Door het persluchtsysteem uit te breiden met een extra reservoir kan de beschikbare luchtvoorraad worden vergroot, kunnen kortstondige drukschommelingen worden beperkt en kan het gebruik van pneumatisch gereedschap worden vergemakkelijkt. Dit leidt echter niet tot een toename van het werkelijke vermogen van de compressor, dat wil zeggen de hoeveelheid lucht die deze continu kan leveren.
Door uw persluchtinstallatie uit te breiden met een extra reservoir kunt u de beschikbare luchtvoorraad vergroten, kortstondige drukschommelingen beperken en het gebruik van pneumatisch gereedschap vergemakkelijken. Het verhoogt echter niet de werkelijke capaciteit van de compressor, dat wil zeggen de hoeveelheid lucht die deze continu kan leveren.
In deze handleiding leggen we uit welke voordelen een extra tank biedt, hoe je de juiste onderdelen kiest en hoe je de uitbreiding veilig plant. Aangezien persluchtreservoirs onder druk werken, moeten de keuze, de montage en de oplevering van de installatie worden toevertrouwd aan een deskundige aannemer, in overeenstemming met de documentatie van de fabrikant en de vereisten die gelden op de plaats van gebruik.
Wat biedt een extra reservoir voor de compressor?
Een extra tank fungeert als opslagplaats voor perslucht. Bij een tijdelijke toename van het verbruik kunnen de verbruikers gebruikmaken van de lucht die in de volledige capaciteit van de installatie is opgeslagen. Dit helpt korte drukdalingen te beperken, vooral wanneer gereedschappen in cycli werken.
- een grotere voorraad perslucht;
- een stabielere druk bij tijdelijke pieken in het verbruik;
- minder vaak inschakelen van de compressor in installaties met een onregelmatige vraag;
- meer tijd voor het afvoeren van condensaat en het gedeeltelijk afkoelen van de lucht;
- een betere organisatie van de luchttoevoer naar gereedschappen die met tussenpozen worden gebruikt.
Een dergelijke oplossing kan nuttig zijn bij het werken met pneumatische sleutels, spuitpistolen, montagestations of bandenpompsystemen. Het uiteindelijke resultaat hangt echter af van het vermogen van de compressor, de diameter van de leidingen, de lengte van de installatie, de filtratie en het daadwerkelijke luchtverbruiksprofiel.
Wat lost een extra reservoir niet op?
Een grotere tankinhoud verhoogt de effectieve capaciteit van de compressor niet. Als gereedschappen voortdurend meer lucht verbruiken dan de compressor kan leveren, zal een extra tank alleen de tijd verlengen totdat er drukverlies optreedt.
Bij een voortdurend tekort aan perslucht is het de moeite waard om het hele systeem te analyseren: het vermogen van de compressor, de werkdruk, lekkages, de kwaliteit van de filtering, de ontvochtiging, de leidingdiameters en het verbruiksprofiel. In de praktijk kan een compressor met een hogere capaciteit nodig zijn of een optimalisatie van de verbruikers.

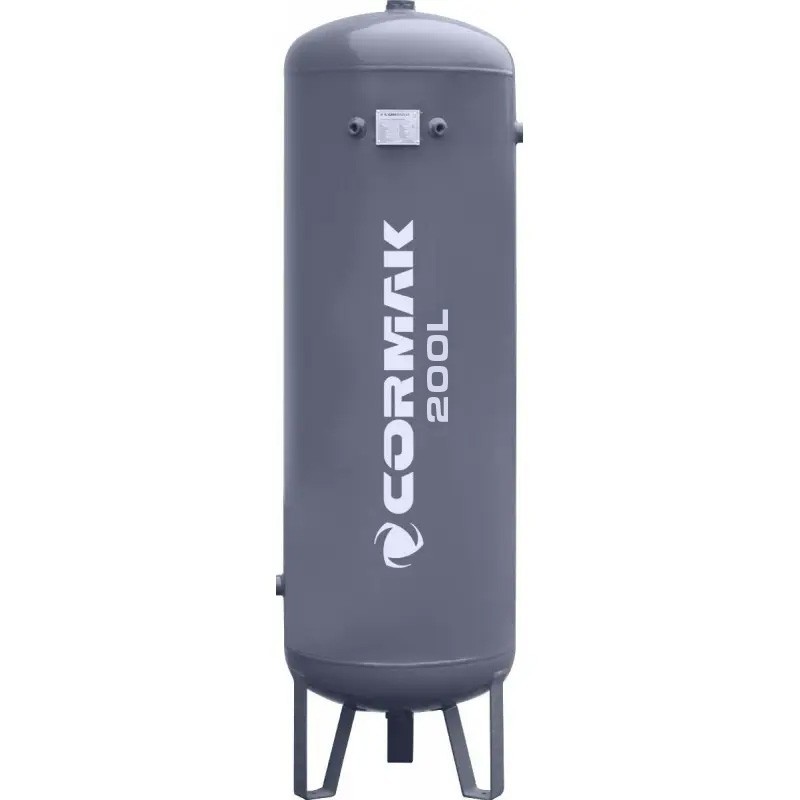

Hoe kies je een drukvat?
De keuze moet gebaseerd zijn op een analyse van de installatie door een deskundige. Niet alleen de capaciteit is van belang, maar ook de veiligheid, de bedrijfsomstandigheden en de compatibiliteit van het gehele systeem.
Capaciteit van de tank
Een grotere inhoud zorgt voor een grotere luchtbuffer, maar betekent ook een groter gewicht en hogere eisen aan ruimte, afwatering en onderhoud. De inhoud moet worden afgestemd op het verbruiksprofiel, en niet uitsluitend op het motorvermogen van de compressor.
Toegestane druk
De maximaal toegestane druk van de tank, leidingen en armaturen moet overeenkomen met de ontworpen bedrijfsparameters. De door de fabrikanten van de installatieonderdelen opgegeven limieten mogen niet worden overschreden.
Documentatie en conformiteit
Voor de installatie moeten tanks, leidingen en armaturen worden gebruikt die bestemd zijn voor gebruik met perslucht. Het is raadzaam om de documentatie, de nominale gegevens en de gebruiksaanwijzingen van de apparaten te bewaren. Afhankelijk van de parameters en het gebruik kan de tank onderworpen zijn aan eisen inzake technisch toezicht of andere lokale voorschriften.
Bedrijfsomstandigheden
Houd rekening met temperatuur, vochtigheid, corrosierisico, ventilatie, toegankelijkheid voor onderhoud en een stabiele fundering. De tank moet worden beveiligd tegen mechanische schade en tegen aanrijdingen door een heftruck of voertuig.
Parallelle of seriële opstelling?
Bij uitbreiding van de installatie wordt meestal een parallelle aansluiting gebruikt, waarbij beide tanks worden gevoed vanuit een gemeenschappelijke leiding. Dit vergemakkelijkt het gebruik van de totale opslagcapaciteit en kan onnodige stromingsweerstanden beperken.
Parallelle schakeling
- beide tanks zijn aangesloten op een gemeenschappelijke toevoerleiding;
- er is perslucht beschikbaar uit de totale capaciteit van het systeem;
- het is eenvoudiger om één tank tijdelijk af te sluiten voor onderhoud;
- de diameters van de leidingen en de armaturen worden afgestemd op de vereiste doorstroming.
Seriële aansluiting
Een serieopstelling kan extra weerstand veroorzaken en de afvoer van condensaat bemoeilijken. Deze opstelling mag alleen worden toegepast als dit voortvloeit uit het technologische ontwerp, en niet uit een willekeurige leidingvoering.
Hoe plan je de installatie veilig?
De uitbreiding van een drukinstallatie mag niet worden beschouwd als een eenvoudige „doe-het-zelf”-klus. Een veilige installatie wordt uitgevoerd door een gekwalificeerde installateur op basis van de technische documentatie en de geldende voorschriften.
- Beoordeling van de bestaande installatie: controle van de parameters van de compressor, de huidige tank, de verbruikers en de leidingen.
- Selectie van componenten: controle van de toegestane druk, materialen, diameters en compatibiliteit van de fittingen.
- Voorbereiding van de locatie: stabiele opstelling van de tank, bescherming tegen stoten en toegang voor onderhoud.
- Montage van de armaturen: toepassing van afsluitkranen, afvoer en beveiligingen volgens het ontwerp.
- Controle en inbedrijfstelling: controle van de dichtheid, de werking van het systeem en de documentatie volgens de procedures van de fabrikanten.
Voorafgaand aan de werkzaamheden moet de installatie worden losgekoppeld van de stroomtoevoer, volledig ontlucht en beveiligd tegen onbedoeld inschakelen. Het is verboden om de tank te lassen, te boren of te modificeren, noch om ingrepen te verrichten aan de veiligheidskleppen.
Installatiecomponenten
De exacte configuratie is afhankelijk van het ontwerp, maar een typische opstelling kan het volgende omvatten:
- een drukvat dat is afgestemd op de installatie;
- leidingen of buizen met de juiste doorsnede en toegestane druk;
- afsluitkleppen waarmee de tank kan worden geïsoleerd;
- terugslagkleppen, indien vereist door het stroomschema;
- manometers of druksensoren die geschikt zijn voor het systeem;
- veiligheidsventielen die zijn afgestemd op de parameters van het reservoir;
- een handmatige of automatische condensaatafvoer;
- filters, afscheiders en ontvochtigers, afgestemd op de vereiste luchtkwaliteit.
Componenten mogen niet uitsluitend op basis van de schroefdraaddiameter worden gekozen. Ook het materiaal, de toegestane druk, de temperatuur, het debiet en de compatibiliteit met het gehele systeem zijn van belang.
De meest voorkomende fouten bij de uitbreiding van een pneumatisch systeem
- Te kleine doorsnede van de leidingen: dit kan drukverliezen vergroten en de doorstroming beperken.
- Componenten met incompatibele parameters: elk onderdeel moet geschikt zijn voor de druk en de bedrijfsomstandigheden.
- Geen effectieve condensafvoer: dit verhoogt het risico op corrosie en verslechtert de luchtkwaliteit.
- Het achterwege laten van lekcontroles: lekken veroorzaken energieverlies en verminderen de efficiëntie van het systeem.
- De tank gebruiken als vervanging voor een te kleine compressor: een luchtopslagtank kan de vereiste continue capaciteit niet vervangen.
- Knoeien met veiligheidsonderdelen: veiligheidsventielen mogen niet worden geblokkeerd, per ongeluk worden afgesteld of vervangen door ongeschikte onderdelen.
Veiligheid en gebruik
Persluchtreservoirs werken onder druk. Ze vereisen regelmatige condensafvoer, technische inspecties en bescherming tegen corrosie en mechanische beschadigingen.
- Overschrijd de toegestane druk van geen enkel onderdeel;
- houd de veiligheidskleppen toegankelijk en in goede staat;
- controleer de tanks regelmatig op corrosie, beschadigingen en lekkages;
- voer het condensaat af volgens de instructies van het apparaat;
- voer de inspecties en documentatie uit die vereist zijn voor de plaats van gebruik;
- schakel vóór onderhoud de stroomtoevoer uit, laat de druk af en beveilig het systeem tegen opnieuw opstarten.
Extra tank versus grotere compressor – vergelijking
| Criterium | Extra reservoir | Compressor met hogere capaciteit |
|---|---|---|
| Belangrijkste functie | Vergroot de luchtopslagcapaciteit | Verhoogt de capaciteit voor continue luchttoevoer |
| Meest geschikte toepassing | Korte, wisselende verbruikspieken | Constante of langdurige hoge vraag |
| Effect op het rendement | Verhoogt de effectieve capaciteit van de compressor niet | Kan de beschikbare doorstroming verhogen bij een juiste selectie |
| Vereisten | Veilig ontwerp, juiste armaturen en oplevering | Afstemming op het verbruiksprofiel, de installatie en de luchtkwaliteit |
Samenvatting
Een extra reservoir kan de persluchtvoorraad vergroten en de stabiliteit verbeteren bij kortstondige schommelingen in het verbruik. Het is echter geen vervanging voor een compressor met voldoende capaciteit wanneer de vraag constant hoog is.
Het belangrijkste is: op elkaar afgestemde parameters van de apparatuur, de juiste leidingdiameters, een effectieve afvoer van condensaat, beveiligingen en een installatie die door een deskundige wordt uitgevoerd. Een goed ontworpen installatie zal stabieler, veiliger en voorspelbaarder werken.
