Een magnetische afscheider voor koelvloeistof is een apparaat dat in de metaalbewerking wordt gebruikt om ferromagnetische deeltjes uit de koel- en smeervloeistof te scheiden. Het helpt de hoeveelheid staal- en gietijzervijlsel in het circuit te beperken, wat bijdraagt aan de stabiliteit van het proces, de reinheid van het systeem en de bescherming van bepaalde machineonderdelen.
Een magnetische afscheider voor koelvloeistof is een apparaat dat in de metaalbewerking wordt gebruikt om ferromagnetische deeltjes uit de koel- en smeervloeistof te scheiden. Het helpt de hoeveelheid staal- en gietijzervijlsel in het circuit te beperken, wat bijdraagt aan de stabiliteit van het proces, de reinheid van het systeem en de bescherming van bepaalde machineonderdelen.
Het is echter geen universele filter voor alle verontreinigingen. Een magnetische separator werkt vooral op deeltjes die door het magnetische veld worden aangetrokken. In het geval van aluminium, messing, kunststoffen, niet-metalen deeltjes of zeer fijne verontreinigingen die niet magnetisch worden opgevangen, is vaak een extra filtratiestap nodig.
Inhoudsopgave
- Wat is een magnetische separator voor koelvloeistof?
- Hoe werkt een magnetische afscheider?
- Welke verontreinigingen verwijdert hij?
- Opbouw van het apparaat
- Belangrijkste voordelen
- Toepassing in de metaalbewerking
- De magnetische afscheider versus andere filtratiemethoden
- Hoe kies je een separator voor koelvloeistof?
- Gebruik en onderhoud
- Veelgestelde vragen
Wat is een magnetische afscheider voor koelvloeistof?
Een magnetische afscheider voor koelvloeistof is een onderdeel van een filtersysteem voor procesvloeistoffen. Deze maakt gebruik van permanente magneten of elektromagneten om ferromagnetische deeltjes uit de stromende koelvloeistof op te vangen. Meestal gaat het om staal- en gietijzervijlsel en fijn slib dat ontstaat tijdens bewerkingen of slijpwerkzaamheden.
Het apparaat kan als zelfstandige module functioneren of als eerste fase van een uitgebreidere filterinstallatie. In een dergelijke opstelling verwijdert de magnetische separator magnetische verontreinigingen vóór de fijnfilters, het papieren filter, het vliesfilter, de hydrocycloon of een andere, op het proces afgestemde technologie.
Deze oplossing wordt voornamelijk toegepast in CNC-bewerkingsmachines, draaibanken, freesmachines, slijpmachines en bewerkingslijnen waarin ferromagnetische materialen worden bewerkt.
Hoe werkt een magnetische afscheider voor koelvloeistof?
De werking is gebaseerd op een magnetisch veld. De vervuilde koelvloeistof stroomt door het werkingsgebied van de magneet, waarbij de ferromagnetische deeltjes worden aangetrokken door het werkoppervlak van de afscheider. De gezuiverde vloeistof wordt vervolgens naar een opvangtank, een volgende filtratiefase of rechtstreeks terug naar de machinecirculatie geleid.
Het proces stap voor stap
- De vervuilde koelvloeistof stroomt het filtersysteem binnen.
- De vloeistof stroomt door het magnetische veld.
- IJzervijlsel en ferromagnetisch slib worden door het magnetische oppervlak opgevangen.
- Een draaiende trommel, rol, transportband of ander mechanisme voert de opgevangen verontreinigingen af naar de afvoerzone.
- Een afschraapelement verwijdert het bezinksel naar een opvangbak of een afvalafvoersysteem.
- Het gezuiverde koelmiddel keert terug naar de verdere kringloop.
Bij veel oplossingen verloopt het proces continu. De constructie van het apparaat hangt echter af van de fabrikant, de vereiste doorstroomcapaciteit, het type koelvloeistof en de deeltjesgrootte. Scheiders met een roterende magnetische trommel zijn onder andere populair, maar dit is niet de enige variant die op de markt verkrijgbaar is.
Welke verontreinigingen verwijdert een magnetische afscheider?
Een magnetische separator is bedoeld voor het opvangen van verontreinigingen met magnetische eigenschappen. Deze werkt het beste bij de verwerking van materialen zoals staal en gietijzer.
Typische magnetische verontreinigingen
- staalvijlsel;
- gietijzerdeeltjes;
- ferromagnetisch slib en stof dat ontstaat tijdens het slijpen;
- fijne metaaldeeltjes die door het gebruikte magneetsysteem worden aangetrokken.
Wat verwijdert de magnetische separator niet effectief?
- spaanders van aluminium, messing en de meeste non-ferrometalen;
- kunststoffen, rubber en vezels;
- vreemde olie, bacteriën en chemische verontreinigingen in het koelmiddel;
- alle zeer fijne deeltjes, indien deze niet over de juiste magnetische eigenschappen beschikken.
Daarom is het bij de bewerking van aluminium of gemengde materialen de moeite waard om een meertrapsysteem te overwegen. De magnetische afscheider kan dan samenwerken met een mechanisch filter, een papieren filter, een hydrocycloon, een centrifuge of een andere oplossing die is afgestemd op de gewenste zuiverheid van de vloeistof.

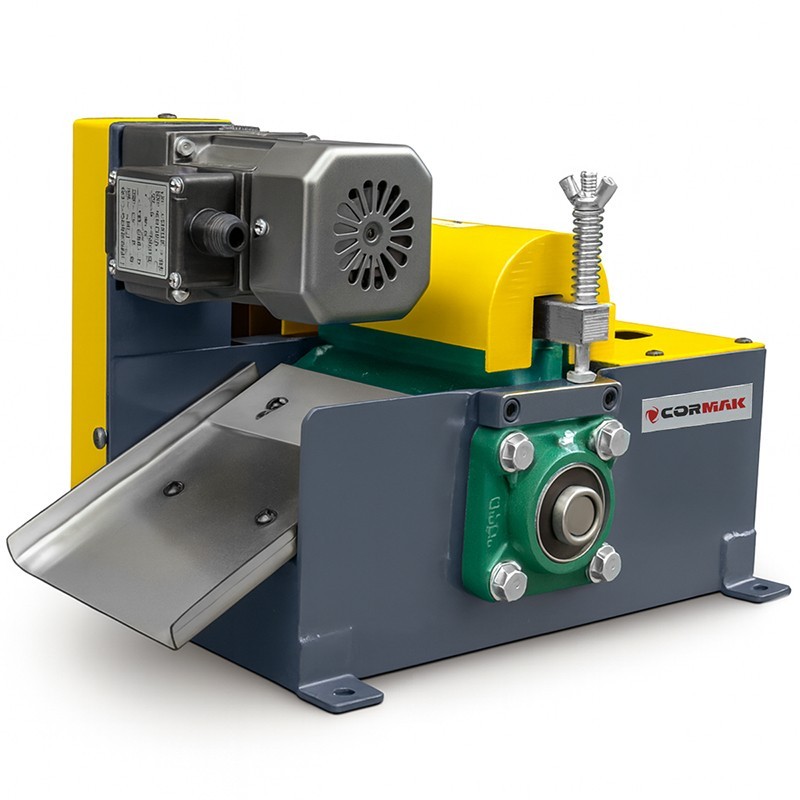

Opbouw van een apparaat voor magnetische reiniging van koelvloeistof
Een typische magnetische separator bestaat uit verschillende onderdelen die zorgen voor de vloeistofstroom, het opvangen van deeltjes en de automatische afvoer van verontreinigingen.
- het magnetische systeem – trommel, as, plaat of ander onderdeel dat een magnetisch veld opwekt;
- behuizing en stromingskanalen – leiden het koelmiddel door de scheidingszone;
- aandrijving – in automatische uitvoeringen draait deze de trommel of verplaatst het element dat het slib afvoert;
- afschraper – verwijdert mechanisch de opgehoopte verontreinigingen;
- afvoer van de gezuiverde vloeistof – leidt het koelmiddel naar de volgende fase of een opvangbak;
- slibbak – vangt de afgescheiden spanen en slib op.
Bij de keuze van het ontwerp moet rekening worden gehouden met de viscositeit van de vloeistof, de temperatuur, het debiet, de concentratie van verontreinigingen, het soort te bewerken materiaal en de vereiste zuiverheidsklasse van het koelmiddel.
De belangrijkste voordelen van magnetische koelvloeistofzuivering
Stabielere bewerkingsomstandigheden
Het beperken van de hoeveelheid spanen die in het systeem circuleren, kan helpen om meer voorspelbare werkomstandigheden te handhaven. Dit is met name van belang bij slijp- en precisiebewerkingsprocessen, waarbij verontreinigingen de oppervlaktekwaliteit en de prestaties van het koelmiddel kunnen beïnvloeden.
Bescherming van bepaalde onderdelen
Het verwijderen van ferromagnetische deeltjes vermindert de belasting van de pomp, kleppen, sproeiers en onderdelen van het koelvloeistofcircuit. Het maakt onderhoud niet overbodig, maar kan het risico op overmatige slijtage als gevolg van schurende verontreinigingen beperken.
Minder filtermateriaal
De magnetische afscheider maakt geen gebruik van klassieke papieren of vliesfilterpatronen om magnetische deeltjes op te vangen. Dit betekent niet dat er geen onderhoud nodig is: het apparaat moet regelmatig worden gecontroleerd, gereinigd, van slib ontdaan en onderhouden volgens de instructies.
Ondersteuning van het koelmiddelbeheer
Effectieve filtratie kan de bruikbare levensduur van het koelmiddel verlengen en de frequentie van het reinigen van de tank verminderen. Het daadwerkelijke effect hangt af van het gehele koelvloeistofbeheer, waaronder de controle van de concentratie, de waterkwaliteit, de aanwezigheid van vreemde olie en microbiologische processen.
Toepassing van magnetische afscheiders in de industrie
Magnetische afscheiders voor koelvloeistof zijn bijzonder nuttig bij processen waarbij fijne deeltjes van ijzer, staal en gietijzer vrijkomen.
- CNC-bewerking van staal en gietijzer;
- draaien en frezen van ferromagnetische onderdelen;
- vlak-, as- en gereedschapsslijpen;
- honen en afwerkingsbewerkingen;
- serieproductie met grote hoeveelheden fijn metaalschlam;
- centrale koelvloeistofinstallaties voor meerdere machines.
Magnetische afscheider versus andere methoden voor het filteren van koelvloeistof
| Methode | Verwijdert het beste | Sterke punten | Beperkingen |
|---|---|---|---|
| Magnetische afscheider | Ferromagnetische deeltjes | Continu bedrijf, geen klassieke filtermedia | Beperkte effectiviteit bij aluminium, messing en niet-magnetische verontreinigingen |
| Papier- of vliesfilter | Diverse vaste deeltjes, ook niet-magnetische | Mogelijkheid tot nauwkeurigere filtratie, afhankelijk van het medium | Slijt het filtermateriaal en moet worden vervangen |
| Hydrocycloon | Deeltjes met de juiste massa en dichtheid | Werkt zonder filterpatronen, nuttig in bepaalde processen | De effectiviteit hangt af van de stromingsparameters en de aard van de verontreinigingen |
| Centrifuge | Fijne deeltjes en een deel van de verontreinigingen, afhankelijk van de configuratie | Kan zorgen voor een hoge zuiverheid van de vloeistof | Grotere complexiteit, hogere investeringskosten en strengere onderhoudsvereisten |
In veel fabrieken levert een combinatie van verschillende technologieën de beste resultaten op. Een magnetische separator kan de fijne filtratie ontlasten, terwijl een tweede fase niet-magnetische deeltjes en zeer fijne fracties kan opvangen.
Hoe kies je een magnetische separator voor koelvloeistof?
De keuze moet gebaseerd zijn op een procesanalyse, en niet alleen op de afmetingen van de machine. Voordat u een keuze maakt, is het raadzaam om het volgende te bepalen:
- het debiet – de hoeveelheid koelvloeistof die in een bepaalde tijd door het systeem stroomt;
- het soort te bewerken materiaal – het aandeel van staal en gietijzer ten opzichte van aluminium of non-ferrometalen;
- het soort verontreinigingen – spanen, stof, slib, fijne schurende deeltjes;
- soort vloeistof – wateremulsie, bewerkingsolie of een ander medium dat door de fabrikant van de afscheider is goedgekeurd;
- de vereiste zuiverheid van het koelmiddel – afhankelijk van het proces en de verwachte oppervlaktekwaliteit;
- installatielocatie – bij een afzonderlijke bewerkingsmachine, bij een centrale opvangtank of in een afzonderlijk filtersysteem;
- toegang voor onderhoud – mogelijkheid tot veilige verwijdering van slib en onderhoud.
Het is ook de moeite waard om na te gaan of de separator kan samenwerken met de bestaande pomp, het reservoir, het koelsysteem en de geplande volgende filtratiestappen.
Gebruik en onderhoud
Om het systeem effectief te laten werken, is regelmatig onderhoud volgens de aanbevelingen van de fabrikant noodzakelijk. Zelfs een oplossing zonder filtermateriaal vereist controle.
- verwijder regelmatig het opgehoopte slib uit de tank;
- controleer de staat van de afschraper, de aandrijving en de werkoppervlakken;
- controleer of de stromingskanalen en leidingen vrij zijn;
- controleer de kwaliteit van het koelmiddel, de concentratie van de emulsie en het gehalte aan niet-magnetische verontreinigingen;
- reinig de tank en de installatie volgens het onderhoudsschema;
- neem de vereiste veiligheidsmaatregelen in acht bij het omgaan met koelvloeistof en metaalafval.
FAQ – veelgestelde vragen
Werkt de magnetische separator bij de bewerking van aluminium?
Hij verwijdert de gebruikelijke aluminiumspaan niet effectief, omdat aluminium geen ferromagnetisch materiaal is. In dat geval is meestal mechanische filtratie, een hydrocycloon, een centrifuge of een ander op het proces afgestemd systeem nodig.
Vervangt een magnetische afscheider elk koelvloeistoffilter?
Nee. Hij is effectief tegen magnetische deeltjes, maar vervangt geen filtratie voor niet-magnetische verontreinigingen, vreemde olie of microbiologische problemen. In veel systemen vormt hij de eerste filtratiefase.
Heeft het apparaat verbruiksartikelen nodig?
Een standaard magnetische separator maakt geen gebruik van wegwerpfilterpatronen om magnetische spaanders op te vangen. Het apparaat vereist echter wel onderhoud, periodieke controle en inspectie van de mechanische onderdelen.
Waar kan de separator het beste worden geïnstalleerd?
Hij kan bij een afzonderlijke machine of in een centraal koelvloeiststofsysteem worden gebruikt. De optimale locatie wordt bepaald op basis van de vloeistofstroom, de beschikbare ruimte, de wijze van afvoer van het slib en de proceseisen.
Samenvatting
Een magnetische afscheider voor koelvloeistof is een effectief hulpmiddel om ferromagnetische deeltjes uit de procesvloeistof te verwijderen. Hij helpt de hoeveelheid staal- en gietijzervijlsel in de kringloop te beperken, draagt bij aan de bescherming van het koelsysteem en kan de bewerkingsomstandigheden verbeteren.
De beste resultaten worden bereikt wanneer de separator is afgestemd op het soort materiaal, het debiet, de aard van de verontreinigingen en de vereiste zuiverheid van het koelmiddel. Bij de bewerking van niet-magnetische materialen of bij hoge kwaliteitseisen is het raadzaam om de separator te combineren met verdere filtratiestappen.
