CNC-centrum – verticaal, horizontaal of portaal?

Met een CNC-bewerkingscentrum kunt u in één opspanning frezen, boren, draadsnijden en complexe werkstukken bewerken. De keuze van de juiste machine heeft een directe invloed op de nauwkeurigheid, de productiviteit, de kosten per onderdeel en de organisatie van de gehele productie. Meestal worden drie oplossingen met elkaar vergeleken: het verticale CNC-bewerkingscentrum, het horizontale CNC-bewerkingscentrum en het portaal-CNC-bewerkingscentrum.

Elk type machine heeft een andere toepassing. Het verticale model is het meest veelzijdig en populair in werkplaatsen en productiefaciliteiten. Het horizontale centrum is geschikt voor de seriebewerking van werkstukken vanaf meerdere zijden. De portaalmachine is bedoeld voor grote, zware en lange onderdelen die niet gemakkelijk op een klassieke verticale machine kunnen worden bewerkt.

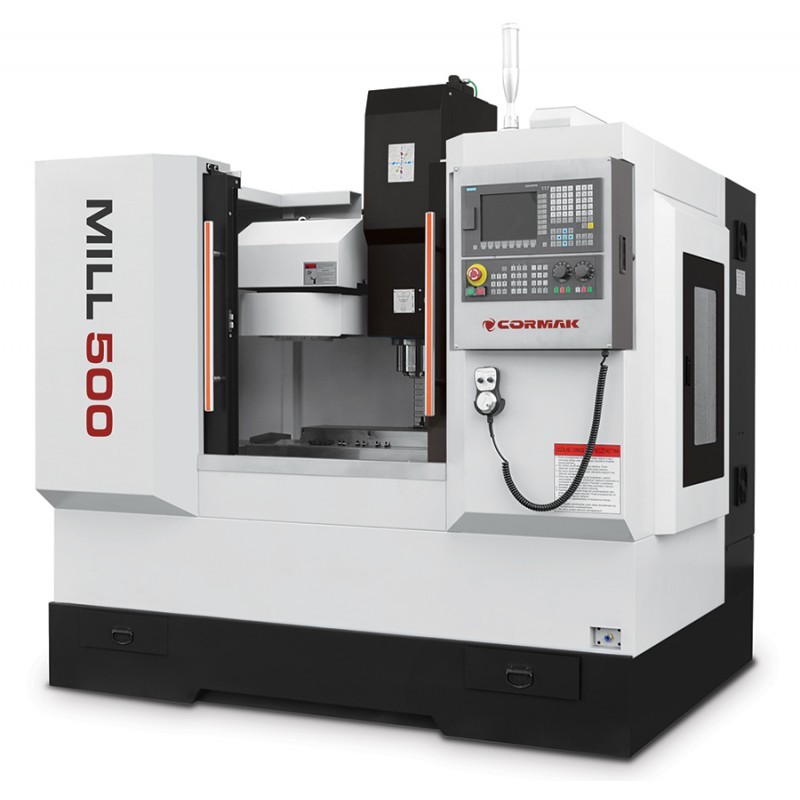

Verticaal CNC-bewerkingscentrum – de meest veelzijdige keuze

Bij een verticaal CNC-bewerkingscentrum staat de spil loodrecht op de werktafel. Het gereedschap werkt van bovenaf, terwijl het werkstuk op de tafel is bevestigd. Deze constructie is eenvoudig te bedienen, bekend bij operators en relatief gemakkelijk in de productie te implementeren.

Dit is de meest voorkomende keuze voor bedrijven die verschillende werkstukken vervaardigen: platen, behuizingen, matrijzen, machineonderdelen, handgrepen, aluminium- en stalen onderdelen. Een verticaal centrum leent zich goed voor het frezen van vlakken, uitsparingen, groeven, gaten en schroefdraden.

Een voordeel is het goede zicht op het bewerkingsgebied. De operator kan de opspanning, het gereedschap en het verloop van het programma gemakkelijk controleren. De machine neemt doorgaans ook minder ruimte in beslag dan een horizontaal of portaalcentrum met een vergelijkbaar werkgebied, waardoor deze goed geschikt is voor bedrijven met een beperkte halruimte.

Wanneer kiest u voor een verticaal CNC-bewerkingscentrum?

• de productie gevarieerd is,
• de werkstukken kleine of middelgrote afmetingen hebben,
• het bedrijf korte en middelgrote series produceert,
• de veelzijdigheid van de machine belangrijk is,
• het bedrijf een goede prijs-kwaliteitverhouding nodig heeft.

De afvoer van spanen kan een beperking vormen. Bij diepe uitsparingen en intensieve bewerking kunnen spanen zich op het werkstuk ophopen. Dit vereist adequate koeling, een spanentransporteur, doorblazing of productiepauzes. Bij een zeer groot aantal vergelijkbare werkstukken kan een verticaal bewerkingscentrum minder efficiënt zijn dan een horizontaal bewerkingscentrum met palletisatie.

Horizontaal CNC-bewerkingscentrum – voor efficiënte serieproductie

Bij een horizontaal CNC-bewerkingscentrum is de spil horizontaal geplaatst. Het werkstuk wordt meestal op een draaitafel, een pallet of een speciale opspanning bevestigd. Dankzij deze opbouw kunnen meerdere zijden van het werkstuk worden bewerkt zonder dat het werkstuk vaak hoeft te worden verplaatst.

Het grootste voordeel is de efficiëntie. Een horizontale machine leent zich goed voor serieproductie, waarbij een korte cyclustijd, herhaalbaarheid en een beperkt aantal opspanningen van belang zijn. Dankzij de draaitafel kunnen veel bewerkingen in één opspanning worden uitgevoerd, wat het risico op positioneringsfouten vermindert.

Een horizontaal bewerkingscentrum kan ook beter omgaan met de afvoer van spanen. De spanen vallen vanzelf buiten de snijzone, wat helpt om stabiele bewerkingsomstandigheden te behouden. Dit is van groot belang bij het frezen van diepe pockets, het bewerken van gietijzer, aluminium en massieve werkstukken.

Wanneer kiest u voor een horizontaal CNC-bewerkingscentrum?

• er sprake is van serieproductie,
• het werkstuk moet vanaf meerdere kanten worden bewerkt,
• het verkorten van de cyclustijd belangrijk is,
• de maatvoering moet herhaalbaar zijn,
• het bedrijf gebruikmaakt van opspanningsmiddelen, draaitafels of palletisatie.

Een nadeel is de hogere aanschaf- en implementatiekost. Een horizontale machine vereist een goed voorbereide technologie, geschikte opspanningen, gereedschappen en meer ervaring met programmeren. Deze machine komt het best tot zijn recht wanneer de herhaalbaarheid van de productie het mogelijk maakt om het potentieel ervan te benutten.

CNC-portaalcentrum – voor grote en zware werkstukken

Een CNC-portaalcentrum is gebaseerd op een portaal dat boven de werktafel beweegt. Dankzij deze opstelling kunnen grote, lange en zware werkstukken worden bewerkt die niet gemakkelijk op een klassiek verticaal centrum kunnen worden bevestigd.

Portalmachines worden gebruikt voor de bewerking van platen, matrijzen, staalconstructies, machineonderdelen, onderdelen voor de zware industrie en grote aluminiumcomponenten. Ze zijn bijzonder geschikt wanneer het werkgebied, de stijfheid, het draagvermogen van de werktafel en de mogelijkheid om met zware werkstukken te werken van cruciaal belang zijn.

Wanneer kiest u voor een portaalcentrum?

• er grote afmetingen worden bewerkt,
• het werkstuk zwaar en moeilijk te verplaatsen is,
• een groot werkgebied vereist is,
• de productie betrekking heeft op mallen, platen of constructies,
• een standaard CNC-centrum een te kleine tafel of een te kleine asverplaatsing heeft.

Een dergelijke machine vereist voldoende ruimte in de hal, een degelijke fundering en een goed doordachte laadlogistiek. Er moet rekening worden gehouden met het transport van het werkstuk, de toegang voor de kraan, de ruimte voor de operator en de veilige werkzone. Bij grote onderdelen is de machine zelf slechts een deel van het proces — de opspanning, het uitlijnen en de manier waarop de afmetingen worden gecontroleerd, zijn net zo belangrijk.

Hoe kies je een CNC-bewerkingscentrum voor de productie?

Eerst moeten de typische werkstukken worden bepaald. Belangrijk zijn de afmetingen, het gewicht, het materiaal, het aantal bewerkingen en de vereiste nauwkeurigheid. Het is niet de moeite waard om een machine uitsluitend op het grootste werkstuk af te stemmen als dit slechts sporadisch voorkomt. Een betere oplossing is om het bewerkingscentrum af te stemmen op het grootste deel van de dagelijkse productie, met een redelijke marge voor toekomstige opdrachten.

De tweede stap is het analyseren van het aantal opspanningen. Als een werkstuk vanaf meerdere kanten bewerkt moet worden, kan een horizontaal bewerkingscentrum de bewerkingstijd verkorten en de nauwkeurigheid verbeteren. Als de meeste bewerkingen van bovenaf plaatsvinden, is een verticaal bewerkingscentrum eenvoudiger, goedkoper in de aanschaf en veelzijdiger.

Bij grote platen, mallen en constructies moet een portaalcentrum worden overwogen. In dit geval zijn het werkgebied, de stijfheid van de machine, het draagvermogen van de tafel, de asverplaatsingen en de wijze van aanvoer van het werkstuk van cruciaal belang.

Ook het gereedschapsmagazijn, het spilvermogen, het toerentalbereik, de koeling, het besturingssysteem, de spanenafvoer en de automatiseringsmogelijkheden zijn van belang. Bij serieproductie is het de moeite waard om rekening te houden met een meetsonde, palletisatie, automatische gereedschapsmeting en stabiele opspanning.

De meest voorkomende fouten bij de keuze van een CNC-bewerkingscentrum

Een veelgemaakte fout is het kiezen van een machine uitsluitend op basis van het werkgebied. Een grote tafel is geen vervanging voor de stijfheid van de constructie, een geschikte spil, een goed gereedschapsmagazijn en een goed voorbereid technologisch proces.

Een tweede fout is het negeren van de omsteltijd. Bij de productie van kleine series kunnen snelle opspanning en eenvoudige programma-instelling belangrijker zijn dan de maximale verspaningscapaciteit. Bij serieproductie is het omgekeerde het geval: hier tellen een stabiele cyclus, herhaalbaarheid en de mogelijkheid om met opspanningen te werken.

Ook de spanenafvoer, koeling en toegankelijkheid voor onderhoud mogen niet worden verwaarloosd. Het CNC-centrum functioneert als onderdeel van een groter productiesysteem; daarom moet ook rekening worden gehouden met ruimte voor gereedschappen, hulpapparatuur, grondstoffen, de afname van werkstukken en kwaliteitscontrole.

Samenvatting

Een verticaal CNC-bewerkingscentrum is de beste keuze voor bedrijven die op zoek zijn naar een veelzijdige machine voor een gevarieerde productie. Een horizontaal CNC-bewerkingscentrum is geschikt voor de serieproductie van werkstukken die van meerdere kanten moeten worden bewerkt en waar maximale productiviteit van belang is. Een portaal-CNC-bewerkingscentrum is bedoeld voor grote, zware en lange werkstukken.

De keuze van de machine moet gebaseerd zijn op de werkelijke behoeften van het bedrijf: de afmetingen van de werkstukken, het aantal bewerkingen, het materiaal, de vereiste nauwkeurigheid en de geplande productieschaal. Een goed gekozen CNC-bewerkingscentrum verkort de bewerkingstijd, beperkt opspanningsfouten en verhoogt de herhaalbaarheid van de afgewerkte onderdelen.
