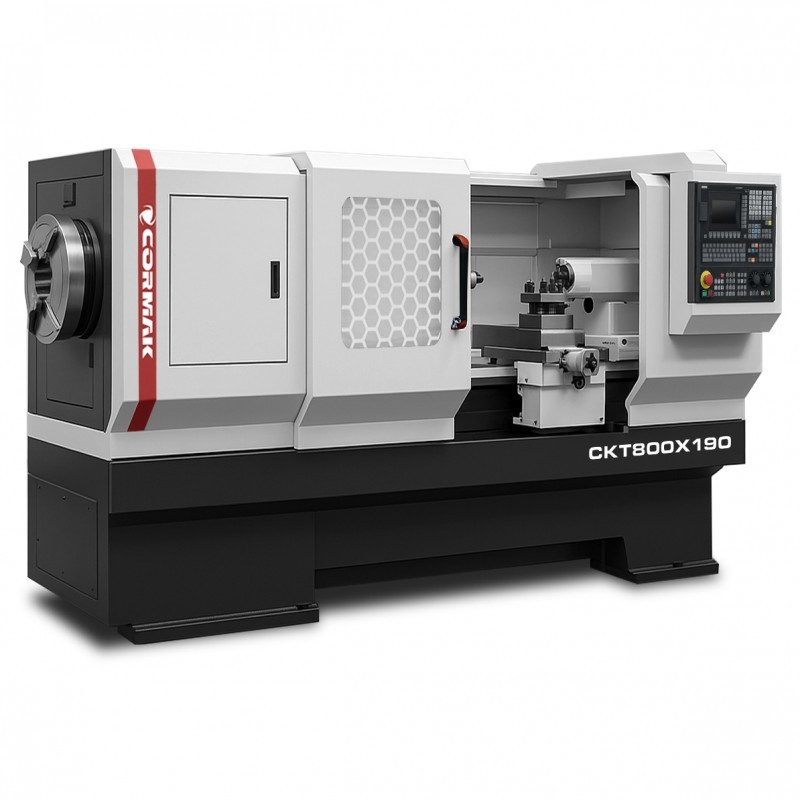

Een buisdraaibank is een machine die bestemd is voor het bewerken van buizen, hulzen, aansluitstukken, koppelingen, installatieonderdelen en werkstukken met een grote spilopening. In veel werkplaatsen volstaat een klassieke conventionele draaibank, vooral wanneer het bewerken van buizen slechts af en toe plaatsvindt en de diameter van het materiaal binnen de doorlaat van de spil valt. Er ontstaat een probleem wanneer de buis te groot, te lang of moeilijk in de as uit te lijnen is, of wanneer er vaak schroefdraad moet worden gesneden.
Een buisdraaibank is een machine die bedoeld is voor het bewerken van buizen, hulzen, aansluitstukken, koppelingen, installatieonderdelen en werkstukken met een grote doorlaat. In veel werkplaatsen volstaat een klassieke conventionele draaibank, vooral wanneer het bewerken van buizen slechts af en toe plaatsvindt en de diameter van het materiaal binnen de doorlaat van de spil valt. Er ontstaat een probleem wanneer de buis te groot, te lang of moeilijk in de as uit te lijnen is, of wanneer er vaak schroefdraad moet worden gesneden.
Onder dergelijke omstandigheden kan een standaardmachine het werk vertragen, de insteltijd van het werkstuk verlengen en het moeilijk maken om een herhaalbare kwaliteit te behouden. Een gespecialiseerde buisdraaibank is zo ontworpen dat grotere diameters stabiel kunnen worden vastgezet. Dit vergemakkelijkt het vlakken van de kopse kant, het afschuinen, het buiten- en binnendraaien en het maken van buisschroefdraad. Het voordeel is niet alleen een groter bewerkingsbereik, maar vooral een betere organisatie van het werk bij buiswerkstukken.
Wanneer volstaat een gewone draaibank nog?
Een klassieke conventionele draaibank is een goede keuze wanneer het bewerken van buizen slechts sporadisch voorkomt. Deze machine is geschikt voor korte hulzen, rollen, kleine aansluitstukken en buizen waarvan de diameter door de spil past of veilig in de klem kan worden vastgezet. Als een bedrijf voornamelijk standaard machineonderdelen vervaardigt en buizen slechts een aanvulling vormen op de hoofdproductie, is de aanschaf van een aparte buisdraaibank niet altijd noodzakelijk.
Een gewone draaibank kan ook met langer materiaal werken, mits het werkstuk op de juiste manier kan worden ondersteund met een staartstuk, een steun of een extra toevoerunit. Voorwaarde is echter een stabiele bevestiging, het ontbreken van overmatige trillingen en het behoud van de uitlijning. Bij eenvoudige bewerkingen, zoals het licht afvlakken van een kopvlak of het kort draaien van een huls, kan een klassieke machine volstaan.
De beperkingen worden duidelijk wanneer buizen een grotere diameter of lengte hebben of regelmatig bewerkt moeten worden. Materiaal dat ver buiten de spilkop uitsteekt, is gevoeliger voor slingering en trillingen. Het op assen uitlijnen kost meer tijd en de kwaliteit van de schroefdraad, de afschuining of het kopvlak is bij opeenvolgende werkstukken moeilijker te handhaven.
Grote spildoorlaat – het belangrijkste verschil
De belangrijkste parameter van een buisdraaibank is de spildoorlaatdiameter. Deze bepaalt hoe grote een buis door de spilkop kan worden gevoerd. Hoe groter de doorgang, hoe gemakkelijker het is om het materiaal door de machine te schuiven en alleen het uitstekende uiteinde te bewerken. Dit is vooral belangrijk bij lange buizen, die niet zo gemakkelijk kunnen worden vastgeklemd als een korte as.
Een grote doorgang verbetert de stabiliteit tijdens het bewerken. De buis wordt beter ondersteund en de operator kan het deel dat buiten de spilhouder uitsteekt beperken. Een kleinere uitsteek betekent een lager risico op trillingen, asafwijkingen en verslechtering van de oppervlaktekwaliteit. Hierdoor is het gemakkelijker om het kopvlak recht te maken, een afschuining aan te brengen, een schroefdraad te snijden of het uiteinde van de buis voor te bereiden op lassen.
Bij buisdraaibanken worden vaak houders aan beide zijden van het spindelhuis gebruikt. Deze opstelling vergemakkelijkt het centreren van het materiaal en zorgt voor een stabielere opspanning bij grotere diameters. Dit is van belang bij zwaardere buizen en onderdelen die na bewerking een hoge axiale uitlijning moeten behouden. Twee opspanningspunten beperken de slag en verbeteren de controle over het werkstuk.
Wanneer is een buisdraaibank de betere keuze?
Een gespecialiseerde buisdraaibank is geschikt voor bedrijven die regelmatig buiseinden bewerken. Dit geldt onder andere voor fabrikanten van armaturen, industriële installaties, hydraulische systemen, energieonderdelen, staalconstructies en componenten voor machineonderhoud. Bij dergelijke toepassingen is niet alleen de mogelijkheid om de buis vast te zetten van belang, maar ook het snel herhalen van dezelfde bewerkingen.
Het is de moeite waard om voor een dergelijk model te kiezen wanneer de buisdiameter de mogelijkheden van een standaarddraaibank overschrijdt en het materiaal vaak moet worden afgeschuind, afgeschaafd, uitgeboord of van schroefdraad voorzien. De aanschaf is ook zinvol wanneer een klassieke machine veel tijdrovende instellingen vereist of trillingsproblemen veroorzaakt. Als de operator de buis telkens opnieuw langdurig moet centreren, het materiaal moet ondersteunen en de slag moet controleren, kan een buisdraaibank het proces aanzienlijk stroomlijnen.
Een buisdraaibank biedt ook voordelen bij serieproductie. Opeenvolgende stukken materiaal kunnen sneller door de spil worden geschoven, worden vastgezet en volgens een herhaalbaar patroon worden bewerkt. Dit verkort de cyclustijd en helpt bij het handhaven van constante parameters van de verbinding. Bij producties waarbij elk buiseinde dezelfde afschuinhoud of dezelfde schroefdraad moet hebben, is de stabiliteit van de opspanning van direct belang voor de kwaliteit.
Buisdraad en voorbereiding op het lassen
Een van de typische toepassingen van een buisdraaibank is het maken van schroefdraden. Het tappen van buizen vereist een stabiele opspanning, omdat zelfs een kleine slag de latere montage kan bemoeilijken en de dichtheid van de verbinding kan aantasten. Dit geldt voor buisschroefdraden, inch-schroefdraden, speciale schroefdraden en onderdelen die in drukleidingen worden gebruikt.
De machine is ook nuttig bij het voorbereiden van buizen voor het lassen. Hiermee kan het uiteinde worden geëgaliseerd, een afschuining onder de juiste hoek worden aangebracht en oneffenheden na het snijden worden verwijderd. Hierdoor verlopen de volgende werkfasen sneller en krijgt de lasser een beter voorbereid werkstuk. Een vlakke rand vergemakkelijkt het handhaven van de spleet, verbetert de herhaalbaarheid van de lasnaad en beperkt het aantal herstelwerkzaamheden.
In de praktijk kan een buisdraaibank verschillende herhaalbare bewerkingen uitvoeren: het vlakken van het uiteinde, het draaien van de buitendiameter, het inwendig draaien, het aanbrengen van een afschuining, het tappen en het voorbereiden van het oppervlak voor de verbinding. Hierdoor kan één machine een cruciale rol spelen in de productie van buisonderdelen.
Hoe kies je een buisdraaibank?
Vóór de aankoop moet de maximale diameter, lengte en het gewicht van de te bewerken buizen worden bepaald. De spildoorlaat is het belangrijkst, maar ook de draaidiameter boven de baan, de lengte van de baan, het toerentalbereik, het motorvermogen en het type spankoppen moeten worden gecontroleerd. De machine moet zijn afgestemd op de meest voorkomende werkstukken, en niet uitsluitend op de grootste buis die af en toe voorbijkomt.
Het is de moeite waard om te beoordelen of de draaibank voornamelijk zal worden gebruikt voor het snijden van schroefdraad, buitendraaien, uitboren, vlakdraaien of afschuinen. Bij zware werkstukken is ook de manier waarop het materiaal naar de werkplek wordt aangevoerd van belang. Er moet rekening worden gehouden met de ruimte in de hal, de toegang voor een kraan, een transportwagen of rolsteunen, en de veiligheid bij het werken met lange buizen.
Andere belangrijke parameters zijn de stabiliteit van het machineframe, de stijfheid van de spilkop, het voedingsbereik, de beschikbaarheid van schroefdraad en het gemak waarmee de machine kan worden ingesteld. In het dagelijkse werk is ook de ergonomie van de bediening van belang, omdat zware buizen een stevige bevestiging en gemakkelijke toegang tot het werkgebied vereisen.
De meest voorkomende fouten bij de keuze
Een veelgemaakte fout is het kiezen van een machine uitsluitend op basis van de draaidiameter boven het bed. Bij buizen is de spildoorlaat van cruciaal belang, omdat deze bepaalt of het materiaal gemakkelijk door de spilhouder kan worden gevoerd. Een tweede fout is het negeren van de lengte en het gewicht van de werkstukken. Alleen de mogelijkheid om een buis vast te zetten is niet voldoende als deze niet veilig kan worden ondersteund of in de machine kan worden aangevoerd.
Een ander probleem is vaak de aankoop van een draaibank zonder analyse van de typische bewerkingen. Een werkplek voor het in serie draadsnijden vereist andere uitrusting dan een machine die voornamelijk wordt gebruikt voor het afschuinen van buiseinden vóór het lassen. Een goed gekozen model moet aansluiten bij het daadwerkelijke proces, en niet alleen bij een algemene beschrijving van de toepassing.
Samenvatting
Een gewone conventionele draaibank volstaat voor het incidenteel bewerken van kleine buizen, hulzen en korte aansluitstukken. Wanneer een bedrijf regelmatig met grote diameters, lange onderdelen of buisdraden werkt, biedt een buisdraaibank meer stabiliteit, kortere insteltijden en een betere werkorganisatie.
De grote spildoorlaat vergemakkelijkt het opspannen, beperkt trillingen en verbetert de herhaalbaarheid van nauwkeurige bewerkingen. Met een goed gekozen machine kunnen buizen sneller worden voorbereid voor montage, lassen, draadsnijden of verdere bewerking, en bij serieproductie helpt deze om een constante kwaliteit van de opeenvolgende onderdelen te waarborgen.
