De machineklem is een van de belangrijkste onderdelen van een freesmachine. Deze zorgt ervoor dat het werkstuk stabiel wordt vastgezet en heeft dus een directe invloed op de bewerkingsnauwkeurigheid, de oppervlaktekwaliteit en de veiligheid op de werkplek. Zelfs een uiterst nauwkeurige freesmachine kan zijn volledige potentieel niet benutten als het werkstuk verschuift, trilt of ongelijkmatig is bevestigd.
Een machineklem is een van de belangrijkste onderdelen van een freesmachine. Deze zorgt ervoor dat het werkstuk stabiel wordt vastgeklemd en heeft dus een directe invloed op de bewerkingsnauwkeurigheid, de oppervlaktekwaliteit en de veiligheid tijdens het werk. Zelfs een uiterst nauwkeurige freesmachine zal zijn volledige potentieel niet benutten als het te bewerken werkstuk verschuift, trilt of ongelijkmatig is vastgeklemd.
Bij het kiezen van een machineklem is het niet verstandig om je uitsluitend te laten leiden door de breedte van de bekken of de prijs. Ook de klemkracht, de hoogte van de constructie, de nauwkeurigheid van de afwerking, de montagewijze en het soort werkstukken dat in de werkplaats wordt bewerkt, zijn van belang. Een goed gekozen machinebankschroef helpt de maatvoering consistent te houden, beperkt trillingen en maakt het veiliger om met verschillende materialen te werken.
Kies een bankschroef die past bij het type freesmachine
De eerste stap is het controleren van de afmetingen van de werktafel en de mogelijkheden van de machine. Een te grote bankschroef kan het bewegingsbereik van de assen beperken, de toegang voor het gereedschap bemoeilijken en kostbare werkruimte in beslag nemen. Een te kleine klem biedt daarentegen onvoldoende stabiliteit bij grotere werkstukken of intensiever freeswerk.
Voor lichte werkplaatsfreesmachines volstaan meestal compacte klemmen met een kleinere bekbreedte. Bij conventionele freesmachines en machines die worden gebruikt voor de bewerking van staal, zijn zwaardere constructies met een hoge stijfheid beter geschikt. Het grotere gewicht van het frame helpt trillingen te dempen en de snijkrachten stabieler over te brengen.
Bij CNC-freesmachines is het de moeite waard om op de hoogte van de bankschroef te letten. Een lagere constructie biedt meer ruimte voor het gereedschap, vergemakkelijkt de bewerking van hogere werkstukken en vermindert het risico op botsingen. Dit is vooral van belang wanneer bewerkingen vanaf meerdere zijden van het werkstuk worden uitgevoerd of wanneer korte, stijve gereedschappen worden gebruikt.
Breedte van de bekken en maximale openingswijdte
De breedte van de bekken bepaalt hoe groot een werkstuk stabiel kan worden vastgeklemd. Dit betekent echter niet dat het altijd de moeite loont om het grootst mogelijke model te kiezen. De bankschroef moet zijn afgestemd op de meest verwerkte werkstukken, en niet uitsluitend op het grootste werkstuk dat slechts sporadisch voorkomt.
In een werkplaats waar kleine hulzen, plaatjes, handgrepen of precisieonderdelen worden vervaardigd, is een bankschroef met smallere bekken een goede keuze. Bij het bewerken van grotere staalblokken, platen, behuizingen of constructie-elementen is een bredere bankschroef met een grotere openingsbreedte nodig.
Het is de moeite waard om niet alleen de maximale openingsbreedte te controleren, maar ook de lengte van de geleiding van de beweegbare bek. Een langere en nauwkeuriger vervaardigde geleiding zorgt doorgaans voor meer stabiliteit bij het stevig vastklemmen. Dit is van groot belang bij zijdelings frezen, het vlakken van oppervlakken en het werken met onderdelen die boven de bekken uitsteken.
Klemkracht en stijfheid van de constructie
Tijdens het frezen werken er grote krachten op het werkstuk. Hoe groter de frees, hoe groter de snijdiepte en hoe harder het materiaal, hoe belangrijker een stevige bevestiging is. Een machineklem moet het werkstuk stabiel vasthouden zonder verschuivingen, trillingen of het omhoogkomen van de beweegbare bek.
Een goed ontwerp heeft een massief frame, nauwkeurig geleide bekken en een solide schroefmechanisme. Voor het bewerken van staal is het raadzaam om klemmen te kiezen die zijn vervaardigd uit gietijzer of staal en die bestand zijn tegen trillingen en intensief gebruik. Met een stijvere bankschroef kun je de mogelijkheden van de freesmachine benutten zonder de verspaningsparameters al te veel te verlagen.
Houd er rekening mee dat een te grote klemkracht een dunwandig werkstuk kan vervormen. Bij aluminium, kunststoffen en werkstukken met een kwetsbaar oppervlak is het raadzaam om geschikte bekplaten, zachte bekken of extra ondersteuning van het werkstuk te gebruiken.
Nauwkeurigheid en parallelliteit van de bekken
De precisie waarmee de bankschroef is vervaardigd, heeft een grote invloed op de herhaalbaarheid van de bewerking. Vooral de parallelheid van de bekken en hun uitlijning ten opzichte van de basis is van groot belang. Als het werkstuk niet stabiel ligt, kan het tijdens het vastdraaien kantelen of tijdens het frezen van positie veranderen.
Bij werkzaamheden die een hoge nauwkeurigheid vereisen, is het de moeite waard om te kiezen voor geslepen modellen, met geharde bekken en nauwkeurig vervaardigde basisoppervlakken. Dergelijke bankschroeven zijn bijzonder nuttig bij serieproductie, het vervaardigen van mallen, machineonderdelen en werkstukken die herhaalbare afmetingen vereisen.
Ook bankschroeven met verwisselbare bekken zijn een goede oplossing. Hierdoor kan de bevestiging gemakkelijker worden aangepast aan de specifieke vorm van het werkstuk, worden sporen op het oppervlak beperkt en wordt de stabiliteit bij ongebruikelijke werkstukken verbeterd.
Vaste of draaibare bankschroef?
Een vaste bankschroef wordt meestal gekozen voor precisiebewerkingen. Deze heeft een eenvoudigere constructie, een hoge stijfheid en de uitlijning ten opzichte van de as van de freesmachine is gemakkelijker te handhaven. Het is zeer geschikt voor serieproductie, het frezen van vlakken, groeven, gaten en onderdelen die een herhaalbare uitlijning vereisen.

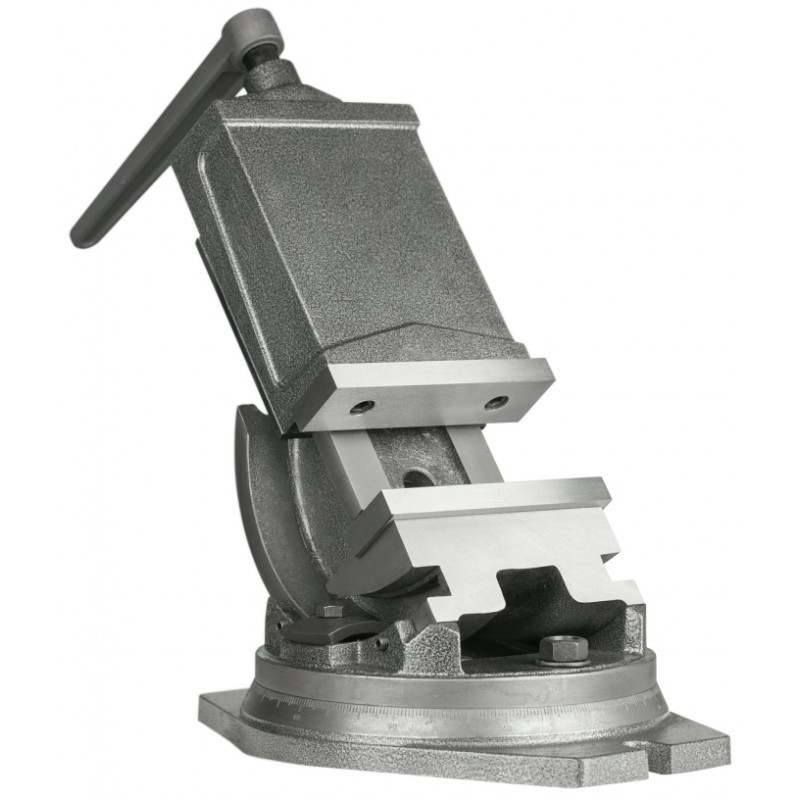

Met een draaibare klem kan het werkstuk onder een gewenste hoek worden geplaatst. Dit is handig bij het frezen van schuine vlakken, het vervaardigen van veelhoekige onderdelen en bewerkingen waarbij de positie van het materiaal vaak moet worden aangepast. Het vergemakkelijkt het uitvoeren van bepaalde bewerkingen zonder dat de werkplek extra hoeft te worden omgebouwd.
Houd er echter rekening mee dat de draaibasis de hoogte van de gehele opstelling vergroot. Het kan ook de stijfheid enigszins verminderen in vergelijking met een klassieke vaste klembank. Daarom worden bij producties die een hoge nauwkeurigheid vereisen vaak klembanken zonder draaibasis gebruikt, waarbij de hoeken worden ingesteld met behulp van meetinstrumenten, hoekplaatjes of een aparte bevestiging.
Montage op de freestafel
De bankschroef moet stevig aan de werktafel worden bevestigd. Meestal worden T-schroeven, moeren voor T-groeven en bevestigingselementen gebruikt. Reinig vóór de montage het tafeloppervlak en de voet van de bankschroef van spanen, stof en resten van koelvloeistof.
Zelfs een klein spaander onder de basis kan de uitlijning van de bankschroef beïnvloeden en de nauwkeurigheid van de bewerking verminderen. Na de bevestiging is het raadzaam om de uitlijning van de vaste bek te controleren met een meetklok, met name bij werkzaamheden waarbij de uitlijning of een herhaalbare positie van het werkstuk vereist is.
Bij serieproductie kunnen borgpennen, geleidingsstrips of vaste referentiepunten op de tafel nuttig zijn. Hierdoor kan de bankschroef na demontage sneller opnieuw worden ingesteld en beperkt de operator de omsteltijd van het werkstation.
Waar moet u op letten vóór de aankoop?
Voordat je een specifiek model kiest, is het de moeite waard om een aantal technische en gebruiksparameters te vergelijken:
- de breedte van de bekken en de maximale opening,
- de hoogte van de bankschroef en de invloed op de werkruimte,
- de stijfheid van de behuizing en de geleiding van de beweegbare bek,
- de nauwkeurigheid van de afwerking van de basisoppervlakken,
- de mogelijkheid om verwisselbare of zachte bekken te gebruiken,
- de wijze van montage op de freestafel,
- geschiktheid voor het soort materialen en typische werkstukken.
Het is ook de moeite waard om de beschikbaarheid van bekken, schroeven, bevestigingselementen en reserveonderdelen te controleren. De bankschroef werkt onder zware omstandigheden, daarom is de mogelijkheid tot onderhoud en vervanging van versleten onderdelen van praktisch belang voor de continuïteit van de werkzaamheden in de werkplaats.
Samenvatting
Bij het kiezen van een machineklem voor een freesmachine moet u letten op de breedte van de bekken, de maximale openingswijdte, de stijfheid, de hoogte van de constructie en de nauwkeurigheid van de afwerking. Het is ook belangrijk dat de klem is afgestemd op de grootte van de freesmachine en het soort werkstukken dat wordt bewerkt.
Voor nauwkeurige, herhaalbare bewerkingen is een stabiele vaste bankschroef het meest geschikt. Bij complexere bewerkingen is het de moeite waard om een draaibaar model te overwegen of het gebruik van extra bekken en opspanhulpmiddelen. Een goed gekozen bankschroef verhoogt de veiligheid, verbetert de freeskwaliteit en stelt u in staat om de mogelijkheden van de machine ten volle te benutten.
