Hoe graaf je een sleuf voor een elektriciteitskabel?

Het aanleggen van een elektrische installatie in de grond vraagt niet alleen om de juiste kabel en beveiligingen, maar ook om een correct voorbereid tracé. De sleuf voor de elektriciteitskabel moet een geschikte breedte, diepte en ligging hebben, waarbij de werkwijze moet worden afgestemd op de bodem, de lengte en de technische eisen van het project.

Voor korte trajecten op een terrein kunnen handgereedschappen voldoende zijn. Wanneer tientallen of honderden meters smalle sleuf nodig zijn, wordt handmatig graven erg tijdrovend. Dan zijn grond- en tuinmachines met sleuvengravers praktischer.

Waarvan hangt de graafmethode af?

Voor het werk begint, moet het tracé nauwkeurig worden bepaald. Belangrijk zijn bodemtype, lengte, geplande route en de diepte die uit het ontwerp en de geldende technische eisen volgt.

Er bestaat geen universele diepte voor iedere elektrische installatie. De eisen kunnen verschillen afhankelijk van kabeltype, spanning, plaats, mechanische bescherming, lokale omstandigheden en projectdocumentatie. Controleer daarom het ontwerp, de instructies van de kabelfabrikant en de geldende voorschriften.

Ook de bodem speelt een grote rol. Tuinaarde, klei en matig verdichte grond zijn meestal gemakkelijker te verwerken dan harde, steenrijke grond of grond met veel wortels.

Voor het graven moeten bestaande ondergrondse voorzieningen worden gecontroleerd. Elektriciteit, water, riool, gas, glasvezel, telecom of irrigatie kunnen het tracé kruisen.

Hoe graaf je een kabelsleuf?

De methode hangt vooral af van de lengte en bodemsoort. Voor een kort stuk kunnen schop, spade en houweel voldoende zijn. Bij langere afstanden wordt het echter moeilijk om handmatig een gelijkmatige sleuf te maken.

Markeer het tracé vooraf met een koord, markeerverf of andere duidelijke aanduiding. Dit helpt om de juiste richting te behouden.

Een gebruikelijke volgorde is:

• het kabeltracé uitzetten,
• bestaande ondergrondse voorzieningen controleren,
• obstakels aan het oppervlak verwijderen,
• de sleuf volgens het ontwerp maken,
• de sleufbodem voorbereiden,
• de kabel volgens de technische eisen leggen,
• vereiste beschermings- en markeringslagen aanbrengen,
• terugvullen en de grond correct verdichten.

De bodem moet vlak zijn en vrij van scherpe stenen of andere voorwerpen die de kabel kunnen beschadigen. Wanneer het ontwerp een zandbed of andere bescherming voorschrijft, moet dit volgens de technische documentatie worden uitgevoerd.

Ook de uitgegraven grond moet goed worden opgeslagen. Als deze opnieuw wordt gebruikt voor terugvullen, moet vermenging met puin, grote stenen of afval zoveel mogelijk worden voorkomen.

Handmatig of machinaal graven?

Handmatig graven is geschikt voor korte trajecten, beperkte toegang of zones met veel bestaande leidingen. Het maakt voorzichtig werken mogelijk, maar is langzaam en zwaar op grote afstanden.

Voor lange tracés is machinaal werken vaak aanzienlijk efficiënter. Een geschikte machine maakt een smalle sleuf sneller en beperkt de hoeveelheid uitgegraven aarde.

Machinaal graven wordt gebruikt voor:

• elektriciteitskabels,
• telecommunicatie en glasvezel,
• buitenverlichting,
• bewakings- en automatiseringssystemen,
• irrigatie en tuininstallaties,
• technische leidingen op industrieterreinen,
• lange, smalle lineaire sleuven.

Kettinggravers voor smalle sleuven

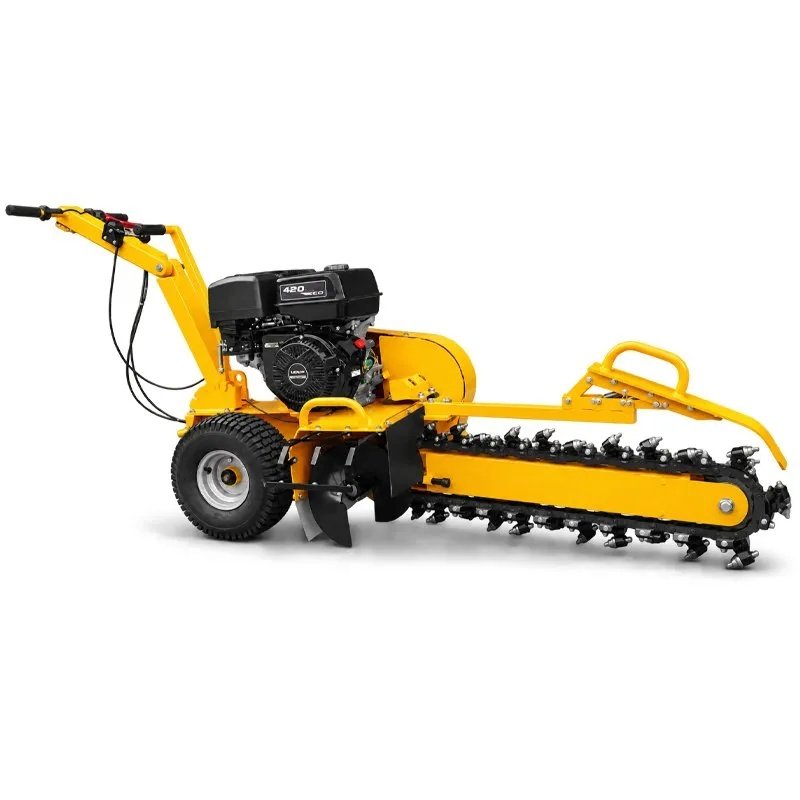

Voor lange en smalle sleuven is een kettinggraver bijzonder geschikt. Een bewegende ketting met snijtanden dringt in de grond, maakt deze los en voert het materiaal uit de sleuf.

Zo ontstaat een meer uniforme breedte dan met een traditionele graafbak en hoeft minder aarde te worden verplaatst.

Een voorbeeld is de CORMAK GF1500. Deze maakt een sleuf van 100 mm breed en heeft werkdiepten van 150, 300, 450 en 600 mm. Dit zijn machinecapaciteiten, geen voorgeschreven legdieptes voor een specifieke kabel.

Bij de keuze zijn diepte, breedte, kettingconstructie, tanden en bodemcondities belangrijk. Meer informatie staat in het artikel „Kettinggraver – waarvoor dient hij en wanneer is hij de juiste keuze?”.

Hoe graaf je snel een kabelsleuf?

Bij tientallen of honderden meters wordt productiviteit een belangrijk criterium. De grootste tijdwinst komt vaak van minder handwerk en een gelijkmatige sleuf.

Een kettinggraver kan continu langs het gemarkeerde tracé werken. De ketting maakt de grond los en voert deze tegelijkertijd naar buiten.

De werkelijke productiviteit hangt af van omstandigheden. Stenen, wortels, harde bodem, hellingen en obstakels kunnen het werk sterk vertragen.

Goede voorbereiding helpt eveneens: een gemarkeerd tracé, verwijderde obstakels, vrije toegang en een vaste plek voor de grond versnellen de uitvoering.

Veiligheid en bestaande ondergrondse voorzieningen

De belangrijkste stap vóór het graven is controleren welke voorzieningen al in de grond liggen. Beschadiging van elektriciteit, gas, water of glasvezel kan ernstige risico's en hoge kosten veroorzaken.

Bestaande tekeningen moeten worden gecontroleerd en indien nodig moeten leidingen op locatie met geschikte detectiemethoden worden bevestigd. Direct bij bekende leidingen kan voorzichtig handmatig vrijgraven nodig zijn.

Bij gebruik van een kettinggraver moeten de instructies en veiligheidszone worden gerespecteerd. Handen en kleding moeten uit de buurt van de bewegende ketting blijven en omstanders moeten afstand houden.

De elektrische installatie zelf moet volgens ontwerp door gekwalificeerde personen worden uitgevoerd. Het graven is slechts één onderdeel en vervangt geen correcte kabelkeuze, beveiliging of eindcontrole.

Kosten van het graafwerk

De kosten hangen niet alleen af van de lengte. Bodem, diepte, breedte, toegang, transport, tijd van de operator, voorbereiding, terugvullen en herstel spelen allemaal mee.

Bij een zeer kort traject kan handmatig werk economisch zijn omdat geen machine hoeft te worden vervoerd. Bij langere trajecten stijgt het aantal arbeidsuren echter snel.

Op lange tracés kan een kettinggraver zowel de werktijd als de hoeveelheid verplaatste grond verminderen. Een smallere sleuf betekent minder grond om uit te graven en terug te brengen.

Vergelijk daarom de volledige werkwijze en niet alleen het uurtarief van de machine. Arbeid, grondvolume, terugvullen en herstel van het oppervlak hebben eveneens invloed op de totale kosten.

Samenvatting

Hoe graaf je een sleuf voor een elektriciteitskabel? Voor korte trajecten kunnen handgereedschappen voldoende zijn. Voor lange trajecten is een kettinggraver meestal veel productiever.

Diepte, breedte en voorbereiding moeten volgen uit het ontwerp, de bodemcondities en de toepasselijke technische eisen. Machinegegevens vervangen deze eisen niet.

Het juiste tracé en het controleren van bestaande ondergrondse voorzieningen zijn essentieel. Een passende methode vermindert werktijd, hoeveelheid grond en herstelwerkzaamheden.
