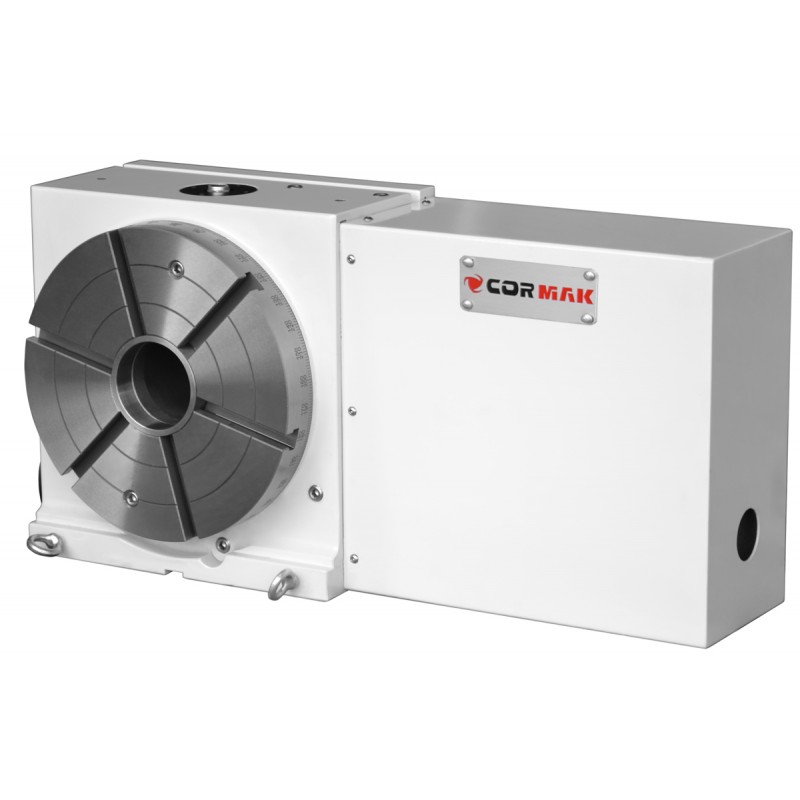

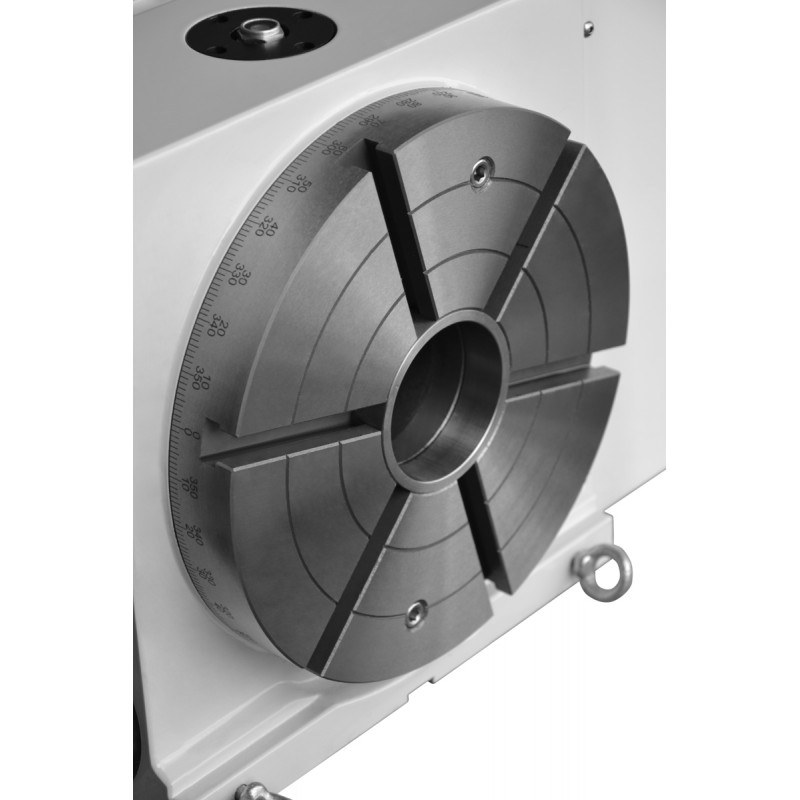

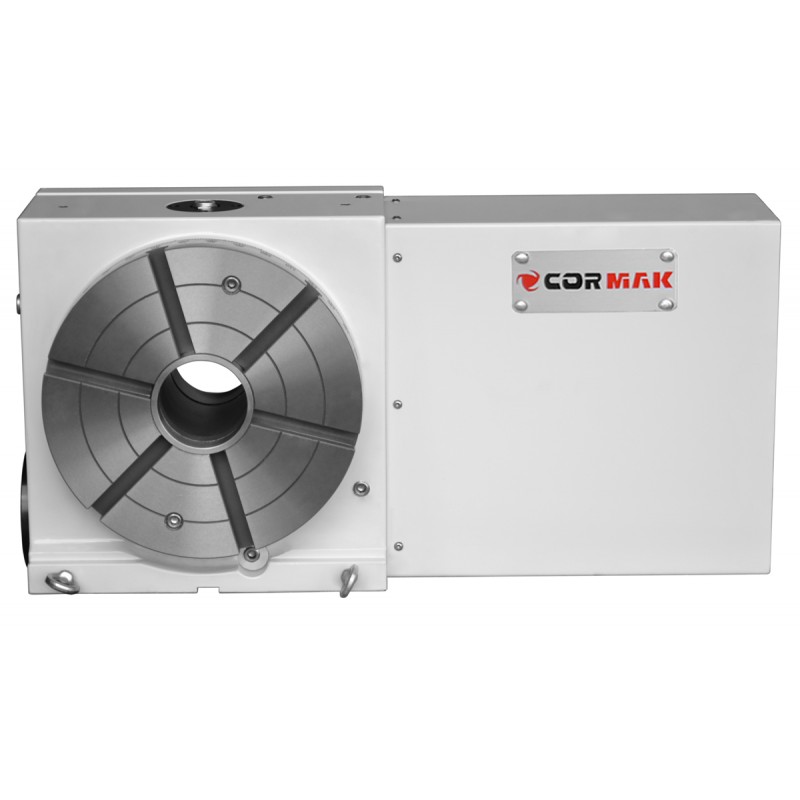

De CORMAK CNC-draaitafel is een nauwkeurig apparaat voor de bewerking van werkstukken in CNC-systemen. Verkrijgbaar in diameters van Ø160 mm tot Ø630 mm, zorgt deze voor stabiliteit en nauwkeurigheid bij draai-, frees- en boorprocessen.
Uitgerust met een wormwieloverbrenging met een overbrengingsverhouding van 1:80 tot 1:150, maakt het een nauwkeurige instelling van de verdeelhoeken mogelijk. De maximale belasting van de tafel varieert van 200 kg tot 800 kg, en de beschikbare modellen hebben een motorvermogen van 0,9 kW tot 2,1 kW. Dit is de ideale oplossing voor professionele werkplaatsen die op zoek zijn naar betrouwbare gereedschappen voor het bewerken van werkstukken met verschillende diameters.
De CNC-draaitafel van CORMAK is de ideale oplossing voor professionele CNC-werkplaatsen die een nauwkeurige instelling van de verdeelhoeken vereisen bij draai-, frees- en boorprocessen.
Door te investeren in een CORMAK CNC-draaitafel krijgt u een betrouwbaar en nauwkeurig gereedschap voor het bewerken van werkstukken met verschillende diameters in uw CNC-werkplaats.
| Technische parameters | |||||||
| Diameter van de tafel | Ø160 mm | Ø210 mm | Ø250 mm | Ø315 mm | Ø400 mm | Ø500 mm | Ø630 mm |
| Hoogte midden | 135 mm | 140 mm | 160 mm | 210 mm | 260 mm | 310 mm | 400 mm |
| Totale dikte | 170 mm | 180 mm | 190 mm | 210 mm | 250 mm | 290 mm | 350 mm |
| Diameter van de opening | Ø20 mm | Ø25 mm | Ø30 mm | Ø40 mm | Ø50 mm | Ø60 mm | Ø70 mm |
| Breedte van T-groeven | 4-12 mm | 4-12 mm | 6-12 mm | 6-14 mm | 6-14 mm | 6-18 mm | 6-18 mm |
| Overbrengingsverhouding van de wormwieloverbrenging | 1 : 80 | 1 : 90 | 1 : 90 | 1 : 90 | 1 : 120 | 1 : 150 | 1 : 120 |
| Maximale snelheid | 16,6 tpm | 16,6 tpm | 11,1 tpm | 11,1 tpm | 11,1 tpm | 11,1 tpm | 11,1 tpm |
| Motorvermogen | 0,9 kW | 0,9 kW | 1,0 kW | 1,0 kW | 2,1 kW | 2,1 kW | 2,1 kW |
| Maximale belasting van de tafel horizontaal | 200 kg | 200 kg | 250 kg | 350 kg | 500 kg | 600 kg | 800 kg |
| Maximale belasting verticale tafel | 75 kg | 75 kg | 150 kg | 175 kg | 300 kg | 350 kg | 400 kg |
| Gewicht | 55 kg | 67 kg | 110 kg | 200 kg | 325 kg | 650 kg | 1125 kg |
