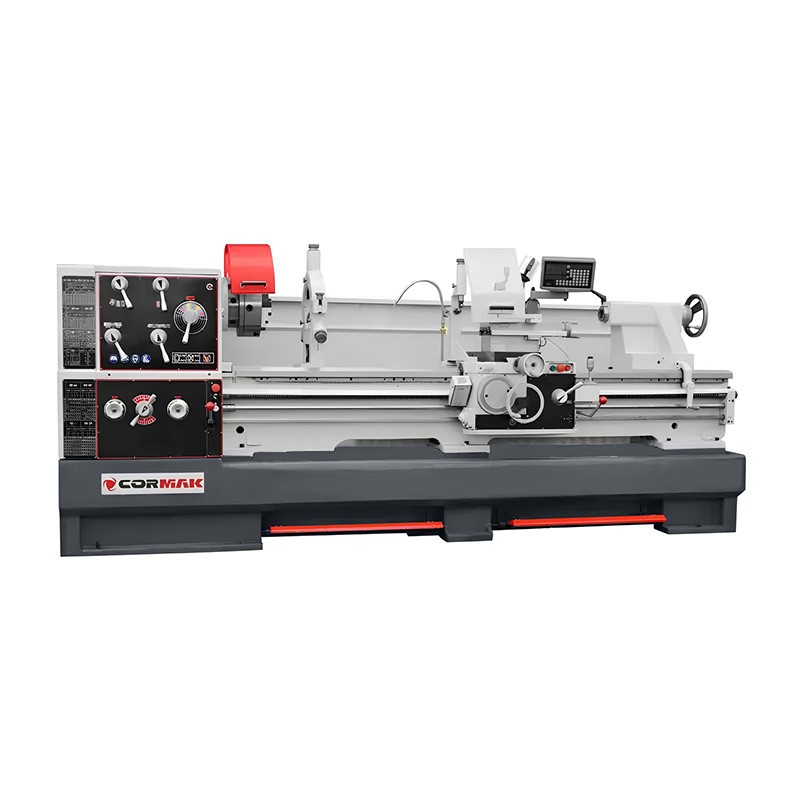

Industriële metaal-draaibank CORMAK 660 x 2000 - solide gietijzeren bedconstructie, uitgerust met een 12-traps tandwielkast met een krachtige inductiemotor van 7,5 kW/400 V - maximaal koppel, grote spildoorlaat van 105 mm. Aanbevolen voor het draaien van hard staal en mechanisch draaien. Kan worden gebruikt voor vele taken, zoals het draaien van binnen- en buitenoppervlakken, het draaien van conussen, metrisch en inch-schroefdraad snijden, boren en trekken. Wordt toegepast in industriële bedrijven bij serie- en middelgrote serieproductie.
De universele draaibank CORMAK 660 x 2000 is een zware, conventionele industriële draaibank die is ontworpen voor de nauwkeurige bewerking van metaal in productiefabrieken, gereedschapsmakerijen en onderhoudswerkplaatsen. De constructie, gebaseerd op een massief, gehard bed en een krachtige spindelaandrijving van 7,5 kW, zorgt voor een hoge werkstabiliteit, maatvastheid en een lange levensduur van de machine, zelfs bij intensief gebruik.
Het frame van de draaibank is vervaardigd uit hoogwaardig gietijzer, wat zorgt voor een hoog eigen gewicht (ca. 3190 kg) en een effectieve trillingsdemping. De spilhouder is uitgerust met een versterkt lagersysteem, dat een stabiele werking garandeert over het gehele toerentalbereik van 25 tot 1500 tpm. Het centrale schakelsysteem voor de voedingen, de trekschroef en de trekas maken nauwkeurig draadsnijden en automatische lengte- en dwarsvoeding mogelijk.
De spiloverbrenging op basis van geharde en geslepen tandwielen zorgt voor een langdurige, storingsvrije werking. Het ergonomische bedieningspaneel maakt het mogelijk om de bedrijfsparameters snel te wijzigen zonder het bewerkingsproces te onderbreken.
De CORMAK 660 x 2000 metaalbewerkingsmachine is ontworpen voor nauwkeurige en herhaalbare bewerking van werkstukken met een lengte tot 2000 mm. Het systeem voor snelle voedt verkort de cyclustijd aanzienlijk, en de verwisselbare brug in het bed maakt het mogelijk om onderdelen met een diameter tot 885 mm te draaien. De schroefdraadklok maakt een snelle terugkeer van de spil mogelijk zonder verlies van synchronisatie, wat van cruciaal belang is bij precisieschroefdraden.
Deze universele draaibank wordt gebruikt in de een- en kleine serieproductie, in gereedschapmakerijen, mechanische werkplaatsen, reparatiebedrijven en onderhoudsafdelingen. Hij is geschikt voor alle toepassingen waar een robuuste conventionele draaibank nodig is voor intensieve bewerking van staal, gietijzer en non-ferrometalen.
| Parameter | Waarde |
|---|---|
| Draaidiameter boven het bed | Ø 660 mm |
| Draaidiameter boven de steun | Ø 455 mm |
| Draaidiameter na verwijdering van de brug: diameter × breedte | 885 × 170 mm |
| Hoogte van de tand | 330 mm |
| Afstand tussen de tanden | 2000 mm |
| Breedte van het bed | 350 mm |
| Max. doorsnede snijgereedschap | 25 × 25 mm |
| Totale verplaatsing van de dwarssleden | 355 mm |
| Totale verplaatsing van de bovenste sledes | 130 mm |
| Doorgang spil | Ø 105 mm |
| Spiluiteinde | D1-8 |
| Morse-conus spil | Ø 113 mm (1:20) |
| Aantal spiltoerentallen | 12 |
| Toerentalbereik spil | 25–1500 tpm |
| Diameter en schroefdraad van de trekschroef | Ø 40 mm × 6 mm |
| Spoorafstand inch | 2–112 tpi (60 delingen) |
| Slag van metrische schroefdraad | 0,2–14 mm (47 steken) |
| DP-schroefdraad | 4–112 DP (50 schroefdraad) |
| Modulaire schroefdraad | 0,1–7 MP (39 schroefdraadgroottes) |
| Lengtevoeding | 0,059–1,646 mm/omw. (35 tanden) |
| Transversale voeding | 0,020–0,573 mm/omw. (35 delingen) |
| Totale verplaatsing van de lagerbus van de spil | 180 mm |
| Diameter van de lagerbus van de spil | Ø 75 mm |
| Conus in de lagerbus van de spil | Morse-conus nr. 5 |
| Aandrijfmotor spil | 7,5 kW (10 pk) 3-fasig |
| Aandrijfmotor van de koel- en smeervloeistofpomp | 0,1 kW (1/8 pk) |
| Benodigde opstellingsruimte (l. × b. × h.) | 334 × 115 × 151 cm |
| Afmetingen verpakking (l. × b. × h.) | 340 × 115 × 182 cm |
| Gewicht | 3200 kg |
