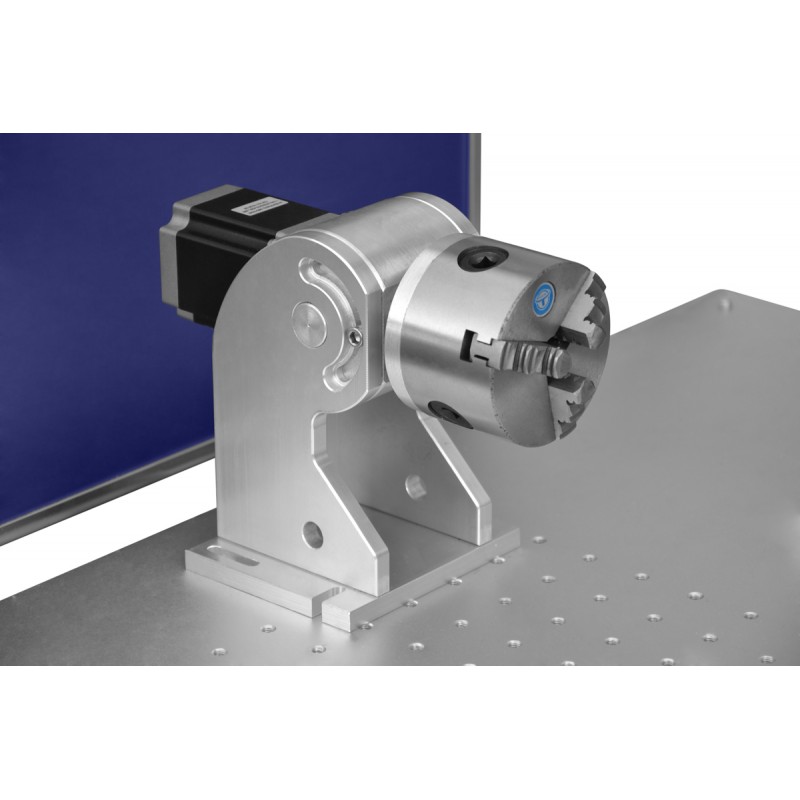

De draaibare opzetstuk - 4-assige CORMAK biedt nieuwe mogelijkheden voor markering en maakt nauwkeurig graveren op moeilijk bereikbare oppervlakken mogelijk. Het is een robuuste, veelzijdige uitbreiding die flexibiliteit en gebruiksgemak biedt in het dagelijkse werk.
Draaias 80 mm — nauwkeurig markeren van cilindrische en onregelmatige werkstukken
De draaibare opzet voor de CO₂-graveermachine breidt het toepassingsgebied uit met 360°-graveren en -markeren op ronde, conische of onregelmatige werkstukken. Dankzij de stabiele geleiding van het werkstuk en de traploze hoekverstelling blijft de kwaliteit van de markering over de omtrek constant, zijn er minder instellingen nodig en wordt de voorbereidingstijd bij series verkort. Dit is een solide en veelzijdige aanvulling op de werkplek — vooral wanneer herhaalbaarheid en leesbaarheid van de markeringen over het gehele oppervlak belangrijk zijn.
Wat levert het proces u op
- Herhaalbaarheid van 360°-markering — eenvoudige positionering en hoekcontrole helpen bij het handhaven van een gelijkmatige afstand en geometrie van de gravure rondom het werkstuk.
- Minder ombouwtijd, kortere doorlooptijd — u draait het werkstuk in plaats van het te verplaatsen, waardoor u series met nummering of logo's sneller kunt uitvoeren
- Betere leesbaarheid en esthetiek — een stabiele as en een stevige grip beperken "trappen" en verschuivingen tussen opeenvolgende delen van het patroon.
- Flexibiliteit in toepassingen — de 80 mm-houder en brede klembereiken maken het mogelijk om zowel 'langs de omtrek' als 'door het gat' te werken.
Toepassingen
Markeren en graveren: bekers, hulzen, buizen, ringen, handgrepen, monturen, korte profielen en andere onderdelen met een cirkelvormige/onregelmatige doorsnede. Ideaal voor seriepersonalisatie en technologische markeringen.
Selectie en integratie in de praktijk
- Mechanische compatibiliteit: controleer de ruimte op de werktafel en de bevestigingswijze van het hulpstuk.
- Besturingscompatibiliteit: als u de 4e as in synchrone modus gebruikt, controleer dan de ondersteuning in uw systeem (signalen/modi).
- Geometrie van het werkstuk: kies voor 'omtrek'- of 'gat'-grijping en stel de juiste hoek in om slingeringen te minimaliseren.
- Procesvoorwaarden: zorg voor een stabiele brandpuntsafstelling over het gehele draaibereik — dit is de sleutel tot een gelijkmatige diepte/contrast.
Technische parameters
| Diameter van de houderopening | 16 mm |
| Diameter van de houder | 80 mm |
| Grijpbereik via opening | 24-85 mm |
| Klembereik omtrek | 0 - 80 mm |
| Ashoogte | 120 mm |
| Hoekverstelling | +90°, - 60° |
| Slag | 1,8° |
| Afmetingen | 200 x 80 x 160 mm |
