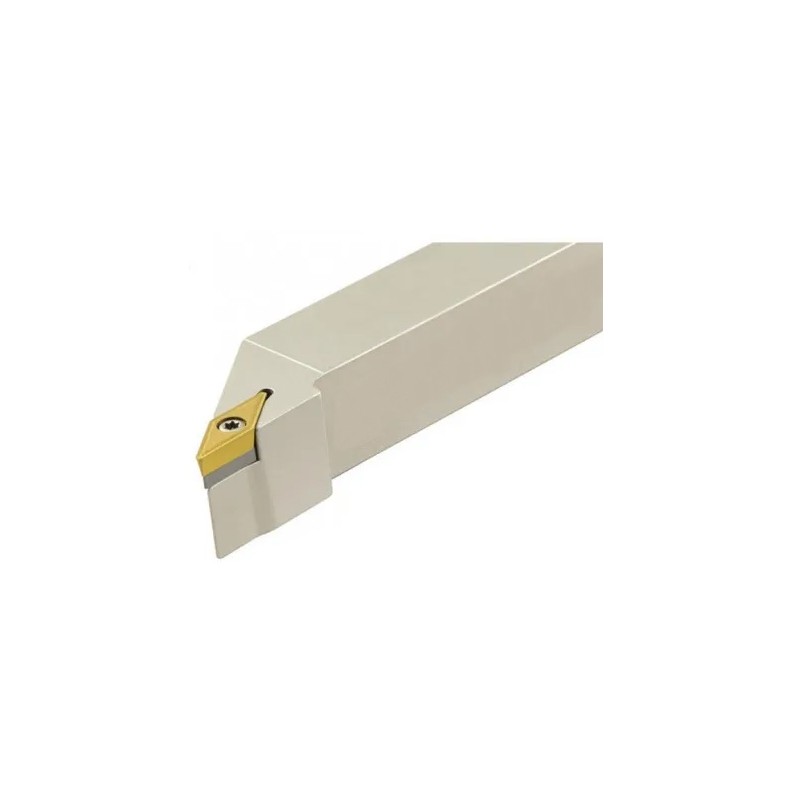

Inklapbaar draaimes SVJBL 25x25-16 van het Turkse bedrijf Akko voor een VBMT 1604-meerzijdige wisselplaat. Bevestigingssysteem voor wisselplaten: „S“. De meeste messen voor buitendraaien, positieve of negatieve geometrie van de draaimessen. Enkelzijdige verwisselbare plaatjes, bevestigd op het oppervlak van de conisch-gebogen boring met behulp van een conische schroef.
De snijplaat die op de foto te zien is, maakt geen deel uit van het draaimes, deze moet apart worden aangeschaft
Het "S"-systeem is het meest gangbare bevestigingssysteem voor verwisselbare snijplaatjes. Het kenmerkt zich door eenvoud, hoge betrouwbaarheid, een zeer goede herhaalbaarheid van de snijpositie en de mogelijkheid om snijplaatjes met kleine afmetingen te bevestigen.
Het belangrijkste toepassingsgebied van messen met wisselplaten die in het "S"-systeem zijn bevestigd, is de afwerking van buitenoppervlakken en de oppervlakken van gaten (met name gaten met een kleine diameter), maar ze worden ook gebruikt voor voorbewerking.
| Hoogte van de schacht H | 25 mm |
| Schaafsteelhoogte B | 25 mm |
| Totale lengte L | 150 mm |
| Breedte van het mes met plaatje f | 32 mm |
| Geschikte plaat | VBMT160404-plaat |
