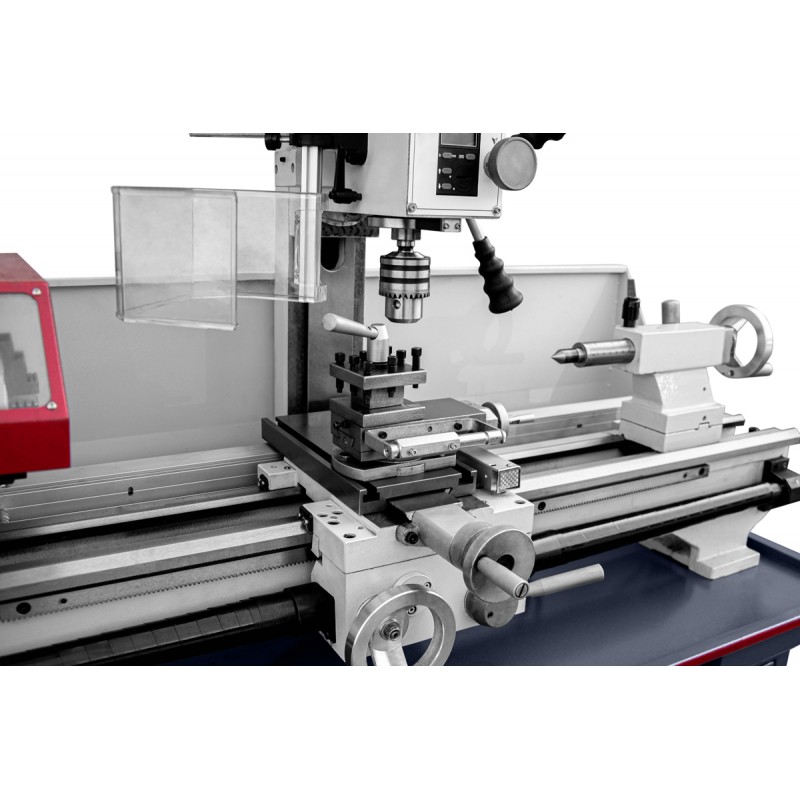

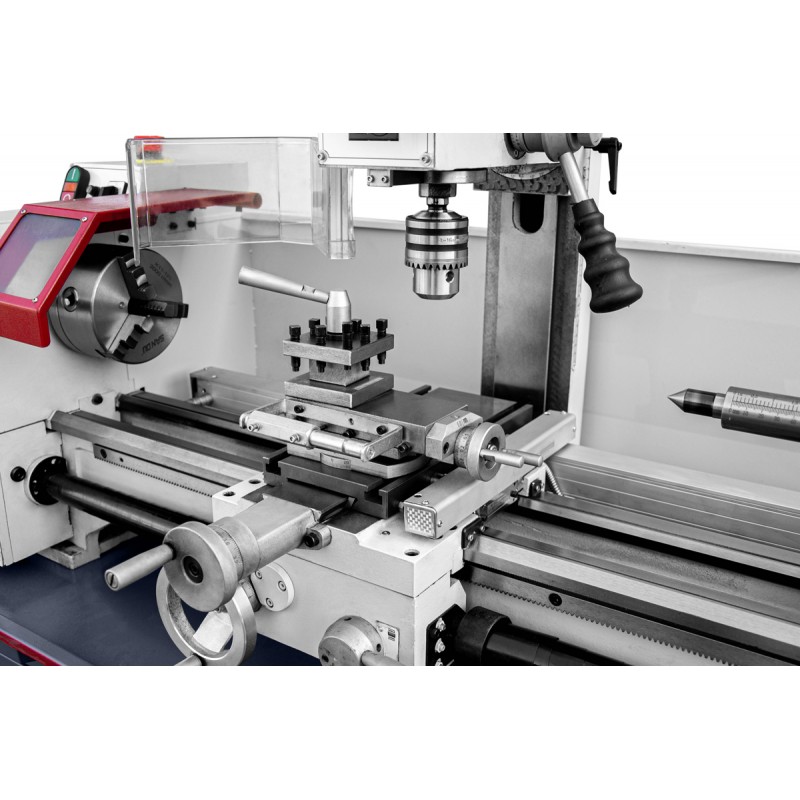

De draai- en freesmachine TYTAN CENTER 750 Vario is een combinatie van twee machines, wat zorgt voor gebruiksgemak en ruimtebesparing op de werkplek. De machine beschikt over een traploze snelheidsregeling van de draai- en freesspindel. Draaien: 250x750 mm, 0,75 kW/230 V + Frezen: 0,6 kW/230 V. De machine voert draaibewerkingen uit: bewerking van uitwendige en inwendige cilindrische oppervlakken, het snijden van schroefdraad daarin, het snijden van halffabricaten. Freesfuncties: groeven frezen, gaten boren en opboren. Wordt gebruikt in kleine industriële bedrijven, werkplaatsen, garages enz.
Het ontwerp van de machine combineert twee apparaten: een draaibank en een freesmachine. Elke machine heeft een aparte motor met traploze snelheidsregeling, wat de tijd voor het instellen en kalibreren van parameters aanzienlijk kan verkorten. De draai- en freesmachine is geschikt voor de productie van onderdelen met een complexe configuratie, zonder dat deze opnieuw op een andere machine hoeven te worden geïnstalleerd – wat een positief effect heeft op de bewerkings- en productietijd. De machine heeft een breed toepassingsgebied, variërend van het slijpen van onderdelen en het frezen van groeven tot het boren van gaten buiten de as en onder een bepaalde hoek.
INBEGREPEN IN DE SET: SET MESSEN 12 x 12 mm, 11 stuks |
 |
| DRAAIBANK | |
| Draaidiameter boven het bed | 250 mm |
| Draaidiameter boven de steun | 150 mm |
| Afstand tussen de klauwen | 750 mm |

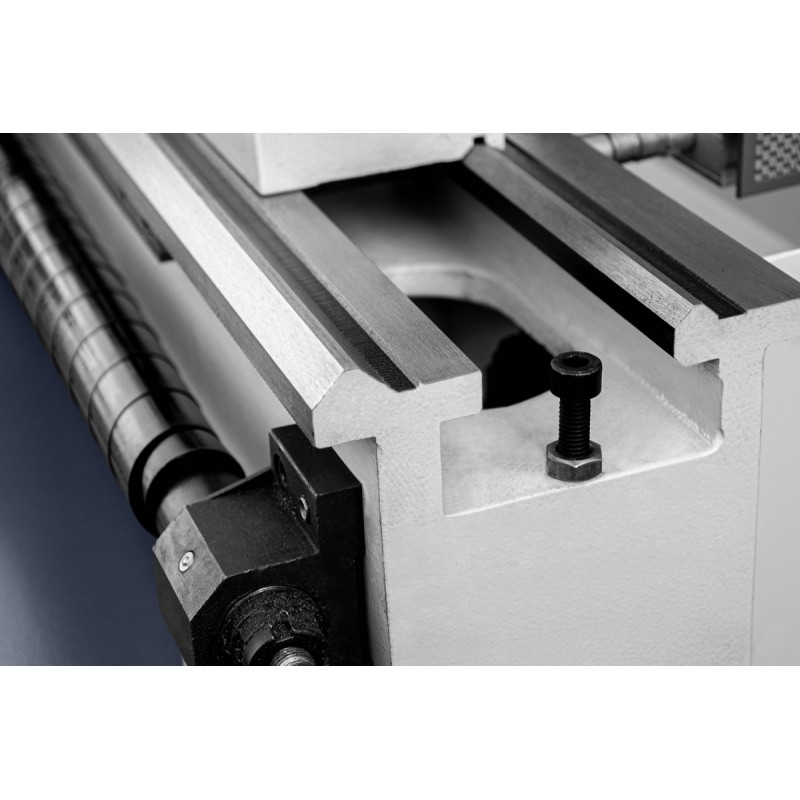

| Breedte van het bed | 135 mm |
| Spildoorlaat | 29 mm |
| Spilconus | MK4 |
| Snelheidsregeling spil | Traploos (2 bereiken) |
| Spiltoerental | 50-1125 | 100-2250 tpm |
| Aantal en bereik van metrische schroefdraad | (18) 0,2-3,5 mm/omw. |
| Aantal en bereik inch-schroefdraden | (21) 8-56 t/inch |
| Aantal en bereik van de lengtevoortgangen | (6) 0,07-0,4 mm/omw. |
| Verplaatsingsbereik bovenste slede | 70 mm |
| Bereik van de dwarsverplaatsing | 130 mm |
| Verplaatsingsbereik in de lengterichting | 630 mm |
| Diameter van de spilbus | 30 mm |

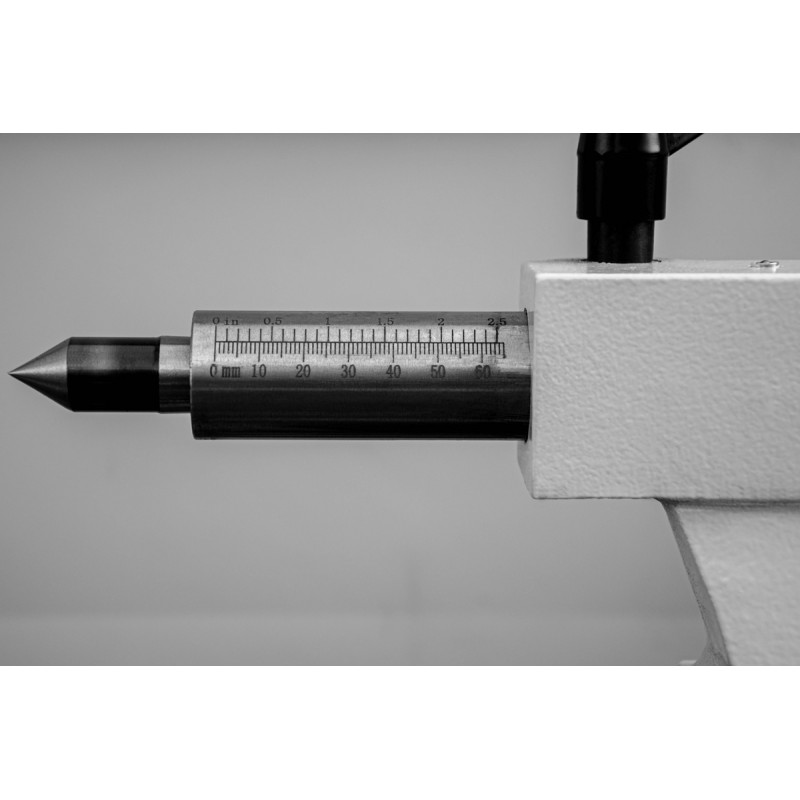

| Uitschuifbaarheid van de spilbus | 70 mm |
| Conus van de spil | MK2 |
| Grootte van de houder | 125 mm |
| Motorvermogen / voedingsspanning S1/S6 | 0,75/0,9 kW / 230 V |
| Afmetingen gereedschap | 12 x 12 mm |
| FREESMACHINE | |
| Max. boordiameter | 13 mm |
| Max. diameter vingerfrees | 13 mm |
| Max. diameter vlakfrees | 50 mm |
| Spilconus | MK2 |

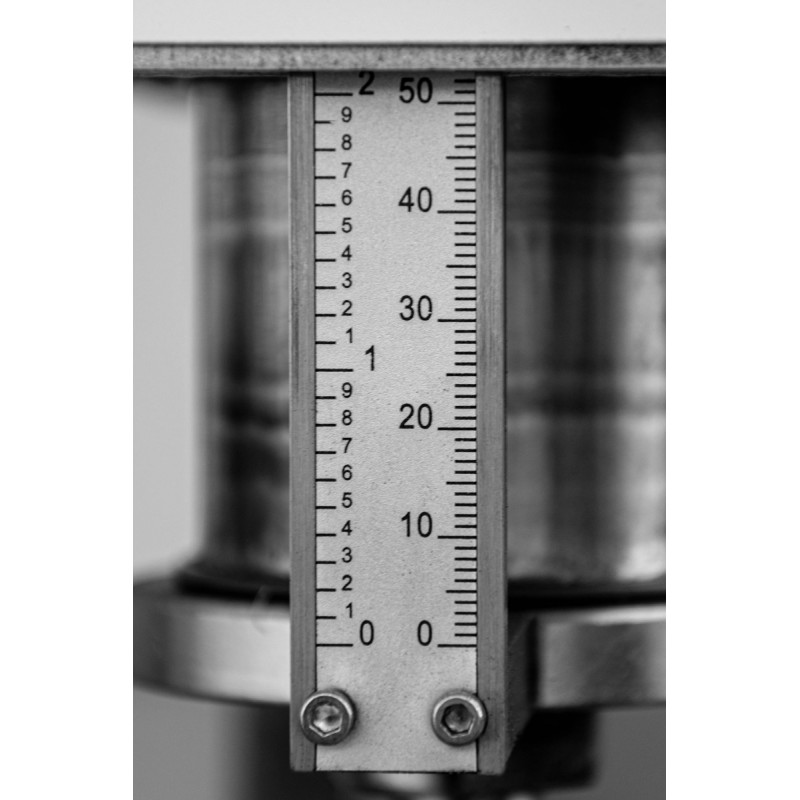

| Uitschuifbare spilpen | 50 mm |
| Afstand tussen spilpunt en tafel | 43 - 250 mm |
| Afstand spil-as tot kolom | 170 mm |

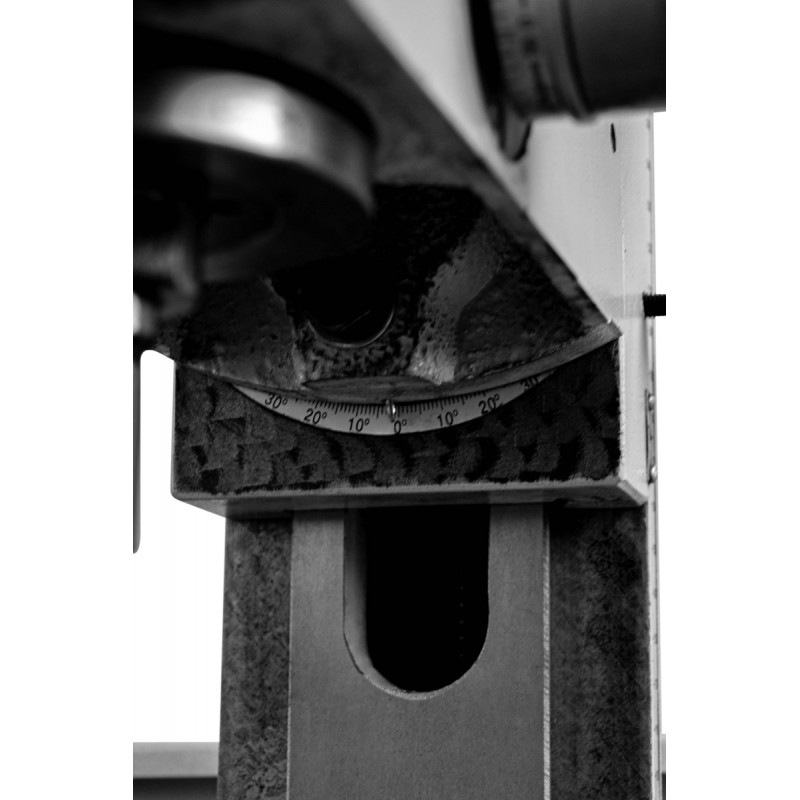

| Draaihoek van de kop | +/-90° |
| Toerentalbereik spil | 50 - 2250 tpm |
| Afmeting en aantal T-nuten | 8 mm/2 |
| Motorvermogen / voedingsspanning | 0,6 kW / 230 V |
| ALGEMENE PARAMETERS | |
| Afmetingen LxBxH | 1350 x 580 x 1630 mm |
| Gewicht | 230 kg |
|
|
|
|
|
|
