Uw CNC 410 x 1000

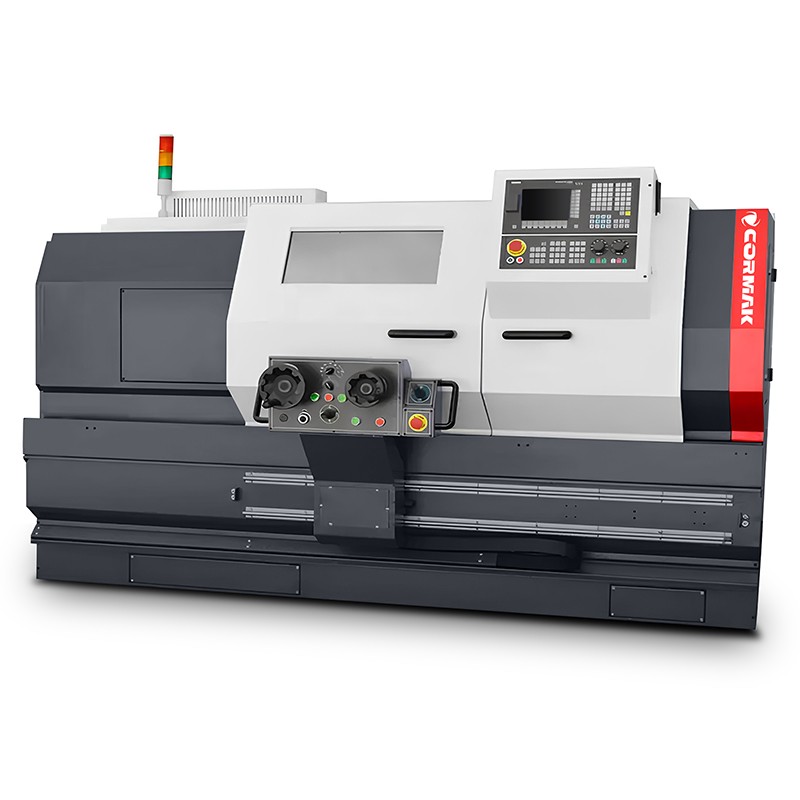

De CNC-draaibank 410x1000 is een geavanceerde numerieke draaibank die is ontworpen voor nauwkeurige metaalbewerking in een industriële omgeving. Deze CNC-metaaldraaibank is uitgerust met een schuin bed en een SINUMERIK 808D-besturing en biedt een hoge stijfheid en nauwkeurigheid bij het draaien van werkstukken met een lengte tot 1000 mm. Een belangrijk voordeel is de dynamische spindelaandrijving en de geautomatiseerde processen, die de productie-efficiëntie in kleine en middelgrote bedrijven verhogen.

Belangrijkste voordelen van de CNC-draaimachine 410x1000

De industriële CNC-draaibank 410x1000 combineert geavanceerde technologieën met een compacte, robuuste constructie en biedt betrouwbaarheid en precisie bij de metaalbewerking. Hieronder worden de belangrijkste voordelen van de technische parameters en de constructie weergegeven, die de efficiëntie, kwaliteit en flexibiliteit van de productieprocessen ondersteunen:

• Nauwkeurige asbesturing: Handmatige verplaatsing van de X- en Z-assen met behulp van elektronische draaiknoppen en semi-automatische draaicycli (bijv. conisch draaien, draadsnijden) maken een snelle en nauwkeurige instelling van de machine mogelijk, waardoor fouten van de operator tot een minimum worden beperkt.
• Geavanceerde CNC-besturing: Het SINUMERIK 808D-systeem met een intuïtieve interface en Teach-In-functie versnelt het programmeren van draaicycli, waardoor de configuratietijd met 20-30% wordt verkort in vergelijking met traditionele draaibanken.
• Hoge constructiestevigheid: Het schuine bed met een breedte van 300 mm en inductiegehard geleidingssysteem zorgt voor stabiliteit bij de bewerking van werkstukken met een gewicht tot 2400 kg, waardoor trillingen en vervormingen worden verminderd, wat cruciaal is voor nauwkeurige bewerking.
• Dynamische spil-aandrijving: Een servomotor van 5,5 kW met een spil-doorlaat van 62 mm en toerentallen van 35-2500 tpm maakt een effectieve bewerking mogelijk van materialen met verschillende hardheden, zoals staal, aluminium of titaniumlegeringen.
• Procesautomatisering: een revolverkop met 6 posities verkort de gereedschapswisseltijd, waardoor de efficiëntie bij de productie van complexe werkstukken met 25-35% toeneemt, wat essentieel is voor middelgrote en kleine series.
• Lage exploitatiekosten: Het intelligente centrale smeersysteem en de hoogwaardige trekschroeven minimaliseren de slijtage van componenten, waardoor de onderhoudskosten dalen en de levensduur van de machine wordt verlengd.
• Veiligheid en ergonomie: Het koelsysteem, de 24V-halogeenverlichting en de EG-verklaring zorgen voor naleving van de EU-veiligheidsnormen, waardoor het werkcomfort en de veiligheid van de operator worden verbeterd.
• Veelzijdigheid in toepassingen: Bestemd voor het draaien van onderdelen met een maximale diameter van 410 mm, zoals assen, bussen of flenzen, in kleine en middelgrote bedrijven, met eenvoudige integratie in bewerkingscentra.
• Flexibele configuratie: Uitbreidbaar met optionele besturingen (Fanuc, Siemens 828D, GSK) en accessoires, zoals een hydraulische spanklem, staaftoevoer of spanenafvoer, waardoor de machine kan worden aangepast aan specifieke productiebehoeften.

Constructie en technologie van de CNC-draaibank 410x1000

De CNC-draaibank met schuin bed 410x1000 is ontworpen met het oog op duurzaamheid en precisie in een compacte vorm. Het schuine bed met een breedte van 300 mm en inductiegehard geleidingsmateriaal zorgt voor een hoge stijfheid, waardoor een stabiele bewerking van werkstukken met een maximale draaidiameter van 410 mm (220 mm boven de steun) mogelijk is. De spil met een doorlaat van 62 mm en een A2-6-spilkop, aangedreven door een servomotor van 5,5 kW, bereikt toerentallen tussen 35 en 2500 tpm, wat een flexibele bewerking van materialen met verschillende hardheden mogelijk maakt.

Het op trekschroeven gebaseerde voedingssysteem zorgt voor een versnelde voeding van 6/8 m/min in de X/Z-assen, met een maximale verplaatsing van de X/Z-assen van 235/920 mm. De automatische smering van de tandwielkasten en geleiders verlengt de levensduur van de componenten, en de 6-positie revolverkop ondersteunt gereedschappen met afmetingen van 20x20/25x25 mm. De kop met een spil met een diameter van 65 mm, een verplaatsing van 127 mm en een MK4-conus zorgt voor een stabiele ondersteuning van de werkstukken, en de standaard 3-klauwplaat met instelbare klemkracht garandeert een veilige bevestiging van de werkstukken.

Nauwkeurigheid en prestaties van de CNC-draaibank 410x1000

De CNC-metaaldraaibank 410x1000 bereikt een positioneringsnauwkeurigheid van 0,024/0,032 mm in de X/Z-assen, wat het resultaat is van het gebruik van servoaandrijvingen en de SINUMERIK 808D-besturing. Programmeerfuncties voor draaicycli, zoals conisch draaien of draadsnijden, maken het mogelijk om processen snel te definiëren, waardoor de bewerkingstijd met 20-30% wordt verkort in vergelijking met conventionele draaibanken. Het koelsysteem zorgt voor thermische stabiliteit, wat zich vertaalt in een hoge oppervlaktekwaliteit van de bewerkte werkstukken, met name bij serieproductie.

De dynamische spil-aandrijving en het geoptimaliseerde voedingssysteem maken een effectieve bewerking van werkstukken met een lengte tot 1000 mm mogelijk, waardoor materiaalverspilling tot een minimum wordt beperkt en herhaalbaarheid binnen micrometrische toleranties wordt gegarandeerd. De machine is ideaal voor toepassingen die een hoge precisie vereisen, zoals de productie van machineonderdelen, bevestigingselementen of precisieonderdelen voor de automobielindustrie.

Toepassing van de industriële CNC-draaibank 410x1000

De CNC-draaimachine 410x1000 is bedoeld voor kleine en middelgrote industriële bedrijven die gespecialiseerd zijn in metaalbewerking, waaronder de machinebouw, de automobielindustrie en de precisie-industrie. De machine is geschikt voor het draaien van onderdelen met een maximale diameter van 410 mm, zoals assen, bussen, flenzen of precisieonderdelen met een gewicht tot 2400 kg. Dankzij de compacte afmetingen (2680 x 1600 x 2040 mm) kan de machine worden geïnstalleerd in werkplaatsen met beperkte ruimte, en de compatibiliteit met CAD/CAM-systemen vergemakkelijkt de integratie met bewerkingscentra in geautomatiseerde productielijnen.

Standaarduitrusting van de CNC-draaibank 410x1000

• SINUMERIK 808D-besturing in het Pools

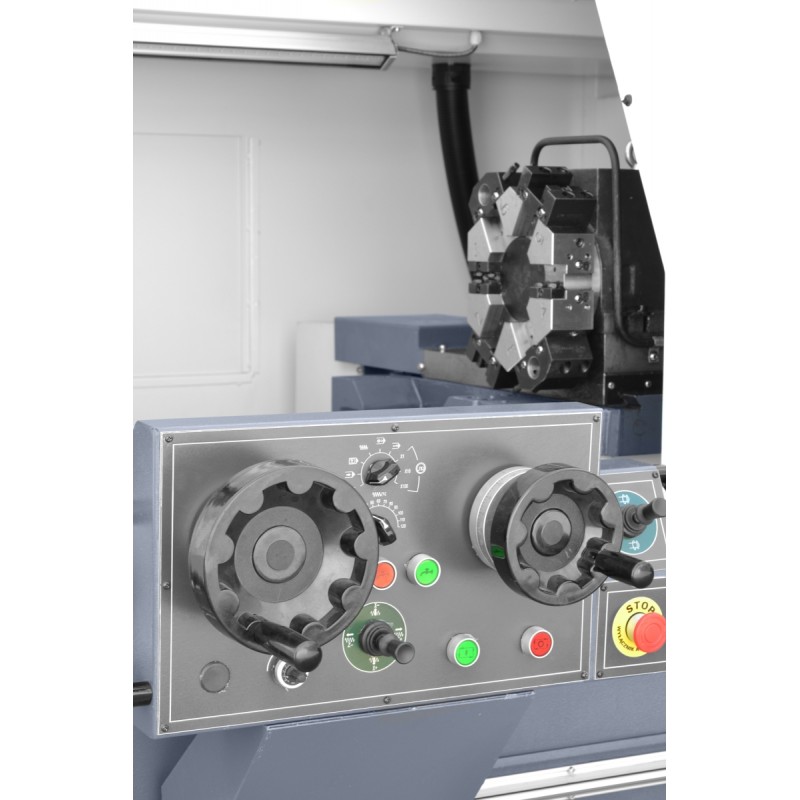

• paneel voor handmatig draaien
• Teach-In-functie
• servo-aandrijvingen van SIEMENS

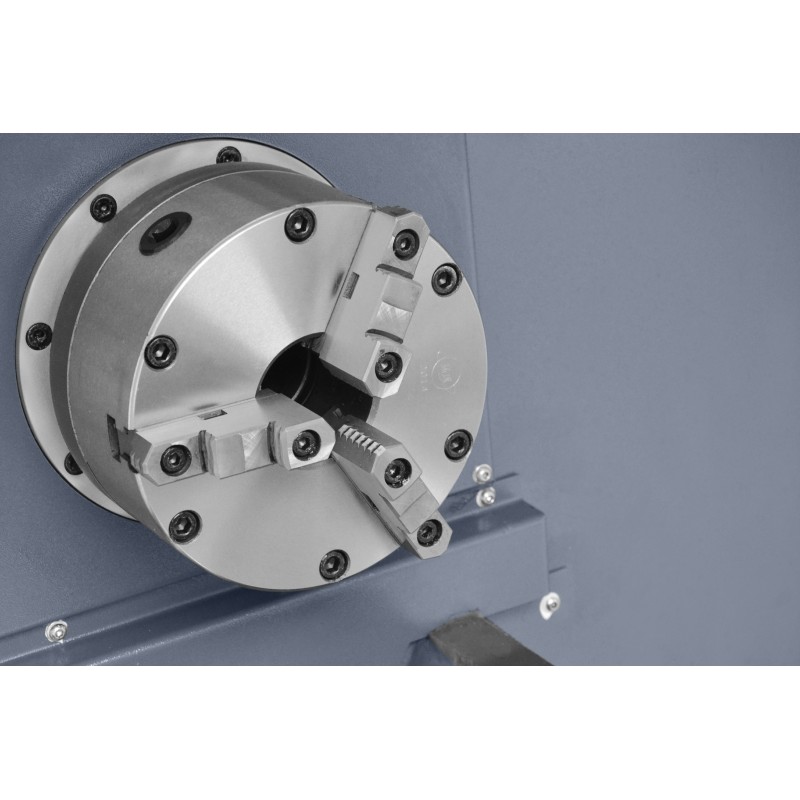

• handmatige 3-klauwspankop
• 6-posities revolverkop
• set zachte klauwen
• handmatige steun
• koelsysteem
• automatisch smeersysteem voor tandwielkasten en geleiders
• 24V halogeenverlichting
• gebruiksaanwijzing in het Pools
• EG-verklaring

Optionele uitrusting CNC-draaibanken 410x1000

• besturing: SINUMERIK 828D, Fanuc, GSK
• verplaatsbare steun
• vaste steun
• gereedschapssensor
• spaanband
• hydraulische spankop
• hydraulische steun
• extra zachte bekken
• harde bekken
• hulsbekken
• grijper voor bewerkte onderdelen
• staaftoevoer
• gereedschapshouders
• CAD/CAM-software

Technische parameters CNC-draaibank 410x1000

CNC-besturingen – Siemens Sinumerik 808D, SINUMERIK 828D en Fanuc Oi-TF

De CNC-draaibanken 410x10000 zijn uitgerust met professionele besturingssystemen van gerenommeerde fabrikanten zoals Siemens, Fanuc en GSK. Deze zorgen voor precisie, betrouwbaarheid en flexibiliteit bij het aanpassen aan verschillende productie-eisen, van eenvoudige bewerkingen tot complexe bewerkingsprocessen.

Siemens Sinumerik 808D – compacte CNC-besturing voor basistoepassingen

Siemens Sinumerik 808D is een voordelige CNC-besturing speciaal voor draai- en freesmachines uit de instapklasse, ideaal voor kleine en middelgrote bedrijven. De belangrijkste kenmerken zijn:

• Intuïtieve bediening: De grafische interface en de Teach-In-functie vergemakkelijken het programmeren en beperken de inwerktijd voor operators tot een minimum.
• Hoge betrouwbaarheid: Robuuste constructie die bestand is tegen stof en vocht, wat zorgt voor stabiliteit in zware werkplaatsomstandigheden.
• Compatibiliteit: speciaal ontworpen voor machines met standaardvereisten, met eenvoudige integratie van SIEMENS-servo-aandrijvingen.
• Kostenoptimalisatie: Laag energieverbruik en minimale onderhoudsvereisten, ideaal voor beginnende CNC-gebruikers.

CNC-besturingen – Siemens en Fanuc

De CNC-draaibank 410x1000 biedt geavanceerde CNC-besturingssystemen, zoals SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D en Fanuc Oi-TF, die precisie, betrouwbaarheid en gebruiksgemak garanderen:

SIEMENS SINUMERIK 808 Advanced

• Intuïtieve interface: Eenvoudig in gebruik, ideaal voor kleinere werkplaatsen en beginnende gebruikers.
• Betrouwbaarheid: Robuuste constructie die bestand is tegen zware industriële omstandigheden.
• Kostenefficiëntie: Speciaal ontworpen voor basisdraai- en freestoepassingen.

Siemens Sinumerik 828D

• Hoog rekenvermogen: Maakt dynamische bewerking en het uitvoeren van complexe cycli mogelijk.
• Integratie met CAD/CAM: Vergemakkelijkt de samenwerking met ontwerpsoftware.
• Geavanceerde functies: Optimalisatie van gereedschapspaden en uitbreidingsmogelijkheden met extra modules.

Fanuc Oi-TF

• Stabiliteit: Betrouwbaarheid bij serieproductie en langdurig gebruik.
• Geavanceerde draaicycli: Ideaal voor precisiebewerkingen, zoals draadsnijden en groeven.
• Intuïtieve bediening: De overzichtelijke interface versnelt het programmeren.

Download de handleiding voor Siemens Sinumerik 828/840

Download de handleiding voor SIEMENS SINUMERIK 808 Advanced

Met meer dan 20 jaar ervaring in het leveren van machines en technologische oplossingen is CORMAK toonaangevend in de industriële toelevering.

• 16 jaar ervaring in het onderhoud van Siemens CNC-besturingen.
• 15.000 m² magazijnruimte met ongeveer 12.000 machines en apparaten.
• Professionele service en technisch advies in elke fase van de samenwerking.

CORMAK – een Pools merk, beproefde oplossingen, hoge kwaliteit.

• Volledige garantie- en postgarantieservice uitgevoerd door gekwalificeerde ingenieurs.
• Machines met Europese veiligheidscertificaten, die voldoen aan de EU-normen.
• Uitgebreide ondersteuning bij het kiezen van de optimale oplossingen voor uw bedrijf.

Verhoog de efficiëntie van uw productie met de CNC-draaibank 410x1000. Neem contact met ons op voor een gedetailleerde offerte en professioneel advies!
