De industriële, hoogproductieve draaibank met schuin bed CK7150x750 wordt gekenmerkt door een compacte constructie en is gebruiks- en onderhoudsvriendelijk. Deze machine is speciaal ontworpen voor de bewerking van onderdelen van non-ferrometalen, ferrometalen en niet-metalen. De draaibank kan cilindrische en conische oppervlakken draaien, kopvlakken bewerken, uitboren, groeven maken, schroefdraad snijden, bolvormige oppervlakken draaien, enz., waardoor hij veelzijdig kan worden ingezet in de machinebouw, de automobielindustrie, de brandstofindustrie, de lichte industrie en de productie van elektrische componenten, voor zowel massaproductie als stukwerk. Gereedschapskop met 12 posities.

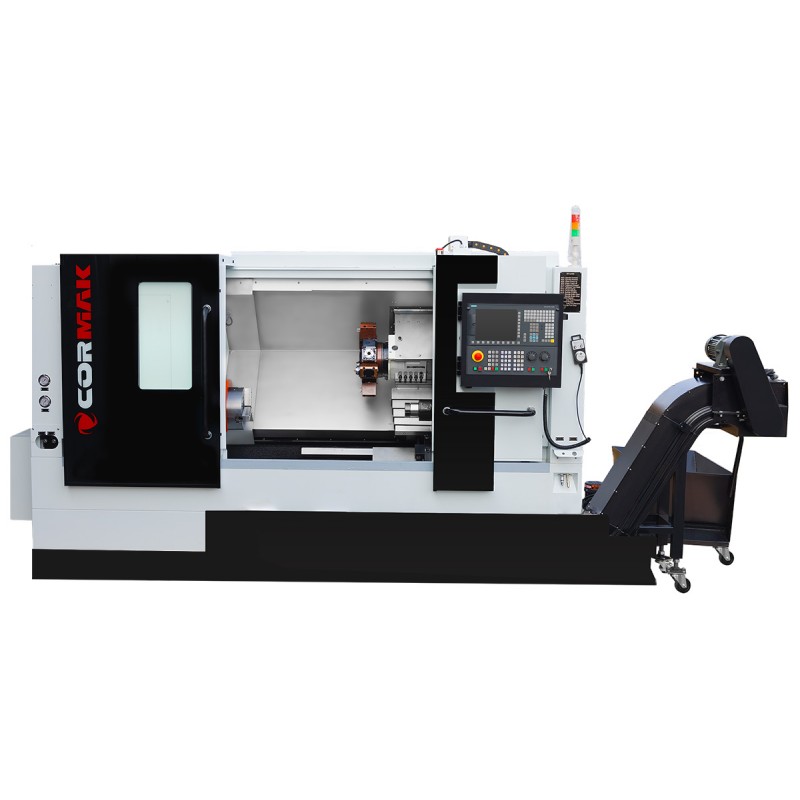

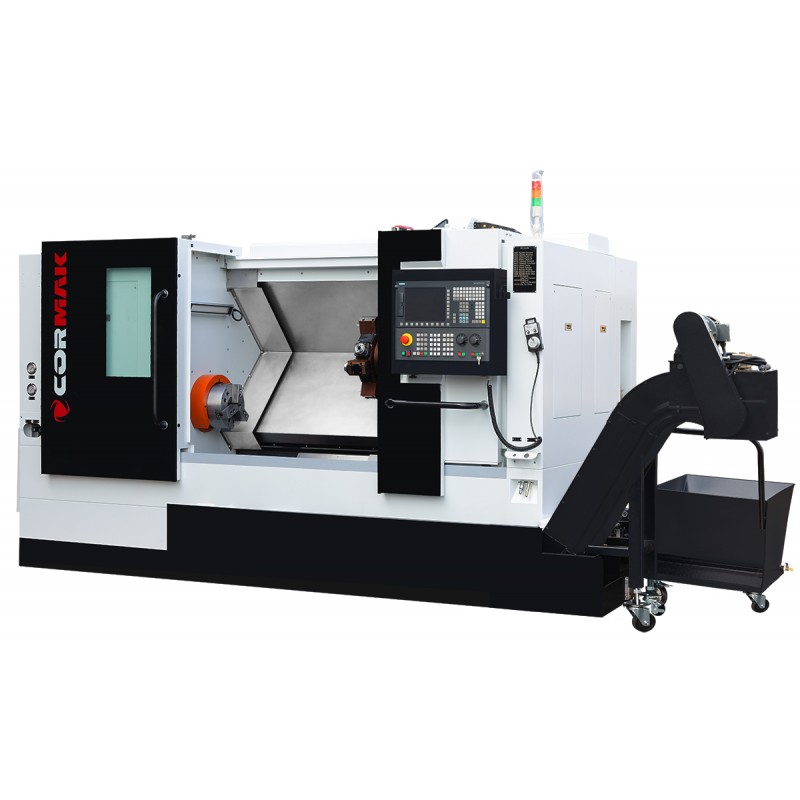

CNC-draaibank met schuin bed CK7150x750 – Cormak
De CNC-draaibank met schuin bed CK7150x750 is een geavanceerde industriële machine die is ontworpen voor nauwkeurige metaalbewerking. Uitgerust met een moderne Siemens Sinumerik 808D-besturing en een solide constructie, biedt deze machine betrouwbaarheid en hoge prestaties in veeleisende productieprocessen.
De CNC-draaibank CK7150x750 is een oplossing die is ontwikkeld voor moderne productiefaciliteiten die precisie, duurzaamheid en flexibiliteit vereisen bij de verspanende bewerking. Dankzij geavanceerde technologieën en een solide constructie biedt deze machine aanzienlijke operationele voordelen, waarbij stilstandtijd wordt geminimaliseerd en de kwaliteit van de afgewerkte onderdelen wordt gemaximaliseerd. Hieronder presenteren we de specifieke voordelen die deze draaibank onderscheiden op de markt:
De industriële draaibank CK7150x750 is ontworpen met een schuin bed, dat zorgt voor uitstekende stijfheid en een efficiënte afvoer van spanen. Deze constructie minimaliseert thermische en mechanische vervormingen, wat zich vertaalt in bewerkingsprecisie en een langere levensduur van de machine.
De spil met een doorlaat van 52 mm (met optie 66 mm of 86 mm) en een opspanning van 210 mm wordt aangedreven door een motor met een vermogen van 11 kW. De spilsnelheid tot 3000 tpm maakt het mogelijk de parameters aan te passen aan de bewerking van verschillende materialen, van lichte legeringen tot hard staal.
De 12-positie revolverkop maakt een snelle wisseling van gereedschappen met afmetingen van 25x25 mm mogelijk, met de optie van aangedreven gereedschappen, wat de productieflexibiliteit verhoogt. Het automatische smeersysteem voor de geleiders en tandwielen zorgt voor een soepele werking en minimaliseert mechanische slijtage.
Een efficiënt koelsysteem voorkomt oververhitting van het werkstuk en het gereedschap, wat cruciaal is bij langdurige seriebewerkingen. De hydraulische steun met een bus met een diameter van 88 mm, een verplaatsing van 85 mm en een MK5-conus zorgt voor een stabiele bevestiging van werkstukken met een lengte tot 750 mm.
De CK7150x750 CNC-metaaldraaibank combineert geavanceerde technologie met een solide constructie en zorgt zo voor uitzonderlijke precisie en efficiëntie. Het schuine bed vermindert trillingen, waardoor gladde oppervlakken en nauwkeurige afmetingen van de werkstukken worden verkregen. De maximale draaidiameter boven het bed bedraagt 500 mm en boven de steun 290 mm, waardoor een breed scala aan onderdelen kan worden bewerkt. De hoge positioneringsnauwkeurigheid (0,001 mm) en snelle voedingen zorgen voor efficiëntie bij zowel stuk- als serieproductie.
De numerieke draaibank CK7150x750 is de ideale oplossing voor productiebedrijven die betrouwbare machines voor verspanende bewerkingen nodig hebben. De machine wordt toegepast in:
| Draaidiameter boven het bed | 500 mm |
| Draaidiameter boven de steun | 290 mm |
| Max. werkstuklengte | 750 mm |
| Verplaatsing in X-/Z-as | 500/210 mm |
| Spildoorlaat | 52 mm (optie 66,86) |
| Spiltoerental | 3000 tpm |
| Spanklemmaat | 210 |
| Spindelmotor | 11 kW |
| Positioneringsnauwkeurigheid X / Z | 0,001 mm |
| Afmetingen gereedschap | 25x25 mm OPTIE AANGEDREVEN GEREEDSCHAPPEN |
| Aantal gereedschappen | 12 |
| Diameter van de spilbus | 88 mm |
| Uitschuifbaarheid van de spilbus | 85 mm |
| Conus van de kop | MK5 |
| Afmetingen L/B/H | 3700x1800x2100 mm |
| Gewicht | 4600 kg |
De CNC-draaibanken CK7150 x750 zijn uitgerust met professionele besturingssystemen van gerenommeerde fabrikanten zoals Siemens, Fanuc en GSK. Deze zorgen voor precisie, betrouwbaarheid en flexibiliteit bij het aanpassen aan verschillende productie-eisen, van eenvoudige bewerkingen tot complexe bewerkingsprocessen.

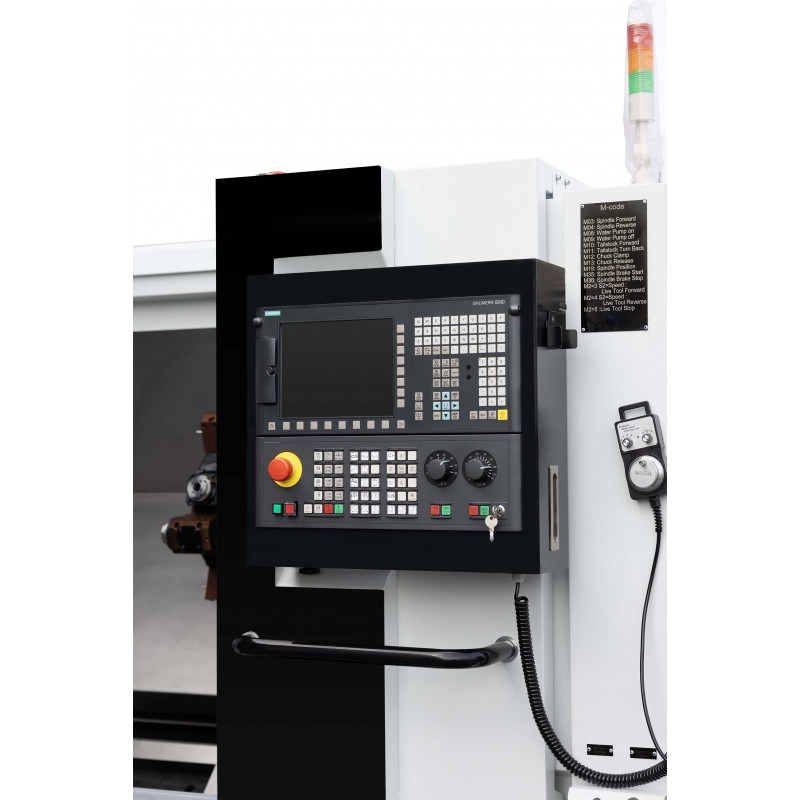

Siemens Sinumerik 808D is een voordelige CNC-besturing speciaal voor draai- en freesmachines uit de instapklasse, ideaal voor kleine en middelgrote bedrijven. De belangrijkste kenmerken zijn:
De CNC-draaibank CK7150 x750 biedt geavanceerde CNC-besturingssystemen, zoals SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D en Fanuc Oi-TF, die precisie, betrouwbaarheid en gebruiksgemak garanderen:
Download de handleiding voor Siemens Sinumerik 828/840
Download de handleiding voor SIEMENS SINUMERIK 808 Advanced
Met meer dan 20 jaar ervaring in het leveren van industriële machines is CORMAK marktleider in de sector. Onze CNC-draaimachines voldoen aan de hoogste kwaliteits- en veiligheidsnormen, bevestigd door CE-certificaten. Wij bieden professionele service tijdens en na de garantieperiode, evenals deskundig technisch advies.
Investeer in een CNC-draaibank met schuin bed CK7150x750 en verhoog de efficiëntie van uw productie. Neem contact op met ons team voor gedetailleerde informatie en om de machine aan uw behoeften aan te passen. Bestel nu!
