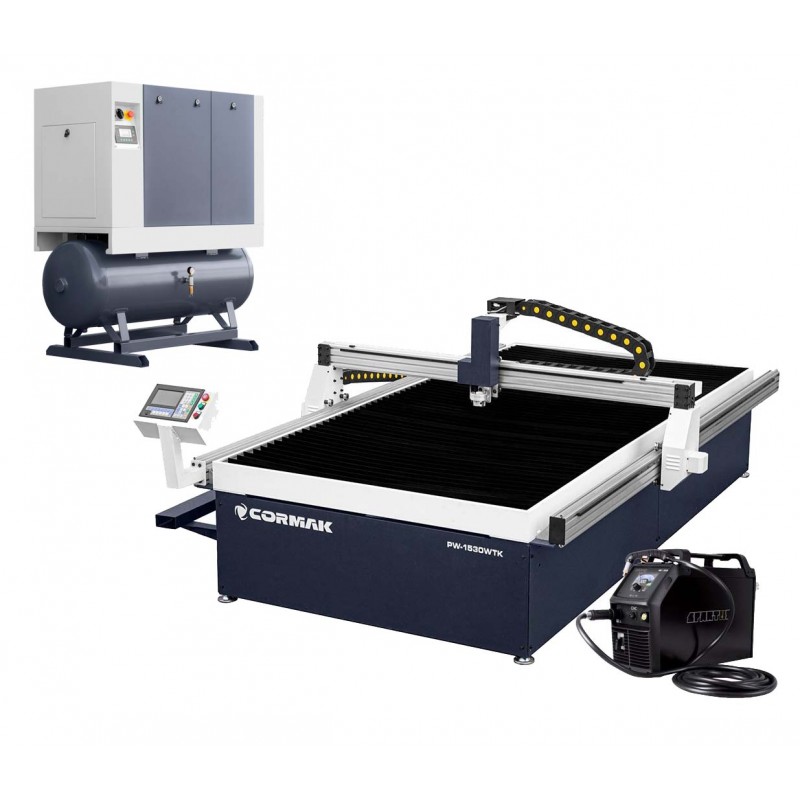

The CNC plasma cutting machine with a water table, complete with the Luft 700 compressor and SPARTUS® ProCUT 125CNC power source, is designed for cutting sheet metal components into any pre-programmed shape. This machine features a robust structure and easy operation. Our CNC cutter ensures repeatability and high positioning accuracy (0.1 mm), enabling cut shapes to be transferred directly to the next production stage.
The water table provides reduced consumable wear, improved cutting quality, and lower fume generation — no need for separate fume or dust extraction.
CORMAK plasma plotters are durable, reliable and user-friendly solutions for precise plasma cutting.
| Compressor | |
| Motorvermogen | 5,5 kW |
| Totale afmetingen van de set | 1250 x 600 x 850 mm |
| Gewicht | 120 kg |
| Spanning | 400 V/50 Hz |
| Afmetingen uitlaataansluiting | 1/2" |
|
Capaciteit 0-6 bar Bij 6 bar Bij 8 bar Bij 10 bar |
gemiddeld 690 l/min. 650 l/min. 650 l/min. 630 l/min. |
Technische gegevens van de IZBERG N10S-droger |
|
| Motorvermogen | 0,29 kW |
| Diameter van de uitlaat- en inlaatpijp (BSP) | 1" |
| Werking in systemen tot | 10 bar |
| Inlaattemperatuur | ≤38 °C |
| Afmetingen | 700 x 420 x 650 mm |
| Capaciteit | 1500 l/min |
| Spanning | 230 V |
| Gewicht | 45 kg |
| Type en hoeveelheid koelmiddel | R134a, 400 g |
| Voedingsspanning | ~3 × 400 V ± 10% 50 / 60 Hz |
| Snijstroom [A] | 20 – 100 |
| Max. snijdikte [mm] | 55 |
| Inschakelduur [%] | 100 |
| PLASMA-PARAMETERS | |
| Uitgangsspanning [V] | 88 - 106 |
| Aanbevolen werkdruk [bar] | 5,5 |
| Luchtverbruik [l/min] | 250 |
| Naloopgas | ja |
| Contactloze boogontsteking zonder HF | ja |
| 2T / 4T | ja |
| OVERIGE PARAMETERS | |
| Stroomverbruik [A] | 28 |
| Vermogensfactor (cosφ) | 0,76 |
| Rendement η [%] | 85 |
| Isolatieklasse | H |
| Beschermingsgraad | IP21S |
| Gewicht [kg] | 32 |
| Afmetingen [mm] | 770 × 270 × 490 |
De plotter is voorbereid voor transport om de bewegende onderdelen te beschermen en de afmetingen te verkleinen.
De bewegende onderdelen en afschermingen die tijdens het laden en lossen beschadigd kunnen raken, moeten worden gemonteerd.
Wij bieden de mogelijkheid om het apparaat gemonteerd te leveren – dit wordt individueel afgestemd op basis van de afmetingen van de machine.
