De Cormak-buisdraaimachine is een geavanceerde industriële machine die is ontworpen voor de nauwkeurige en efficiënte bewerking van werkstukken met grote diameters en lengtes. Dankzij de mogelijkheid om onderdelen met een diameter tot 800 mm te draaien en een spindeldoorlaat van 130 mm, is het apparaat ideaal voor de bewerking van buizen en moffen die onder andere worden gebruikt in de olie-, gas-, hydraulische en constructie-industrie.
De draaibank is uitgerust met een dubbelzijdig spilopspansysteem en zorgt voor een stabiele opspanning van zelfs zeer lange werkstukken, wat zich vertaalt in een hoge nauwkeurigheid en werkveiligheid. De stijve constructie, de krachtige aandrijving en de eenvoudige bediening maken er een betrouwbaar gereedschap van in intensieve productieomstandigheden.
De CNC-buisdraaibank CKT800X3000 met een spindeldoorlaat van 130 mm is een geavanceerde numerieke draaibank die is ontworpen voor de nauwkeurige bewerking van buizen en metalen onderdelen in veeleisende industriële omgevingen. Uitgerust met een Siemens Sinumerik 808D-besturing en een solide constructie, garandeert deze machine hoge precisie, betrouwbaarheid en efficiëntie in productietoepassingen.
De CNC-buisdraaibank CKT800X3000 met een spindeldoorlaat van 130 mm biedt geavanceerde technologische oplossingen en een solide constructie, wat gebruikers aanzienlijke voordelen oplevert in productieprocessen. De belangrijkste voordelen zijn:
De CKT800X3000 CNC-metaaldraaibank met een spindeldoorlaat van 130 mm is een uitstekende oplossing voor productiebedrijven die een betrouwbare en nauwkeurige machine nodig hebben voor de bewerking van lange werkstukken en buizen.
De CNC-buisdraaibank CKT800X3000 met een spindeldoorlaat van 130 mm is ontworpen met het oog op duurzaamheid, precisie en gebruiksgemak. De belangrijkste onderdelen zijn:
De massieve machinebehuizing en het brede bed zorgen voor uitzonderlijke stijfheid en trillingsdemping. De klauwafstand van 3000 mm en de maximale draaidiameter van 800 mm maken het mogelijk om lange werkstukken, zoals buizen en assen, te bewerken met behoud van een hoge stabiliteit.

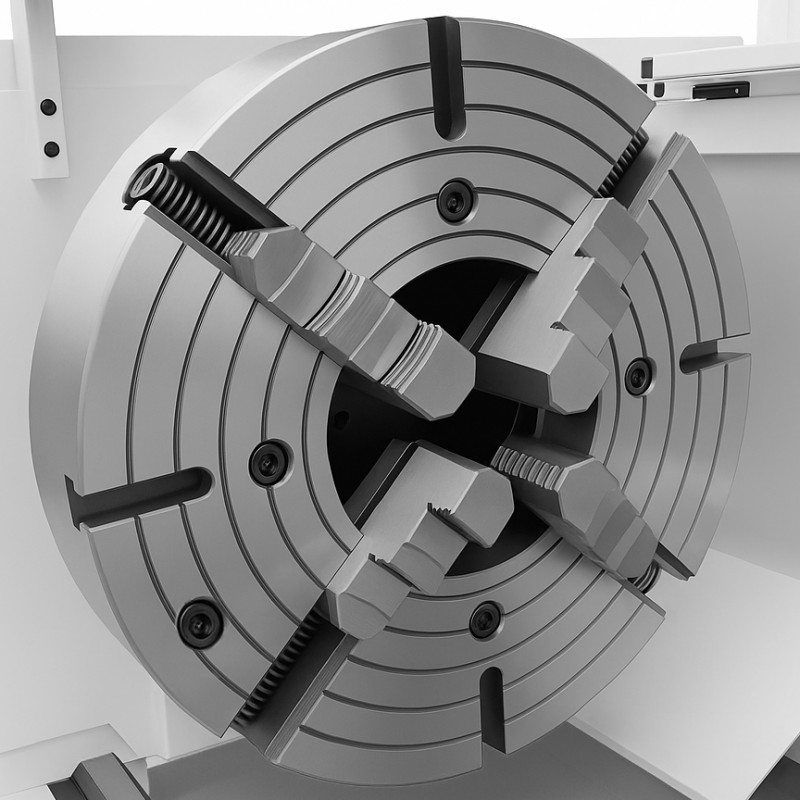

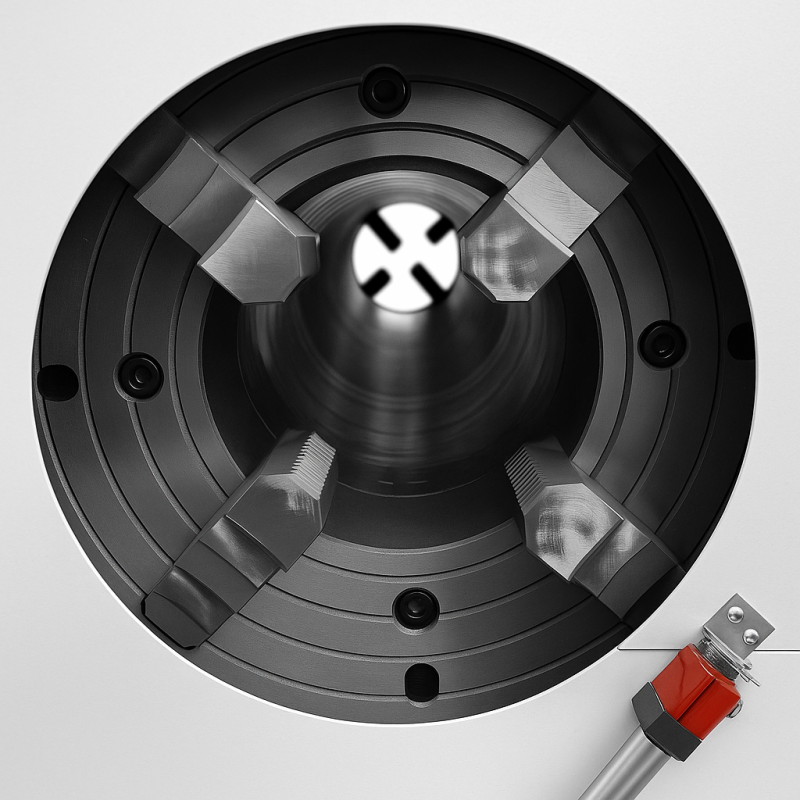

De spil met een doorlaat van 130 mm (optioneel 220 mm) en een toerentalbereik van 22-800 tpm, aangedreven door een motor met een vermogen van 11 kW, zorgt voor een hoge verspaningscapaciteit. De standaard 4-klauwplaat van 520 mm (optioneel 3-klauwplaat van 400 mm) garandeert een stevige bevestiging van de werkstukken.
Lineaire geleidingen en nauwkeurige servoaandrijvingen zorgen voor een soepele beweging in de X/Z-assen (verplaatsing 420/2850 mm) met een versnelde voedingssnelheid van 4/8 m/min, waardoor positioneringsfouten worden geminimaliseerd en een hoge werkdynamiek wordt gegarandeerd.
De standaardbesturing Siemens Sinumerik 808D (optioneel Siemens 828D of Fanuc Oi-TF) maakt nauwkeurige programmering en optimalisatie van bewerkingsprocessen mogelijk. Het compacte bedieningspaneel met beschermingsgraad IP65 garandeert betrouwbaarheid in zware werkplaatsomstandigheden, terwijl de RS-232-interface de integratie met CAD/CAM-systemen vergemakkelijkt.
De industriële draaibank CKT800X3000 met een spindeldoorlaat van 130 mm biedt een hoge precisie dankzij de geavanceerde CNC-besturing en de solide constructie. De herhaalbaarheid van de X/Z-assen op het niveau van 0,012/0,02 mm en 0,025 mm, in combinatie met een voedingssnelheid van 4/8 m/min, maakt het mogelijk de gereedschapspaden te optimaliseren, waardoor de cyclustijd wordt verkort en de productiviteit wordt verhoogd. Dankzij de krachtige motor van 11 kW is de machine ideaal voor de bewerking van werkstukken in serie- en stukproductie.
De CNC-metaaldraaibank CKT800X3000 met een spindeldoorlaat van 130 mm wordt toegepast in veeleisende sectoren, zoals:
Dankzij de grote werkruimte en geavanceerde configuratiemogelijkheden is de CNC-draaibank een uitstekende keuze voor middelgrote en grote productiebedrijven.
De CORMAK CKT800x3000 CNC-buisdraaimachines zijn uitgerust met professionele besturingssystemen van gerenommeerde fabrikanten zoals Siemens, Fanuc en GSK. Deze zorgen voor precisie, betrouwbaarheid en flexibiliteit bij het aanpassen aan verschillende productie-eisen, van eenvoudige bewerkingen tot complexe bewerkingsprocessen.
Siemens Sinumerik 808D is een voordelige CNC-besturing speciaal voor draai- en freesmachines uit de instapklasse, ideaal voor kleine en middelgrote bedrijven. De belangrijkste kenmerken zijn:
De CORMAK CKT800x3000 CNC-buizen-draaibank biedt geavanceerde CNC-besturingssystemen, zoals SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D en Fanuc Oi-TF, die precisie, betrouwbaarheid en gebruiksgemak garanderen:
Download de handleiding voor Siemens Sinumerik 828/840
Download de handleiding voor SIEMENS SINUMERIK 808 Advanced
| Spantafstand | 3000 mm |
| Maximale draaidiameter | 800 mm |
| Maximale draaidiameter boven de steun | 420 mm |
| Spilopening | 130 mm |
| Gereedschappen | 4 (optie 6, 8) |
| Spiltoerental | 22-108, 60-300, 240-800 tpm |
| Maximale verplaatsing X/Z-as | 420/2850 mm |
| Versnelde voedingssnelheid X/Z-as | 4/8 m/min |
| Herhaalbaarheid X/Z-as | 0,012/0,02; 0,025 mm |
| Diameter van de spilbus | 100 mm |
| Maximale verplaatsing van de spilbus | 250 mm |
| Eindstuk van de spilbus | MT5 |
| Motorvermogen | 11 kW |
| Gewicht | 6000 kg |
| Afmetingen | 5307 x 2040 x 1855 mm |
Als ervaren fabrikant van CNC-machines levert CORMAK al meer dan 20 jaar betrouwbare oplossingen voor de industrie. Onze CNC-draaibanken voor metaal voldoen aan de hoogste kwaliteitsnormen, beschikken over Europese veiligheidscertificaten en worden ondersteund door een professionele service. Dankzij onze uitgebreide opslagfaciliteiten (meer dan 15.000 m²) en een team van specialisten bieden wij uitgebreide technische ondersteuning en advies.
Door te kiezen voor een industriële draaibank van CORMAK investeert u in precisie, betrouwbaarheid en langdurige efficiëntie van uw productie.
Verhoog de productiviteit en precisie van uw productie met de CNC-buisdraaimachine CKT800X3000 met een spindeldoorlaat van 130 mm. Neem contact op met ons team voor gedetailleerde informatie, een offerte op maat of om een demonstratie van de machine af te spreken.
▶
