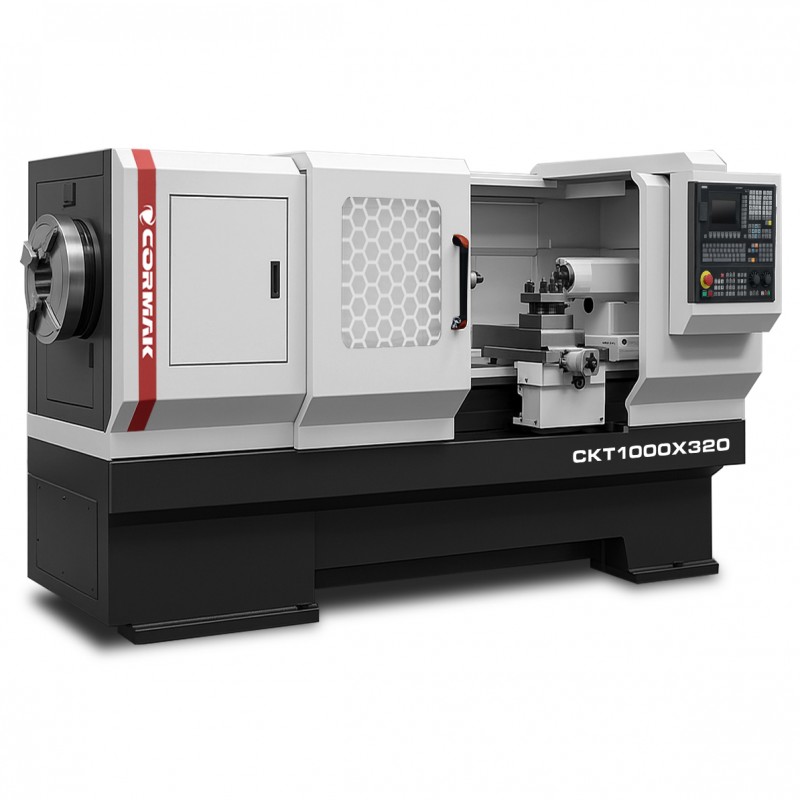

Cormak Pipe Lathe is an efficient and reliable solution designed for precision machining of large-diameter and long components. The machine enables turning of parts up to 1000 mm in diameter and offers a 320 mm spindle bore, making it ideal for machining pipes and sleeves used in the oil, gas, hydraulic and construction industries.
Equipped with a double workpiece clamping system, the lathe ensures machining stability even with very long components, directly translating into high precision and operational safety. The solid construction, powerful drive and easy-to-use control unit guarantee reliable performance under continuous production, delivering high repeatability, durability and machining efficiency.
De CNC-buisdraaibank CKT1000X3000 met een spildoorlaat van 320 mm is een geavanceerde numerieke draaibank die is ontworpen voor de nauwkeurige bewerking van buizen en metalen onderdelen in veeleisende industriële omgevingen. Uitgerust met een Siemens Sinumerik 808D-besturing en een robuuste constructie, biedt deze machine uitzonderlijke precisie, efficiëntie en betrouwbaarheid in industriële toepassingen.
De CNC-buisdraaibank CKT1000X3000 met een spindeldoorlaat van 320 mm combineert moderne technologie met een solide constructie, wat gebruikers aanzienlijke voordelen biedt in productieprocessen. De belangrijkste voordelen zijn:
De CKT1000X3000 CNC-metaaldraaibank met een spildoorlaat van 320 mm is de ideale oplossing voor productiebedrijven die een betrouwbare en nauwkeurige machine nodig hebben voor de bewerking van lange buizen en metalen werkstukken.
De CNC-buisdraaibank CKT1000X3000 met een spindeldoorlaat van 320 mm is ontworpen met het oog op duurzaamheid, precisie en gebruiksgemak. De belangrijkste onderdelen zijn:
De massieve machinebehuizing en het brede bed zorgen voor uitzonderlijke stijfheid en trillingsdemping. De klauwafstand van 3000 mm en de maximale draaidiаметър van het werkstuk van 1000 mm maken het mogelijk om zeer lange werkstukken, zoals buizen en assen, te bewerken met behoud van een hoge stabiliteit.

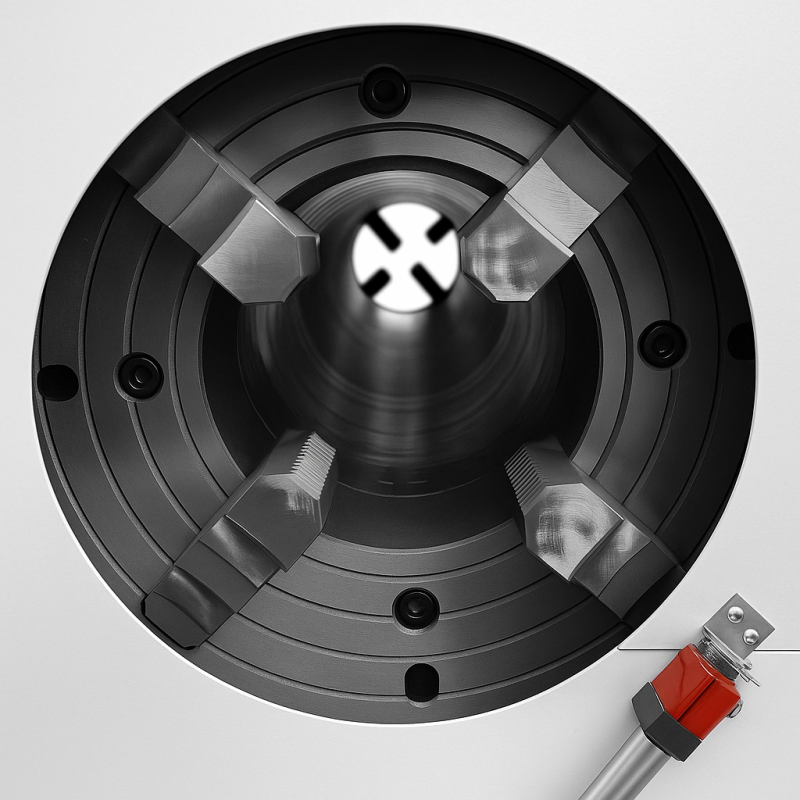

De spil met een doorlaat van 320 mm (optioneel 270 mm) en een toerentalbereik van 22-300 tpm, aangedreven door een motor met een vermogen van 11 kW, zorgt voor een hoge verspaningscapaciteit. De standaard 4-klauwplaat van 630 mm (optioneel 3-klauwplaat van 400 mm) garandeert een stevige bevestiging van de werkstukken.
Lineaire geleidingen en nauwkeurige servoaandrijvingen zorgen voor een soepele beweging in de X/Z-assen (verplaatsing 2850/620 mm) met een versnelde voedingssnelheid van 4/8 m/min, waardoor positioneringsfouten worden geminimaliseerd en een hoge werkdynamiek wordt gegarandeerd.
De standaardbesturing Siemens Sinumerik 808D (optioneel Siemens 828D of Fanuc Oi-TF) maakt nauwkeurige programmering en optimalisatie van bewerkingsprocessen mogelijk. Het compacte bedieningspaneel met beschermingsgraad IP65 garandeert betrouwbaarheid in zware werkplaatsomstandigheden, terwijl de RS-232-interface de integratie met CAD/CAM-systemen vergemakkelijkt.
De industriële draaibank CKT1000X3000 met een spildoorlaat van 320 mm biedt een hoge precisie dankzij de geavanceerde CNC-besturing en de solide constructie. De herhaalbaarheid van de X/Z-assen op het niveau van 0,012/0,02 mm en 0,025 mm, in combinatie met een voedingssnelheid van 4/8 m/min, maakt het mogelijk de gereedschapspaden te optimaliseren, waardoor de cyclustijd wordt verkort en de productiviteit wordt verhoogd. Dankzij de krachtige motor van 11 kW is de machine ideaal voor de bewerking van lange werkstukken in serie- en stukproductie.
De CNC-metaaldraaibank CKT1000X3000 met een spindeldoorlaat van 320 mm wordt toegepast in veeleisende sectoren, zoals:
Dankzij de grote spindelsafstand en geavanceerde configuratiemogelijkheden is de CNC-draaibank een uitstekende keuze voor grote productiebedrijven.
De CNC-buisdraaibank CKT1000X3000 met een spildoorlaat van 320 mm biedt professionele CNC-besturingen van gerenommeerde fabrikanten, zoals Siemens en Fanuc, die precisie, efficiëntie en gebruiksgemak garanderen.
Sinumerik 808D is een voordelige CNC-besturing voor CNC-draaibanken voor metaal, die het volgende biedt:
Sinumerik 828D is een professionele CNC-besturing voor industriële draaibanken, die het volgende biedt:
Fanuc Oi-TF is een betrouwbare CNC-besturing voor CNC-draaibanken, die het volgende biedt:
Kies de CNC-besturing die bij uw behoeften past om de efficiëntie en precisie van uw productieprocessen te verhogen!
| Spilafstand | 3000 mm |
| Maximale draaidiameter werkstuk | 1000 mm |
| Maximale draaidiameter boven de steun | 620 mm |
| Maximale lengte van het werkstuk (bij draaien tussen spantang en spil) | 3000 mm |
| Doorgang van de spil | 320 mm |
| Gereedschappen | 4 (optie 6, 8) |
| Spiltoerental (2 versnellingen) | 22-108, 60-300 tpm |
| Maximale verplaatsing X/Z-as | 2850/620 mm |
| Versnelde voedingssnelheid X/Z-as | 4/8 m/min |
| Herhaalbaarheid X/Z-as | 0,012/0,02; 0,025 mm |
| Diameter van de spilbus | 100 mm |
| Maximale verplaatsing van de spilbus | 250 mm |
| Eindstuk van de spilbus | MT5 |
| Motorvermogen | 11 kW |
| Gewicht | 9000 kg |
| Afmetingen | 5307 x 2040 x 1855 mm |
Als ervaren fabrikant van CNC-machines levert CORMAK al meer dan 20 jaar betrouwbare oplossingen voor de industrie. Onze CNC-draaibanken voor metaal voldoen aan de hoogste kwaliteitsnormen, beschikken over Europese veiligheidscertificaten en worden ondersteund door een professionele service. Dankzij onze uitgebreide opslagfaciliteiten (meer dan 15.000 m²) en een team van specialisten bieden wij uitgebreide technische ondersteuning en advies.
Door te kiezen voor een industriële draaibank van CORMAK investeert u in precisie, betrouwbaarheid en langdurige efficiëntie van uw productie.
Verhoog de productiviteit en precisie van uw productie met de CNC-buisdraaibank CKT1000X3000 met een spindeldoorlaat van 320 mm. Neem contact op met ons team voor gedetailleerde informatie, een offerte op maat of om een demonstratie van de machine te regelen.
▶
