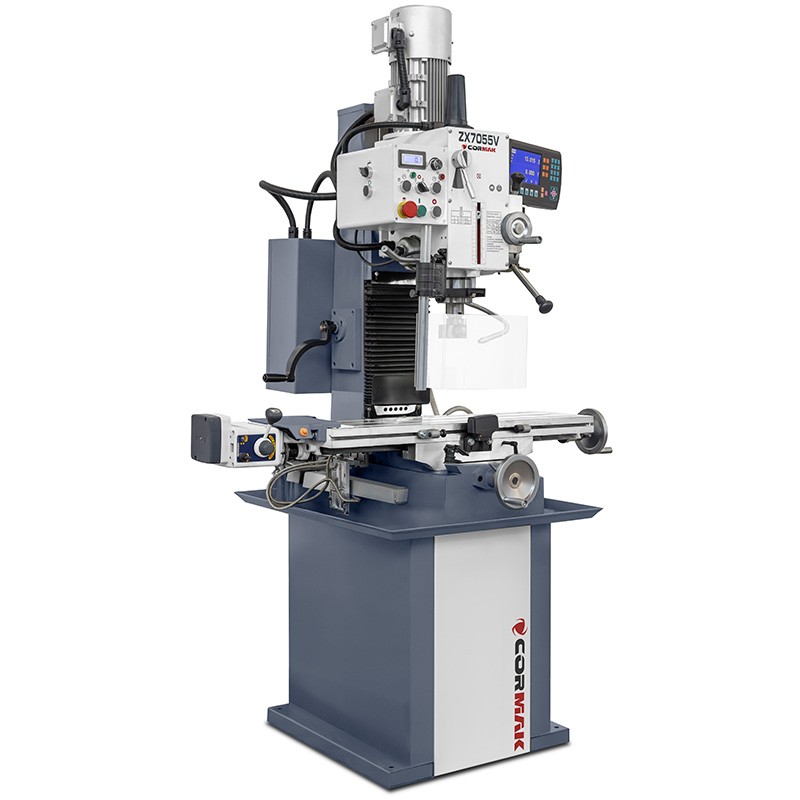

Frees- en boormachine ZX 7055 VARIO DRO – professionele frees- en boormachine voor nauwkeurige metaalbewerking
De frees- en boormachine ZX 7055 VARIO DRO van het merk CORMAK is een krachtige universele freesmachine voor het boren, frezen en tappen in staal en gietijzer. De constructie op basis van een massief gietijzeren frame, traploos instelbare toerentallen in twee bereiken en een digitale positie-uitlezing zorgen voor herhaalbare nauwkeurigheid bij stukwerk en kleine series.
Belangrijkste voordelen van de machine
- Stijve, gietijzeren basis en kolom – stabiliteit bij de bewerking van veeleisende werkstukken, vermindering van trillingen en een langere levensduur van de gereedschappen.
- Traploze regeling van het spiltoerental in 2 bereiken: 75–438 tpm (langzaam) en 438–2500 tpm (snel) – optimale afstemming van de parameters op de diameter van het gereedschap en het materiaal.
- Digitale uitlezing (DRO) van 2 assen – snelle positionering zonder afleesfouten van de schaalverdeling, kortere insteltijd.
- Automatische spilvoeding – gelijkmatig verspanen en minder risico op breuk van de boor bij diep boren.
- Schroefdraadfunctie – zodra de ingestelde schroefdraaddiepte is bereikt, schakelt de spil over op terugloop
- Geslepen tandwielen – stille werking van de tandwielkast en stabiel koppel op de spil.
- Zwaluwstaartgeleiders op de assen – nauwkeurige beweging van de tafel en betrouwbare geometrie.
- Draaikop ±90° en hoogteverstelling – eenvoudig afschuinen, voorboren en hoekbewerkingen uitvoeren.
- Links-/rechtsdraaiing – veilig tappen en terugtrekken van het gereedschap.
- Efficiënt koelsysteem dat tijdens de bewerking effectief warmte afvoert, oververhitting van het gereedschap en het materiaal voorkomt en zo de precisie van het werk en de levensduur van de snijgereedschappen verhoogt.
Constructie en technologie
De kern van de machine bestaat uit een zwaar gietijzeren frame met brede geleiders, dat doorbuiging tijdens frontaal en cilindrisch-frontaal frezen minimaliseert. De massieve kruistafel met groot werkoppervlak heeft een nauwkeurig geslepen vlak, wat een vlakke opstelling garandeert. De spil met MK4-conus wordt aangedreven door een S1/S6-motor van 1,5/1,8 kW met traploze toerentalregeling. Het geïntegreerde koelsysteem stabiliseert de temperatuur in de snijzone en verbetert de oppervlaktekwaliteit.
Nauwkeurigheid en productiviteit
De combinatie van een 2-assige DRO, geslepen tandwielen en solide geleidingen zorgt voor een hoge maatherhaalbaarheid en een glad oppervlak. De automatische spilvoeding en twee toerentalbereiken maken het mogelijk om stabiele parameters te kiezen voor het boren in staal tot Ø32 mm en gietijzer tot Ø45 mm, evenals voor vlakfrezen tot Ø80 mm en cilindrisch-vlakfrezen tot Ø28 mm. De ergonomische hoogteverstelling van de kop verkort de omsteltijden bij zowel serie- als stukproductie.
Toepassing
De ZX 7055 VARIO DRO wordt aanbevolen voor gereedschapmakerijen, onderhoudsafdelingen, slotenmakerijen en kleinschalige productie, waar een multifunctionele boor- en freesmachine vereist is die boren, frezen, verzinken en draadsnijden op één machine combineert.
Standaarduitrusting
- traploze regeling van het spiltoerental
- digitale uitlezing van 2 assen
- Freeskop 80 met wisselplaten
- boorkop
- koelsysteem
Optionele uitrusting
- automatische lengtevoeding van de tafel met snelheidsregeling
- freesmachinevoet
- koelsysteem
- draaibare, kantelbare en precisie-spanblokken
- verdeeltafels, verdeelmechanismen
- draadboorkoppen, freeskoppen
- schachtfrezen (HSS, HSSE, HSS-PM, VHM)
- boren met cilindrische en conische schacht
- freesplaten, hand- en machinetappen
- set bevestigingselementen
- gereedschapshouders (bussen, Weldon), aandrijfassen, boorhouders
Technische gegevens
-
standaard aflezing. Ontdek de betrouwbare eigenschappen die de ZX 7055V DRO tot een uitstekende keuze voor uw werkplaats maken:
-
Zwaar, stabiel gietijzer: De solide constructie van zwaar gietijzer vormt de basis voor duurzaamheid en precisie. De frees- en boormachine ZX 7055V DRO blijft stabiel, zelfs bij de meest veeleisende taken.
- De boor- en freesmachine beschikt over een traploze spiltoerentalregeling in twee bereiken:
langzaam: 75–438 tpm, snel: 438–2500 tpm.
-
Automatische spilvoeding: bespaar tijd en verhoog de productiviteit dankzij de automatische voeding. De verticale kop maakt een effectieve bewerking van materialen mogelijk zonder dat er voortdurend toezicht nodig is.
-
Massieve kruistafel met nauwkeurig geslepen oppervlak: Aandacht voor detail is een cruciaal onderdeel van het ontwerp. De massieve kruistafel met nauwkeurig geslepen oppervlak zorgt voor een uitstekende vlakheid, wat zich vertaalt in een nauwkeurige bewerking.
-
Zwaluwstaartgeleiders: Innovatieve zwaluwstaartgeleiders garanderen een soepele en nauwkeurige beweging in drie assen. Behaal uitstekende resultaten zonder compromissen.
-
Stille werking dankzij geslepen tandwielen: Concentreer u op het werk, niet op het geluid. De geslepen tandwielen zorgen ervoor dat de frees- en boormachine stil werkt, wat zorgt voor comfort in de werkomgeving.
-
Links- en rechtsdraaiend: Pas de machine aan uw behoeften aan. De mogelijkheid om in beide richtingen te draaien biedt extra flexibiliteit tijdens het bewerkingsproces.
-
Draaibare kop +/- 90° en in hoogte verstelbare kop: Pas u aan verschillende taken aan dankzij de draaifunctie van de kop van +/- 90° en de in hoogte verstelbare kop. Behaal nauwkeurige resultaten onder alle omstandigheden.
De frees- en boormachine ZX 7055V DRO is een modern gereedschap dat uw ervaring met het bewerken van materialen opnieuw definieert. Bestel vandaag nog en ervaar uitzonderlijke prestaties in uw werkplaats!
Machinevoet verkrijgbaar als optie
|
Technische parameters:
|
|
Maximale
boring
|
Gietijzer (HT200)
|
45 mm
|
|
staal
|
32 mm
|
|
Maximale kopfrezen
|
80 mm
|
|
Maximale cilindrisch-frontale freesdiepte
|
28 mm
|
|
Afmetingen werktafel
|
Groot: 820 x 240 mm
|
|
Tafelverplaatsing (X/Y)
|
595 / 185 mm
|
|
Maximale draadtrekcapaciteit
|
M24
|
|
Spilconus
|
MK4
|
|
Spiltoerental (omw./min)
|
Motor S1/S6 1,5/1,8 kW
|
Langzaam: 75-438
Snel: 438-2500
|
|
Spilverplaatsing
|
Handmatig: 107 mm
Automatisch: 100 mm
|
|
Afstand spil tot kolomoppervlak
|
250 mm
|
|
Maximale afstand tussen spilpunt en werktafel
|
445 mm
|
|
Nettogewicht
|
350 kg
|
|
Totale afmetingen
|
1084 x 924 x 1550 mm
hoogte met voetstuk 2150 mm
|
Neem contact op met een CORMAK-adviseur. Voeg de ZX 7055 VARIO DRO toe aan uw winkelwagen of stuur een offerteaanvraag – wij stellen een configuratie samen die is afgestemd op uw technologie.
