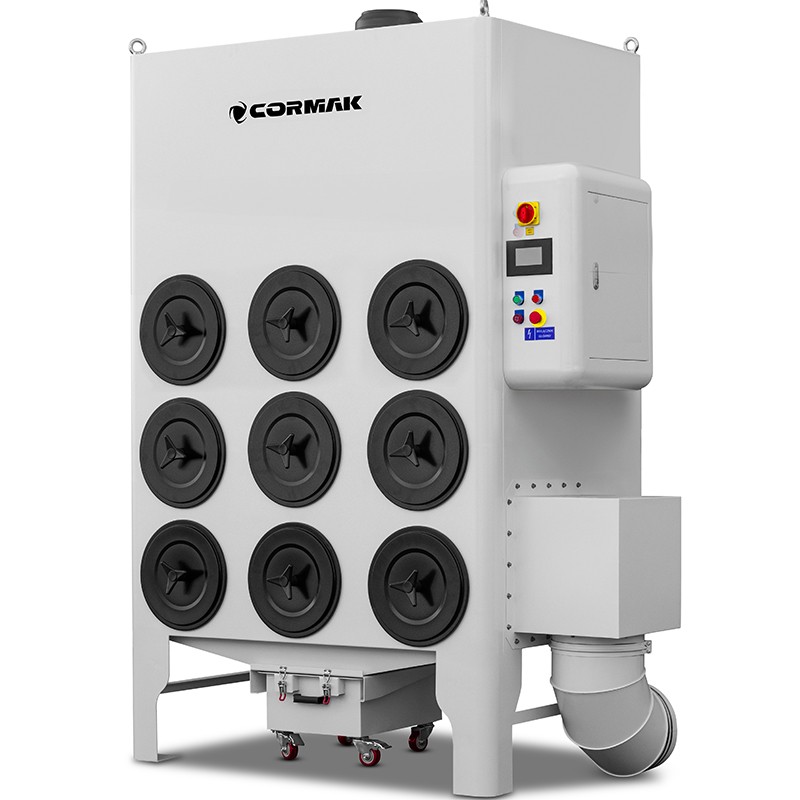

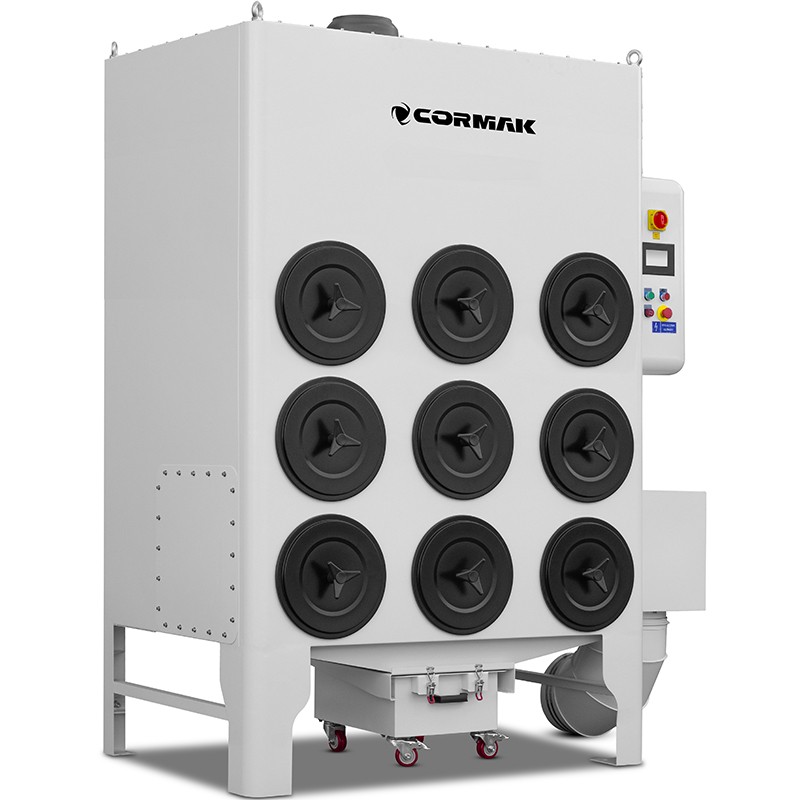

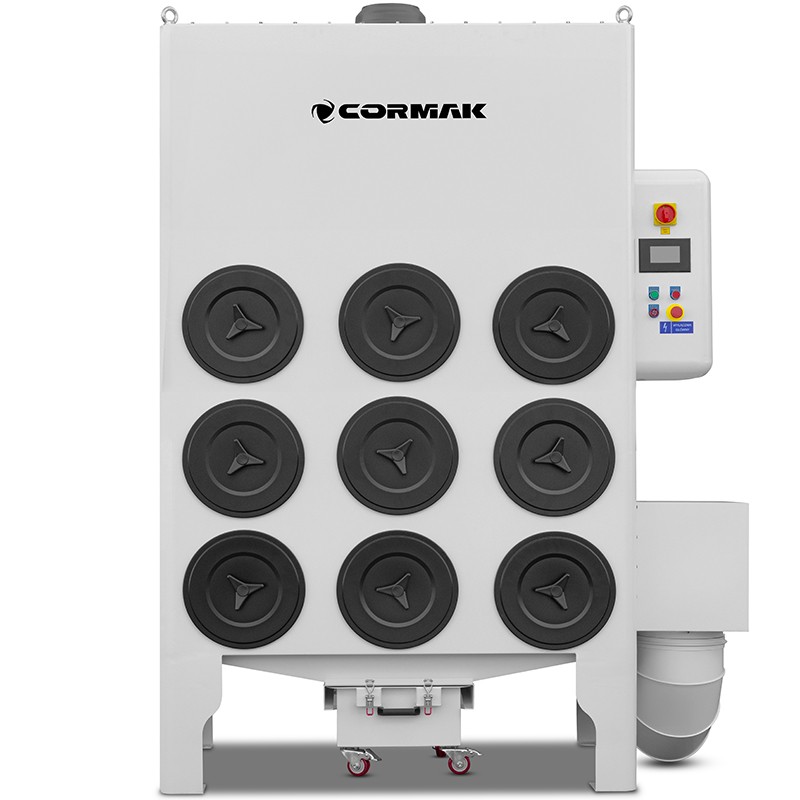

The CORMAK ODL6K extraction and filtration system is a modern solution ensuring safe working conditions for operators and effective protection of laser system components from contamination and damage. The 99.9% filtration efficiency removes dust and fumes, guaranteeing clean air in the workspace.
ODL6K features an automatic filter cleaning system, a high-performance fan and a compact, solid design that allows easy integration with various cutting systems. An additional advantage is the ergonomic dust drawer, enabling quick and convenient emptying of collected waste.
This comprehensive solution improves workplace safety, enhances productivity and extends the lifespan of laser systems.
Tijdens laserbewerkingen ontstaan schadelijke dampen en stofdeeltjes die een negatieve invloed kunnen hebben op de gezondheid van de operator, de kwaliteit van het werk en de levensduur van de machines. Het moderne afzuigsysteem ODL9K zorgt voor een effectieve filtering van verontreinigingen en beschermt de belangrijkste onderdelen van het lasersysteem.
De ODL9K combineert automatische filterreiniging met perslucht, een krachtige ventilator die een hoge onderdruk genereert en een filtratiegraad van 99,9% voor deeltjes met een grootte van 0,3 μm dankzij het gebruik van geschikte filters.

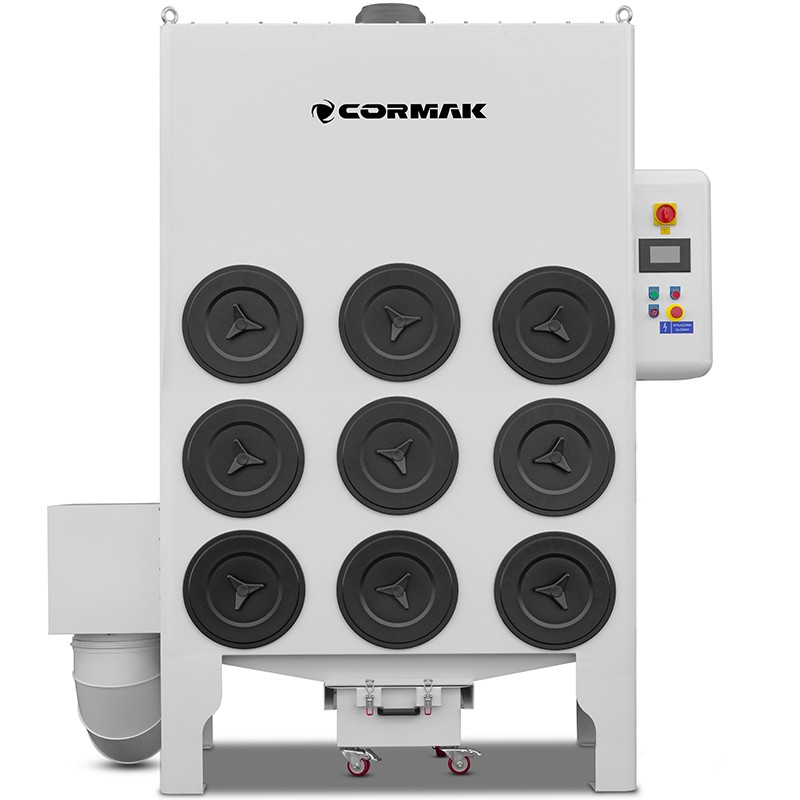

Het systeem is uitgerust met een ergonomische afvallade, waarmee het opgehoopte stof snel en gemakkelijk kan worden verwijderd zonder dat het systeem hoeft te worden gedemonteerd. Bovendien is het dankzij de modulaire opbouw mogelijk om afzuigaansluitingen zowel aan de linker- als aan de rechterzijde van het apparaat te monteren, waardoor de installatie flexibel kan worden aangepast aan de indeling van de productiehal.
De ODL6K is een compacte, krachtige en betrouwbare oplossing voor elk lasersnijsysteem – die de veiligheid, het comfort en de efficiëntie van het werk verhoogt.
De belangrijkste functies van het afzuig- en filteringssysteem voor lasergas tijdens het laserbewerkingsproces zijn:
De belangrijkste voordelen van de CORMAK ODL9K-afzuiging:
Het afzuigsysteem beschikt over een automatische filterreiniging met perslucht. Onder druk wordt het filter „geschud“, waardoor de filterpatroon effectief wordt gereinigd en de levensduur ervan wordt verlengd. Hierdoor behoudt het systeem zijn prestaties gedurende een langere tijd.
Het in het systeem gebruikte filterelement is geïmporteerd en vervaardigd uit hoogwaardig materiaal. Het brandwerende Nano-filter kenmerkt zich door een hoge filtercapaciteit, waarbij meer dan 99,9% van de deeltjes met een grootte van 0,3 μm wordt tegengehouden.
De ruime stofopvanglade maakt het gemakkelijk om stof te verzamelen en te verwijderen, wat het onderhoud van het systeem vergemakkelijkt.
De in het systeem gebruikte motoren zijn uitgerust met overbelastingsbeveiligingen, waardoor een hoog beschermingsniveau en een storingsvrije werking worden gegarandeerd.
Een speciaal ontwikkeld, zeer efficiënt ventilatorwiel genereert een hoge onderdruk, waardoor laserafgassen effectief worden afgevoerd en een hoge luchtstroomcapaciteit wordt gegarandeerd.
De totale filterfijnheid van het systeem bedraagt 0,3 μm en de efficiëntie is meer dan 99,9%, wat wijst op de hoge effectiviteit van de afzuiging bij het verwijderen van schadelijke deeltjes uit de lucht. Bovendien heeft het een compact ontwerp, wat de bediening en het onderhoud vergemakkelijkt.
| Aantal filterpatronen | 9 |
| Luchtdebiet | 9000 m³/h |
| Luchtdruk | 3000 Pa |
| Filterefficiëntie | 99,99% |
| Afmetingen filter | 350 x 660 mm |
| Vermogen ventilator | 11 kW |
| Diameter inlaat | 350 mm |
| Gewicht | 736 kg |
| Afmetingen (L x B x H) | 1100 x 1800 x 2820 mm |
