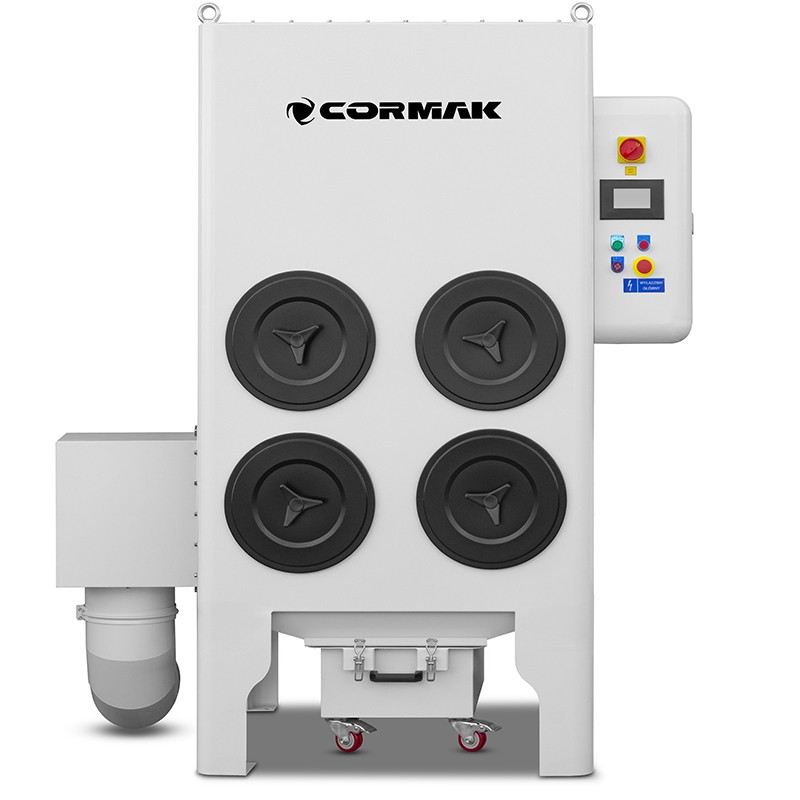

The CORMAK ODL4K extraction and filtration system is a modern solution ensuring safe working conditions for operators and effective protection of laser system components from contamination and damage. The 99.9% filtration efficiency removes dust and fumes, providing clean air in the workspace.
ODL4K features an automatic filter cleaning system, a high-performance fan and a compact, robust design that allows easy integration with various cutting systems. An additional advantage is the ergonomic dust drawer, enabling fast and convenient removal of collected waste.
This comprehensive solution enhances safety, increases work efficiency and extends the service life of laser systems.
Tijdens laserbewerkingen ontstaan schadelijke dampen en stofdeeltjes die een negatieve invloed kunnen hebben op de gezondheid van de operator, de kwaliteit van het werk en de levensduur van de machines. Het moderne afzuigsysteem ODL4K zorgt voor een effectieve filtering van verontreinigingen en beschermt de belangrijkste onderdelen van het lasersysteem.
De ODL4K combineert automatische reiniging van de filters met perslucht, een krachtige ventilator die een hoge onderdruk genereert en een filtratiegraad van 99,9% voor deeltjes met een grootte van 0,3 μm dankzij het gebruik van geschikte filters.
Het systeem is uitgerust met een ergonomische afvalbak, die het mogelijk maakt om opgehoopt stof snel en gemakkelijk te verwijderen zonder demontage. Bovendien is het dankzij de modulaire constructie mogelijk om afzuigaansluitingen zowel aan de linker- als aan de rechterzijde van het apparaat te monteren, waardoor de installatie flexibel kan worden aangepast aan de indeling van de productieruimte.
De ODL4K is een compacte, krachtige en betrouwbare oplossing voor elk lasersnijsysteem – voor meer veiligheid, comfort en efficiëntie tijdens het werk.
De belangrijkste functies van het afzuig- en filteringssysteem voor rookgassen bij laserbewerking zijn:
De belangrijkste voordelen van de CORMAK ODL4K-afzuiging:
De afzuiging beschikt over een automatische filterreiniging met behulp van perslucht. Onder druk wordt het filter "geschud", waardoor de filterpatroon effectief wordt gereinigd en de levensduur ervan wordt verlengd. Hierdoor behoudt het systeem zijn prestaties gedurende een langere tijd.
Het filterelement dat in het systeem wordt gebruikt, is geïmporteerd en vervaardigd uit hoogwaardig materiaal. Het brandwerende Nano-filter kenmerkt zich door een hoge filtercapaciteit en houdt meer dan 99,9% van de deeltjes met een grootte van 0,3 μm tegen.

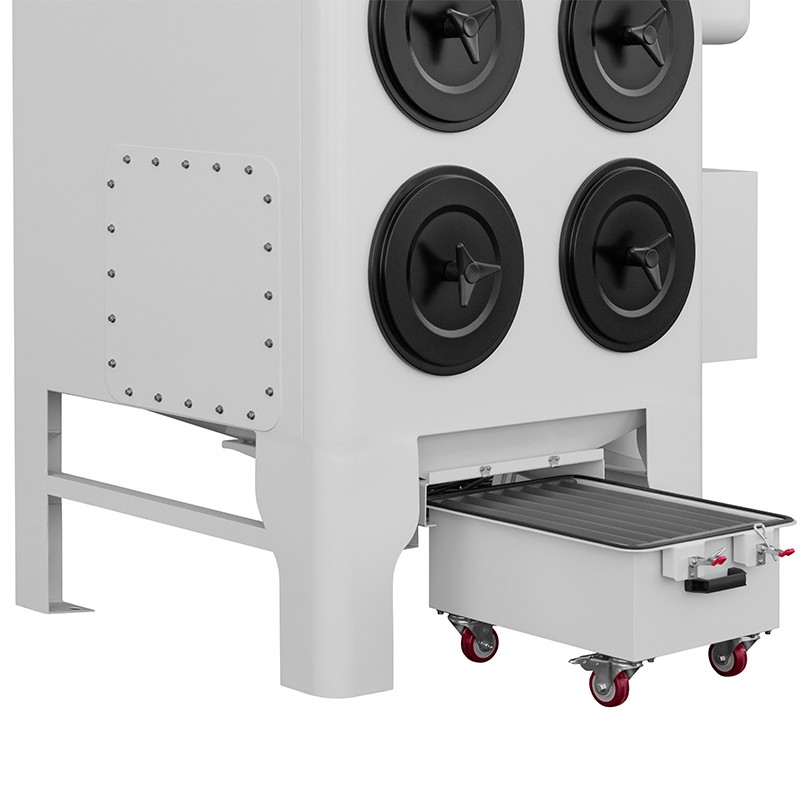

De grote stofopvanglade maakt het gemakkelijk om stof te verzamelen en te verwijderen, wat het onderhoud van het systeem vereenvoudigt.
De motoren die in het systeem worden gebruikt, zijn uitgerust met overbelastingsbeveiligingen, wat een hoog beschermingsniveau en een storingsvrije werking garandeert.
Een speciaal ontworpen, zeer efficiënt ventilatorwiel genereert een hoge onderdruk, waardoor laserafgassen effectief worden afgevoerd en een hoge luchtstroomcapaciteit wordt gegarandeerd.
De totale reinigingscapaciteit van het systeem bedraagt 0,3 μm en de efficiëntie is meer dan 99,9%, wat wijst op een hoge effectiviteit van de afzuiging bij het verwijderen van schadelijke deeltjes uit de lucht. Bovendien wordt het gekenmerkt door een compacte constructie, wat de bediening en het onderhoud vergemakkelijkt.
| Aantal filterpatronen | 4 |
| Luchtstroom | 4000 m³/h |
| Luchtdruk | 3000 Pa |
| Filterefficiëntie | 99,99% |
| Afmetingen filter | 350 x 660 mm |
| Vermogen ventilator | 5,5 kW |
| Diameter inlaat | 250 mm |
| Gewicht | 420 kg |
| Afmetingen (L x B x H) | 1050 x 1400 x 2250 mm |
