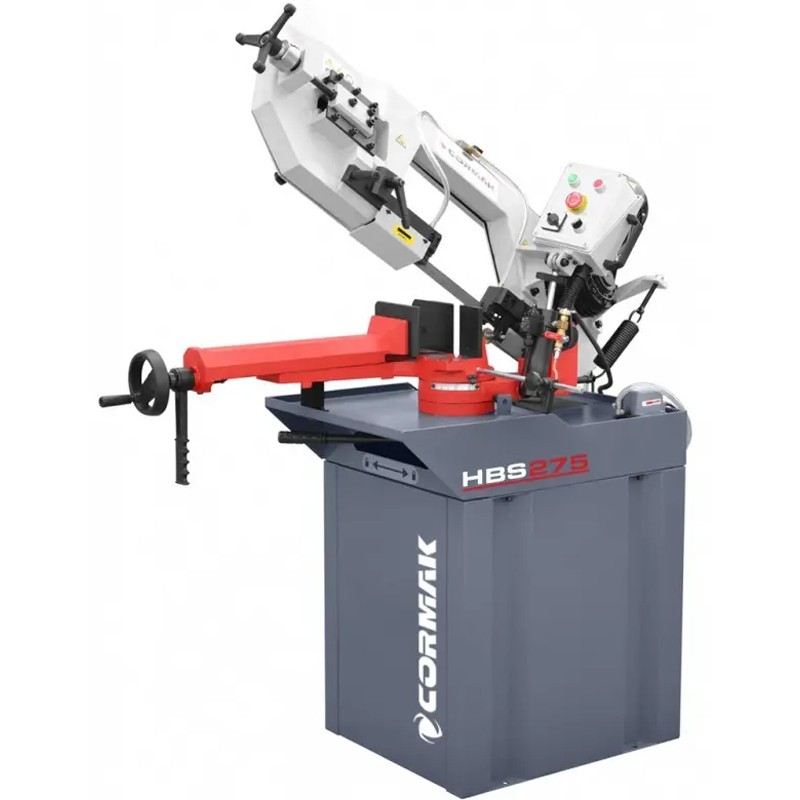

CORMAK HBS275 bandzaagmachine voor metaal

LET OP!

Machine verkrijgbaar bij METCOR.
Tel.: +48 604 324 922
e-mail: k.okninski@metcor.pl

Kenmerken van de machine

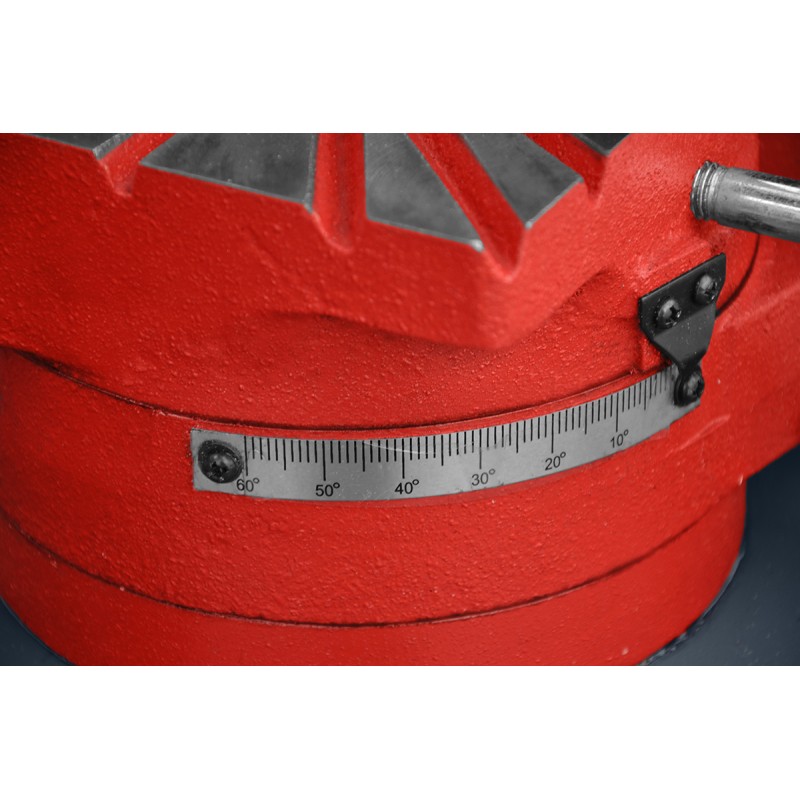

De horizontale bandzaagmachine voor metaal met een draaibaar frame maakt het mogelijk om te zagen in een vlak loodrecht op de as van het te zagen materiaal en onder elke hoek binnen een bereik van 0 tot 60°. Het te snijden materiaal kan handmatig of met een willekeurig mechanisch apparaat worden aangevoerd, terwijl de voortbeweging van het gereedschap automatisch plaatsvindt. De bandgeleiders zijn uitgerust met speciale hardmetalen plaatjes en lagers. Dit heeft een enorme invloed op de geleiding van de band, de levensduur, de rechtlijnigheid, de nauwkeurigheid en de kwaliteit van de snede. De hardmetalen geleiding beperkt de slijtage van de machine en het zaagblad aanzienlijk. De machine is uitgerust met een krachtige koelpomp met een gesloten koelvloeistofcircuit.

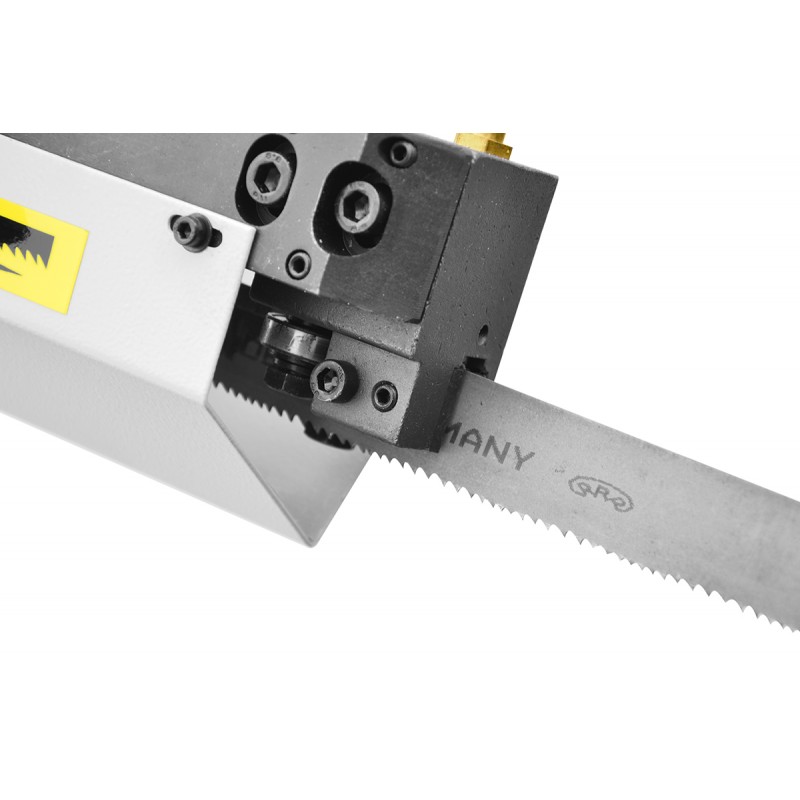

De arm van de zaagmachine is vervaardigd uit een massief gietijzeren stuk en maakt, in combinatie met het in deze zaagmachine gebruikte zaagblad met een breedte van 27 mm, het mogelijk om zowel profielen als massieve materialen in grote series te zagen. De klem is geplaatst in een verstelbaar bed en is uitgerust met een snelspansysteem. De zaagbladgeleiders zijn voorzien van hardmetalen plaatjes – hardmetalen inzetstukken – en een rollagersysteem. Juist deze HARDMETALEN GELEIDERS zorgen voor de precisie en de rechte snede.

De arm is uitgerust met een automatische zaagbladspanningssensor en is 25 graden gekanteld, wat de levensduur van het zaagblad verlengt. Aan de onderkant van de arm is een reinigingsborstel bevestigd voor een optimale reiniging en werking van het zaagblad. De aandrijving van de machine wordt overgebracht via een wormwieloverbrenging. De machine heeft een driefasige motor met twee snijsnelheden en een thermische beveiliging van de motor. De zaagmachine is voorzien van een TENSOMETER - een sensor voor de spanning van de zaagband en een automatische uitschakeling in geval van breuk van de zaagband.

De vorm van het bovenste deel van de basis vormt een bak voor de afvoer van koelvloeistof en het opvangen van spanen die ontstaan tijdens het zagen van het materiaal. Aan de basis is een gietijzeren werktafel bevestigd met een draaibare arm en een bedieningspaneel op een aparte arm. Tijdens het snijproces is de belangrijkste snijbeweging het verschuiven van de snijband en de neerwaartse beweging van de arm. De snelheid waarmee de arm naar beneden gaat (snijsnelheid) wordt geregeld door een hydraulische cilinder.

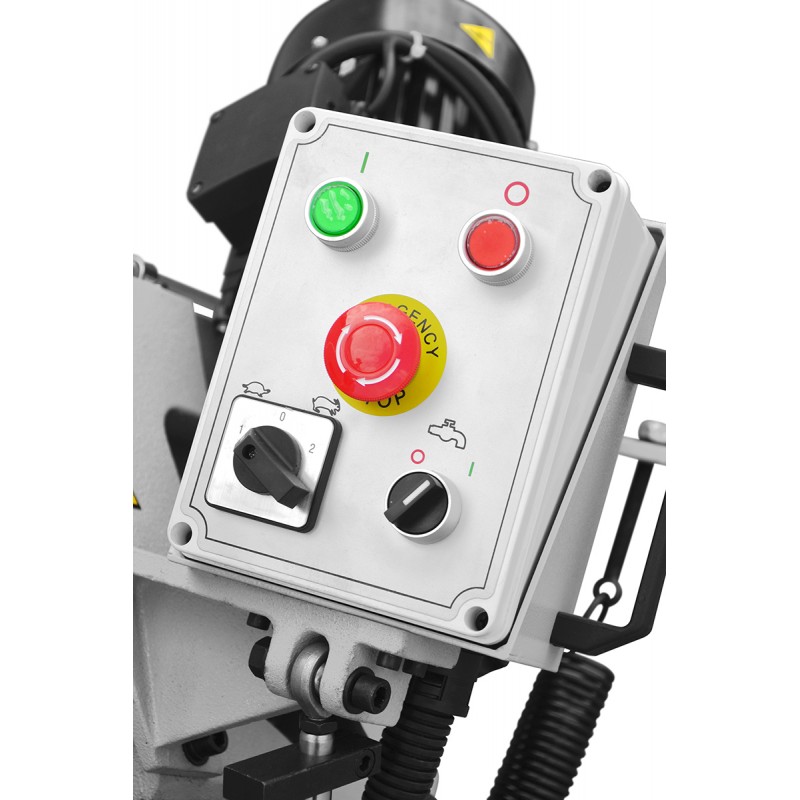

De voedingssnelheid wordt geregeld via het bedieningspaneel van de zaagmachine. Er kan worden gekozen uit twee snelheden van de zaagband: 37,5 en 75 m/min. In de onderste stand van de arm (na het doorsnijden van het materiaal) wordt de aandrijving van de zaagband automatisch uitgeschakeld. De veiligheid wordt gewaarborgd door afschermingen van de zaagband en microschakelaars die de motor stoppen na afloop van de zaagcyclus of bij het openen van een van de afschermingen; een extra beveiliging bestaat uit het automatisch uitschakelen van de zaagmachine in geval van het breken van de zaagband.

Technische gegevens
