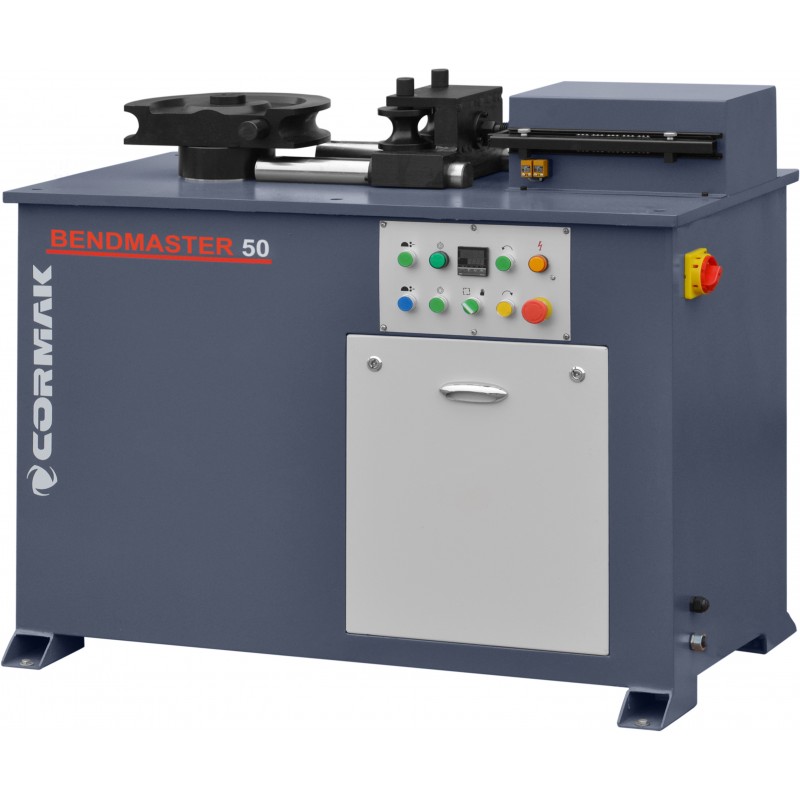

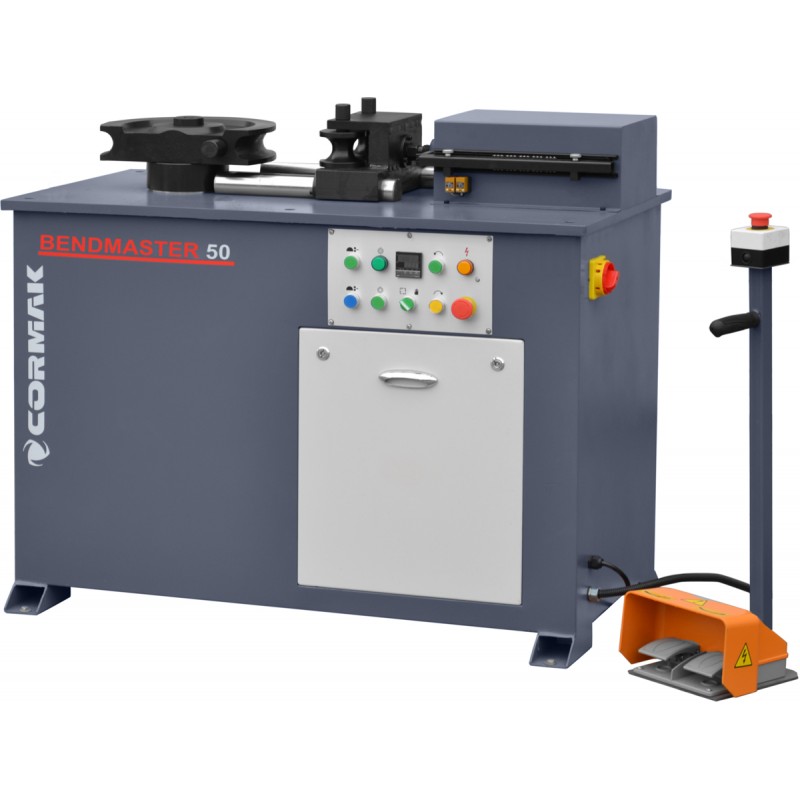

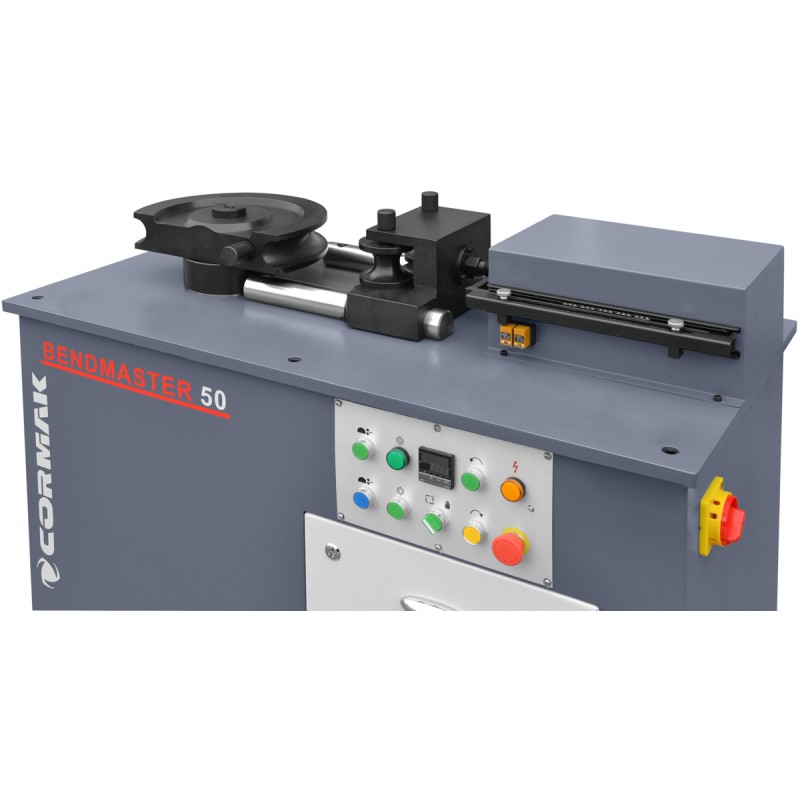

Spilvrije buigmachine voor buizen en profielen BENDMASTER 50

De spilvrije buigmachine BENDMASTER 50 is een industrieel apparaat dat is ontworpen voor het buigen van stalen buizen en gesloten profielen zonder dat er een spil nodig is. Dankzij het geïntegreerde hydraulische aandruksysteem van de schoen, twee bedrijfsmodi – automatisch en handmatig – en een digitaal display voor de buighoek biedt de machine uitzonderlijke precisie, herhaalbaarheid en ergonomie. De machine is ideaal voor serieproductie, de prefabricage van buisinstallaties en in werkplaatsen waar een hoge mate van controle over het buigproces vereist is.

Belangrijkste voordelen van de machine

• Spilvrije buigmachine – buigen van buizen en profielen zonder vervorming van de doorsnede, zonder dat een interne spil nodig is
• Hydraulische hoefdruk – nauwkeurige drukkracht die automatisch wordt aangepast aan de buisdiameter
• Twee bedrijfsmodi: automatisch en handmatig – volledige controle over het buigproces, mogelijkheid tot het programmeren van sequenties of handmatige bediening
• Digitale weergave van de buighoek – actuele informatie over de ingestelde en huidige buighoek op het bedieningspaneel
• Hoofdmotor 2,2 kW – stabiele matrijsrotatie, zelfs bij grote buisdiameters
• Matrijzen voor buizen met diameters: 25, 32, 38 en 48,3 mm – geschikt voor de meest gangbare afmetingen van stalen buizen
• Buighoek tot 180° – mogelijkheid om volledige bogen en gesloten elementen te maken

Constructie en technologie

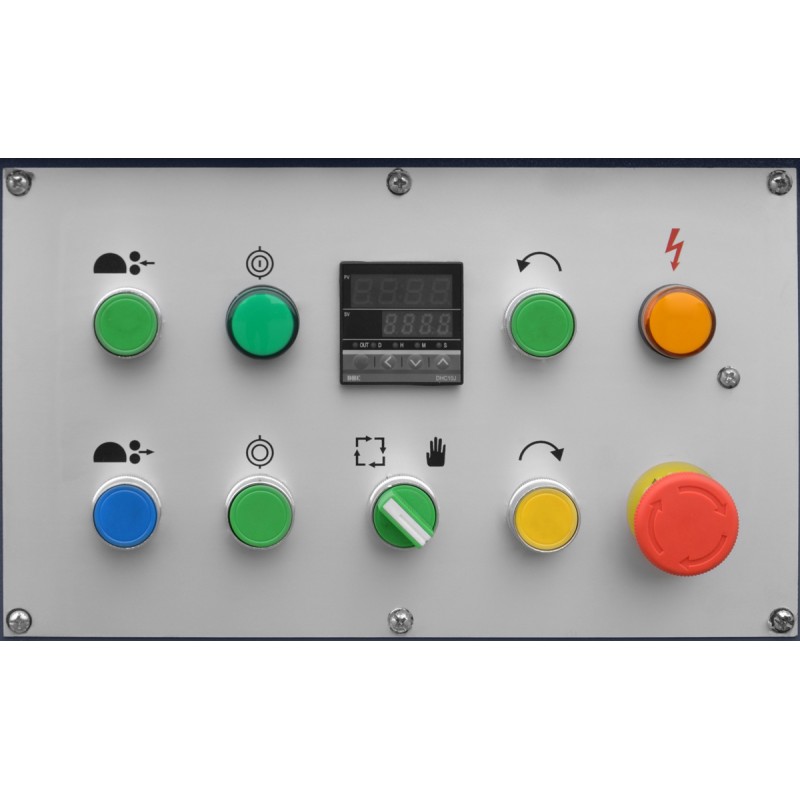

De BENDMASTER 50 is uitgerust met twee onafhankelijke motoren: een hoofdmotor van 2,2 kW voor de aandrijving van de tandwielkast met de matrijs en een motor van 1,1 kW voor de aandrijving van de hydraulische pomp die verantwoordelijk is voor de druk op de schoen. De aandruk wordt automatisch gerealiseerd in een geprogrammeerde modus, op basis van een instelbare eindschakelaar. Deze configuratie maakt het mogelijk om optimale aandrukparameters te verkrijgen voor elke buisdiameter, wat de kwaliteit en herhaalbaarheid van het buigen ten goede komt. Het bedieningspaneel is uitgerust met een duidelijk digitaal display dat zowel de ingestelde als de actuele buighoek weergeeft.

Nauwkeurigheid en werkprestaties

De buigmachine voor buizen en profielen BENDMASTER 50 biedt een volledig buigbereik tot 180° met behoud van een hoge nauwkeurigheid. De rotatiesnelheid van de matrijs van 5 omw/min maakt het mogelijk om controle te houden over de vorm van het werkstuk met behoud van de productiviteit. De automatische modus maakt serieproductie mogelijk met minimale tussenkomst van de operator, terwijl de handmatige modus volledige flexibiliteit biedt en de instellingen kan worden aangepast aan de specifieke kenmerken van het werkstuk. De machine is ideaal voor het buigen van stalen buizen met middelgrote en grote diameters in serieproductieomgevingen.

Toepassing

De spilvrije buigmachine BENDMASTER 50 wordt in vele sectoren toegepast, waaronder:

• de productie van buisinstallaties in de sanitair-, verwarmings- en industriële sector,
• de prefabricage van balustrades, leuningen en constructieframes,
• de vervaardiging van meubel- en decoratieve elementen uit stalen buizen,
• de serieproductie van gebogen onderdelen in slotenmakers- en constructiewerkplaatsen.

Standaarduitrusting

• Digitale aflezing van de buighoek

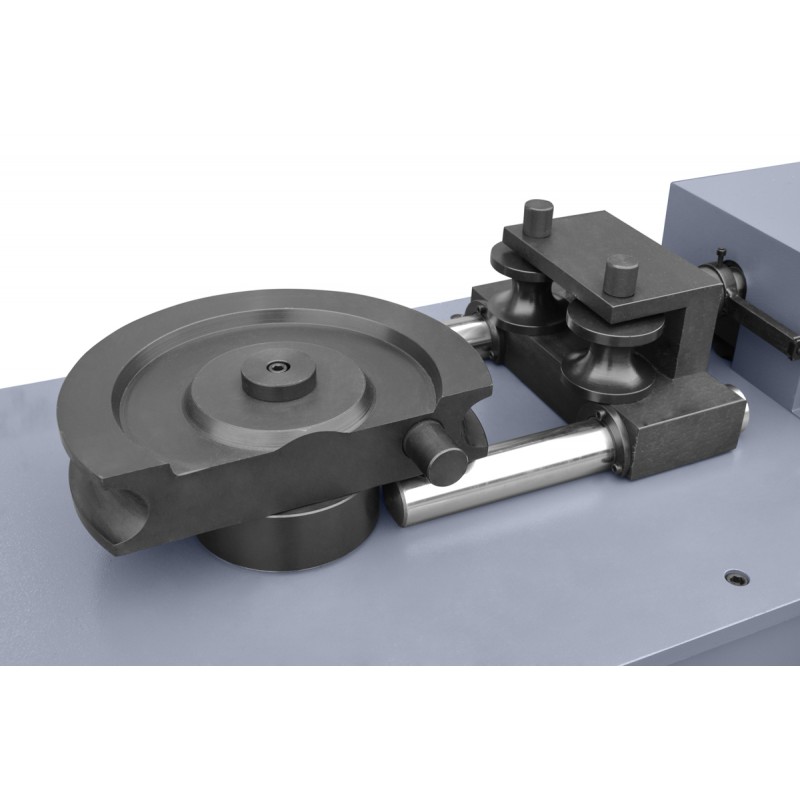

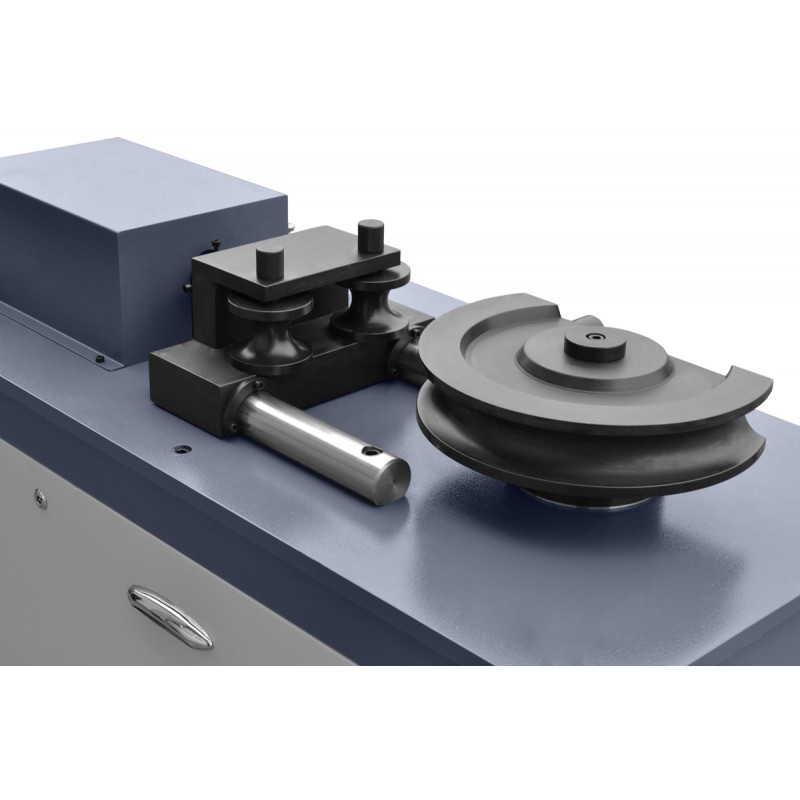

• Matrijzen voor buizen met een diameter van:
  • 25 mm (straal 90 mm)
  • 32 mm (radius 114 mm)
  • 38 mm (radius 134 mm)
  • 48,3 mm (straal 170 mm)

Technische gegevens

Investeer in volledige controle over het buigproces – kies voor de spilvrije buigmachine BENDMASTER 50 en optimaliseer uw productie van stalen buizen en profielen. Neem contact op met onze technisch adviseur om de ideale configuratie voor uw productielijn te selecteren.
