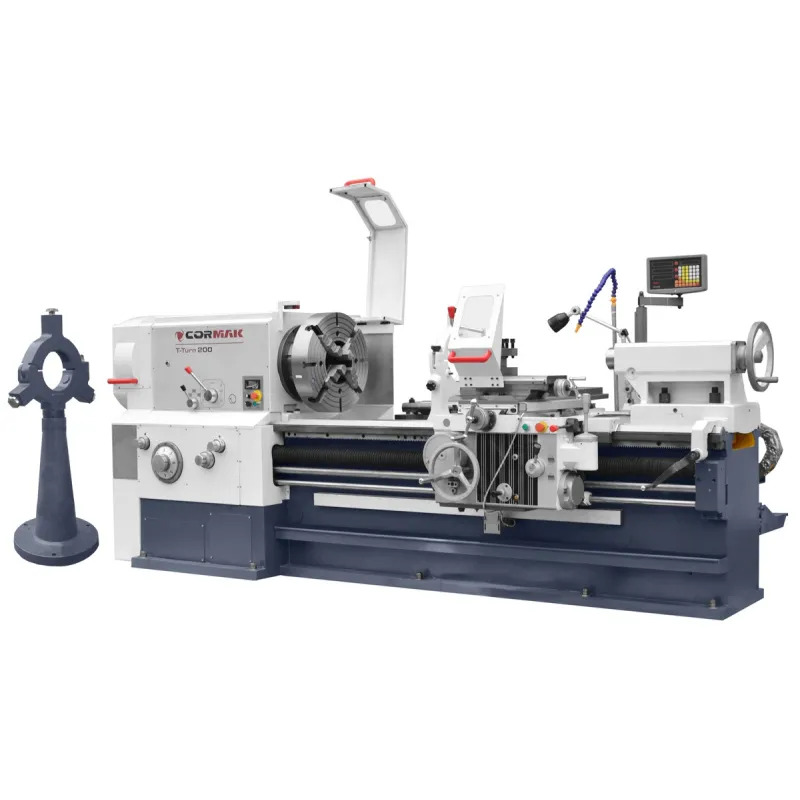

Draaibank met een grote spindeldoorlaat (130 mm) en een dubbele klem voor lange buizen. Inclusief steun.

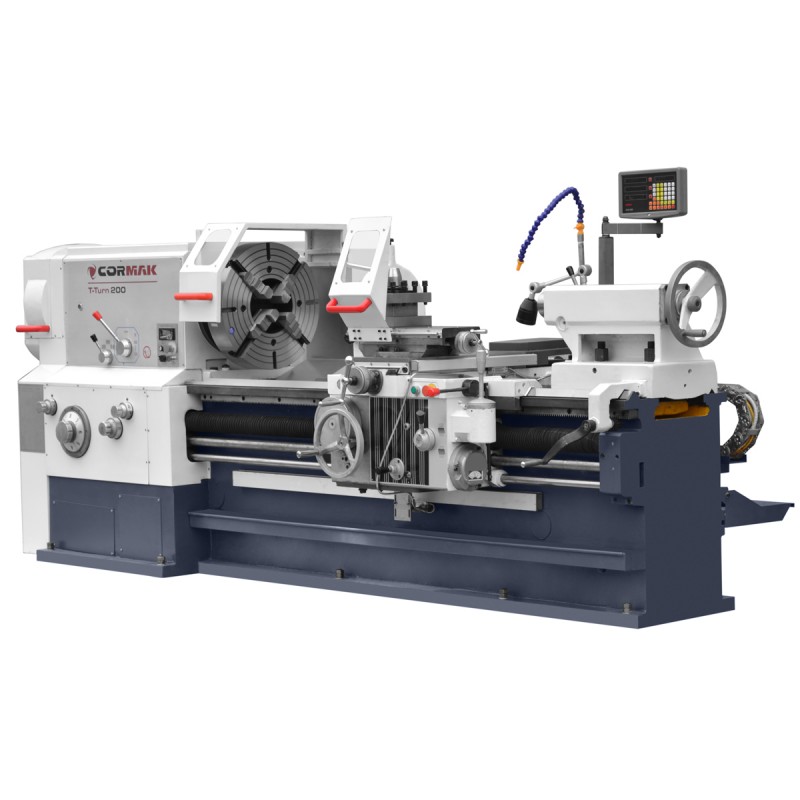

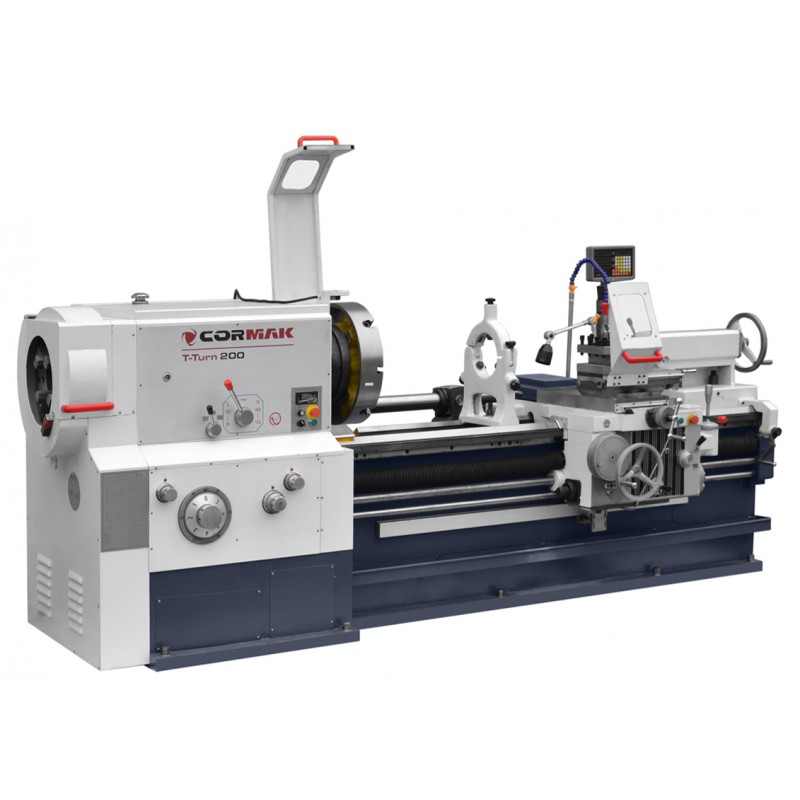

De CORMAK T-TURN 130 is een professionele universele draaibank die is ontworpen voor de nauwkeurige bewerking van buizen en grote cilindrische werkstukken. Dankzij de stabiele constructie, de grote spindeldoorlaat en het hoge koppel biedt deze machine betrouwbaarheid en efficiëntie in industriële bedrijven, gereedschapsmakerijen en onderhoudsafdelingen.
De conventionele draaibank CORMAK T-TURN 130 is ontworpen met het oog op maximale duurzaamheid en precisie. Het massieve gietijzeren bed garandeert stabiliteit bij hoge belastingen, terwijl de nauwkeurige spindellagers slingering en trillingen tot een minimum beperken. De gebruikte mechanische componenten, zoals geharde tandwielen en geleiders van de steunen, zorgen voor soepele en nauwkeurige bewegingen van het gereedschap.
Dankzij het lage toerental van 14 – 496 tpm maakt de draaibank het mogelijk om moeilijke materialen en grote werkstukken met hoge nauwkeurigheid te bewerken. Hoge snelle voedingssnelheden van de X/Z-assen (3000/4000 mm/min) maken een dynamische verplaatsing van het gereedschap mogelijk en verkorten de cyclustijd. Dit alles wordt ondersteund door een solide 4-positie gereedschapshouder en een 3-assige positie-indicator.
De machine wordt toegepast bij:
| Werkruimte | |
| Werklengte | 1300 mm |
| Bewerkingsdiameter boven het bed | 630 mm |
| Draaidiameter via steun | 350 mm |
| Verplaatsingen | |
| Verplaatsing X-as | 340 mm |
| Verplaatsing Z-as | 1300 mm |
| Spil | |
| Toerentalbereik | 14 - 496 tpm |
| Koppel (max.) | 1920 Nm |

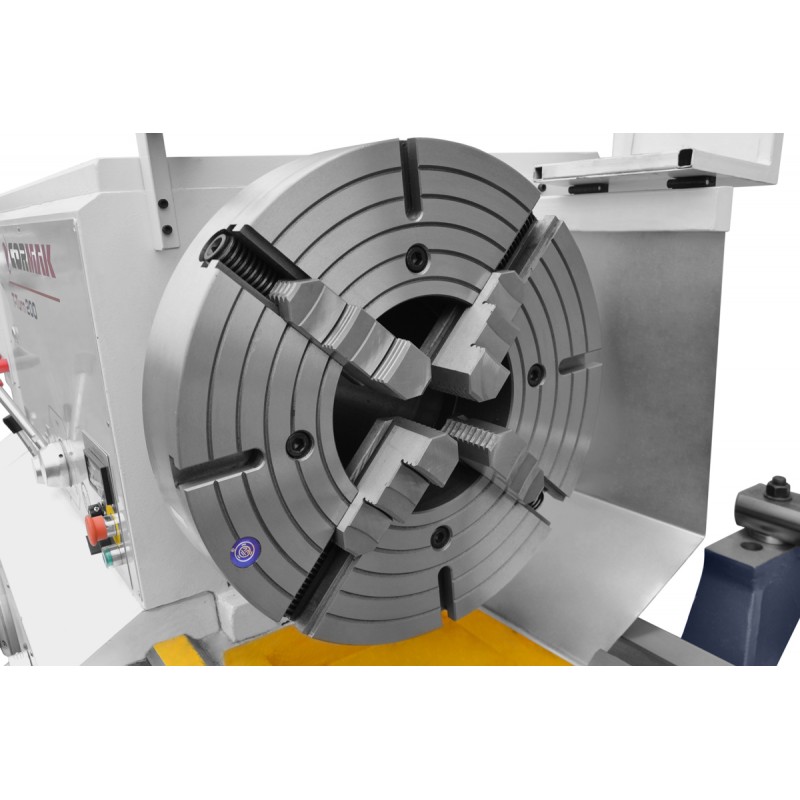

| Diameter van de opspanning | 400 mm |
| Spilhoogte | 130 mm |
| Spilopening in de opspanning | 130 mm |
| Snelle voeding | |
| Versnelde X-as-voortgang | 3000 mm/min |
| Versnelde Z-as-voortgang | 4000 mm/min |
| Gereedschapsmagazijn | |
| Aantal gereedschappen | 4 stuks |
| Afmetingen gereedschap | 32x32 mm |
| Spil | |

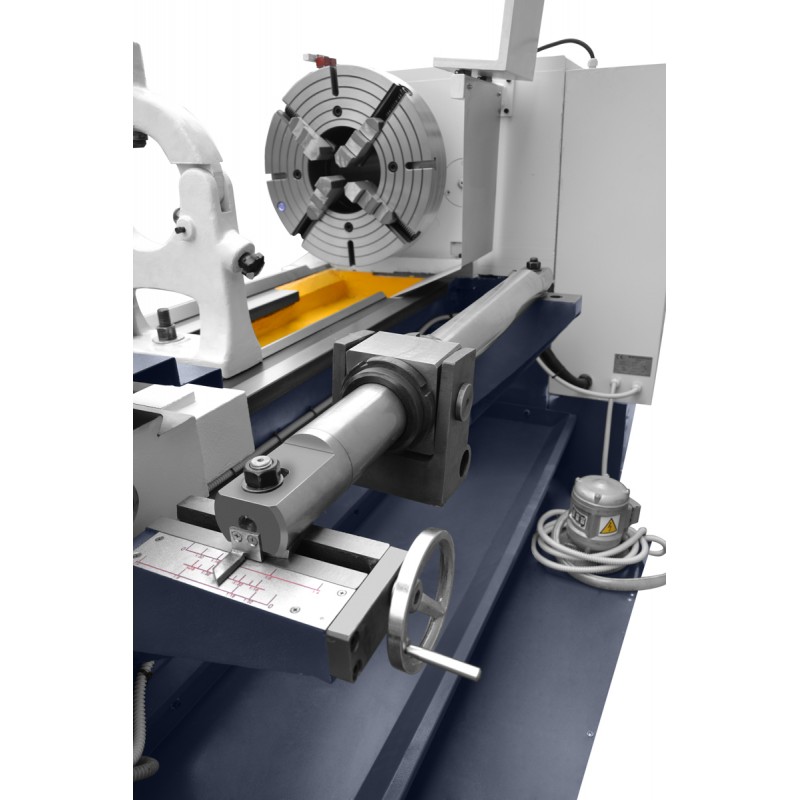

| Kegel van de steun | MT 5 |
| Diameter van de spantangbus | 100 mm |
| Uitschuiflengte van de tapbus | 205 mm |
| Aandrijving | |
| Vermogen hoofdmotor S1/S6 | 7,5/9 kW |
| Afmetingen en gewicht | |
| Afmetingen (L x B x H) | 3660 x 1450 x 1390 mm |
| Gewicht | 4100 kg |
Als u een conventionele draaibank nodig heeft voor het bewerken van buizen en onderdelen met grote diameters, dan is het model CORMAK T-TURN 130 een keuze die past bij een professioneel machinepark. Neem contact met ons op voor een offerte op maat, informatie over de beschikbaarheid en technische ondersteuning bij het kiezen van de uitrusting.
