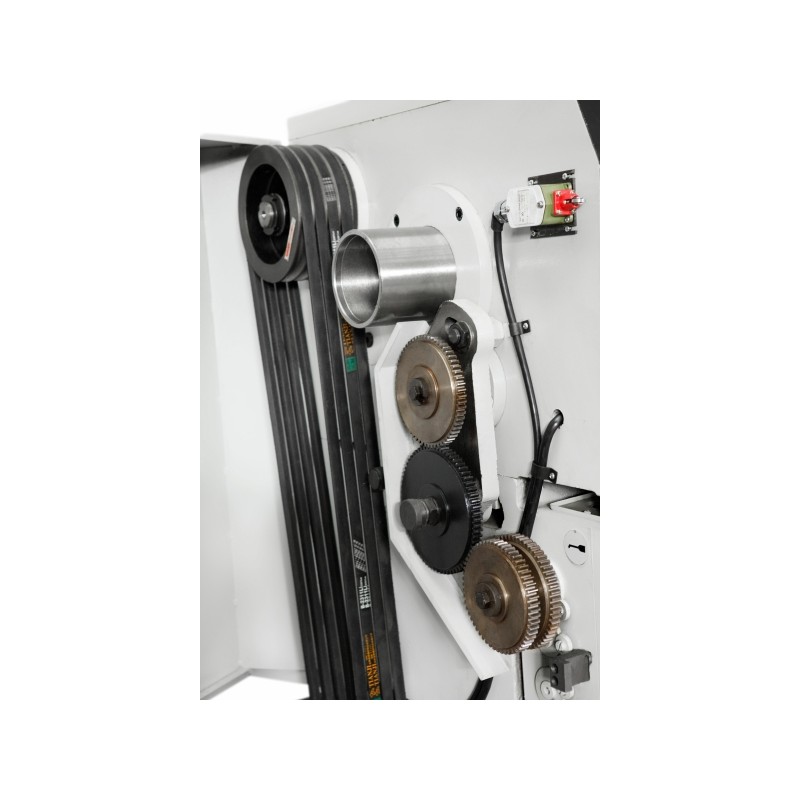

Industriële metaal-draaibank CORMAK 500x1500YC – solide gietijzeren bedconstructie, uitgerust met een 12-traps versnellingsbak en een krachtige inductiemotor van 7,5 kW/400 V – maximaal koppel, grote spildoorlaat van 105 mm. Aanbevolen voor het draaien van hard staal en mechanisch draaien. Kan worden gebruikt voor vele taken, zoals het draaien van binnen- en buitenoppervlakken, conussen, polijsten, metrisch en inch-schroefdraad snijden, boren en trekken. Wordt toegepast in reparatiewerkplaatsen, gereedschapsfabrieken en bij serieproductie.

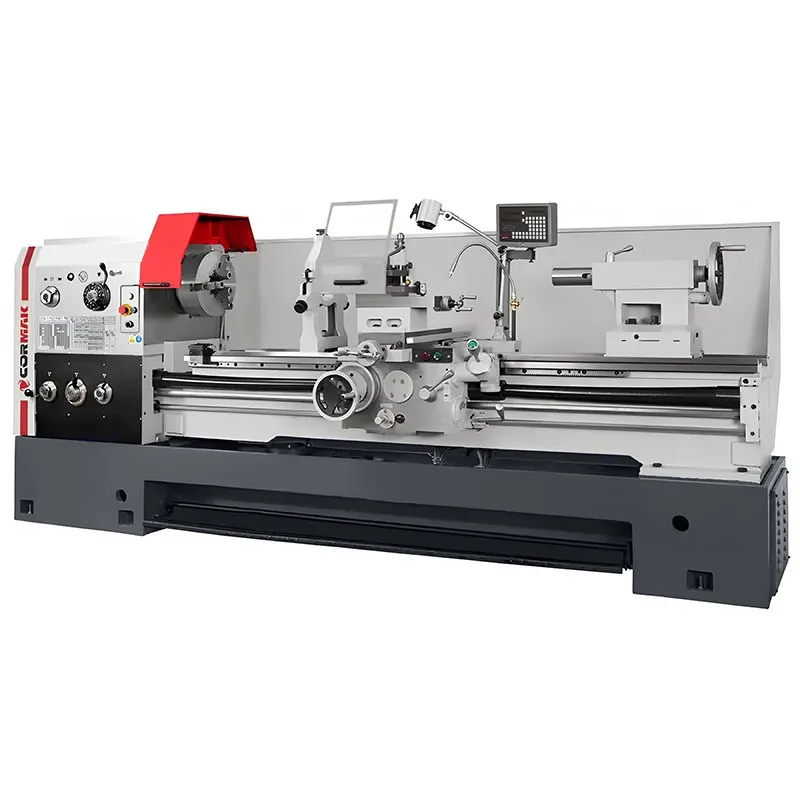

De universele draaibank CORMAK 500 x 1500YC is een hoogwaardige metaalbewerkingsmachine, ontworpen voor de nauwkeurige en efficiënte bewerking van cilindrische onderdelen. De solide constructie, geavanceerde mechanische componenten en uitgebreide standaarduitrusting maken deze machine tot een uitstekende keuze voor productiebedrijven, gereedschapswerkplaatsen en onderhoudsafdelingen.
Het model 500 x 1500YC is gebaseerd op een massief, gietijzeren bed met een breedte van 400 mm, inductief gehard en nauwkeurig geslepen. De constructie van het bed garandeert een effectieve trillingsdemping en weerstand tegen verdraaiing. De draaispindel, gemonteerd op hoogwaardige kogellagers, zorgt voor een stabiele werking bij hoge toerentallen. Het geheel wordt bediend vanaf een ergonomisch bedieningspaneel met de mogelijkheid om snelheid en voeding eenvoudig in te stellen.

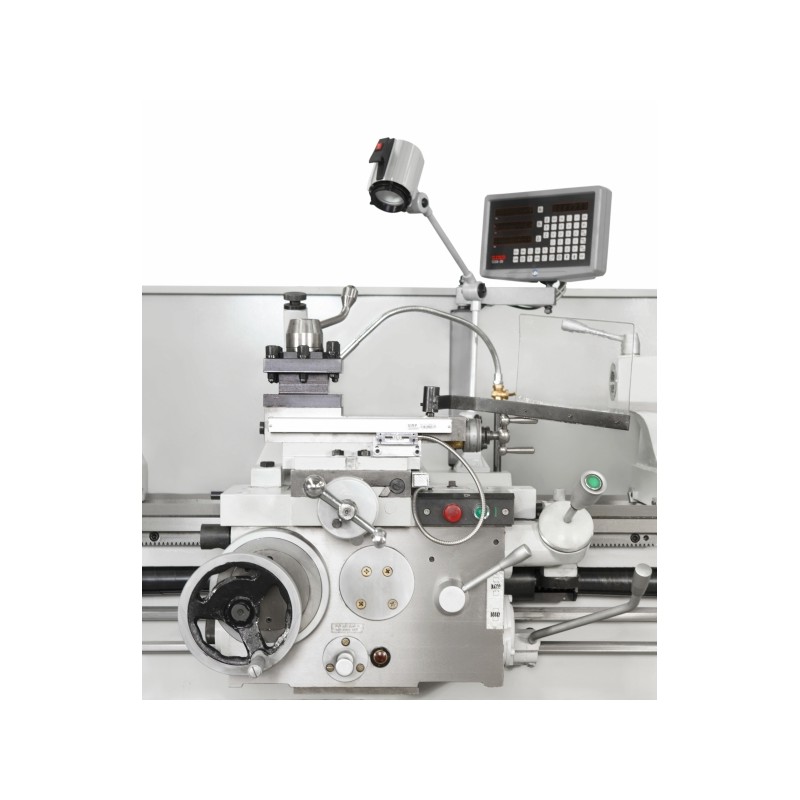

Dankzij het gebruik van digitale positie-uitlezing (DRO) in 3 assen heeft de operator volledige controle over het te draaien werkstuk. Het systeem voor automatische voedingen en draadsnijden wordt bediend door een schroef en een aandrijfas, en de mechanische draadklok maakt een snelle terugkeer naar de uitgangspositie mogelijk zonder risico op fouten. De spildoorlaat van 105 mm maakt het mogelijk om werkstukken met grotere binnendiameters te bewerken, en de 3-klauwspankop van 315 mm zorgt voor een stevige bevestiging van het werkstuk.
De conventionele draaibank CORMAK 500 x 1500YC is bestemd voor een breed spectrum aan taken: van standaard buiten- en binnendraaien, via het maken van conussen, schroefdraad en boren, tot nauwkeurig polijsten. De machine wordt toegepast in:
| Draaidiameter boven het bed | 500 mm |
| Draaidiameter boven de steun | 300 mm |
| Draaidiameter in de bruguitsparing | 710 mm |
| Draailengte in de bruguitsparing | 240 mm |
| Afstand tussen de klauwen | 1500 mm |
| Basis | inductiegehard |
| Breedte van het bed | 400 mm |
| Diameter draaibak | 315 mm |
| Doorsnede spil | 105 mm |
| Spiluiteinde | D1-8 CAMLOCK |
| Spilzitting | MK 6 |
| Toerentalbereik spil | 36 - 1600 tpm (12) |
| Maximale gereedschapsafmetingen | 25 x 25 mm |
| Lengtevoeding | 0,063 - 2,52 mm/omw |
| Bereik van de dwarsvoeding | 0,027 - 1,07 mm/omw |
| Metrische schroefdraad | 1 - 14 mm (22 soorten) |
| Inch-schroefdraad | 28 - 2 TPI (25 soorten) |
| Modulaire schroefdraad | 0,5 - 7 mm (18 soorten) |
| D.P.-schroefdraad | 56 - 4 D.P. (24 soorten) |
| Versnelde voedingen | in lengterichting: 4,5 m/min, in dwarsrichting: 1,9 m/min |
| Diameter van de spilbus | 75 mm |
| Uitschuifbaarheid van de spilbus | 150 mm |
| Uiteinde van de spilbus | MK 5 |
| Digitale uitlezing | voor 3 assen |
| Vermogen hoofdmotor S1/S6 | 7,5 / 9 kW |
| Vermogen koelvloeistofpomp S1/S6 | 40 / 48 W |
| Totale afmetingen | 3132 x 975 x 1270 mm |
| Gewicht | ca. 3300 kg (±2%) |
Bestel de professionele metaalbewerkingsdraaibank CORMAK 500 x 1500YC en profiteer van betrouwbaarheid, precisie en een complete set gereedschappen die klaar zijn voor gebruik. Neem contact op met onze verkoopafdeling voor een offerte op maat van uw productiebehoeften.
▶
▶
