De CORMAK TORNADO 360x1000 PLUS draaibank is uitgerust met een D1-5 CAMLOCK-spilkop en een spildoorvoer van 52 mm, wat zorgt voor een betrouwbaardere, stijvere en stabielere bevestiging van de spilhouder dan kleinere D1-4-oplossingen, met name bij zwaardere bewerkingen en het werken met grotere werkstukken. Het vermogen van de hoofdmotor van 2,0/2,4 kW (400 V) garandeert een grotere vermogensreserve dan concurrerende modellen van 1,5 kW, wat zich vertaalt in een betere prestatie, stabieler werk onder belasting en een effectievere bewerking van staal en legeringen.
Conventionele universele draaibank CORMAK TORNADO 360x1000 PLUS + messen + draaibare spil

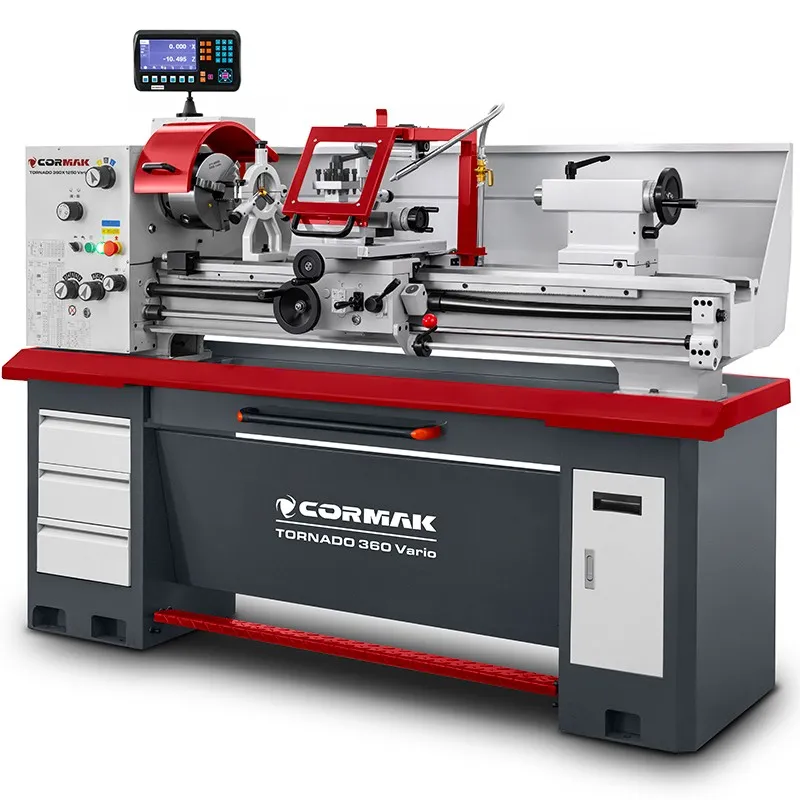

De CORMAK TORNADO 360x1000 PLUS is een hoogwaardige universele draaibank, ontworpen voor de nauwkeurige bewerking van metalen. Dit model, dat zich onderscheidt door een stabiele constructie, digitale uitlezing in twee assen en een uitgebreide standaarduitrusting, is ideaal voor zowel productiefabrieken als gereedschapswerkplaatsen. De draaibank is ontworpen met het oog op maximale efficiëntie en betrouwbaarheid bij een breed scala aan draaitoepassingen.
Belangrijkste voordelen van de machine
- Gehard en geslepen bed met een breedte van 188 mm – zorgt voor stijfheid en minimaliseert trillingen tijdens het werk.
- Digitale aflezing in twee assen – nauwkeurige positionering van de slede in de X- en Z-assen.
- Grote spildoorlaat van 52 mm – maakt het bewerken van materialen met een grotere diameter mogelijk.
- Camlock D1-5-spil – stabiele en veilige bevestiging van de spankop.
- Motor van 2,0 kW – voldoende vermogen voor het bewerken van constructie- en legeringsmaterialen.
- Uitgebreide voedingskast – 26 metrische schroefdraadbereiken, 34 inch-bereiken, draaien van rechts- en linksdraaiende schroefdraden.

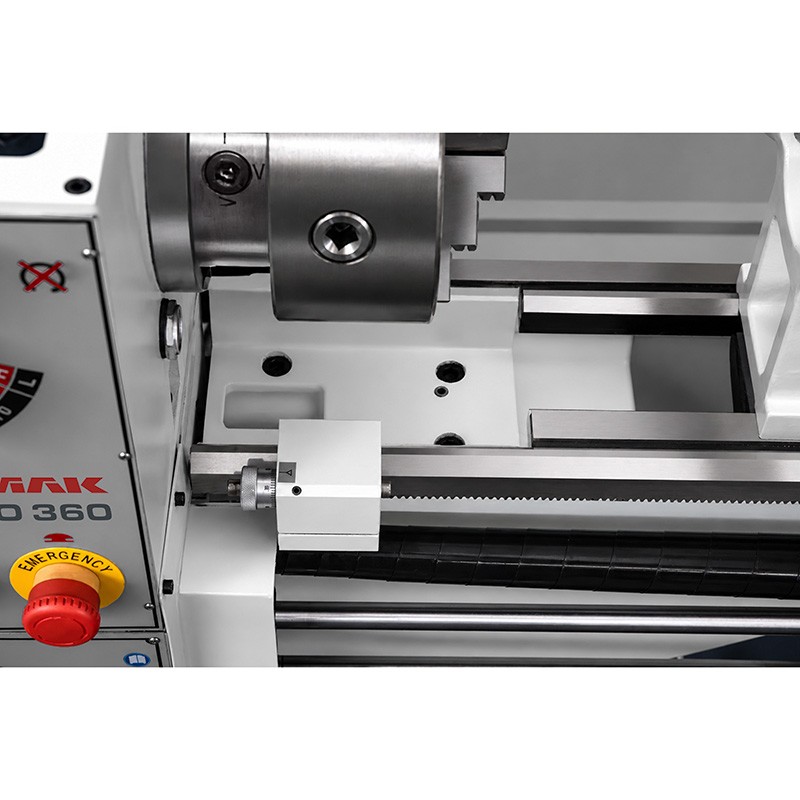

- Verwisselbare brug in het bed – vergroting van de draaidiameter tot 490 mm.
- Digitale uitlezing en uitgebreide standaarduitrusting – messenset, MK4-draaibare spantang, 3- en 4-klauwspantangen, frontplaat.
Constructie en technologie
- Het bed van de draaibank is gemaakt van gietijzer met hoge stijfheid, gehard en geslepen, met een verwisselbare brug voor het draaien van grotere werkstukken.

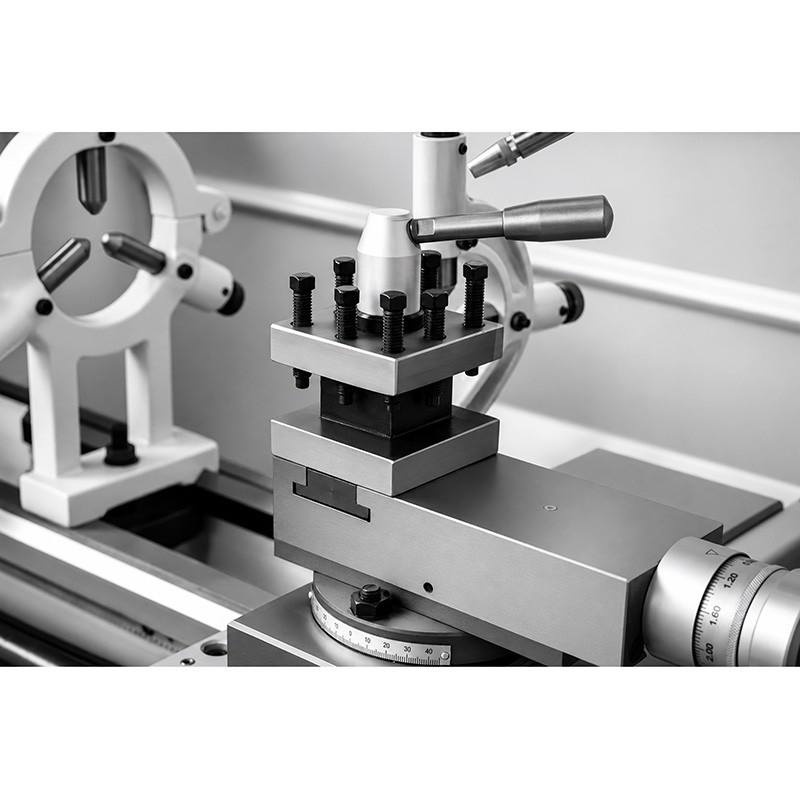

- Meshouder geschikt voor messen van 20 × 20 mm – maakt het mogelijk om met grotere snijgereedschappen te werken.
- Aandrijfsysteem met geharde en geslepen tandwielen – soepele en duurzame werking over het volledige toerentalbereik.
- Spil gemonteerd op lagers met verhoogde duurzaamheid, wat zorgt voor een hoge rotatieprecisie.
Nauwkeurigheid en werkprestaties
- Digitale uitlezing in twee assen – snelle en nauwkeurige controle van de positie van het gereedschap ten opzichte van het werkstuk.
- Mogelijkheid tot draaien zonder wisselwielen te vervangen – vergemakkelijkt de configuratie van de machine en verkort de voorbereidings- en afwerkingstijd.
- Ingebouwde schroefdraadtimer – nauwkeurige weergave van de schroefdraad, wat het draaien van schroefdraden vergemakkelijkt.
- Instelbare overbelastingskoppeling – beveiliging tegen schade aan de mechanismen bij overbelasting.
Toepassing
De conventionele draaibank CORMAK TORNADO 360x1000 PLUS wordt toegepast in:
- industriële en productiebedrijven,
- slotenmakerswerkplaatsen en gereedschapsmakerijen,
- opleidingscentra en didactische werkplaatsen,
- onderhoudsafdelingen en prototypenwerkplaatsen.
Standaarduitrusting
- 3-klauwspanklem 200 mm
- 4-back-spanklem
- 7 stuks wisselmesjes + meerbladige wisselplaten
- MT4-draaibare spantang
- Frontschijf
- Vaste en beweegbare steun
- MK4-draaibare spantang
- Set van 7 draaimessen 20 × 20 mm
- Digitale 2-assige uitlezing
- Spaanbak en gereedschapslade
- Koelsysteem
Optionele uitrusting
- Systeem voor snelwisselhouders
- Imak-snelklem
- Extra set messen en meerbladige wisselplaten
Technische gegevens:
| 3-klauwplaat |
200 mm |
| Maximale draaidiameter boven het bed |
360 mm |
| Draaidiameter boven de steun |
225 mm |
| Draaidiameter in de bruguitsparing |
490 mm |
| Draailengte in vaste klauwen |
1000 mm |
| Spildoorlaat |
52 mm |
| Toerental spil |
70–2000 tpm (8 bereiken) |
| Spiluiteinde |
D1-5 CAMLOCK |
| Spilconus |
MK6 |
| Bereik metrische schroefdraad |
(26) 0,4 – 7 mm |
| Bereik inch-schroefdraad |
(34) 4 – 56 TPI |
| Diameter van de lagerbus van de spil |
42 mm |
| uitschuifbare bus van de spil |
100 (0,04) mm |
| Vermogen hoofdmotor |
2,0/2,4 kW (400 V) |
| Afmetingen (L × B × H) |
1800 × 750 × 1650 mm |
| Gewicht |
760 kg (±2%) |
Kies voor de CORMAK TORNADO 360x1000 PLUS universele draaibank – een nauwkeurige, robuuste en rijk uitgeruste conventionele draaibank voor professionele metaalbewerking. Bestel vandaag nog en vergroot de mogelijkheden van uw bedrijf dankzij de beproefde CORMAK-technologie.
