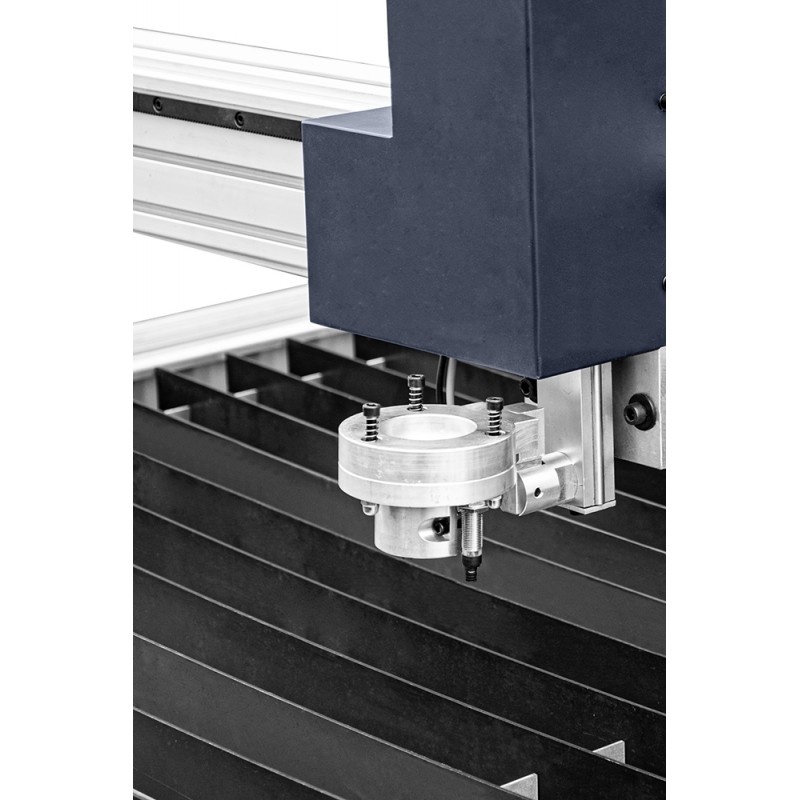

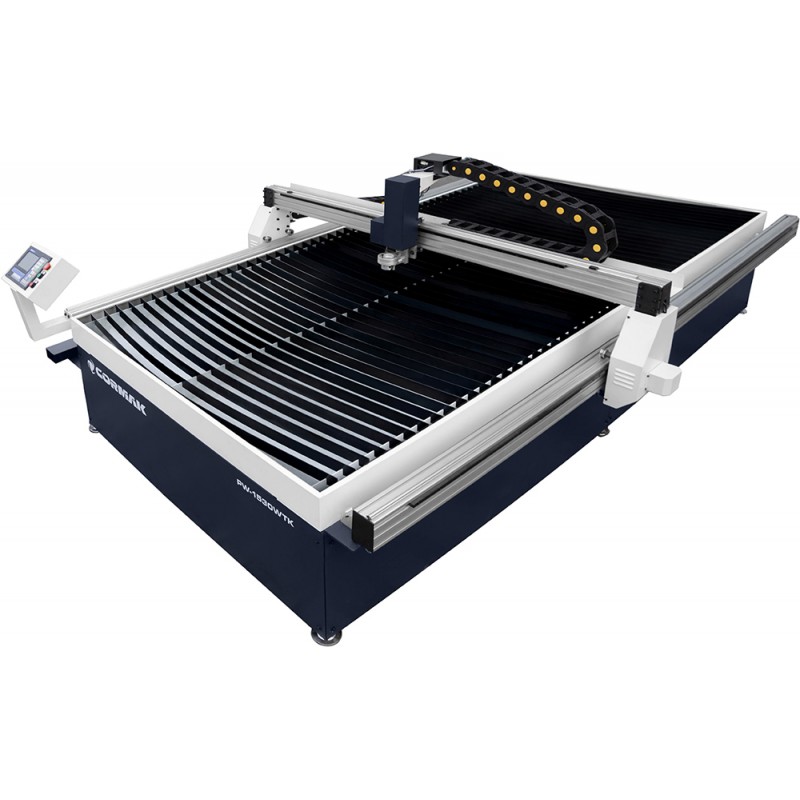

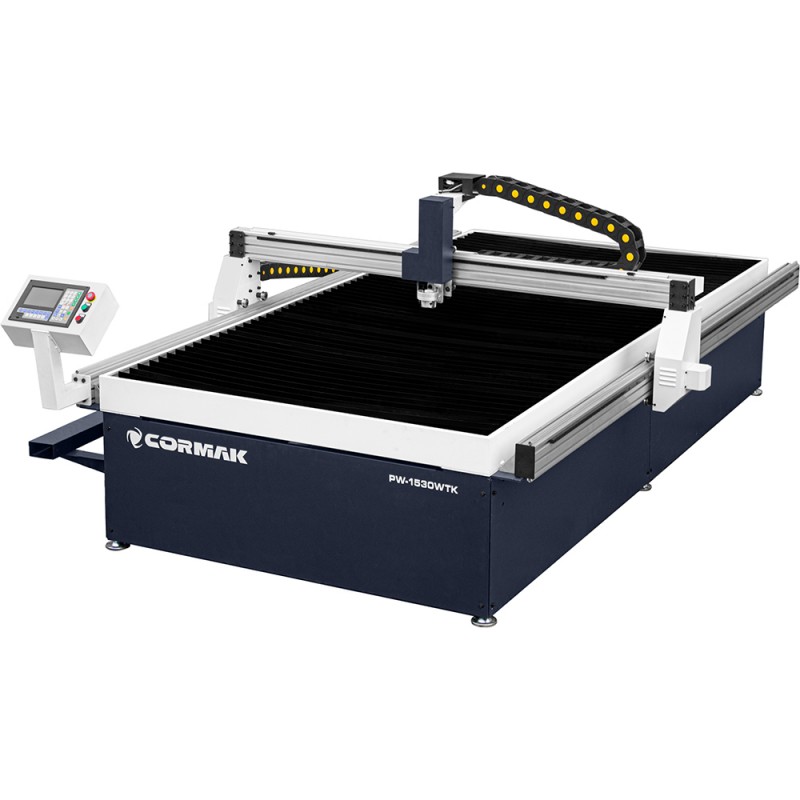

The CNC plasma cutting machine with a water table, complete with the Luft 1000 compressor and SPARTUS® ProCUT 125CNC power source, is designed for cutting sheet metal into any pre-programmed shape. The machine features a robust design and easy operation. Our CNC cutter ensures repeatability and high positioning accuracy (0.1 mm), allowing cut parts to move directly to the next stage of production.
The water table reduces consumable use, improves cutting quality, and lowers fume generation — no need for a separate extraction system.
CORMAK plasma plotters are solid, reliable, and user-friendly solutions for precision plasma cutting.
| Compressor | |
| Motorvermogen | 7,5 kW |
| Afmetingen | 810 x 610 x 850 mm |
| Gewicht | 120 kg |
| Spanning | 400 V/50 Hz |
| Afmetingen uitlaataansluiting | 1/2" |
|
Capaciteit 0-6 bar Bij 6 bar Bij 8 bar Bij 10 bar |
gemiddeld 920 l/min. 750 l/min. 750 l/min. 730 l/min. |
Technische gegevens van de IZBERG N10S-ontvochtiger |
|
| Motorvermogen | 0,29 kW |
| Diameter van de luchtinlaat- en -uitlaatpijp (BSP) | 1" |
| Werking in systemen tot | 10 bar |
| Inlaattemperatuur | ≤38 °C |
| Afmetingen | 700 x 420 x 650 mm |
| Capaciteit | 1500 l/min |
| Spanning | 230 V |
| Gewicht | 45 kg |
| Type en hoeveelheid koelmiddel | R134a, 400 g |
| Voedingsspanning | ~3 × 400 V ± 10% 50 / 60 Hz |
| Snijstroom [A] | 20 – 100 |
| Max. snijdikte [mm] | 55 |
| Inschakelduur [%] | 100 |
| PLASMA-PARAMETERS | |
| Uitgangsspanning [V] | 88 - 106 |
| Aanbevolen werkdruk [bar] | 5,5 |
| Luchtverbruik [l/min] | 250 |
| Naloopgas | ja |
| Contactloze boogontsteking zonder HF | ja |
| 2T / 4T | ja |
| OVERIGE PARAMETERS | |
| Stroomverbruik [A] | 28 |
| Vermogensfactor (cosφ) | 0,76 |
| Rendement η [%] | 85 |
| Isolatieklasse | H |
| Beschermingsgraad | IP21S |
| Gewicht [kg] | 32 |
| Afmetingen [mm] | 770 × 270 × 490 |
De plotter is voorbereid voor transport om de bewegende onderdelen te beschermen en de afmetingen te verkleinen.
De bewegende onderdelen en afschermingen die tijdens het laden en lossen beschadigd kunnen raken, moeten worden gemonteerd.
Wij bieden de mogelijkheid om het apparaat gemonteerd te leveren – dit wordt individueel afgestemd op basis van de afmetingen van de machine.
