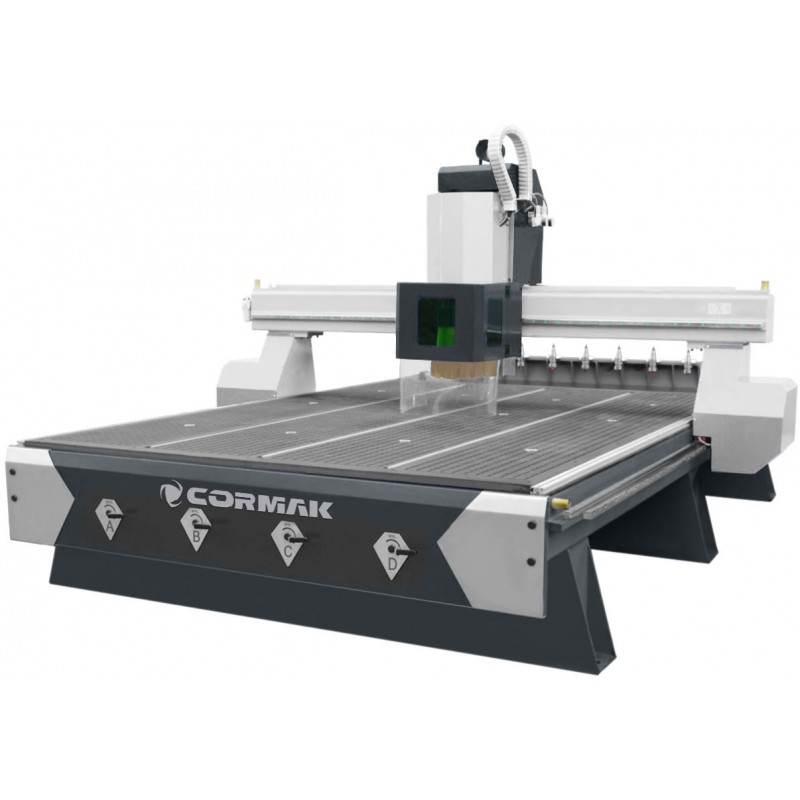

CNC-freesmachine C2131 ATC (2100x3200) met automatische gereedschapswisseling

1. Werktafel

• Een sectionele tafel met VIER onafhankelijke vacuümsecties, vervaardigd uit stijve en duurzame HPL-platen,
• Elke sectie heeft openingen waar via een buizensysteem onderdruk van de vacuümpomp wordt aangevoerd,
• De hoofdopeningen in de vacuümtafel zijn voorzien van afsluitdoppen, waardoor verschillende formaten materialen kunnen worden bevestigd,
• Het oppervlak van de werktafel is bedekt met een netwerk van kanaaltjes, waardoor de onderdruk gelijkmatig over het hele oppervlak wordt verdeeld,
• Het beschikt over groeven waarmee het materiaal ook handmatig kan worden vastgezet

2. HQD-spil

• Borstelloze spil van een gerenommeerde fabrikant van hoogwaardige producten met een vermogen van 9 kW, aangedreven door een omvormer, met overbelastingsbeveiliging.
• Elektrische freesspindel uitgerust met een innovatief LUCHT-koelsysteem.
• Geschikt voor automatische gereedschapswisseling, wat de bewerkingstijd verkort doordat er geen stilstand is als gevolg van het handmatig wisselen van de frees.
• Dankzij de automatisering kunnen alle gereedschappen in het productieproces worden gebruikt zonder dat kalibratie of onderbreking van de productiecyclus nodig is

3. Aandrijving

• Energiebesparende aandrijvingen van hoge kwaliteit Leadshine-servoaandrijvingen met een vermogen van 1500 W en een hoog houdkoppel (dubbel op de Y-as)
• , aangestuurd door de digitale NK-105 G3-controller, zorgen voor een uitstekende bewerkingskwaliteit met behoud van hoge werksnelheden in de verschillende richtingen.
• Borstelloze servomotoren die de X- en Y-assen aandrijven, brengen de aandrijving over via hoogwaardige planetaire tandwielkasten.
• De Z-as, waar positioneringsnauwkeurigheid van cruciaal belang is, wordt aangedreven door een versterkte kogelomloopspindel.
• De verplaatsing van de poort langs de X- en Y-assen gebeurt via HIWIN-geleidingsrails en tandwielen met schuine vertanding, die jarenlang storingsvrij functioneren en vervaardigd zijn uit hoogwaardig gehard staal.
• De professionele trapeziumrails van het merk HIWIN die in alle assen worden gebruikt, worden aan conformiteitscontroles onderworpen en er worden in elke fase van de montage testprocedures uitgevoerd.
• Centraal, onderhoudsvrij smeersysteem voor de belangrijkste bewegende onderdelen: de sledes en de kogelomloopspindel. Dit bespaart tijd en beschermt de belangrijkste bewegende onderdelen.

4. Constructie

• De constructie van de schuifpoort is gemaakt van gietijzer dat een buitengewone stijfheid bereikt en trillingen die tijdens de bewerking ontstaan zeer goed absorbeert.
• De stijve constructie van de tafel, gemaakt van geribbeld staal, voorkomt trillingen tijdens het productieproces.

5. Magazijn voor 8 gereedschappen + gereedschapsmeetsensor

• De machine is uitgerust met een lineair gereedschapsmagazijn met 8 posities, een set ISO30-conussen en ER32-houders
• Inbegrepen houders: ISO30 en hulzen voor het bevestigen van gereedschappen met de volgende afmetingen:
  1/2" - 6 stuks; 1/8" - 2 stuks; 3-4 mm - 2 stuks; 5-6 mm - 4 stuks; 7-8 mm - 2 stuks; 9-10 mm - 2 stuks.
• Elke CNC-freesmachine is uitgerust met een nauwkeurige Z-as gereedschapshoogtesensor, waardoor er geen tijd verloren gaat aan het bijstellen van de metingen na elke gereedschapswissel.
