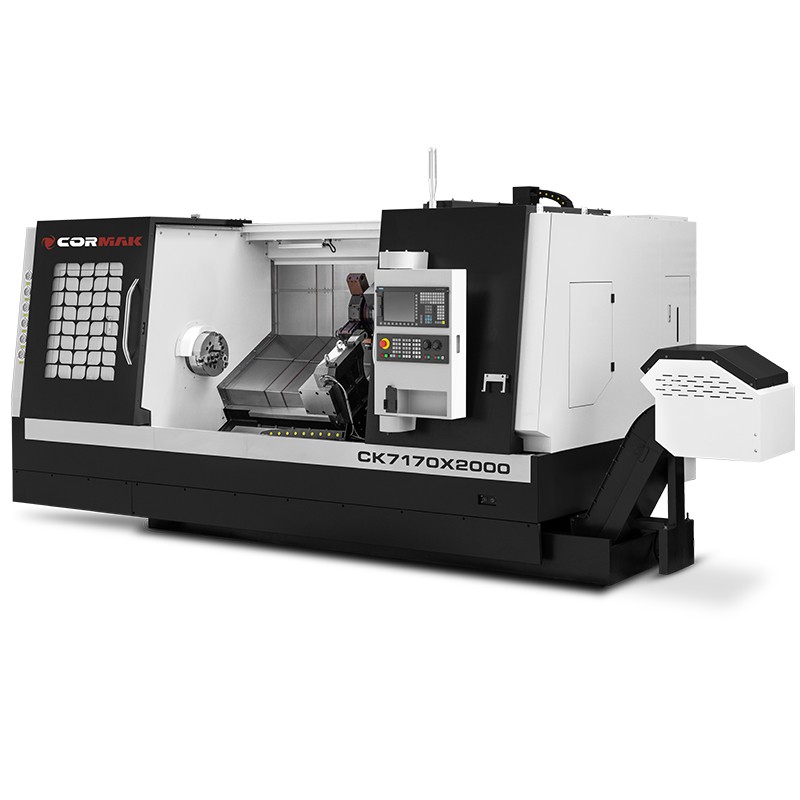

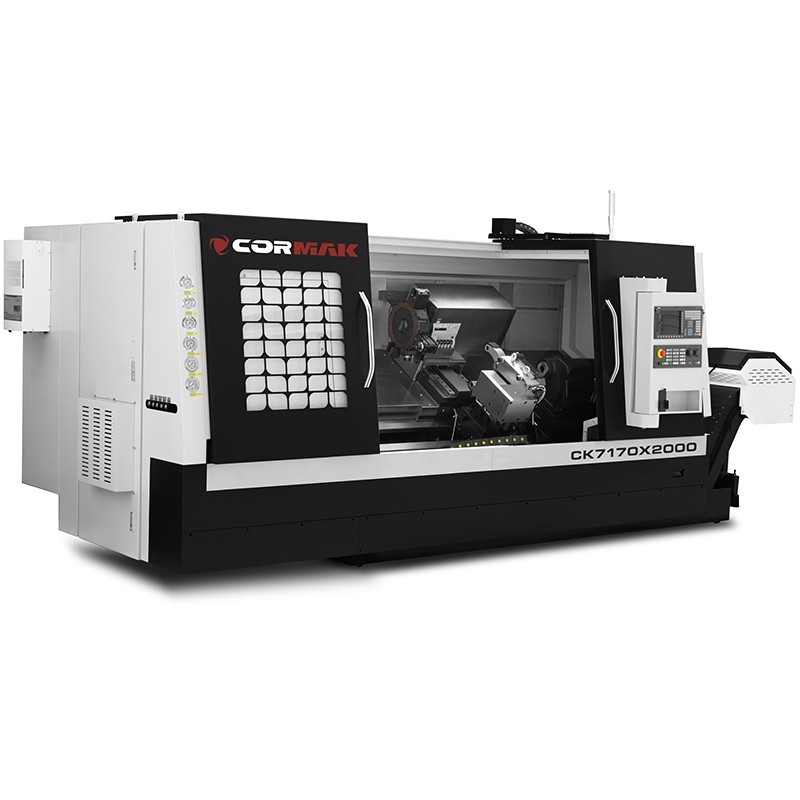

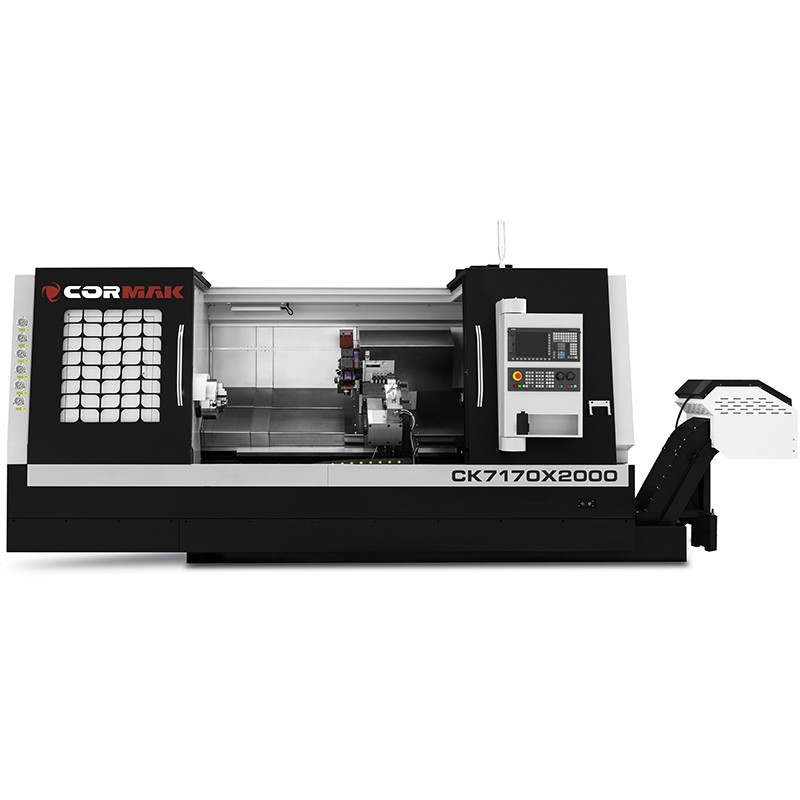

Deze moderne CNC-draaibank van het merk Cormak met schuin bed is ontworpen voor de nauwkeurige en efficiënte bewerking van middelgrote en grote werkstukken. Met een draaicapaciteit tot Ø700 mm en een werkstuklengte tot 2000 mm is dit de ideale machine voor de productie van complexe onderdelen. De BMT 45-gereedschapskop met 12 posities, SIEMENS-servo-aandrijvingen, lineaire geleidingen en volledige hydraulica – dit alles maakt het tot een professioneel gereedschap voor continu gebruik. De SINUMERIK 808D-besturing (OPTIE SINUMERIK 828, FANUC) zorgt voor een eenvoudige bediening en de mogelijkheid om programma's direct op de machine te bewerken.
De CNC-draaibank met schuin bed CK7170 x2000 is een geavanceerde numerieke machine die is ontworpen voor de nauwkeurige bewerking van metaal in veeleisende industriële omgevingen. Uitgerust met een BMT 45-gereedschapskop en gerenommeerde componenten van Siemens en Schneider, garandeert deze machine betrouwbaarheid, hoge prestaties en veelzijdigheid bij serie- en stukproductie.
De numerieke draaibank CK7170 x2000 is een oplossing voor professionele productiebedrijven die betrouwbare apparatuur nodig hebben voor de nauwkeurige bewerking van grote werkstukken met complexe geometrieën. De machine combineert de nieuwste bewerkingstechnologieën, een solide constructie en geavanceerde CNC-besturing, waardoor gebruikers kunnen rekenen op uitzonderlijke precisie, duurzaamheid en flexibiliteit. Uitgerust met een BMT 45-gereedschapskop met 12 posities en aangedreven gereedschappen, lineaire geleidingen en een Y-asoptie, maakt deze machine een breed scala aan bewerkingen mogelijk, waaronder off-axis frezen en boren, met behoud van de hoogste kwaliteitsnormen. Dit zijn de belangrijkste voordelen van het gebruik van deze machine:
De CK7170 x2000 CNC-metaaldraaibank is ontworpen met het oog op maximale betrouwbaarheid en precisie in veeleisende industriële omgevingen. Het gebruik van hoogwaardige componenten, zoals aandrijvingen van Siemens en onderdelen van Schneider, garandeert een stabiele werking en een lange levensduur van de machine.
Het schuine bed met een geoptimaliseerde hellingshoek en lineaire geleidingen zorgen voor een uitzonderlijke stijfheid van de constructie, waardoor trillingen tijdens de bewerking tot een minimum worden beperkt. Dit type constructie maakt het mogelijk om een hoge precisie te behouden, zelfs bij hoge belastingen en intensieve productiecycli.
De spil met een doorlaat van 72 mm en een Siemens-motor met een vermogen van 11 kW (optioneel 15 kW) maakt een effectieve bewerking van werkstukken met verschillende vormen en materialen mogelijk, wat een hoogwaardige afwerking garandeert.

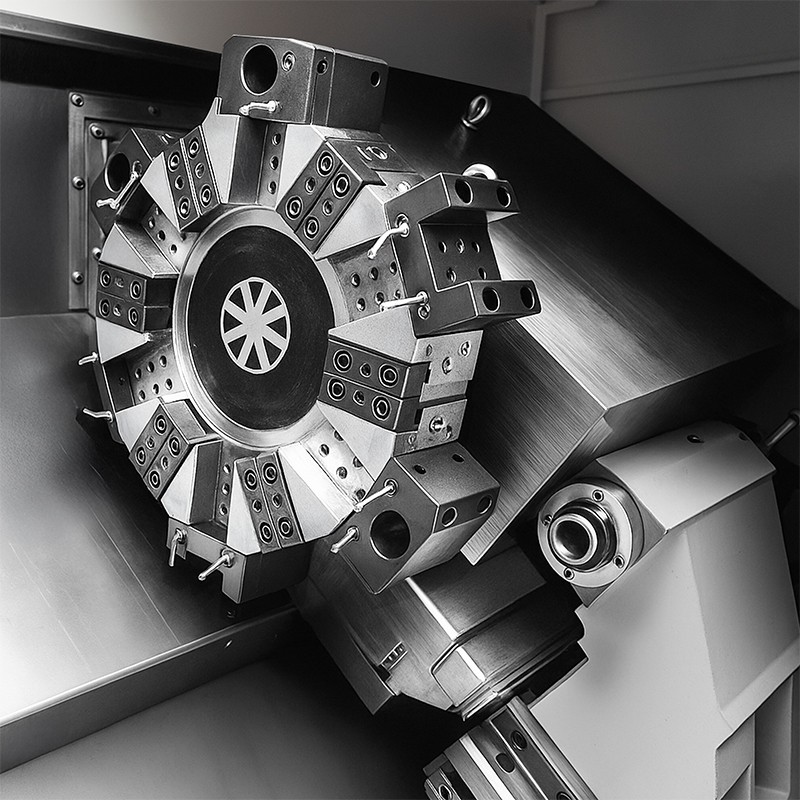

De BMT 45-gereedschapskop met 12 posities maakt het mogelijk om complexe draaibewerkingen uit te voeren
De draaibank is uitgerust met een Siemens Sinumerik 808D-besturing in het Pools, die een intuïtieve interface, snelle programmering en compatibiliteit met CAD/CAM-software biedt, waardoor de integratie met moderne productieprocessen wordt vergemakkelijkt.
Het geïntegreerde koelsysteem, de automatische smering van tandwielen en geleiders en de airconditioning van de besturingskast zorgen voor een soepele werking, waardoor slijtage van onderdelen en exploitatiekosten tot een minimum worden beperkt.
De industriële draaibank CK7170 x2000 garandeert uitzonderlijke precisie dankzij een positioneringsnauwkeurigheid van 0,001 mm. Geavanceerde Siemens-servoaandrijvingen, een hydraulische 3-klauwplaat met een diameter van 305 mm en een hydraulische tailstock (huls Ø90 mm, uitschuif 140 mm) zorgen voor stabiliteit en herhaalbaarheid van de bewerking. Het hoge toerental van de spil (2500 tpm) en de aangedreven gereedschappen en de Y-asoptie maken het mogelijk om complexe bewerkingen uit te voeren, zoals draadsnijden, groeven, boren of frezen, met behoud van de hoogste afwerkingskwaliteit.
CNC-draaibanken voor metaal, zoals het model CK7170 x2000, worden op grote schaal toegepast in verschillende industrietakken, waaronder:
De machine is de ideale keuze voor productiebedrijven die betrouwbare apparatuur nodig hebben voor de nauwkeurige metaalbewerking in diverse toepassingen, met name bij de uitvoering van grote projecten.
| Draaidiameter boven het bed | 700 mm |
| Draaidiameter boven de steun | 470 mm |
| Max. werkstuklengte | 2000 mm |
| Verplaatsing in X-/Z-as | 290/1860 mm |
| Spildoorlaat | 72 mm |
| Spiltoerental | 2500 tpm |
| Spindelmotor | SIEMENS 11 kW (15 kW) |

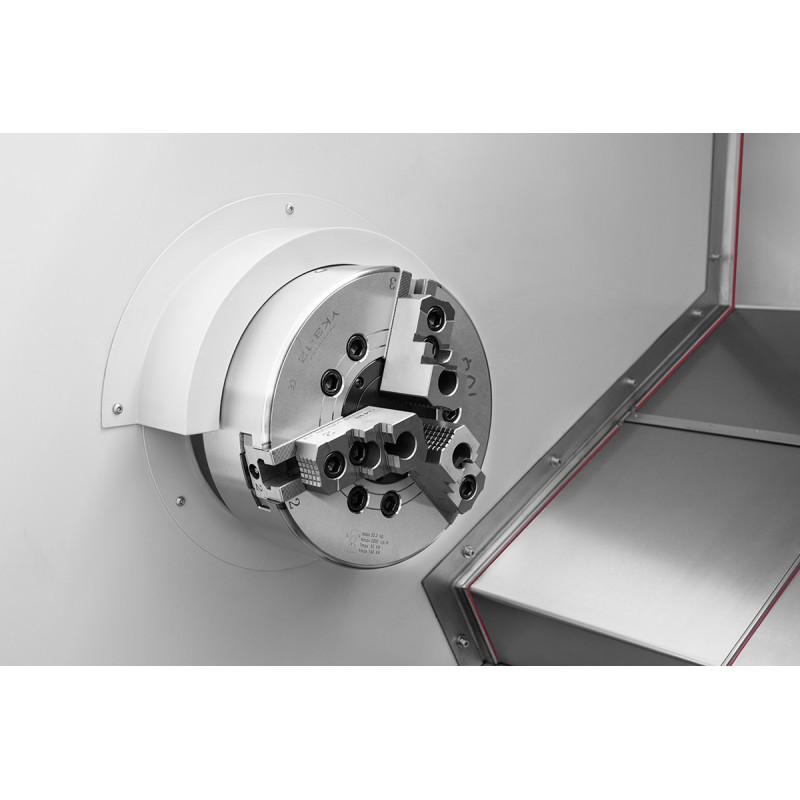

| Draaibankklauwplaat | hydraulisch 3-klauwplaat, Ø305 mm |
| Gereedschapskop | BMT 45, 12 posities (aangedreven gereedschappen) |
| Positioneringsnauwkeurigheid X/Z-as | 0,001 mm |
| Afmetingen gereedschappen | 25 x 25 mm |

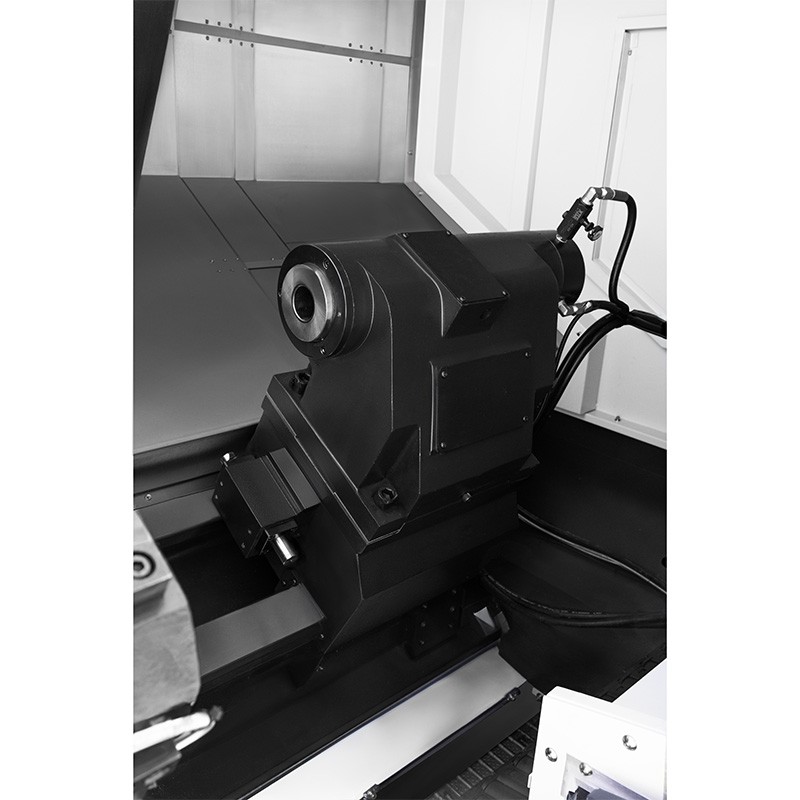

| Hydraulische kop | huls Ø90 mm, uitslag 140 mm |
| Kegel van de steun | MK5 |
| Afmetingen L/B/H | 6000 x 2300 x 2210 mm |
| Gewicht | 7500 kg |
De CNC-draaibanken CK7170X2000 LT12 zijn uitgerust met professionele besturingssystemen van gerenommeerde fabrikanten zoals Siemens, Fanuc en GSK. Deze systemen garanderen precisie, betrouwbaarheid en flexibiliteit bij het aanpassen aan verschillende productie-eisen, van eenvoudige bewerkingen tot complexe bewerkingsprocessen.
Siemens Sinumerik 808D is een voordelige CNC-besturing speciaal voor draai- en freesmachines uit de instapklasse, ideaal voor kleine en middelgrote bedrijven. De belangrijkste kenmerken zijn:
De CNC-draaibank CK7170X2000 LT12 biedt geavanceerde CNC-besturingssystemen, zoals SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D en Fanuc Oi-TF, die precisie, betrouwbaarheid en gebruiksgemak garanderen:
Download de handleiding voor Siemens Sinumerik 828/840
Download de handleiding voor SIEMENS SINUMERIK 808 Advanced
Met meer dan 20 jaar ervaring in het leveren van industriële machines is CORMAK marktleider en biedt het betrouwbare CNC-draaibanken voor metaal. Onze machines worden door professionals gekozen dankzij:
Investeer in een CNC-draaibank met schuin bed CK7170 x2000 en verhoog de efficiëntie van uw productiefaciliteit. Neem vandaag nog contact met ons op voor gedetailleerde informatie en een offerte op maat. Onze specialisten helpen u bij het kiezen van de beste oplossingen voor uw bedrijf!
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
