Onze as-slijpmachines werken stabiel en produceren weinig geluid, waardoor ze de ideale keuze zijn voor productieomgevingen. Ze zijn uitgerust met schroefpompen in het hydraulische systeem en garanderen een soepele werking met een minimum aan geluid. Bovendien zorgt de nauwkeurige spil van de slijpkop voor een uitstekende stijfheid en een hoge precisie van de rotatiebeweging, waardoor een hoge kwaliteit van de bewerkte rollen wordt bereikt.

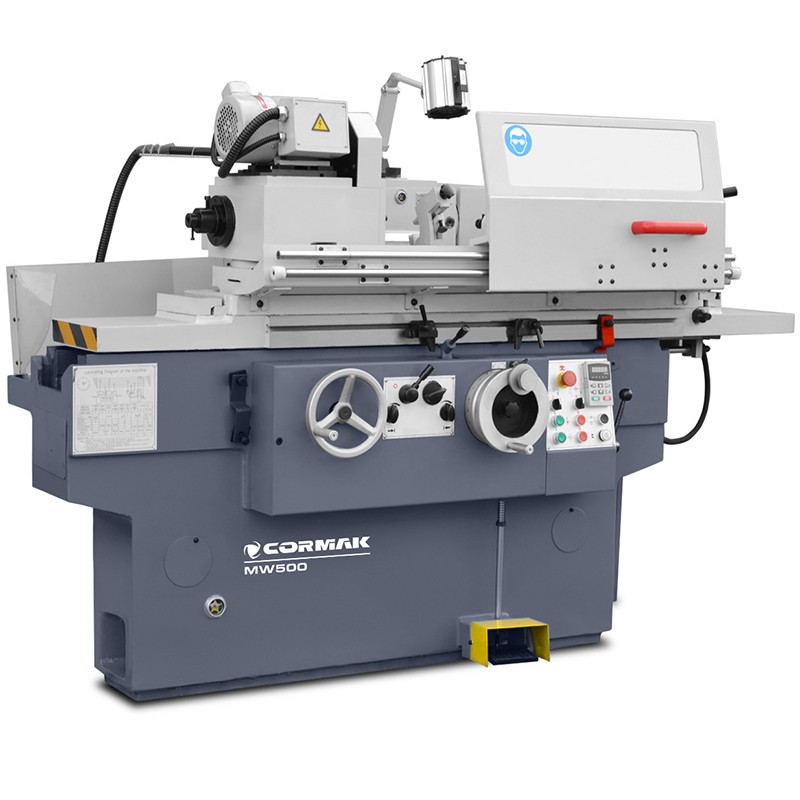

Slijpmachine voor assen en gaten Ø200 x 500 mm – Precisie bij cilindrische bewerking
De slijpmachine voor assen en gaten Ø200 x 500 mm is een geavanceerde machine die is ontworpen voor het nauwkeurig slijpen van cilindrische buiten- en binnenoppervlakken. De solide constructie en geavanceerde technologieën zorgen voor een hoge bewerkingsnauwkeurigheid en betrouwbaarheid in veeleisende industriële omgevingen.
De slijpmachine voor assen en gaten Ø200 x 500 mm is een veelzijdige oplossing voor industriële bedrijven die behoefte hebben aan nauwkeurige bewerking van cilindrische onderdelen met een diameter tot 200 mm en een lengte tot 500 mm. Ontworpen met professionals in gedachten, combineert deze machine geavanceerde technologieën, zoals nauwkeurige voedingen en een hydraulisch aandrijfsysteem, met een robuuste constructie, wat zorgt voor betrouwbaarheid en efficiëntie. De machine maakt het mogelijk om zowel de buitenoppervlakken van assen als de binnenboringen met een diameter van 25 tot 100 mm te slijpen, waardoor deze de ideale keuze is voor een breed scala aan toepassingen. De veelzijdigheid, hoge nauwkeurigheid en uitgebreide standaarduitrusting voldoen aan de verwachtingen van zelfs de meest veeleisende gebruikers. De belangrijkste voordelen zijn:
De slijpmachine voor assen en gaten met een diameter van Ø200 x 500 mm wordt gekenmerkt door een massieve constructie met een gewicht van 3000 kg, wat zorgt voor stabiliteit tijdens de bewerking. De machine is uitgerust met nauwkeurige geleiders en een spil aangedreven door een motor met een vermogen van 4 kW, en werkt samen met een slijpschijf met afmetingen van Ø400 x 50 x Ø203 mm, waardoor een effectieve bewerking van cilindrische buitenoppervlakken mogelijk is. De kop voor inwendige slijpbewerkingen met een motor van 1,1 kW maakt een nauwkeurige afwerking van gaten mogelijk.
De machine biedt een maximale dwarsverplaatsing van 205 mm en nauwkeurige grofvoortgang (2 mm/omw.) en fijnvoortgang (0,5 mm/omw.). Een minimale voeding van 0,0025 mm en een slijpschijfverslijtingscompensatie van 0,0025 mm zorgen voor een hoge bewerkingsnauwkeurigheid. Het hydraulische tafelaandrijfsysteem garandeert vloeiende bewegingen, wat cruciaal is voor nauwkeurige toepassingen.
De walsslijpmachine is uitgerust met een efficiënt koelsysteem met een pomp van 0,125 kW en een capaciteit van 25 l/min, dat het bewerkte materiaal en de slijpschijf beschermt tegen oververhitting. Een 3-klauwspankop met een diameter van 165 mm en een draaikop met MK 4-conus zorgen voor een stevige bevestiging van de werkstukken, wat de veiligheid en precisie van het werk verhoogt.
De slijpmachine voor rollen en gaten Ø200 x 500 mm zorgt voor een uitstekende afwerkingskwaliteit dankzij de nauwkeurige voortstuwingsregeling en de stabiele constructie. De maximale lengte voor uitwendige bewerking bedraagt 500 mm en voor inwendige bewerking 100 mm, waardoor werkstukken van verschillende afmetingen kunnen worden bewerkt. De omtreksnelheid van de slijpschijf (35 m/s) en het draaibereik van de tafel (3° naar rechts, 9° naar links) maken het mogelijk de parameters aan te passen aan specifieke eisen, waardoor gladde oppervlakken met minimale toleranties worden gegarandeerd.
De slijpmachine voor assen en gaten Ø200 x 500 mm is bedoeld voor industriële bedrijven die een nauwkeurige bewerking van cilindrische onderdelen nodig hebben. Ze wordt gebruikt in:
| Hoogte van de klauwen | 100 mm |
| Afstand tussen de klauwen | 500 mm |
| Slijpgebied | Ø200 x 500 mm |
| Diameter voor rollen met steun | 5 – 60 mm |
| Diameter voor rollen zonder steun | 5 – 200 mm |
| Diameter voor gaten | 25 – 100 mm |
| Maximaal gewicht van het werkstuk | 100 kg |
| Maximale lengte voor uitwendige bewerking | 500 mm |
| Maximale lengte voor inwendige bewerking | 100 mm |
| Ashoogte | 135 mm |
| Conus van de draaikop | MK 4 |
| Conus van de achterkant | MK 4 |
| Min. voedingssnelheid | 0,0025 mm |
| Verplaatsing van de spilbus | 30 mm |
| Toerental spil | 25 – 380 tpm |
| Diameter van de 3-klauwplaat | 165 mm |
| Afmetingen slijpschijf | Ø400 x 50 x Ø203 mm |
| Max. breedte slijpschijf | 50 mm |
| Omtreksnelheid slijpschijf | 35 m/s |
| Max. toerental slijpschijf | 1670 tpm |
| Max. zijdelingse verplaatsing | 205 mm |
| Zijverplaatsing per omwenteling | Grof 2 mm, fijn 0,5 mm |
| Schaalverdeling dwarsverplaatsing | Grof 0,01 mm, fijn 0,0025 mm |
| Compensatie van slijpschijfverslijting per omwenteling | Grof 0,01 mm, nauwkeurig 0,0025 mm |
| Snelle toevoer | 50 mm |
| Draaibereik slijpkop | +10º |
| Diameter slijpschijf voor gaten | Max. 30 x 25 x 10 mm, Min. 17 x 20 x 6 mm |
| Toerental slijpschijf voor gaten | 1000 tpm |
| Max. draaibereik van de tafel | Naar rechts - 3°, naar links - 9°, 8° |
| Capaciteit koelvloeistofpomp | 25 l/min |
| Motor van de walsslijpmachine | 4 kW - 1500 tpm |
| Motor van de draaikop | 1,1 kW – 1500 tpm |
| Motor van de gatenschuurmachine | 1,1 kW – 3000 tpm |
| Motor van de hydraulische voeding | 1,1 kW – 1500 tpm |
| Koelvloeistofpomp | 0,125 kW – 3000 tpm |
| Gewicht | 3000 kg |
| Afmetingen van de machine | 2040 x 1800 x 1650 mm |
Verhoog de efficiëntie van uw productie met een slijpmachine voor assen en gaten met een diameter van Ø200 x 500 mm. Neem contact met ons op voor een gedetailleerde offerte of om een demonstratie van de machine af te spreken. Kies voor precisie en betrouwbaarheid – kies voor de assenslijpmachines van Cormak!
