Onze walsenschuurmachines onderscheiden zich niet alleen door hun stabiele werking, maar ook door hun lage geluidsniveau, waardoor ze een uitstekende keuze zijn voor elke productiefaciliteit. Dankzij het gebruik van schroefpompen in het hydraulische systeem zorgen ze voor een soepele werking bij een minimaal energieverbruik. Bovendien garandeert de geavanceerde spil van de slijpkop een uitstekende precisie van de rotatiebeweging en een hoge stijfheid, waardoor perfect afgewerkte rollen van hoge kwaliteit worden verkregen.

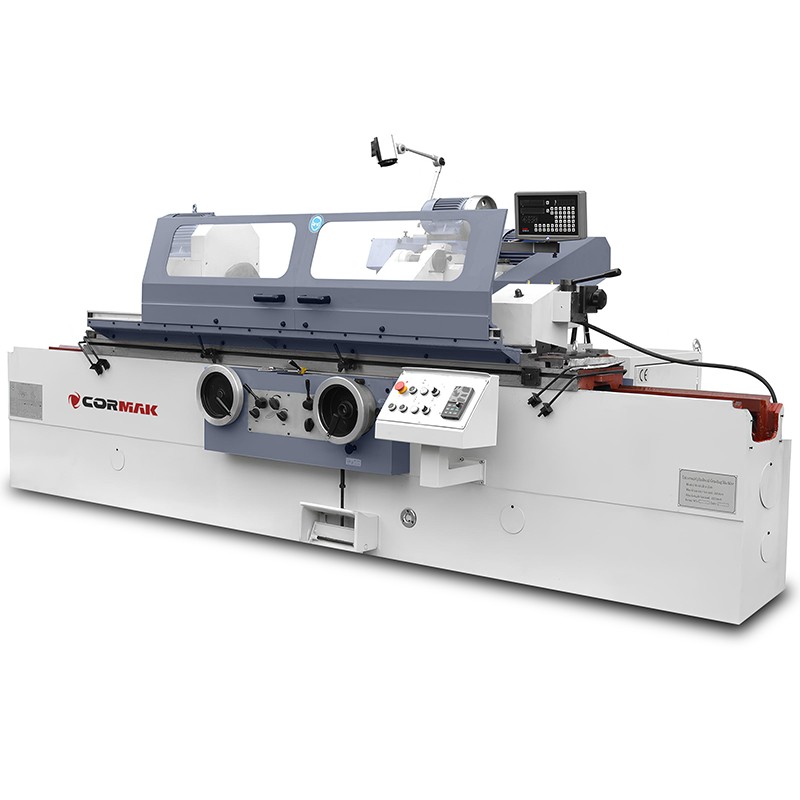

Slijpmachine voor assen en gaten Ø320 x 1000 mm – Precisie bij cilindrische bewerking
De slijpmachine voor assen en boringen Ø320 x 1000 mm is een geavanceerde machine die is ontworpen voor het nauwkeurig slijpen van cilindrische buiten- en binnenoppervlakken. De solide constructie en moderne technologieën zorgen voor een hoge bewerkingsnauwkeurigheid en betrouwbaarheid in veeleisende industriële omgevingen.
De slijpmachine voor assen en boringen Ø320 x 1000 mm is een veelzijdige oplossing voor industriële bedrijven die een nauwkeurige bewerking van cilindrische onderdelen met een diameter tot 320 mm en een lengte tot 1000 mm (met opties tot 1500 mm, 2000 mm of 3000 mm). Ontworpen met het oog op professionals, combineert deze machine geavanceerde technologieën, zoals traploze spilverdraaiing (25-220 tpm) en een hydraulisch tafelvoortstelsysteem, met een massieve constructie van 5,3 ton (voor de 1000 mm-versie), wat zorgt voor betrouwbaarheid en efficiëntie. De machine maakt het mogelijk om zowel de buitenoppervlakken van assen als de binnenboringen met een diameter van 30 tot 100 mm te slijpen, waardoor deze de ideale keuze is voor een breed scala aan toepassingen. De uitgebreide standaarduitrusting, waaronder een kop voor inwendig slijpen en een 3-klauwspankop, en de nauwkeurige voedingen (0,0025 mm) garanderen een uitstekende oppervlakteafwerking. De belangrijkste voordelen zijn:
De slijpmachine voor rollen en gaten Ø320 x 1000 mm wordt gekenmerkt door een massieve constructie met een gewicht van 5,3 ton (voor de 1000 mm-versie) en afmetingen van 322x200x205 cm, wat zorgt voor stabiliteit tijdens de bewerking. Uitgerust met nauwkeurige geleiders en een spil aangedreven door een motor met een vermogen van 5,5 kW, werkt deze samen met een slijpschijf met afmetingen van 400x50x203 mm, waardoor een effectieve bewerking van cilindrische buitenoppervlakken mogelijk is. De kop voor inwendig slijpen met een motor van 1,1 kW en een toerental van 10.000/15.000 tpm zorgt voor een nauwkeurige afwerking van de gaten.
De machine biedt een maximale dwarsverplaatsing van 246 mm en nauwkeurige handmatige voedingen: grof 2 mm/omw. en fijn 0,5 mm/omw. Een minimale voeding van 0,0025 mm en een compensatie van slijpschijfverslijting van 0,0025 mm garanderen een hoge bewerkingsnauwkeurigheid. Het hydraulische tafelvoedingssysteem met een snelheidsbereik van 0,1-4 m/min zorgt voor vloeiende bewegingen, wat essentieel is voor nauwkeurige toepassingen.

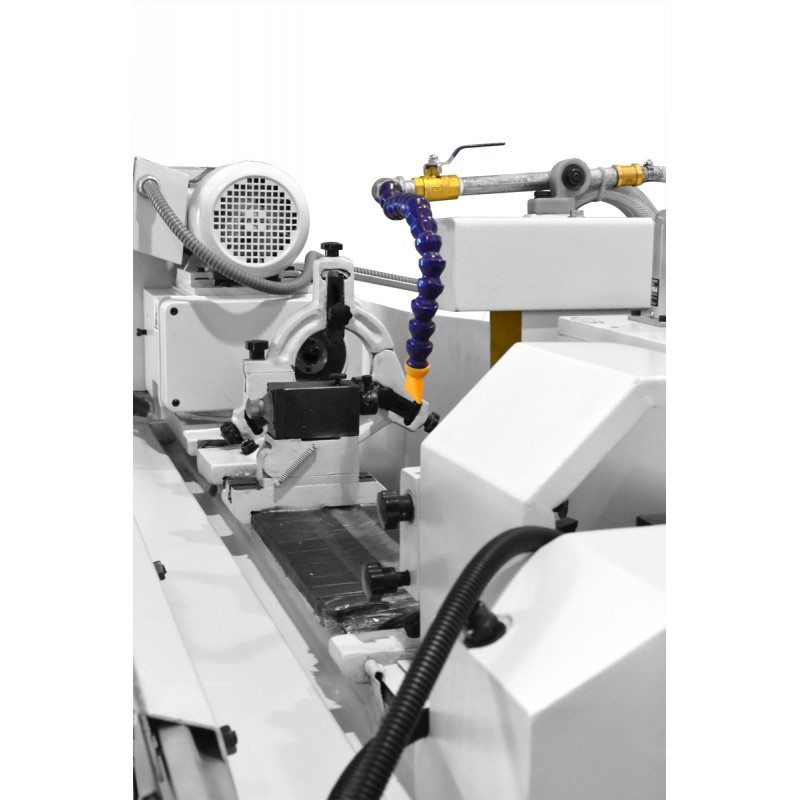

De walsslijpmachine is uitgerust met een efficiënt koelsysteem dat het bewerkte materiaal en de slijpschijf beschermt tegen oververhitting. De 3-klauwspankop en de draaikop met MK 4-conus zorgen voor een stevige bevestiging van de werkstukken, wat de veiligheid en precisie van het werk verhoogt. De zwenkhoek van de kop (+90°) en de tafel (3° naar rechts, 7° naar links voor de 1000 mm-versie) maken een flexibele aanpassing aan verschillende bewerkingsopdrachten mogelijk.
De slijpmachine voor assen en gaten Ø320 x 1000 mm zorgt voor een uitstekende afwerkingskwaliteit dankzij de nauwkeurige voortstuwingsregeling en de stabiele constructie. De maximale lengte voor uitwendige bewerking bedraagt 1000 mm (met opties tot 1500 mm, 2000 mm of 3000 mm) en voor inwendige bewerking 125 mm, waardoor werkstukken van uiteenlopende afmetingen kunnen worden bewerkt. De omtreksnelheid van de slijpschijf (35 m/s) en de traploze snelheidsregeling van de spil (25-220 tpm) maken het mogelijk de parameters aan te passen aan specifieke eisen, wat zorgt voor gladde oppervlakken met minimale toleranties.
De slijpmachine voor assen en gaten Ø320 x 1000 mm is bedoeld voor industriële bedrijven die een nauwkeurige bewerking van cilindrische onderdelen nodig hebben. Ze wordt gebruikt in:
| Hoogte van de klauwen [mm] | 180 |
| Afstand tussen de tanden [mm] | 1000 of 1500 of 2000 |
| Max. slijpdiameter (buiten) [mm] | 5-320 |
| Max. slijpdiameter (binnen) [mm] | 30-100 |
| Max. slijplengte (buiten) [mm] | 1000 of 1500 of 2000 |
| Max. slijplengte (binnen) [mm] | 125 |
| Max. lengte van het werkstuk (binnen) [mm] | 150 |
| Draaihoek | +90° |
| Tandconus | MK 4 |
| Spiltoerental | Traploos 25-220 (50 Hz) |
| Toerental spindelschijf | 1670 tpm |
| Snelle verplaatsing van de kop | 50 |
| Max. verplaatsing | 246 mm |
| Draaihoek | 30° |
| Handmatige voeding per omwenteling | 2; 0,5 |
| Handmatige voeding per gra | 0,01; 0,0025 |
| Afmetingen slijpschijf | 400 x 50 x 203 mm |
| Omtreksnelheid | 35 m/s |
| Toerental spil | 10000/15000 |
| Afmetingen werktafel | max. 50x25x13, min. 17x20x6 |
| Handmatige voeding per omwenteling | 6 mm |
| Max. draaihoek van de tafel (tegen de klok in) | 3° (1000, 1500); 2° (2000, 3000) |
| Max. draaihoek tafel (met de klok mee) | 7° (1000), 6° (1500), 5° (2000), 4° (3000) |
| Bereik van de lengtesnelheden van de tafel | 0,1 - 4 m/min |
| Kegel | 4 |
| Verplaatsing van de bus | 30 mm |
| Vermogen van de kopmotor | 5,5 |
| Gatenschuren | 1,1 |
| Vermogen van de kopmotor | 1,1 |
| Gewicht (ton) | 5,3 (1000), 6,1 (1500), 7,9 (2000), 9,9 (3000) |
| Totale afmetingen (cm) | 322x200x205 (1000), 422x200x205 (1500), 540x200x205 (2000), 739x200x205 (3000) |
Verhoog de efficiëntie van uw productie met een slijpmachine voor rollen en gaten Ø320 x 1000 mm. Neem contact met ons op voor een gedetailleerde offerte of om een demonstratie van de machine af te spreken. Kies voor precisie en betrouwbaarheid – kies voor de rollenslijpmachines van Cormak!
