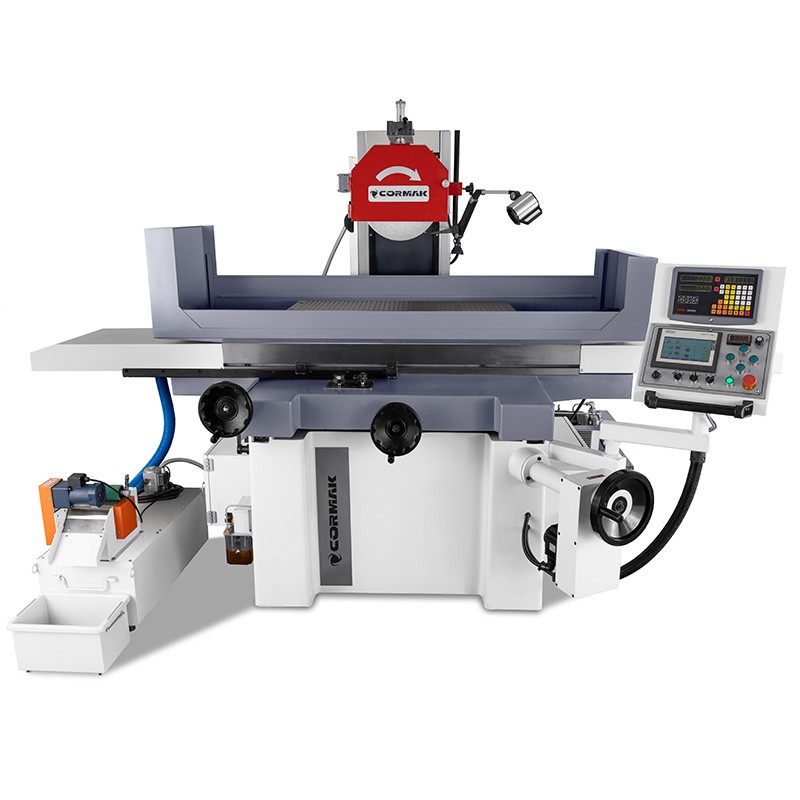

De vlakschuurmachine 400x800 is een geavanceerd apparaat dat is ontworpen voor het nauwkeurig schuren van vlakke oppervlakken in een industriële omgeving. Uitgerust met automatische voedingen voor drie assen en een magnetische tafel van 406x813 mm, garandeert deze machine een hoge nauwkeurigheid en betrouwbaarheid. Dankzij de solide constructie en het draagvermogen tot 500 kg is deze machine de ideale keuze voor veeleisende productietoepassingen.

Belangrijkste voordelen van de machine

De vlakschuurmachine 400x800 is ontworpen met het oog op maximale efficiëntie en precisie bij de metaalbewerking. Dankzij het gebruik van moderne technologieën en robuuste componenten onderscheidt deze machine zich van andere vlakschuurmachines die op de markt verkrijgbaar zijn. Hieronder worden de belangrijkste voordelen van de technische specificaties en het ontwerp weergegeven, die een voorsprong bieden in productieomgevingen:

• Automatische voedingen voor drie assen: Deze maken een nauwkeurige besturing van de lengte-, dwars- en verticale tafelbewegingen mogelijk, wat fouten van de operator elimineert en de herhaalbaarheid van de bewerking verhoogt.
• Digitale uitlezing: zorgt voor nauwkeurige monitoring van de tafelpositie, waardoor afwijkingen worden geminimaliseerd en de afwerkingskwaliteit van het oppervlak wordt verbeterd tot een Ra-waarde van minder dan 0,2 μm.
• Robuuste bedconstructie: Gemaakt van zeer sterke materialen, garandeert stabiliteit bij de bewerking van zware werkstukken met een gewicht tot 500 kg, waardoor trillingen worden verminderd en de levensduur van de machine wordt verlengd.
• Hoge precisie: Dankzij verticale verplaatsingen vanaf 0,005 mm en een slijpschijfsnelheid van 1450 tpm bereikt de machine toleranties van minder dan 0,01 mm, waarmee wordt voldaan aan de eisen van precisieproductie.
• Efficiënt koelsysteem: Het geïntegreerde koelsysteem met een pomp van 0,125 kW voorkomt oververhitting van werkstukken en gereedschappen, waardoor de levensduur wordt verlengd en de oppervlaktekwaliteit wordt verbeterd.
• Optimale energie-efficiëntie: De spindelmotor met een vermogen van 5,5 kW en de aandrijvingen met geoptimaliseerd energieverbruik zorgen voor een hoge prestatie bij lagere bedrijfskosten.
• Magnetische tafel 406x813 mm: Vergemakkelijkt het snel en veilig vastzetten van werkstukken, waardoor de werkefficiëntie en de veiligheid van de operator worden verhoogd.

Constructie en technologie

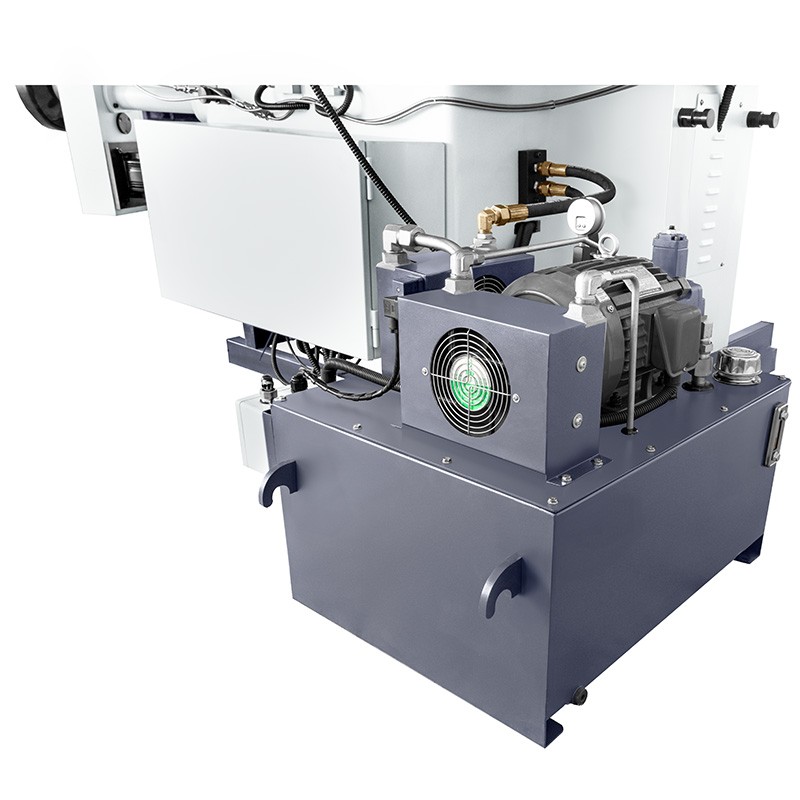

De vlakschuurmachine 400x800 wordt gekenmerkt door een geavanceerd ontwerp dat duurzaamheid combineert met functionaliteit. Het machinebed van hoogwaardig gietijzer zorgt voor stijfheid en minimaliseert trillingen, wat cruciaal is bij de bewerking van zware werkstukken. De spil met een snelheid van 1450 tpm, gemonteerd in precisielagers, werkt samen met een slijpschijf van 350 x 40 x 127 mm, wat een stabiele en gelijkmatige bewerking garandeert. Het hydraulische systeem regelt de lengtevoeding van de tafel binnen een bereik van 7~25 m/min, terwijl de automatische dwars- en verticale voeding een nauwkeurige besturing van de beweging mogelijk maken met een nauwkeurigheid tot 0,005 mm. De magnetische tafel met afmetingen van 406 x 813 mm zorgt voor een stevige bevestiging van de werkstukken, wat het voorbereidingsproces versnelt. Het geïntegreerde koelsysteem met een pomp van 0,125 kW voert de warmte effectief af, waardoor thermische vervormingen worden voorkomen en de levensduur van de gereedschappen wordt verlengd. De aandrijfmotoren, waaronder de 2,2 kW-motor van de oliepomp en de 0,5 kW-verticale aandrijving, zijn geoptimaliseerd voor energie-efficiëntie en een laag geluidsniveau. De totale constructie met een gewicht van 3500 kg benadrukt de stabiliteit en betrouwbaarheid van de machine in veeleisende industriële omgevingen.

Precisie en werkprestaties

De vlakke slijpmachine 400x800 biedt uitzonderlijke precisie dankzij geavanceerde voedings- en besturingsmechanismen. De automatische stootvoeding in het bereik van 0,1~8 mm en de verticale voeding vanaf 0,005 mm maken toleranties van minder dan 0,01 mm mogelijk, wat cruciaal is bij de productie van precisiecomponenten. De maximale tafelvoortgang van 450x910 mm bij een dwarssnelheid tot 990 mm/min maakt een snelle bewerking van grote oppervlakken mogelijk zonder verlies van nauwkeurigheid. Een slijpschijf met een snelheid van 1450 tpm zorgt voor een gelijkmatige materiaalafname, waardoor slijtage van het gereedschap wordt geminimaliseerd en de kwaliteit van de oppervlakteafwerking wordt verbeterd. Het digitale afleessysteem voor drie assen elimineert handmatige fouten, waardoor de insteltijd van de machine wordt verkort en de doorvoer in productiecycli wordt verhoogd. In vergelijking met andere vlakschuurmachines onderscheidt dit model zich door een hoog draagvermogen van 500 kg, waardoor zwaardere werkstukken kunnen worden bewerkt zonder in te boeten aan precisie. De energie-efficiëntie van de motoren en de solide constructie minimaliseren stilstand, waardoor deze magnetische vlakschuurmachine een effectief hulpmiddel is bij het optimaliseren van productieprocessen.

Toepassing

De vlakschuurmachine 400x800 is bedoeld voor productiebedrijven die gespecialiseerd zijn in metaalbewerking, zoals gereedschapswerkplaatsen, fabrieken van machineonderdelen en servicecentra. Hij is uitermate geschikt voor het slijpen van vlakke oppervlakken van onderdelen zoals matrijzen, spuitgietmatrijzen, basisplaten of precisieonderdelen die een hoge maatnauwkeurigheid vereisen. In B2B-omgevingen, waar herhaalbaarheid en efficiëntie van belang zijn, ondersteunt deze vlakmagneetslijpmachine zowel serie- als stukproductie en verwerkt materialen zoals staal, gietijzer of aluminiumlegeringen. De machine wordt ook gebruikt voor het reviseren van versleten componenten in de zware industrie, waar de maximale afstand van de tafel tot de spil van 580 mm de bewerking van grotere werkstukken mogelijk maakt. De machine wordt met name aanbevolen voor bedrijven die hun slijpprocessen willen automatiseren, dankzij de automatische voedingen en digitale uitlezing, die de afhankelijkheid van de vaardigheden van de operator verminderen.

Technische gegevens

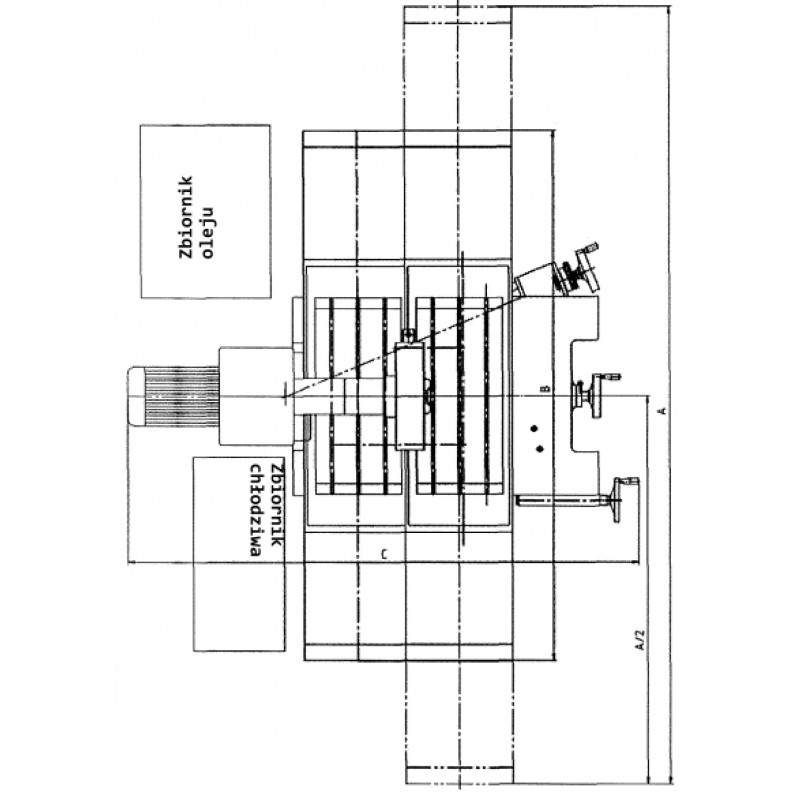

Schema van de eindposities

Standaarduitrusting

• Digitale uitlezing,
• Magnetische tafel 406x813 mm,
• Slijpschijf,
• Spil voor het uitbalanceren van de slijpschijf,
• Slijpschijfhouder,
• Koelsysteem,
• Slijpschijf-afdraai-inrichting,
• Spaanafscheider,
• Halogeenverlichting,
• Gebruiksaanwijzing in het Pools,
• CE-verklaring.

Optionele uitrusting

• Extra slijpschijven met verschillende korrelgroottes,
• Geavanceerd koelvloeistoffiltersysteem,
• CNC-bedieningspaneel,
• Verlenging van de servicegarantie,
• Set voor hoekschuren.

Neem contact met ons op voor een gedetailleerde offerte voor een vlakke slijpmachine van 400x800. Onze specialisten helpen u bij het kiezen van de optimale configuratie, afgestemd op de specifieke kenmerken van uw productiefaciliteit.
