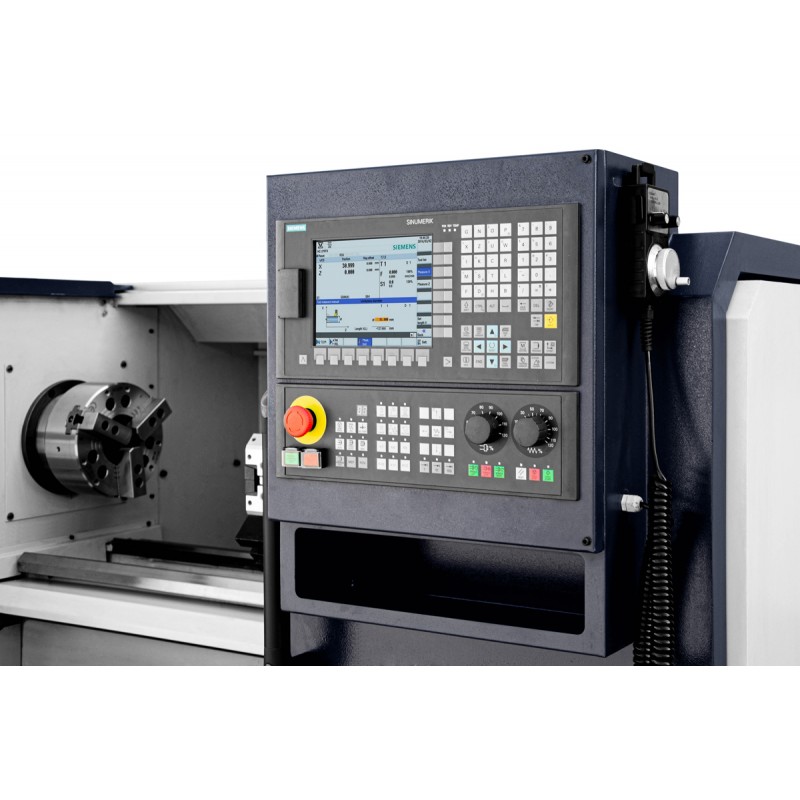

CNC-draaibank CORMAK 400x700 met handmatige spil en SIEMENS SINUMERIK-besturing

De CNC-draaibank CKT 400x700 is een geavanceerde numerieke draaibank die is ontworpen voor de nauwkeurige bewerking van metalen onderdelen in middelgrote en grote productiebedrijven. Uitgerust met een Siemens Sinumerik 808D-besturing en geavanceerde bewerkingscycli, garandeert deze machine een hoge nauwkeurigheid en efficiëntie.

Belangrijkste voordelen van de CNC-draaibank CKT 400x700

De CKT 400x700 CNC-metaaldraaibank is een professionele oplossing voor de industrie, die moderne technologie combineert met een solide constructie, ideaal voor bedrijven die nauwkeurige verspaningsbewerkingen vereisen. Als geavanceerde industriële draaibank maakt deze machine complexe bewerkingen mogelijk, zoals het draaien van buiten- en binnenoppervlakken, draadsnijden, groeven, boren en contouren, met behoud van de hoogste kwaliteit van de werkstukken. De belangrijkste voordelen zijn:

• Hoge bewerkingsprecisie: een maximale draaidiameter van 400 mm boven het bed en 160 mm boven de steun, met een spindeldoorlaat van 48 mm, zorgt voor een positioneringsnauwkeurigheid van 0,01 mm en een herhaalbaarheid van 0,012 mm.
• Flexibele spil: Het toerentalbereik van 150-1800 tpm met een A2-6-spilkop maakt de bewerking van een breed scala aan materialen mogelijk, van staal tot lichtmetalen.
• Geavanceerde besturing: Het Siemens Sinumerik 808D-systeem in het Pools, ondersteund door Siemens-servo-aandrijvingen, biedt intuïtieve vaste cycli voor dwarsdraaien, conussen en draadsnijden, waardoor de programmeertijd wordt verkort.
• Stijve constructie: Een nettogewicht van 1800 kg en afmetingen van 2200x1100x1620 mm zorgen voor stabiliteit bij het bewerken van werkstukken met een lengte tot 700 mm.
• Gereedschapsefficiëntie: een 8-positie revolverkop met 20x20 mm gereedschappen (optie 6 of 8 posities) versnelt de gereedschapswissel, waardoor de productiecyclustijd tot een minimum wordt beperkt.
• Nauwkeurige opspanning: Handmatige 3-klauwplaat (optioneel hydraulisch) en handmatige tailstock (optioneel hydraulisch) met MK5-opname zorgen voor een betrouwbare opspanning van werkstukken.
• Duurzaamheid van de componenten: Het automatische smeersysteem voor de tandwielkasten en geleiders vermindert slijtage en verlengt de levensduur van de machine.
• Optimale koeling: Het koelsysteem zorgt voor thermische stabiliteit en beschermt gereedschappen en werkstukken tijdens intensieve bewerkingen.
• Veelzijdigheid: Bestemd voor precisiedraaien in de machinebouw, automobielindustrie en gereedschapsindustrie, zowel in serie- als kleinschalige productie.
• Zuinig in gebruik: De motor met een vermogen van 5,5 kW combineert hoge prestaties met een laag energieverbruik.
• Mogelijkheid tot personalisatie: Een uitgebreide reeks opties, zoals Fanuc Oi-TF-besturing, gereedschapssensor, staaftoevoer of CAD/CAM-software, maakt het mogelijk de machine aan te passen aan specifieke behoeften.

Constructie en technologie van de CNC-draaibank CKT 400x700

De industriële CNC-draaibank CKT 400x700 is ontworpen met het oog op betrouwbaarheid en precisie in veeleisende productieomgevingen. De belangrijkste constructie-elementen zijn:

• Stevig vlakbed: De stijve constructie met een nettogewicht van 1800 kg minimaliseert trillingen en zorgt voor stabiliteit tijdens de bewerking.
• Hoogwaardige spil: een doorlaat van 48 mm, een A2-6-spilkop en een toerental van 150-1800 tpm maken de bewerking van diverse werkstukken mogelijk.
• Revolverkop: 8-positie (optie 6 of 8) met 20x20 mm gereedschappen zorgt voor een snelle gereedschapswissel en flexibiliteit bij het werken.
• Handmatige kop: Met MK5-opzetstuk, spildiameter 60 mm en maximale verplaatsing 100 mm, ondersteunt deze de werkstukken nauwkeurig (optie: hydraulische kop).
• Handmatige draaiklamp: 3-klauwklamp (optie: hydraulisch) zorgt voor een stevige bevestiging van werkstukken.
• Siemens-servoaandrijvingen: garanderen soepele bewegingen en een hoge positioneringsnauwkeurigheid (0,01 mm).
• Automatisch smeersysteem: Centraal gesmeerde tandwielen en geleiders verminderen slijtage van onderdelen.
• Koelsysteem: Houdt de optimale temperatuur in stand, waardoor de bewerkingskwaliteit en de levensduur van de gereedschappen worden verbeterd.
• 24V-halogeenverlichting: zorgt voor een uitstekend zicht op de werkruimte, wat de veiligheid en precisie verhoogt.

Nauwkeurigheid en werkprestaties

De CNC-draaibank CKT 400x700 biedt een hoge precisie dankzij de Siemens Sinumerik 808D-besturing en Siemens-servo-aandrijvingen met een koppel van 5/7,5 Nm op de X/Z-assen. Geavanceerde vaste cycli, zoals dwarsdraaien, conisch draaien, draadsnijden en contouren, vereenvoudigen de programmering en verkorten de bewerkingstijd. Een positioneringsnauwkeurigheid van 0,01 mm en een herhaalbaarheid van 0,012 mm garanderen een hoge kwaliteit van werkstukken met een diameter tot 400 mm en een lengte van 700 mm.

Toepassing van de CKT 400x700 CNC-metaaldraaibank

CNC-draaibanken voor metaal, zoals de CKT 400x700, worden in verschillende industriële sectoren toegepast, waaronder:

• Machinebouw: Productie van assen, bussen, flenzen en precisieonderdelen.
• Automobielindustrie: Bewerking van onderdelen voor motoren, versnellingsbakken en ophangingssystemen.
• Gereedschapsindustrie: het maken van schroefdraad, groeven en onderdelen met complexe geometrieën.
• Serie- en kleinschalige productie: Ideaal voor middelgrote series en prototyping in R&D-faciliteiten.

De machine is een uitstekende keuze voor bedrijven die op zoek zijn naar een veelzijdige en betrouwbare CNC-draaibank.

Standaarduitrusting

• SIEMENS SINUMERIK 808 Advanced-besturing in het Pools
• Siemens-servoaandrijvingen
• Handmatige 3-klauwplaat (optioneel hydraulisch)
• Revolverkop met 6 posities (optie: 8)
• Set zachte klauwen
• Handmatige kop met MK5-opzetstuk (optie: hydraulisch)
• Koelsysteem
• Automatisch smeersysteem voor tandwielkasten en geleiders
• 24V halogeenverlichting
• Technische en operationele documentatie (DTR) in het Pools
• CE-conformiteitsverklaring

Optionele uitrusting

• Besturing Siemens Sinumerik 828D of Fanuc Oi-TF
• Verplaatsbare steun
• Vaste steun
• Gereedschapssensor
• Aangedreven gereedschap
• Extra zachte bekken
• Harde bekken
• Hulshouders
• Grijper voor bewerkte onderdelen
• Staaftoevoer
• Dampafscheider uit de cabine
• Afscheider voor afgewerkte olie uit koelvloeistof
• Gereedschapshouders
• CAD/CAM-software

Technische parameters

CNC-besturingen – Siemens Sinumerik 808D, SINUMERIK 828D en Fanuc Oi-TF

De CNC-draaibanken CORMAK 400x700 zijn uitgerust met professionele besturingssystemen van gerenommeerde fabrikanten zoals Siemens, Fanuc en GSK. Deze systemen garanderen precisie, betrouwbaarheid en flexibiliteit bij het aanpassen aan verschillende productie-eisen, van eenvoudige bewerkingen tot complexe bewerkingsprocessen.

Siemens Sinumerik 808D – compacte CNC-besturing voor basistoepassingen

Siemens Sinumerik 808D is een voordelige CNC-besturing speciaal voor draai- en freesmachines uit de instapklasse, ideaal voor kleine en middelgrote bedrijven. De belangrijkste kenmerken zijn:

• Intuïtieve bediening: De grafische interface en de Teach-In-functie vergemakkelijken het programmeren en beperken de inwerktijd voor operators tot een minimum.
• Hoge betrouwbaarheid: Robuuste constructie die bestand is tegen stof en vocht, wat zorgt voor stabiliteit in zware werkplaatsomstandigheden.
• Compatibiliteit: speciaal ontworpen voor machines met standaardvereisten, met eenvoudige integratie van SIEMENS-servo-aandrijvingen.
• Kostenoptimalisatie: Laag energieverbruik en minimale onderhoudsvereisten, ideaal voor beginnende CNC-gebruikers.

CNC-besturingen – Siemens en Fanuc

De CNC-draaibank CORMAK 400x700 biedt geavanceerde CNC-besturingssystemen, zoals SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D en Fanuc Oi-TF, die precisie, betrouwbaarheid en gebruiksgemak garanderen:

SIEMENS SINUMERIK 808 Advanced

• Intuïtieve interface: Eenvoudig in gebruik, ideaal voor kleinere werkplaatsen en beginnende gebruikers.
• Betrouwbaarheid: Robuuste constructie die bestand is tegen zware industriële omstandigheden.
• Kostenefficiëntie: Speciaal ontworpen voor basisdraai- en freestoepassingen.

Siemens Sinumerik 828D

• Hoog rekenvermogen: Maakt dynamische bewerking en het uitvoeren van complexe cycli mogelijk.
• Integratie met CAD/CAM: Vergemakkelijkt de samenwerking met ontwerpsoftware.
• Geavanceerde functies: Optimalisatie van gereedschapspaden en uitbreidingsmogelijkheden met extra modules.

Fanuc Oi-TF

• Stabiliteit: Betrouwbaarheid bij serieproductie en langdurig gebruik.
• Geavanceerde draaicycli: Ideaal voor precisiebewerkingen, zoals draadsnijden en groeven.
• Intuïtieve bediening: De overzichtelijke interface versnelt het programmeren.

Download de handleiding voor Siemens Sinumerik 828/840

Download de handleiding voor SIEMENS SINUMERIK 808 Advanced

Vertrouw op de ervaring van CORMAK

Met meer dan 20 jaar ervaring in het leveren van industriële machines biedt CORMAK betrouwbare CNC-draaimachines voor metaal en uitgebreide technische ondersteuning. Onze machines voldoen aan de Europese veiligheidsnormen en onze professionele service tijdens en na de garantieperiode zorgt voor continuïteit in de productie.

• 16 jaar ervaring in het onderhoud van Siemens CNC-besturingen.
• Op meer dan 15.000 m² magazijnruimte staan ongeveer 12.000 machines en apparaten klaar.
• Wij bieden professionele service tijdens en na de garantieperiode.
• Als u voor CORMAK kiest, bent u verzekerd van een aankoop bij een Pools bedrijf met Europese veiligheidscertificaten.
