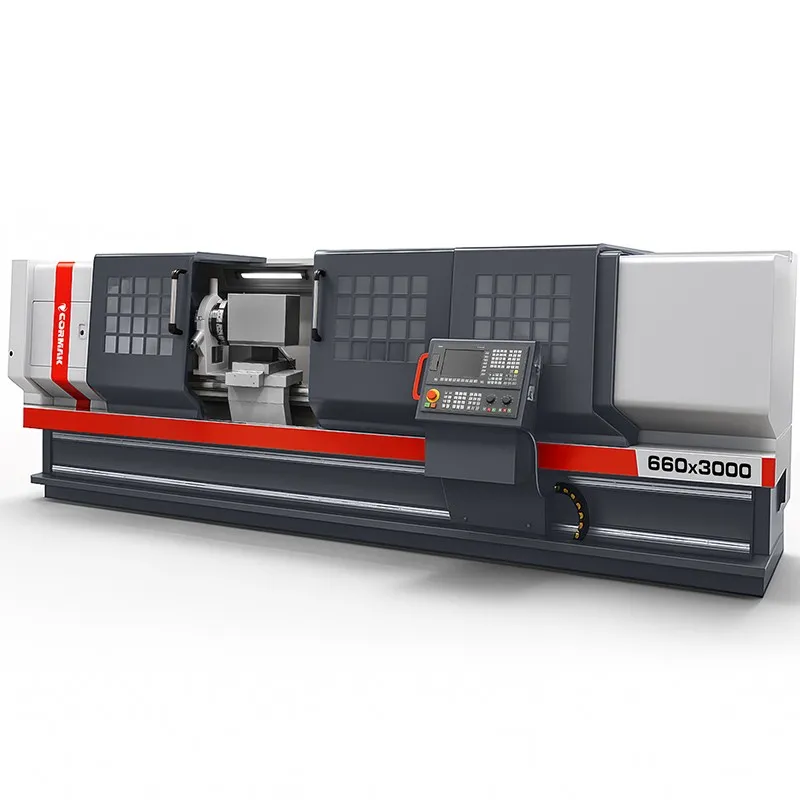

TOKARKA CNC CORMAK 660 x 3000

De CNC-draaibank 660x3000 is een geavanceerde numerieke draaibank die is ontworpen voor de nauwkeurige bewerking van metalen onderdelen in veeleisende industriële omgevingen. Uitgerust met een Siemens Sinumerik 808D-besturing en een robuuste constructie, biedt deze machine uitzonderlijke nauwkeurigheid, efficiëntie en betrouwbaarheid, ideaal voor grote productiefaciliteiten.

Belangrijkste voordelen van de CNC-draaibank 660x3000

De CNC-draaimachine voor metaal 660x3000 is een professionele oplossing voor de industrie die geavanceerde technologie combineert met een solide constructie, speciaal bedoeld voor bedrijven die de hoogste kwaliteit verspaningswerkzaamheden vereisen. Als industriële draaibank maakt deze machine complexe bewerkingen mogelijk, zoals het draaien van buiten-, binnen- en bolvormige oppervlakken, draadsnijden, boren, diepsnijden en contouren, waarbij een uitzonderlijke kwaliteit van de werkstukken wordt gegarandeerd. De belangrijkste voordelen zijn:

• Uitzonderlijke bewerkingsprecisie: een maximale draaidiameter van 660 mm boven het bed en 450 mm boven de steun, met een maximale werkstuklengte van 3000 mm, garandeert een uitstekende afwerkingskwaliteit van de werkstukken.
• Flexibele spil: Het toerentalbereik van 30-1000 tpm met een spildoorlaat van 86 mm en een A2-11-spilkop maakt de bewerking van een breed scala aan materialen mogelijk, van staal tot lichtmetalen.
• Intuïtieve besturing: Het Siemens Sinumerik 808D-systeem in het Pools met Siemens-servo-aandrijvingen biedt een speciale modus voor gebruikers van conventionele machines, waardoor de overstap naar CNC-technologie wordt vergemakkelijkt.
• Stijve constructie: Het nettogewicht van 5900 kg zorgt voor stabiliteit bij de bewerking van grote en lange werkstukken, waardoor trillingen tot een minimum worden beperkt.
• Gereedschapsefficiëntie: 4-positie revolverkop met koeling, geschikt voor 8 gereedschappen, versnelt de gereedschapswissel en verkort de productiecyclustijd.
• Snelle instelling: Maakt het mogelijk om gereedschappen en nulpunten gemakkelijk in te stellen en correcties uit te voeren zonder dat er een programma hoeft te worden geschreven, ideaal voor stukproductie.
• Verhoogde veiligheid: Krukbewegingen en snelheidsbeperking maken nauwkeurig en veilig manoeuvreren van de machine mogelijk, waardoor het risico op fouten wordt geminimaliseerd.
• Duurzaamheid van de componenten: Het automatische smeersysteem voor tandwielen en geleiders vermindert slijtage en verlengt de levensduur van de machine.
• Optimale koeling: Het koelsysteem van de kop zorgt voor thermische stabiliteit en beschermt gereedschappen en werkstukken tijdens intensieve bewerkingen.
• Veelzijdigheid: Speciaal ontworpen voor precisiedraaien in de machinebouw, automobielindustrie en gereedschapsindustrie, zowel voor serie- als kleinschalige productie.
• Economisch in gebruik: De hoofdmotor met een vermogen van 11 kW combineert een hoog rendement met een laag energieverbruik.
• Integratie met bewerkingscycli: Voor het uitvoeren van bewerkingscycli, zoals dwarsdraaien, conisch draaien, draadsnijden of boren, hoeft u alleen de basisparameters in te voeren, zonder kennis van G-codes.
• Geavanceerde automatisering: Opties zoals een hydraulische spankop, hydraulische steun, staaftoevoer of spanentransporteur verhogen de efficiëntie van de productieprocessen.
• Mogelijkheid tot personalisatie: Een uitgebreide reeks opties, zoals Fanuc Oi-TF-besturing, Sinumerik 828D, gereedschapssensor of CAD/CAM-software, maakt het mogelijk de machine aan te passen aan specifieke behoeften.
• Europese veiligheidsnormen: De CE-conformiteitsverklaring bevestigt de naleving van strenge veiligheidsnormen.

Constructie en technologie van de CNC-draaibank 660x3000

De industriële CNC-draaibank 660x3000 is ontworpen met het oog op betrouwbaarheid en precisie in veeleisende productieomstandigheden. De belangrijkste constructie-elementen zijn:

• Robuust machinebed: De stijve constructie met een nettogewicht van 5900 kg minimaliseert trillingen en zorgt voor stabiliteit bij de bewerking van lange werkstukken.
• Hoogwaardige spil: een doorlaat van 86 mm, een toerental van 30-1000 tpm en een A2-11-spilkop maken de bewerking van diverse werkstukken mogelijk.
• Revolverkop: 4-positie met koeling, geschikt voor 8 gereedschappen, zorgt voor een snelle gereedschapswissel en flexibiliteit bij het werken.
• Hydraulische kop: spildiameter 75 mm, MK5-conus met een maximale verplaatsing van 250 mm, ondersteunt een nauwkeurige ondersteuning van werkstukken.
• Hydraulische 3-klauw-draaiklamp: zorgt voor een stevige bevestiging van werkstukken, waardoor het proces verder geautomatiseerd kan worden.
• Siemens-servoaandrijvingen: garanderen soepele bewegingen en een hoge positioneringsnauwkeurigheid.
• Automatisch smeersysteem: Centrale smering van tandwielen en geleiders vermindert slijtage van onderdelen.
• Koelsysteem: Geïntegreerd in de kop, handhaaft een optimale temperatuur, waardoor de bewerkingskwaliteit en de levensduur van de gereedschappen worden verbeterd.
• 24V-halogeenverlichting: zorgt voor een uitstekend zicht op de werkruimte, wat de veiligheid en precisie verhoogt.

Nauwkeurigheid en productiviteit

De numerieke draaibank 660x3000 biedt uitzonderlijke precisie dankzij de Siemens Sinumerik 808D-besturing en Siemens-servoaandrijvingen. Geavanceerde vaste cycli, zoals dwarsdraaien, conisch draaien, draadsnijden, insnijden en contouren, vereenvoudigen de programmering en verkorten de bewerkingstijd. De snelle verplaatsing van de X/Z-assen (6/8 m/min) en de mogelijkheid om werkstukken met een diameter tot 660 mm en een lengte van 3000 mm te bewerken, garanderen een hoge kwaliteit en efficiëntie.

Toepassing van de CNC-metaaldraaibank 660x3000

CNC-draaibanken voor metaal zoals de 660x3000 worden in verschillende industriële sectoren toegepast, waaronder:

• Machinebouw: Productie van assen, bussen, flenzen en precisieonderdelen met grote lengtes.
• Automobielindustrie: Bewerking van onderdelen voor motoren, versnellingsbakken en ophangingssystemen.
• Gereedschapsindustrie: het maken van schroefdraad, groeven en onderdelen met complexe geometrieën.
• Serie- en kleinschalige productie: Ideaal voor middelgrote series en de snelle productie van afzonderlijke onderdelen in R&D-faciliteiten.

De machine is een uitstekende keuze voor bedrijven die op zoek zijn naar een veelzijdige en betrouwbare CNC-draaimachine voor de bewerking van lange werkstukken.

Standaarduitrusting

• Siemens Sinumerik 808D-besturing in het Pools
• Siemens-servo-aandrijvingen
• Hydraulische 3-klauwplaat
• 4-positie revolverkop met koeling
• Set zachte klauwen
• Hydraulische kop
• Vaste steun
• Koelsysteem
• Automatisch smeersysteem voor tandwielkast en geleiders
• 24V halogeenverlichting
• Technische handleiding in het Pools

Optionele uitrusting

• Siemens Sinumerik 828D-besturing
• Fanuc Oi-TF-besturing
• GSK-besturing
• Verplaatsbare steun
• Hydraulische spanklem
• Hydraulische kop
• Vaste steun
• Gereedschapssensor
• Spaanband
• Extra zachte bekken
• Harde bekken
• Hulsopnamekoppen
• Grijper voor bewerkte onderdelen
• Staaftoevoer
• Gereedschapshouders
• CAD/CAM-software

Technische specificaties

CNC-besturingen – Siemens Sinumerik 808D, SINUMERIK 828D en Fanuc Oi-TF

De CNC-draaibanken CORMAK 660x3000 zijn uitgerust met professionele besturingssystemen van gerenommeerde fabrikanten zoals Siemens, Fanuc en GSK. Deze systemen garanderen precisie, betrouwbaarheid en flexibiliteit bij het aanpassen aan verschillende productie-eisen, van eenvoudige bewerkingen tot complexe bewerkingsprocessen.

Siemens Sinumerik 808D – compacte CNC-besturing voor basistoepassingen

Siemens Sinumerik 808D is een voordelige CNC-besturing speciaal voor draai- en freesmachines uit de instapklasse, ideaal voor kleine en middelgrote bedrijven. De belangrijkste kenmerken zijn:

• Intuïtieve bediening: De grafische interface en de Teach-In-functie vergemakkelijken het programmeren en beperken de inwerktijd voor operators tot een minimum.
• Hoge betrouwbaarheid: Robuuste constructie die bestand is tegen stof en vocht, wat zorgt voor stabiliteit in zware werkplaatsomstandigheden.
• Compatibiliteit: speciaal ontworpen voor machines met standaardvereisten, met eenvoudige integratie van SIEMENS-servo-aandrijvingen.
• Kostenoptimalisatie: Laag energieverbruik en minimale onderhoudsvereisten, ideaal voor beginnende CNC-gebruikers.

CNC-besturingen – Siemens en Fanuc

De CNC-draaibank CORMAK 660x3000 biedt geavanceerde CNC-besturingssystemen, zoals SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D en Fanuc Oi-TF, die precisie, betrouwbaarheid en gebruiksgemak garanderen:

SIEMENS SINUMERIK 808 Advanced

• Intuïtieve interface: Eenvoudig in gebruik, ideaal voor kleinere werkplaatsen en beginnende gebruikers.
• Betrouwbaarheid: Robuuste constructie die bestand is tegen zware industriële omstandigheden.
• Kostenefficiëntie: Speciaal ontworpen voor basisdraai- en freestoepassingen.

Siemens Sinumerik 828D

• Hoog rekenvermogen: Maakt dynamische bewerking en het uitvoeren van complexe cycli mogelijk.
• Integratie met CAD/CAM: Vergemakkelijkt de samenwerking met ontwerpsoftware.
• Geavanceerde functies: Optimalisatie van gereedschapspaden en uitbreidingsmogelijkheden met extra modules.

Fanuc Oi-TF

• Stabiliteit: Betrouwbaarheid bij serieproductie en langdurig gebruik.
• Geavanceerde draaicycli: Ideaal voor precisiebewerkingen, zoals draadsnijden en groeven.
• Intuïtieve bediening: De overzichtelijke interface versnelt het programmeren.

Download de handleiding voor Siemens Sinumerik 828/840

Download de handleiding voor SIEMENS SINUMERIK 808 Advanced

Vertrouw op de ervaring van CORMAK

Met meer dan 20 jaar ervaring in het leveren van industriële machines biedt CORMAK betrouwbare CNC-draaimachines voor metaal en uitgebreide technische ondersteuning. Onze machines voldoen aan de Europese veiligheidsnormen en onze professionele service tijdens en na de garantieperiode zorgt voor continuïteit in de productie.

• 16 jaar ervaring in het onderhoud van Siemens CNC-besturingen.
• Op meer dan 15.000 m² magazijnruimte staan ongeveer 12.000 machines en apparaten klaar.
• Wij bieden professionele service tijdens en na de garantieperiode.
• Als u voor CORMAK kiest, bent u verzekerd van een aankoop bij een Pools bedrijf met Europese veiligheidscertificaten.

Vraag naar de details of maak een afspraak voor een machinepresentatie!

Neem contact met ons op
