CNC-draaibank met schuin bed CK350X1000 – Cormak
CNC-draaibank met schuin bed CK350X1000 – Precisie en efficiëntie bij metaalbewerking
De CNC-draaibank met schuin bed CK350X1000 is een geavanceerde numerieke draaibank die is ontworpen voor nauwkeurige metaalbewerking in industriële omgevingen. Uitgerust met moderne besturingssystemen en een solide constructie, garandeert deze machine hoge prestaties en betrouwbaarheid bij zowel serie- als stukproductie.
Belangrijkste voordelen van de CNC-draaibank CK350X1000
De CNC-draaibank met schuin bed CK350X1000 onderscheidt zich door geavanceerde technologie, een solide constructie en veelzijdige toepassingen. Haar belangrijkste kenmerken maken haar de ideale keuze voor professionals die op zoek zijn naar een betrouwbaar gereedschap voor metaalbewerking. Dit zijn de belangrijkste voordelen van het gebruik van deze machine:
- Hoge bewerkingsprecisie: Het schuine bed van gietijzer met hoge stijfheid minimaliseert trillingen en zorgt voor nauwkeurige bewerkingen, zelfs bij complexe bewerkingen.
- Werkcapaciteit: De motor met een vermogen van 7,5 kW en een spiltoerental tot 4000 tpm maakt een snelle bewerking van grote en kleine werkstukken mogelijk.
- Veelzijdigheid: Dankzij de maximale werkstuklengte van 1000 mm en de draaidiameter boven het bed van 360 mm kunnen diverse componenten worden bewerkt.
- Geavanceerde besturing: De keuze uit de systemen Siemens Sinumerik 808D, 828D of Fanuc Oi-TF zorgt voor flexibiliteit en intuïtieve bediening.
- Betrouwbaarheid en duurzaamheid: De constructie met een gewicht van 3200 kg en de automatische smering van tandwielkasten en geleidingen garanderen een lange levensduur van de machine.
- Ergonomie en gebruiksgemak: Intuïtieve besturingsinterfaces en ergonomische ontwerpoplossingen vergemakkelijken het werk van de operators en verminderen stilstandtijd.
- Procesoptimalisatie: Geavanceerde besturingssystemen maken nauwkeurige programmering en optimalisatie van gereedschapspaden mogelijk, wat de productie-efficiëntie verhoogt.
Constructie en technologie van de CNC-draaibank
De CNC-draaibank met schuin bed CK350X1000 is ontworpen voor veeleisende toepassingen in de verspanende industrie. De solide constructie en moderne componenten zorgen voor betrouwbaarheid en precisie. De belangrijkste onderdelen van de machine zijn:
- Schuin bed: Gemaakt van hoogwaardig gietijzer, zorgt voor uitstekende stijfheid en stabiliteit, waardoor vervorming tijdens de bewerking tot een minimum wordt beperkt.
- Spil met grote doorlaat: De spildoorlaat van 52 mm maakt het bewerken van werkstukken met grotere diameters mogelijk.
- Revolverkop: De 12-posities kop maakt een snelle gereedschapswissel mogelijk, wat de werkefficiëntie verhoogt.
- Hydraulische draaiklamp: De 3-klauwklamp met een diameter van 210 mm zorgt voor een stevige grip op de werkstukken, zelfs bij hoge toerentallen.
- Koelsysteem: Voert warmte effectief af en beschermt gereedschappen en werkstukken tegen oververhitting, wat hun levensduur verlengt.
- Automatische smering: Het smeersysteem voor de tandwielen en geleiders minimaliseert de slijtage van de onderdelen en zorgt voor een soepele werking.
- Hydraulische steun: Maakt een nauwkeurige ondersteuning van lange werkstukken mogelijk, waardoor de stabiliteit tijdens de bewerking wordt vergroot.
Nauwkeurigheid en werkprestaties
De CNC-draaibank CK350X1000 biedt uitzonderlijke precisie dankzij de stijve constructie van het schuine bed, dat trillingen en vervormingen vermindert. De maximale voedingssnelheid in de Z-as (10.000 mm/min) en de X-as (8.000 mm/min) maakt het mogelijk om complexe draaibewerkingen snel en efficiënt uit te voeren. Besturingssystemen, zoals Siemens Sinumerik of Fanuc Oi-TF, bieden geavanceerde functies, zoals interpolatie en optimalisatie van gereedschapspaden, wat een hoge oppervlaktekwaliteit van de bewerkte werkstukken en herhaalbaarheid bij serieproductie garandeert.
Toepassing van de industriële draaibank
De CK350X1000 CNC-draaibank met schuin bed is een veelzijdige oplossing voor verschillende sectoren en toepassingen, waaronder:
- Automobielindustrie: Productie van precisieonderdelen, zoals assen, bussen en tandwielen.
- Luchtvaartindustrie: Bewerking van werkstukken die de hoogste precisie en herhaalbaarheid vereisen.
- Productiewerkplaatsen: uitvoering van enkelstuks- en serieopdrachten in de metaalbewerking.
- Machinebouw: Productie van machineonderdelen met complexe vormen en hoge toleranties.
- Energie-industrie: Bewerking van componenten voor turbines en andere apparatuur die precisie vereist.
Dankzij de mogelijkheid om werkstukken met een lengte tot 1000 mm te bewerken, is deze machine ideaal voor zowel kleine werkplaatsen als grote productiefabrieken.
Technische specificaties
| Draaidiameter boven de baan |
360 mm |
| Max. werkstuklengte |
1000 mm |
| Max. draaidiameter boven de steun |
180 mm |
| Spilopening |
52 mm |
| Gereedschap |
12x25 mm |
| Handgreep |
210 mm |
| Spiltoerentallen |
200-4000 tpm |
| Max. voedingssnelheid (Z/X) |
10000 / 8000 mm/min |
| Diameter van de spilbus |
62 mm |
| Verplaatsing spilbus |
80 mm |
| Spilconus |
MK4 |
| Motor |
7,5 kW |
| Gewicht |
3200 kg |
| Afmetingen |
3030 x 1650 x 1700 mm |
Standaarduitrusting
- Siemens 808D-besturing
- Hydraulische 3-klauwplaat
- Revolverkop met 12 posities
- Set zachte klauwen
- Hydraulische steun
- Koelsysteem
- Automatisch smeersysteem voor tandwielkasten en geleiders
- 24V halogeenverlichting
- Handleiding in het Pools
- CE-conformiteitsverklaring
Optionele uitrusting
- Sinumerik 828-besturing
- Spanenopvang (band)
- Werkstukafvoer
- Aangedreven gereedschappen
CNC-besturingen – Siemens Sinumerik 808D, SINUMERIK 828D en Fanuc Oi-TF
De CNC-DRAAIBANKEN 360x1000 zijn uitgerust met professionele besturingssystemen van gerenommeerde fabrikanten zoals Siemens, Fanuc en GSK. Deze systemen garanderen precisie, betrouwbaarheid en flexibiliteit bij het aanpassen aan verschillende productie-eisen, van eenvoudige bewerkingen tot complexe bewerkingsprocessen.

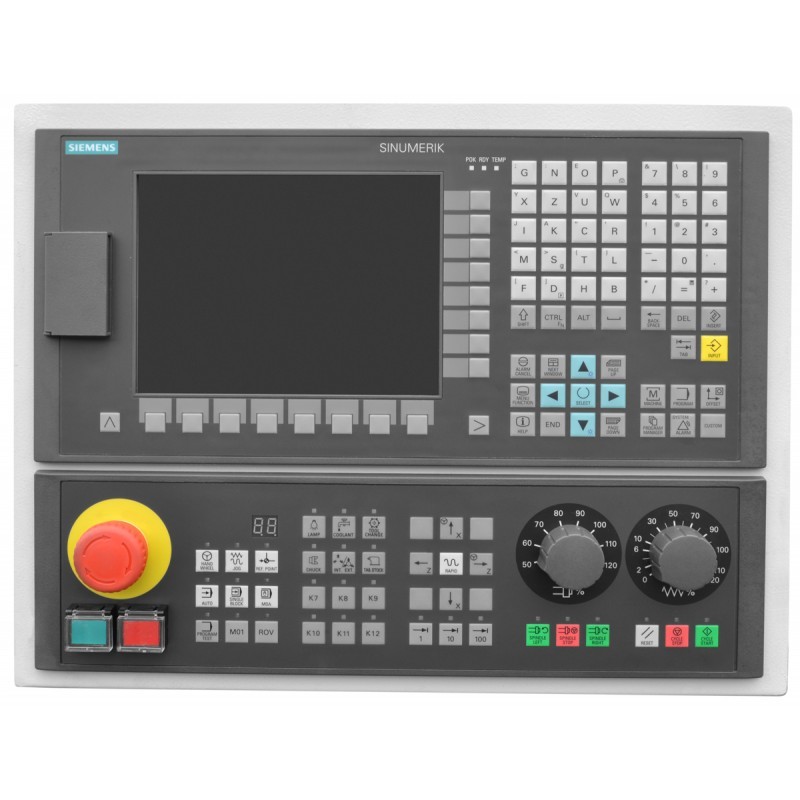

Siemens Sinumerik 808D – compacte CNC-besturing voor basistoepassingen
Siemens Sinumerik 808D is een voordelige CNC-besturing speciaal voor draai- en freesmachines uit de instapklasse, ideaal voor kleine en middelgrote bedrijven. De belangrijkste kenmerken zijn:
- Intuïtieve bediening: De grafische interface en de Teach-In-functie vergemakkelijken het programmeren en beperken de inwerktijd voor operators tot een minimum.
- Hoge betrouwbaarheid: Robuuste constructie die bestand is tegen stof en vocht, wat zorgt voor stabiliteit in zware werkplaatsomstandigheden.
- Compatibiliteit: speciaal ontworpen voor machines met standaardvereisten, met eenvoudige integratie van SIEMENS-servo-aandrijvingen.
- Kostenoptimalisatie: Laag energieverbruik en minimale onderhoudsvereisten, ideaal voor beginnende CNC-gebruikers.
CNC-besturingen – Siemens en Fanuc
CNC-DRAAIBANK 360x1000 biedt geavanceerde CNC-besturingssystemen, zoals SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D en Fanuc Oi-TF, die precisie, betrouwbaarheid en gebruiksgemak garanderen:
%20kraw% C4%99dziowych/Sterowniki %20centra% 20obr %C3% B3bczke.jpg" alt="CNC-besturingssystemen Siemens en Fanuc" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />
SIEMENS SINUMERIK 808 Advanced
- Intuïtieve interface: Eenvoudig in gebruik, ideaal voor kleinere werkplaatsen en beginnende gebruikers.
- Betrouwbaarheid: Robuuste constructie die bestand is tegen zware industriële omstandigheden.
- Kostenefficiëntie: Speciaal ontworpen voor basisdraai- en freestoepassingen.
Siemens Sinumerik 828D
- Hoog rekenvermogen: Maakt dynamische bewerking en het uitvoeren van complexe cycli mogelijk.
- Integratie met CAD/CAM: Vergemakkelijkt de samenwerking met ontwerpsoftware.
- Geavanceerde functies: Optimalisatie van gereedschapspaden en uitbreidingsmogelijkheden met extra modules.
Fanuc Oi-TF
- Stabiliteit: Betrouwbaarheid bij serieproductie en langdurig gebruik.
- Geavanceerde draaicycli: Ideaal voor precisiebewerkingen, zoals draadsnijden en groeven.
- Intuïtieve bediening: De overzichtelijke interface versnelt het programmeren.
Download de handleiding voor Siemens Sinumerik 828/840
Download de handleiding voor SIEMENS SINUMERIK 808 Advanced
Waarom kiezen voor CNC-draaibanken van CORMAK?
CORMAK is een toonaangevende leverancier van geavanceerde oplossingen voor de industrie, met meer dan 20 jaar ervaring in de CNC-machinesector. Wij bieden:
- Professionele service: 16 jaar ervaring in het onderhoud van Siemens CNC-besturingen.
- Ruime keuze aan machines: Op meer dan 15.000 m² magazijnoppervlakte zijn ongeveer 12.000 machines en apparaten beschikbaar.
- Poolse kwaliteit: alle machines beschikken over Europese veiligheidscertificaten.
- Deskundig advies: onze specialisten helpen u bij het kiezen van de optimale oplossingen voor uw bedrijf.
Bestel vandaag nog de CNC-draaibank CK350X1000!
De CNC-draaibank met schuin bed CK350X1000 is een investering in precisie, betrouwbaarheid en efficiëntie van uw productie. Neem contact met ons op voor een gedetailleerde offerte en professioneel advies bij het kiezen van de machine die perfect aansluit bij uw behoeften. Investeer in de toekomst van uw bedrijf met CORMAK!
