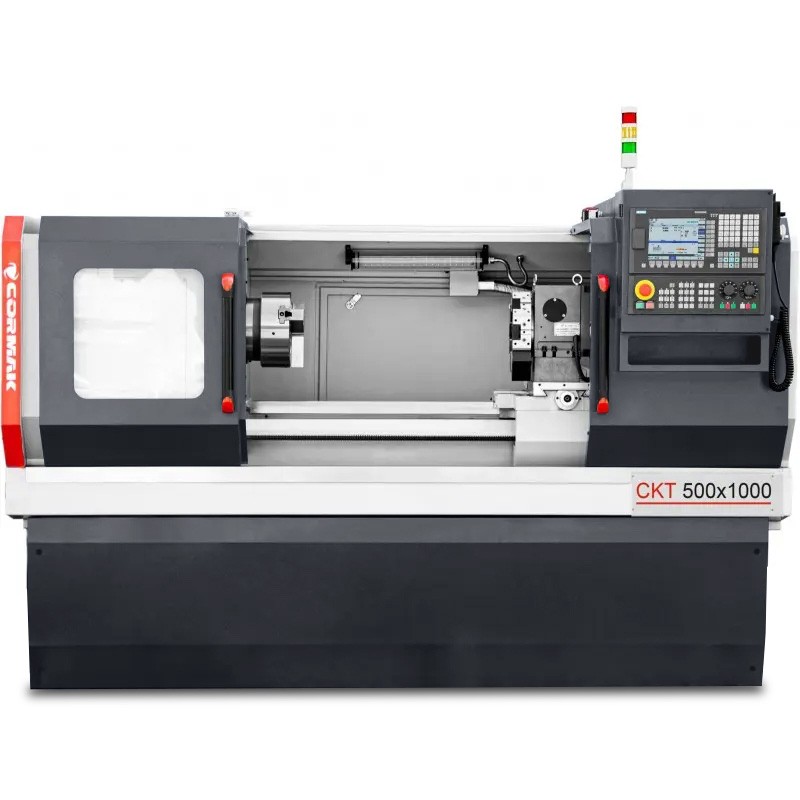

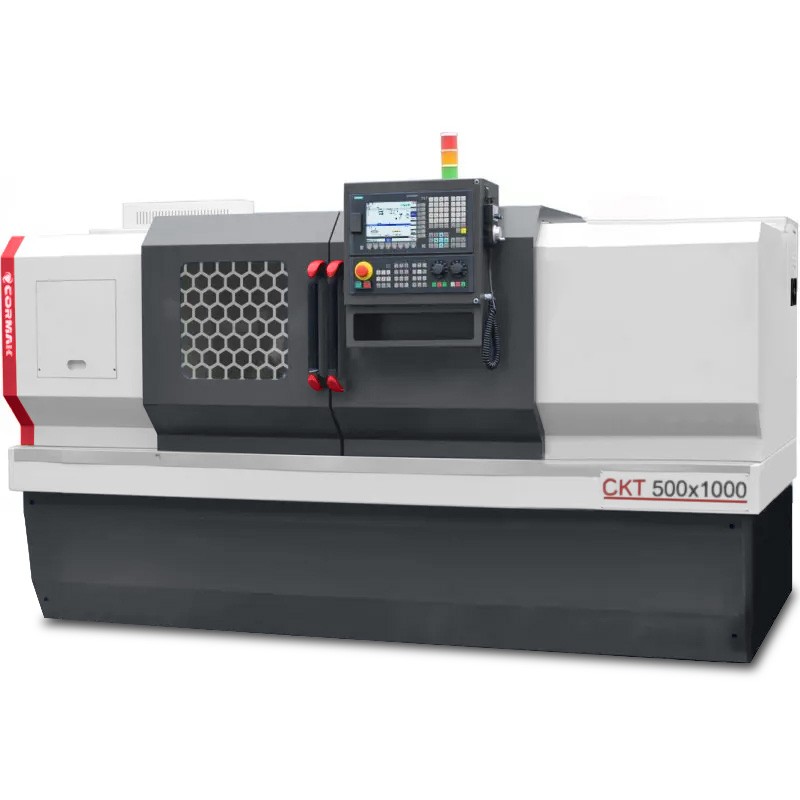

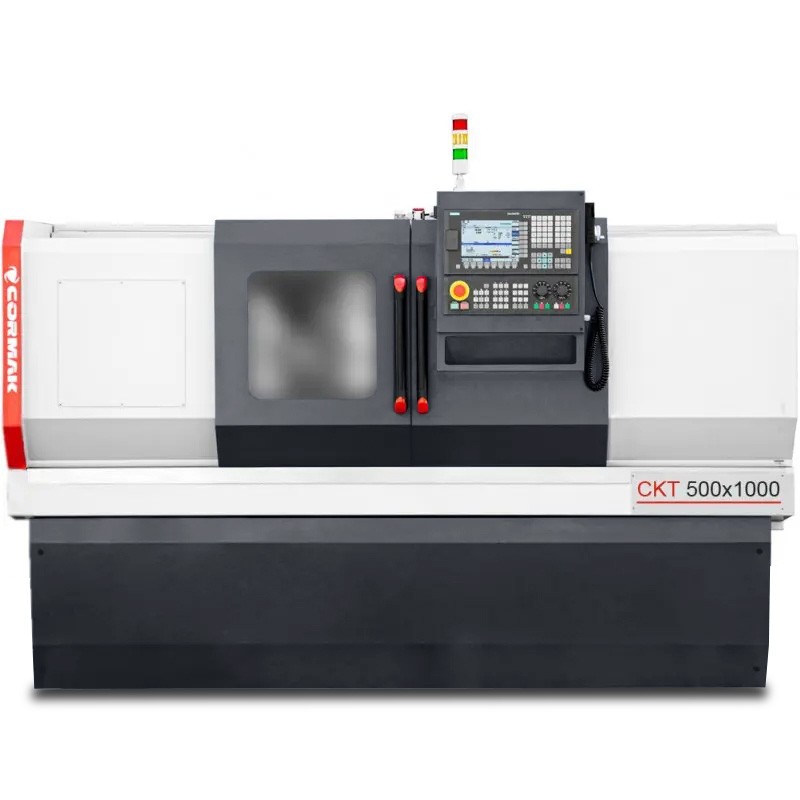

CNC-draaibank CKT 500x1000 – precisie en betrouwbaarheid bij de metaalbewerking
De CNC-draaibank CKT 500x1000 is een geavanceerde numerieke draaibank die is ontworpen voor nauwkeurige metaalbewerking in middelgrote en grote industriële bedrijven. Uitgerust met een Siemens Sinumerik 808D-besturing en een hydraulische draaiklamp, garandeert deze machine een hoge nauwkeurigheid, efficiëntie en gebruiksgemak, en voldoet daarmee aan de eisen van moderne productieprocessen.
Belangrijkste voordelen van de CNC-draaibank CKT 500x1000
De CKT 500x1000 CNC-metaaldraaibank is een professionele oplossing voor de industrie die geavanceerde technologie combineert met een solide constructie, speciaal bedoeld voor bedrijven die precisiebewerking vereisen. Als industriële draaibank maakt deze machine complexe bewerkingen mogelijk, zoals het draaien van buiten-, binnen- en bolvormige oppervlakken, draadsnijden, boren, diepsnijden en contouren, waarbij de hoogste kwaliteit van de werkstukken wordt gegarandeerd. De belangrijkste voordelen zijn:
- Uitzonderlijke bewerkingsprecisie: een maximale draaidiameter van 500 mm boven de bed en 280 mm boven de steun, met een oppervlakteruwheid van Ra1,6, garandeert een uitstekende afwerkingskwaliteit van de werkstukken.
- Flexibele spil: een toerentalbereik van 200-1800 tpm (of 200-1200 tpm bij een spildoorlaat van 91 mm) en een spildoorlaat van 75 mm (optie 91 mm) maken de bewerking van een breed scala aan materialen mogelijk, van staal tot lichtmetalen.
- Intuïtieve bediening: Het Siemens Sinumerik 808D-systeem in het Pools met Siemens-servoaandrijvingen biedt een speciale modus voor gebruikers van conventionele machines, waardoor de drempel om met CNC te werken tot een minimum wordt beperkt.
- Stijve constructie: Het nettogewicht van 2900 kg en de afmetingen van 2355x1520x1860 mm zorgen voor stabiliteit bij het bewerken van werkstukken met een lengte tot 1000 mm.
- Gereedschapsefficiëntie: De 6-positie gereedschapskop (optie 8 posities) met 25x25 mm gereedschappen versnelt de gereedschapswissel, waardoor de productiecyclustijd wordt verkort.
- Snelle instelling: Maakt het mogelijk om gereedschappen en nulpunten gemakkelijk in te stellen en correcties uit te voeren zonder dat er een programma hoeft te worden geschreven, ideaal voor stukproductie.
- Verhoogde veiligheid: Krukbewegingen en snelheidsbeperking maken nauwkeurig en veilig manoeuvreren van de machine mogelijk, waardoor het risico op fouten wordt geminimaliseerd.
- Duurzaamheid van de componenten: Het automatische smeersysteem voor tandwielen en geleiders vermindert slijtage en verlengt de levensduur van de machine.
- Optimale koeling: Het koelsysteem zorgt voor thermische stabiliteit en beschermt gereedschappen en werkstukken tijdens intensieve bewerkingen.
- Veelzijdigheid: Bestemd voor precisiedraaien in de machinebouw, automobielindustrie en gereedschapsindustrie, zowel in serie- als kleinschalige productie.
- Economisch in gebruik: De hoofdmotor met een vermogen van 7,5 kW (optie 11 kW) combineert een hoog rendement met een laag energieverbruik.
- Integratie met bewerkingscycli: Voor het uitvoeren van bewerkingscycli, zoals dwarsdraaien, conisch draaien, draadsnijden of boren, hoeft u alleen de basisparameters in te voeren, zonder kennis van G-codes.

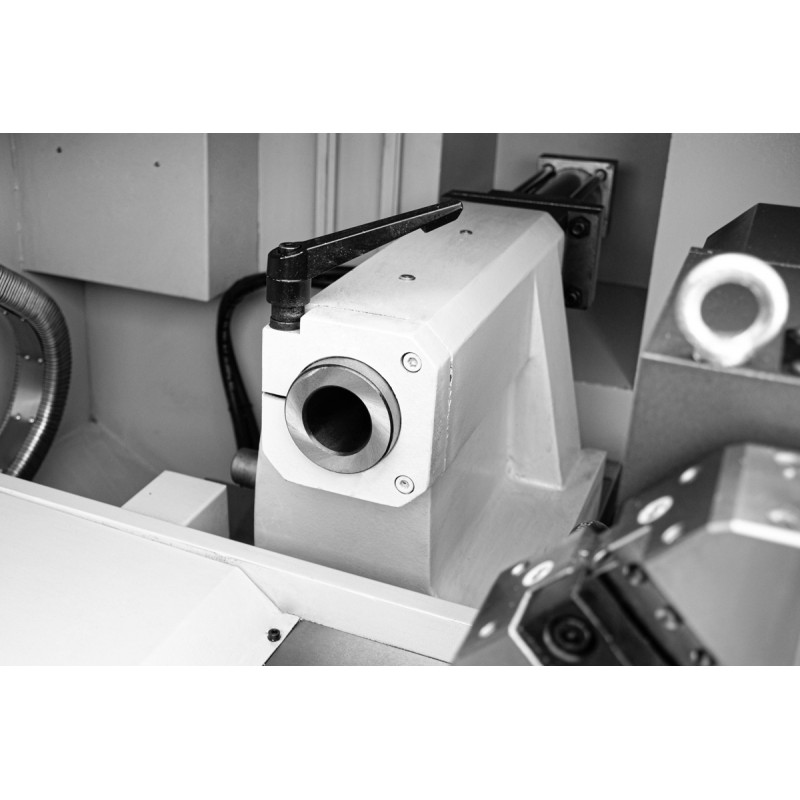

- Geavanceerde automatisering: De hydraulische 3-klauw-draaiklamp en de hydraulische tailstock verhogen de efficiëntie van de processen, met name bij serieproductie.
- Mogelijkheid tot personalisatie: Een uitgebreide reeks opties, zoals Fanuc Oi-TF-besturing, spaanafvoer, staaftoevoer of CAD/CAM-software, maakt het mogelijk de machine aan te passen aan specifieke behoeften.
- Europese veiligheidsnormen: De EG-conformiteitsverklaring bevestigt de naleving van strenge veiligheidsnormen.
Constructie en technologie van de CNC-draaibank CKT 500x1000
De industriële CNC-draaibank CKT 500x1000 is ontworpen met het oog op betrouwbaarheid en precisie in veeleisende productieomgevingen. De belangrijkste constructie-elementen zijn:
- Robuust machineframe: De stijve constructie met een nettogewicht van 2900 kg minimaliseert trillingen en zorgt voor stabiliteit tijdens de bewerking.
- Hoogwaardige spil: een doorlaat van 75 mm (optie 91 mm) en een snelheid van 200-1800 tpm (of 200-1200 tpm) maken de bewerking van diverse werkstukken mogelijk.

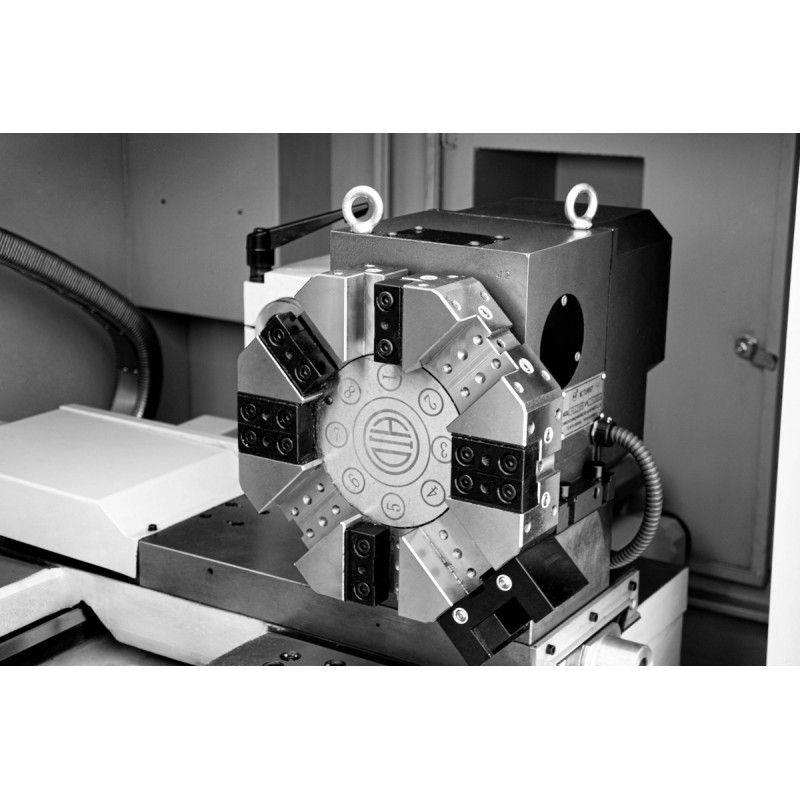

- Revolverkop: 6-positie (optie 8) met 25x25 mm gereedschappen zorgt voor een snelle gereedschapswissel en flexibiliteit bij het bewerken.
- Hydraulische steun: Met een maximale verplaatsing van 120 mm ondersteunt deze de werkstukken nauwkeurig.
- Hydraulische 3-klauwdraaiklamp: zorgt voor een stevige bevestiging van werkstukken, wat de efficiëntie bij serieproductie verhoogt.
- Siemens-servoaandrijvingen: garanderen soepele bewegingen en een hoge positioneringsnauwkeurigheid.
- Automatisch smeersysteem: Centraal smeren van tandwielen en geleiders vermindert slijtage van onderdelen.
- Koelsysteem: Houdt de optimale temperatuur in stand, waardoor de bewerkingskwaliteit en de levensduur van de gereedschappen worden verbeterd.
- 24V-halogeenverlichting: zorgt voor een uitstekend zicht op de werkruimte, wat de veiligheid en precisie verhoogt.
Nauwkeurigheid en werkprestaties
De CNC-draaibank CKT 500x1000 biedt uitzonderlijke precisie dankzij de Siemens Sinumerik 808D-besturing en Siemens-servoaandrijvingen. Geavanceerde vaste cycli, zoals dwarsdraaien, conisch draaien, draadsnijden, insnijden en contouren, vereenvoudigen de programmering en verkorten de bewerkingstijd. Een oppervlakteruwheid van Ra 1,6, een verplaatsingssnelheid van de X-as (8 m/min) en de Z-as (10 m/min) en de mogelijkheid om werkstukken met een diameter tot 500 mm en een lengte van 1000 mm te bewerken, zorgen voor een hoge kwaliteit en efficiëntie.
Toepassing van de CKT 500x1000 CNC-metaaldraaibank
CNC-draaibanken voor metaal, zoals de CKT 500x1000, worden in verschillende industriële sectoren toegepast, waaronder:
- Machinebouw: Productie van assen, bussen, flenzen en precisieonderdelen.
- Automobielindustrie: Bewerking van onderdelen voor motoren, versnellingsbakken en ophangingssystemen.
- Gereedschapsindustrie: het maken van schroefdraad, groeven en onderdelen met complexe geometrieën.
- Serie- en kleinschalige productie: Ideaal voor middelgrote series en de snelle productie van afzonderlijke onderdelen in R&D-faciliteiten.
De machine is een uitstekende keuze voor bedrijven die op zoek zijn naar een veelzijdige en betrouwbare CNC-draaibank.
Standaarduitrusting
- SIEMENS SINUMERIK 808 Advanced-besturing in het Pools
- Siemens-servo-aandrijvingen
- Hydraulische 3-klauwplaat
- Revolverkop met 6 posities
- Set zachte klauwen
- Hydraulische kop
- Koelsysteem
- Automatisch smeersysteem voor tandwielkasten en geleiders
- 24V halogeenverlichting
- Gebruiksaanwijzing in het Pools
- EG-verklaring
Optionele uitrusting
- Siemens Sinumerik 828D-besturing
- Verplaatsbare steun
- 8-positie revolverkop
- Hydraulische spankop
- Hydraulische achterkant
- Vaste steun
- Gereedschapssensor
- Spaanband
- Extra zachte bekken
- Harde bekken
- Hulsopnamekoppen
- Grijper voor bewerkte onderdelen
- Staaftoevoer
- Gereedschapshouders
- CAD/CAM-software
Technische gegevens
| Technische specificaties |
| MAXIMALE DRAAI-DIAMETER |
500 mm |
| MAXIMALE DRAAI-DIAMETER OP DE GLEEPLAAT |
280 mm |
| AFSTAND TUSSEN DE KLEMMEN |
1000 mm |
| TOERENTALBEREIK |
200-1800 tpm (200-1200 bij een doorlaat van 91 mm) |
| SPILDOORM |
75 mm (optie 91 mm) |
| MOTORVERMOGEN |
7,5 kW / optie 11 kW |
| OPPERVLAKTERUWHEID |
Ra1,6 |
| AANTAL GEREEDSCHAPPEN |
6-gereedschapshouder (optie 8) |
| AFMETINGEN GEREEDSCHAPPEN |
25×25 mm |
| AFMETINGEN |
2355×1520×1860 mm |
| GEWICHT |
2900 kg |
Vertrouw op de ervaring van CORMAK
CNC-besturingen – Siemens Sinumerik 808D, SINUMERIK 828D en Fanuc Oi-TF
De CORMAK 500X1000 CNC-draaibanken zijn uitgerust met professionele besturingssystemen van gerenommeerde fabrikanten zoals Siemens, Fanuc en GSK. Deze systemen garanderen precisie, betrouwbaarheid en flexibiliteit bij het aanpassen aan verschillende productie-eisen, van eenvoudige bewerkingen tot complexe bewerkingsprocessen.
Siemens Sinumerik 808D – compacte CNC-besturing voor basistoepassingen
Siemens Sinumerik 808D is een voordelige CNC-besturing speciaal voor draai- en freesmachines uit de instapklasse, ideaal voor kleine en middelgrote bedrijven. De belangrijkste kenmerken zijn:
- Intuïtieve bediening: De grafische interface en de Teach-In-functie vergemakkelijken het programmeren en beperken de inwerktijd voor operators tot een minimum.
- Hoge betrouwbaarheid: Robuuste constructie die bestand is tegen stof en vocht, wat zorgt voor stabiliteit in zware werkplaatsomstandigheden.
- Compatibiliteit: speciaal ontworpen voor machines met standaardvereisten, met eenvoudige integratie van SIEMENS-servo-aandrijvingen.
- Kostenoptimalisatie: Laag energieverbruik en minimale onderhoudsvereisten, ideaal voor beginnende CNC-gebruikers.
CNC-besturingen – Siemens en Fanuc
De CNC-DRAAIMACHINE CORMAK 500X1000 biedt geavanceerde CNC-besturingssystemen, zoals SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D en Fanuc Oi-TF, die precisie, betrouwbaarheid en gebruiksgemak garanderen:
%20kraw% C4%99dziowych/Sterowniki %20centra% 20obr %C3% B3bczke.jpg" alt="CNC-besturingssystemen Siemens en Fanuc" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />
SIEMENS SINUMERIK 808 Advanced
- Intuïtieve interface: Eenvoudig in gebruik, ideaal voor kleinere werkplaatsen en beginnende gebruikers.
- Betrouwbaarheid: Robuuste constructie die bestand is tegen zware industriële omstandigheden.
- Kostenefficiëntie: Speciaal ontworpen voor basisdraai- en freestoepassingen.
Siemens Sinumerik 828D
- Hoog rekenvermogen: Maakt dynamische bewerking en het uitvoeren van complexe cycli mogelijk.
- Integratie met CAD/CAM: Vergemakkelijkt de samenwerking met ontwerpsoftware.
- Geavanceerde functies: Optimalisatie van gereedschapspaden en uitbreidingsmogelijkheden met extra modules.
Fanuc Oi-TF
- Stabiliteit: Betrouwbaarheid bij serieproductie en langdurig gebruik.
- Geavanceerde draaicycli: Ideaal voor precisiebewerkingen, zoals draadsnijden en groeven.
- Intuïtieve bediening: De overzichtelijke interface versnelt het programmeren.
Download de handleiding voor Siemens Sinumerik 828/840
Download de handleiding voor SIEMENS SINUMERIK 808 Advanced
Met meer dan 20 jaar ervaring in het leveren van industriële machines biedt CORMAK betrouwbare CNC-draaibanken voor metaal en uitgebreide technische ondersteuning. Onze machines voldoen aan de Europese veiligheidsnormen en onze professionele service tijdens en na de garantieperiode zorgt voor continuïteit in de productie.
- 16 jaar ervaring in het onderhoud van Siemens CNC-besturingen.
- Op meer dan 15.000 m² magazijnruimte staan ongeveer 12.000 machines en apparaten klaar.
- Wij bieden professionele service tijdens en na de garantieperiode.
- Als u voor CORMAK kiest, bent u verzekerd van een aankoop bij een Pools bedrijf met Europese veiligheidscertificaten.
