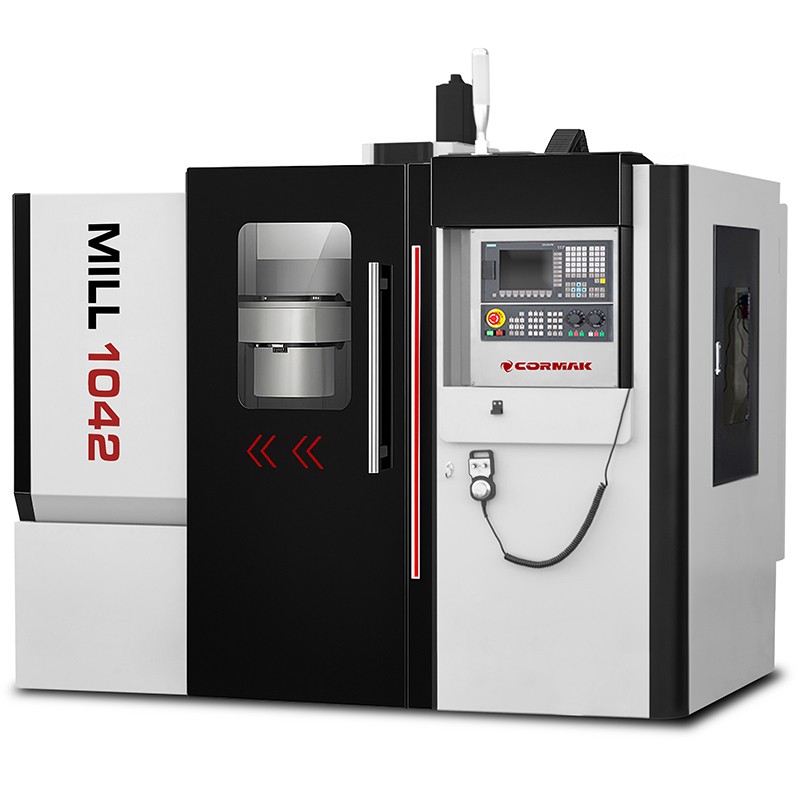

Bewerkingscentrum MILL 1042 – precisie en betrouwbaarheid bij CNC-bewerking

Het bewerkingscentrum MILL 1042 is een geavanceerd verticaal CNC-bewerkingscentrum, ontworpen voor nauwkeurige en efficiënte metaalbewerking. Het is uitgerust met moderne technologieën en heeft een robuuste constructie, waardoor het betrouwbaarheid en een hoge kwaliteit van de werkstukken garandeert in diverse industriële toepassingen.

De belangrijkste voordelen van het bewerkingscentrum MILL 1042

Het verticale bewerkingscentrum MILL 1042 is een oplossing die geavanceerde technologie combineert met een solide constructie, wat een voorsprong biedt bij veeleisende productieprocessen. Deze machine is de ideale keuze voor bedrijven die op zoek zijn naar CNC-bewerkingscentra die precisie, efficiëntie en duurzaamheid bieden. De belangrijkste voordelen zijn:

• Hoge bewerkingsnauwkeurigheid: Dankzij lineaire geleidingen van de hoogste kwaliteit en nauwkeurige kogelomloopspindels bereikt de machine een positioneringsnauwkeurigheid van 0,006 mm, ideaal voor werkstukken met complexe vormen.
• Stabiliteit van de constructie: De massieve gietijzeren behuizing zorgt voor uitstekende stijfheid, waardoor trillingen tot een minimum worden beperkt, zelfs bij het bewerken van werkstukken met een gewicht tot 300 kg.
• Werkprestaties: Een spil met een vermogen van 7,5 kW en een toerental tot 8.000 tpm (met een optie tot 10.000 tpm) en servoaandrijvingen zorgen voor een dynamische bewerking en kortere cyclustijden.
• Veiligheid van de operator: De hermetisch afgesloten werkruimte beschermt tegen stof en spanen en zorgt zo voor een veilige werkomgeving.
• Flexibele configuratie: Dankzij de mogelijkheid tot uitbreiding met geavanceerde besturingssystemen (Siemens 828D, Fanuc Oi-TF) en opties zoals een 4e as of koeling via de spil kan de machine worden aangepast aan specifieke behoeften.

Constructie en technologie van het bewerkingscentrum MILL 1042

Het MILL 1042-freescentrum voor metaal is ontworpen met het oog op maximale duurzaamheid en precisie onder veeleisende industriële omstandigheden. De belangrijkste componenten zijn:

• Massief gietijzeren frame: Dit zorgt voor uitstekende stabiliteit en trillingsdemping, wat cruciaal is bij de bewerking van zeer harde materialen.

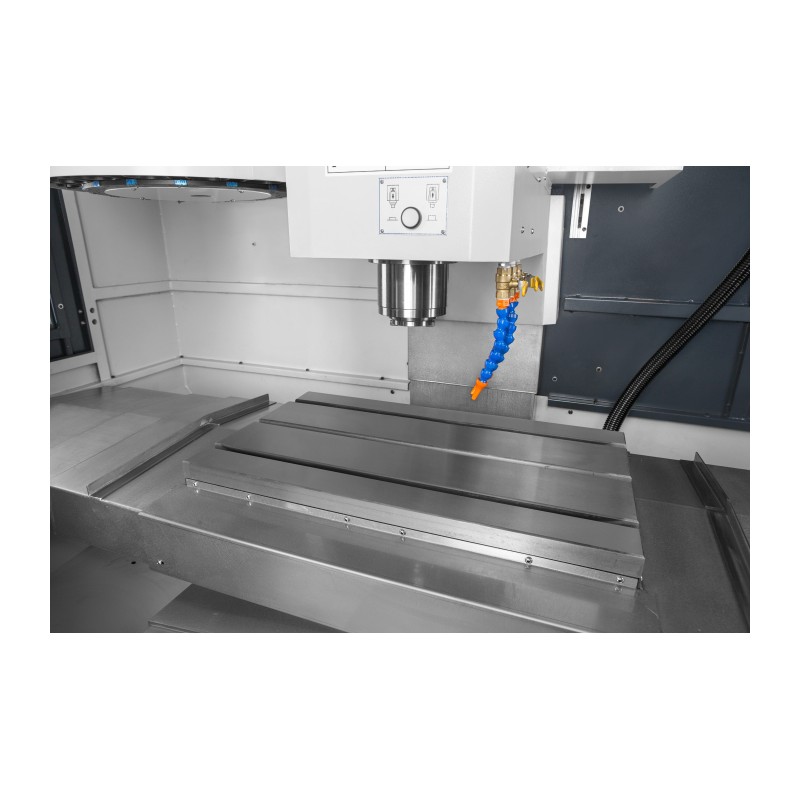

• Lineaire geleidingen: Hoogwaardige geleidingen in de X-, Y- en Z-assen garanderen soepele bewegingen en precisie bij een hoge voedingssnelheid van 24 m/min.

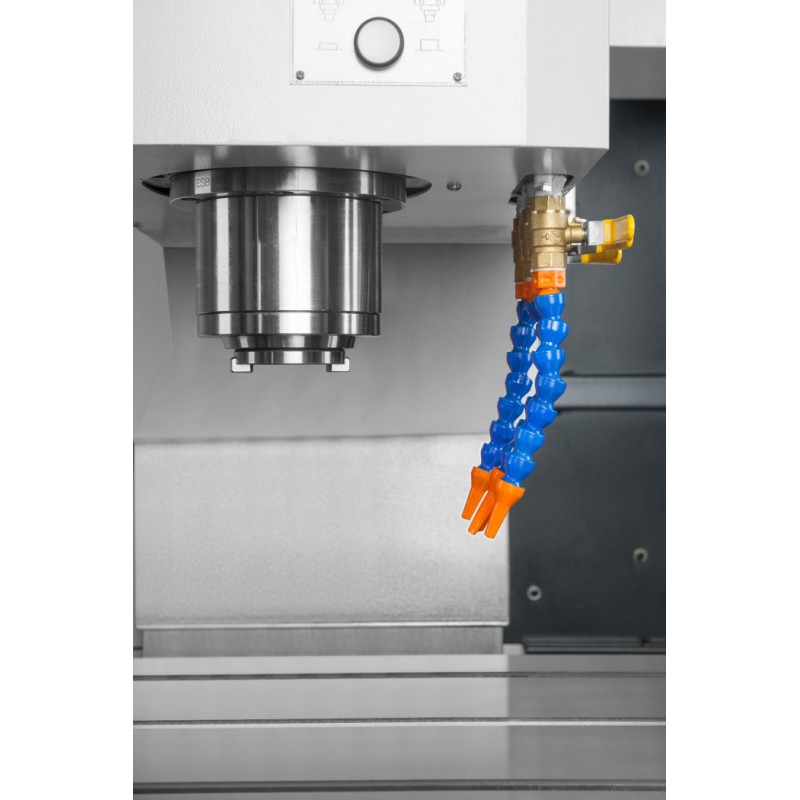

• BT40-spil: Met een vermogen van 7,5 kW en een toerental tot 8.000 tpm (optie 10.000 tpm) zorgt deze voor efficiënte verspaning.
• Kogelomloopspindels: Nauwkeurige kogelomloopspindels in drie assen zorgen voor een hoge nauwkeurigheid en herhaalbaarheid van de bewegingen.
• Automatisch smeersysteem: Minimaliseert de slijtage van onderdelen en verlengt zo de levensduur van de machine.
• Gereedschapsmagazijn: Het magazijn met 16 posities (optioneel 24 posities) maakt een snelle gereedschapswissel mogelijk in ongeveer 3 seconden.

Nauwkeurigheid en productiviteit

Het CNC-bewerkingscentrum MILL 1042 garandeert een hoge precisie dankzij geavanceerde technologische oplossingen. De positioneringsnauwkeurigheid (0,006 mm) en de hoge voedingssnelheid (24 m/min voor de X- en Y-assen, 20 m/min voor de Z-as) maken een effectieve bewerking van werkstukken met complexe geometrieën mogelijk. Geavanceerde besturingssystemen, zoals Siemens Sinumerik of Fanuc Oi-TF, optimaliseren de gereedschapspaden, waardoor de productietijd wordt verkort en fouten tot een minimum worden beperkt.

Toepassingen van het verticale bewerkingscentrum MILL 1042

Verticale bewerkingscentra zoals de MILL 1040 worden in tal van industriële sectoren toegepast, waaronder:

• Automobielindustrie: Productie van precisieonderdelen, zoals onderdelen voor motoren, versnellingsbakken en ophangingssystemen.
• Luchtvaartindustrie: Bewerking van onderdelen die hoge toleranties vereisen, zoals turbineonderdelen of constructie-elementen.
• Machinebouw: Productie van componenten voor industriële apparatuur en precisiegereedschappen.
• Gereedschapsindustrie: Productie van spuitgietmatrijzen, stempels en andere onderdelen die een hoge precisie vereisen.

De machine is ideaal voor kleine en middelgrote productiebedrijven die hun productiviteit willen verhogen met behoud van de hoogste kwaliteit.

Standaarduitrusting

• SIEMENS SINUMERIK 808 Advanced-besturingssysteem met 2 jaar garantie
• Spil 8000 tpm
• Gereedschapsmagazijn met 16 posities
• 3-kleurige alarmlampjes
• Verlichting van de werkruimte
• Gesloten koelsysteem
• Hermetische behuizing
• Automatisch smeersysteem
• Pneumatisch systeem

Optionele uitrusting

• Besturingssystemen Siemens Sinumerik 808D, 828D of Fanuc Oi-TF
• Spil met 12.000 tpm
• Koeling via de spil
• Horizontaal gereedschapsmagazijn (24 posities)
• Spaanafvoer
• Gereedschapsmeetsensor
• Werkstukmeetsensor
• 4e draaias

Technische specificaties

CNC-besturingen – Siemens Sinumerik 808D, SINUMERIK 828D en Fanuc Oi-TF

De MILL 1040-bewerkingscentra zijn uitgerust met professionele besturingssystemen van gerenommeerde fabrikanten zoals Siemens, Fanuc en GSK. Deze systemen garanderen precisie, betrouwbaarheid en flexibiliteit bij het aanpassen aan uiteenlopende productie-eisen, van eenvoudige bewerkingen tot complexe bewerkingsprocessen.

Siemens Sinumerik 808D – compacte CNC-besturing voor basistoepassingen

De Siemens Sinumerik 808D is een voordelige CNC-besturing, speciaal ontworpen voor draai- en freesmachines uit het instapsegment, ideaal voor kleine en middelgrote bedrijven. De belangrijkste kenmerken zijn:

• Intuïtieve bediening: de grafische interface en de Teach-In-functie vereenvoudigen het programmeren, waardoor de inwerktijd voor operators tot een minimum wordt beperkt.
• Hoge betrouwbaarheid: Robuuste constructie die bestand is tegen stof en vocht, wat zorgt voor stabiliteit in veeleisende werkplaatsomstandigheden.
• Compatibiliteit: Speciaal ontworpen voor machines met standaardvereisten, met eenvoudige integratie van SIEMENS-servoaandrijvingen.
• Kostenoptimalisatie: Laag energieverbruik en minimale onderhoudsbehoeften, ideaal voor beginnende CNC-gebruikers.

CNC-besturingen – Siemens en Fanuc

Het bewerkingscentrum MILL 1040 biedt geavanceerde CNC-besturingssystemen, zoals de SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D en Fanuc Oi-TF, die precisie, betrouwbaarheid en gebruiksgemak garanderen:

%20kraw% C4%99dziowych/Sterowniki %20centra% 20obr %C3% B3bczke.jpg" alt="CNC-besturingssystemen Siemens en Fanuc" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />

SIEMENS SINUMERIK 808 Advanced

• Intuïtieve interface: Eenvoudig in gebruik, ideaal voor kleinere werkplaatsen en beginnende gebruikers.
• Betrouwbaarheid: Robuuste constructie die bestand is tegen zware industriële omstandigheden.
• Kostenefficiëntie: Speciaal ontworpen voor basistoepassingen op het gebied van draaien en frezen.

Siemens Sinumerik 828D

• Hoge rekenkracht: Maakt dynamische bewerking en het uitvoeren van complexe cycli mogelijk.
• Integratie met CAD/CAM: Vergemakkelijkt de samenwerking met ontwerpsoftware.
• Geavanceerde functies: Optimalisatie van gereedschapspaden en de mogelijkheid om uit te breiden met extra modules.

Fanuc Oi-TF

• Stabiliteit: Betrouwbaarheid bij serieproductie en langdurig gebruik.
• Geavanceerde draaicycli: Ideaal voor nauwkeurige verspaningsbewerkingen, zoals het draaien van schroefdraden en het groeven.
• Intuïtieve bediening: Een overzichtelijke interface versnelt het programmeren.

Download de handleidingen voor Siemens Sinumerik 828/840

Download de handleiding voor SIEMENS SINUMERIK 808 Advanced

Vertrouw op de ervaring van CORMAK

Met meer dan 20 jaar ervaring in het leveren van industriële machines biedt CORMAK betrouwbare draaicentra en uitgebreide technische ondersteuning. Onze machines voldoen aan de Europese veiligheidsnormen en onze professionele service tijdens en na de garantieperiode zorgt voor een ononderbroken productie. Neem contact met ons op voor meer informatie!

Vraag naar meer informatie of maak een afspraak voor een machinepresentatie! Neem contact met ons op
