Bewerkingscentrum MILL 500 – een nauwkeurig verticaal CNC-bewerkingscentrum voor veeleisende gebruikers
Het bewerkingscentrum MILL 500 is een modern, zeer productief verticaal CNC-bewerkingscentrum, ontworpen voor nauwkeurige en betrouwbare metaalbewerking. Dankzij de compacte bouw, de professionele SIEMENS SINUMERIK 808 Advanced-besturing en de geavanceerde mechanische technologie is het een optimale oplossing voor kleine en middelgrote productiebedrijven, prototypenwerkplaatsen en gereedschapsmakerijen.
Belangrijkste voordelen van de machine
- Massief frame – de stijve constructie garandeert stabiliteit en elimineert trillingen tijdens de bewerking.
- Nauwkeurige lineaire geleidingen op alle assen zorgen voor een hoge herhaalbaarheid en soepele bewegingen.
- De hermetisch afgesloten werkruimte beschermt de operator en de omgeving tegen spatten en koelvloeistof.
- Nauwkeurige kogelomloopspindels in de X-, Y- en Z-assen zorgen voor minimale speling en maximale nauwkeurigheid.
- SIEMENS-servoaandrijvingen garanderen vloeiende en dynamische asbewegingen.
Constructie en technologie
- Spil 8000 tpm – optimaal voor het frezen van staal, aluminium en constructiekunststoffen.
- Het gereedschapsmagazijn met 10 posities maakt een snelle gereedschapswissel en procesautomatisering mogelijk.
- Het automatische smeersysteem zorgt voor onderhoudsvrijheid en een lange levensduur van de mechanische componenten.
- Het pneumatische systeem ondersteunt de werking van afschermingen, bevestigingen en veiligheidssystemen.

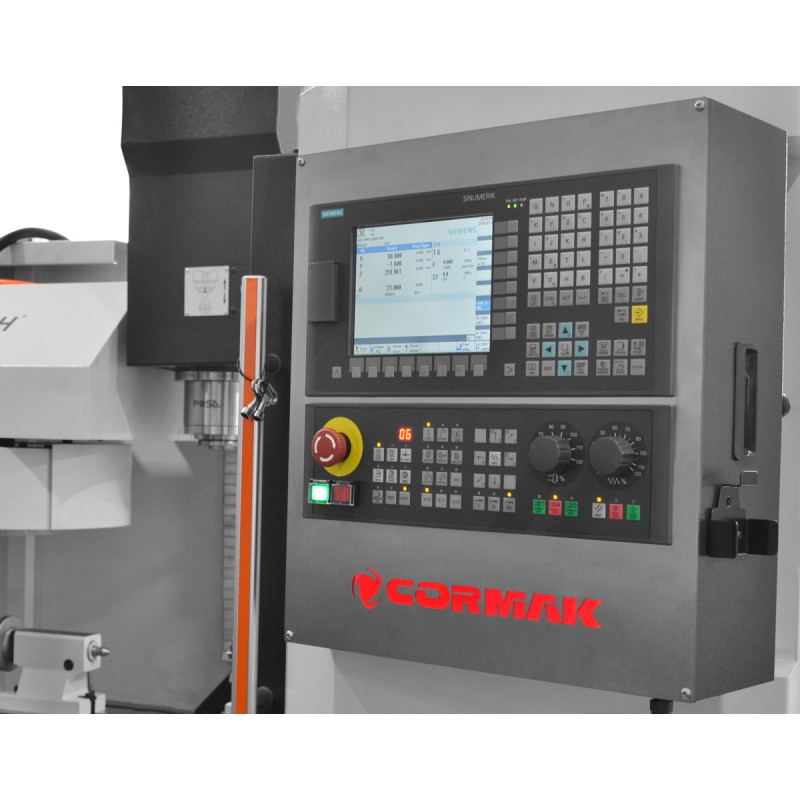

- Siemens 808D-bedieningspaneel – compact en ergonomisch, met een overzichtelijke gebruikersinterface.
Nauwkeurigheid en productiviteit
- Positioneringsnauwkeurigheid: ±0,02 mm
- Herhaalbaarheid van de positionering: ±0,01 mm
- Snelheidsbereik: 10/10/8 m/min
- Werkvoortgangssnelheid: 2,6–2500 mm/min
- Koppel van de X/Y/Z-servo-aandrijvingen: 6/6/7,7 Nm
Toepassing
De CNC-bewerkingscentra uit de MILL 500-serie worden toegepast bij:
- De productie van precisieonderdelen van metaal en kunststof,
- Gereedschapsfabrieken en prototypenwerkplaatsen,
- Kleine en middelgrote industriële bedrijven,
- De onderwijs- en technische sector (CNC-scholen),
- Serie- en stukproductie.
Technische parameters
| AFMETINGEN VAN DE WERKTAFEL |
800 x 260 mm |
| SPILOPZETSTUK |
BT30 (optie BT40) |
| VERSTELBEREIK X-AS |
500 mm |
| VERSTELBARE Y-AS |
320 mm |
| VERPLAATSING Z-AS |
420 mm |
| AFSTAND VAN DE SPILUITEINDE TOT HET TAFELOPPERVLAK |
90–470 mm |
| SNELVERPLAATSINGEN |
10/10/8 m/min |
| VOORUITGANGSSNELHEID |
2,6–2500 mm/min |
| SERVO-AANDRIJFMOMENT X/Y/Z-AS |
6/6/7,7 Nm |
| POSITIONERINGSNUCHTHEID |
±0,02 mm |
| HERHALINGSNUCI |
±0,01 mm |
| MAX. SPILSNELHEID |
8000 tpm |
| AANTAL GEREEDSCHAPPEN IN HET MAGAZIJN |
10 |
| MOTORVERMOGEN |
3,7 kW |
| BESTURING |
SINUMERIK 808D |
| GEWICHT |
2100 kg |
| AFMETINGEN |
2100x1800x2200 mm |
Standaarduitrusting
- Besturing SIEMENS SINUMERIK 808 Advanced
- Servoaandrijvingen van SIEMENS
- Spil 8000 tpm
- Gereedschapsmagazijn met 10 posities
- Hermetische werkruimte
- Automatisch smeersysteem
- Pneumatisch systeem
- LED-verlichting
- 3-kleurige alarmlamp
- Draaibare houder, steun
Optionele uitrusting
- Siemens 828D-besturingssysteem
- Spiltoerental 10.000 / 12.000 tpm
- Koeling via de spil
- 4e as
- Spaanbandafvoer + opvangbak
Kies voor beproefde technologie – CNC-centrum MILL 500
Door te kiezen voor het MILL 500-freescentrum voor metaal investeert u in een beproefde technische oplossing die voldoet aan de verwachtingen van de meest veeleisende gebruikers. Profiteer van precisie, stabiliteit en professionele technische ondersteuning van het Poolse merk CORMAK.
Neem contact op met onze technisch adviseur en kies de configuratie van het bewerkingscentrum die bij uw productie past!
CNC-besturingen – SIEMENS SINUMERIK 808 Advanced, SINUMERIK 828D en Fanuc Oi-TF
Wij bieden professionele CNC-besturingen van de gerenommeerde merken Siemens en Fanuc, die precisie, efficiëntie en gebruiksgemak garanderen. Onze oplossingen zijn ideaal voor zowel kleinere werkplaatsen als veeleisende industriële toepassingen.
%20kraw% C4%99dziowych/Sterowniki %20centra% 20obr %C3% B3bczke.jpg" alt="Bewerkingscentrum MILL 500 800x260 SIEMENS SINUMERIK" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />

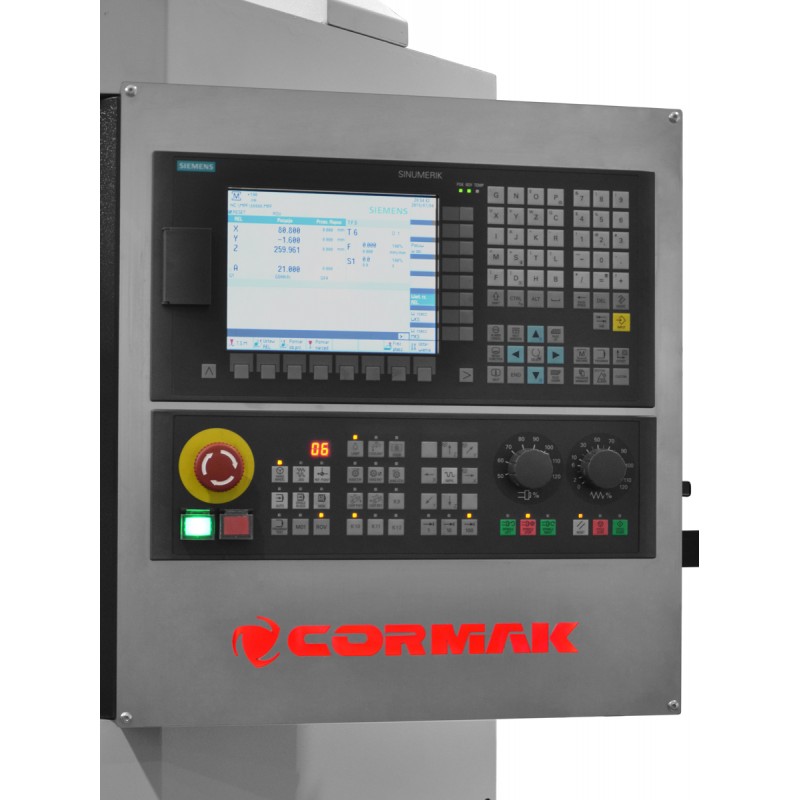

SIEMENS SINUMERIK 808 Advanced – compacte CNC-besturing voor basistoepassingen
Siemens Sinumerik 808D is een moderne, economische CNC-besturing speciaal voor draai- en freesmachines uit de instapklasse. Het systeem is ontworpen voor kleine en middelgrote ondernemingen en biedt:
- Intuïtieve bediening – een eenvoudige interface op basis van een grafisch scherm, die het programmeren en configureren van de machine vergemakkelijkt.
- Hoge betrouwbaarheid – robuuste constructie die bestand is tegen zware werkomstandigheden in de werkplaats.
- Brede compatibiliteit – aangepast aan machines met basistechnologische vereisten.
- Een uitstekende oplossing voor beginnende CNC-gebruikers die aan de slag willen met een modern besturingssysteem.
Download de handleiding voor SIEMENS SINUMERIK 808 Advanced

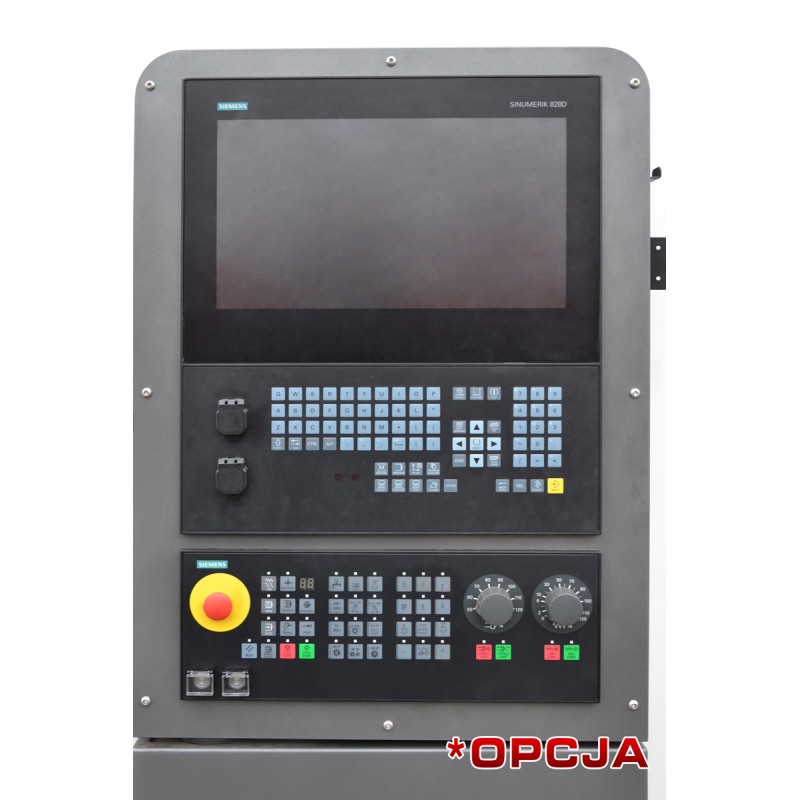

Siemens Sinumerik 828D – geavanceerde besturing voor veeleisende toepassingen
Sinumerik 828D is een professionele CNC-besturing die is ontworpen voor frees- en draaimachines die meer precisie en efficiëntie vereisen. De belangrijkste kenmerken zijn:
- Hoog rekenvermogen – snelle gegevensverwerking maakt dynamische en nauwkeurige verspaning mogelijk.
- Uitgebreide technologische functies – geavanceerde bewerkingscycli, interpolatie en functies voor het optimaliseren van gereedschapspaden.
- Robuuste, compacte constructie – ontworpen voor gebruik in zware industriële omstandigheden.
- Eenvoudige integratie met automatisering – uitbreidbaar met extra modules en opties voor de besturing van productieprocessen.
- Compatibiliteit met CAD/CAM – probleemloze samenwerking met ontwerpsoftware en productiebeheersystemen.
Download de handleiding voor Siemens Sinumerik 828D
Fanuc Oi-TF – stabiliteit en precisie bij draaibewerkingen
Fanuc Oi-TF is een van de populairste CNC-besturingen voor draaibanken, bekend om zijn betrouwbaarheid en gebruiksgemak. Dit systeem wordt op grote schaal gebruikt in de metaalbewerkingsindustrie dankzij:
- Uitzonderlijke stabiliteit – betrouwbaarheid en precisie, zelfs bij langdurige serieproductie.
- Geavanceerde draaifuncties – ondersteunt verschillende draaicycli, waaronder draadsnijden, groeven, boren en andere verspaningsbewerkingen.
- Een intuïtieve gebruikersinterface – snelle programmering en eenvoudige bediening dankzij een duidelijk scherm en een geoptimaliseerd menu.
- Brede compatibiliteit – kan worden gebruikt met vele modellen draaimachines.
- Effectieve procesoptimalisatie – het Fanuc-systeem biedt betere controle over de bewerkingsparameters, wat tijd en materiaal bespaart.
Dankzij Fanuc Oi-TF zijn gebruikers verzekerd van stabiele en nauwkeurige werking, wat zich vertaalt in een hogere productiviteit en betere bewerkingskwaliteit.
