De CNC-draaibank CK7135A is een geavanceerd machinegereedschap dat zeer nauwkeurige metaalbewerking mogelijk maakt. Dankzij het schuine bed en innovatieve constructieve oplossingen bereikt deze machine een positioneringsherhaalbaarheid in de X/Z-as van 0,006 mm. De standaarduitrusting omvat een SINUMERIK 808D-besturing in het Pools, SIEMENS-servo-aandrijvingen, een hydraulische 3-klauw-draaibankhouder, een seriële gereedschapshouder, een complete set zachte klauwen, HIWIN-lineaire geleiders, telescopische geleiderkappen, een koelsysteem, een automatisch smeersysteem en 24V-halogeenverlichting. De seriële gereedschapshouder verkort de bewerkingstijd met 25%, waardoor de CK7135A-draaibank een efficiënte en nauwkeurige oplossing is voor bewerkingsopdrachten.
De CNC-draaibank CK7135A met schuin bed is een geavanceerde numerieke machine die is ontworpen voor nauwkeurige metaalbewerking in industriële omgevingen. Uitgerust met een Siemens Sinumerik 808D-besturing en HIWIN-lineaire geleidingen, garandeert deze machine een hoge herhaalbaarheid, efficiëntie en betrouwbaarheid bij zowel serie- als stukproductie.
De CNC-draaibank CK7135A is een oplossing voor professionele productiebedrijven die nauwkeurige en efficiënte apparatuur nodig hebben voor de bewerking van werkstukken met gemiddelde afmetingen. De machine combineert geavanceerde verspaningstechnologieën, een solide constructie en een intuïtieve CNC-besturing, waardoor gebruikers kunnen rekenen op uitzonderlijke precisie, duurzaamheid en flexibiliteit. Uitgerust met een seriële gereedschapshouder, Siemens-servo-aandrijvingen, HIWIN-lineaire geleiders en een hydraulische draaibankhouder, maakt de machine een breed scala aan bewerkingen mogelijk met inachtneming van de hoogste kwaliteitsnormen. Dankzij innovatieve oplossingen, zoals kogellagers en telescopische geleidingsafschermingen, bereikt de machine een positioneringsherhaalbaarheid van 0,006 mm, waarmee ze tot de koplopers in haar klasse behoort. Dit zijn de belangrijkste voordelen van het gebruik van deze machine:
De CK7135A CNC-metaaldraaibank is ontworpen met het oog op betrouwbaarheid en precisie in veeleisende industriële omstandigheden. Het gebruik van hoogwaardige componenten, zoals Siemens-aandrijvingen en HIWIN-geleiders, zorgt voor een stabiele werking en een lange levensduur van de machine.
Het schuine bed met een hoek van 45° en de HIWIN-lineaire geleidingen zorgen voor een uitzonderlijke stijfheid van de constructie, waardoor trillingen tijdens de bewerking tot een minimum worden beperkt. Telescopische afdekkingen van de geleidingen beschermen tegen vervuiling, wat de duurzaamheid en betrouwbaarheid verhoogt.
De spil met een doorlaat van 56 mm en een motor met een vermogen van 5,5 kW maakt een effectieve bewerking van werkstukken met verschillende vormen en materialen mogelijk, met een toerental tussen 200 en 3500 tpm, wat een hoge afwerkingskwaliteit garandeert.

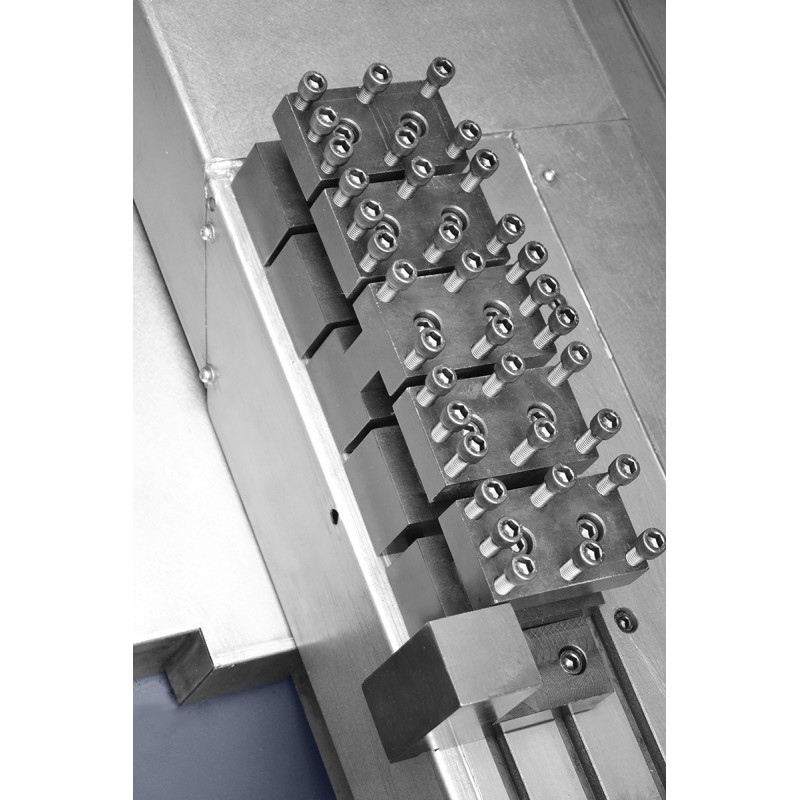

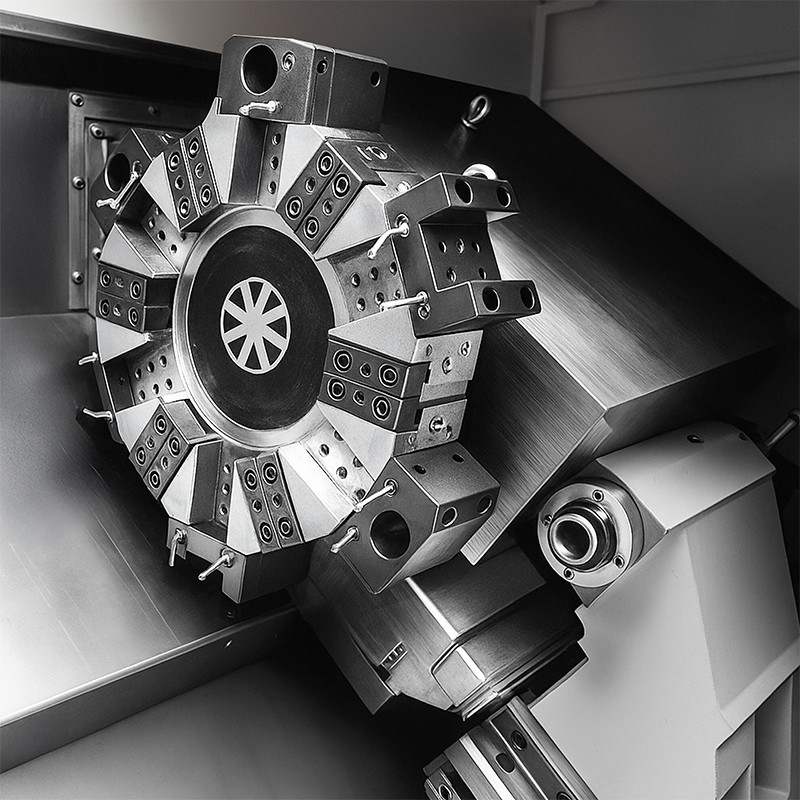

De seriële gereedschapshouder met ruimte voor 6, 8 of 12 gereedschappen (afhankelijk van de configuratie) maakt het terugrijden naar een veilige positie overbodig, waardoor de bewerkingscyclus wordt verkort en de productiviteit wordt verhoogd.
De draaibank is uitgerust met een Siemens Sinumerik 808D-besturing in het Pools, die een intuïtieve interface, snelle programmering en compatibiliteit met CAD/CAM-software biedt, waardoor de integratie met moderne productieprocessen wordt vergemakkelijkt.
Het geïntegreerde koelsysteem houdt de temperatuur van gereedschappen en materialen optimaal, terwijl de automatische smering van tandwielen en geleiders de slijtage van onderdelen minimaliseert, waardoor de exploitatiekosten worden verlaagd.

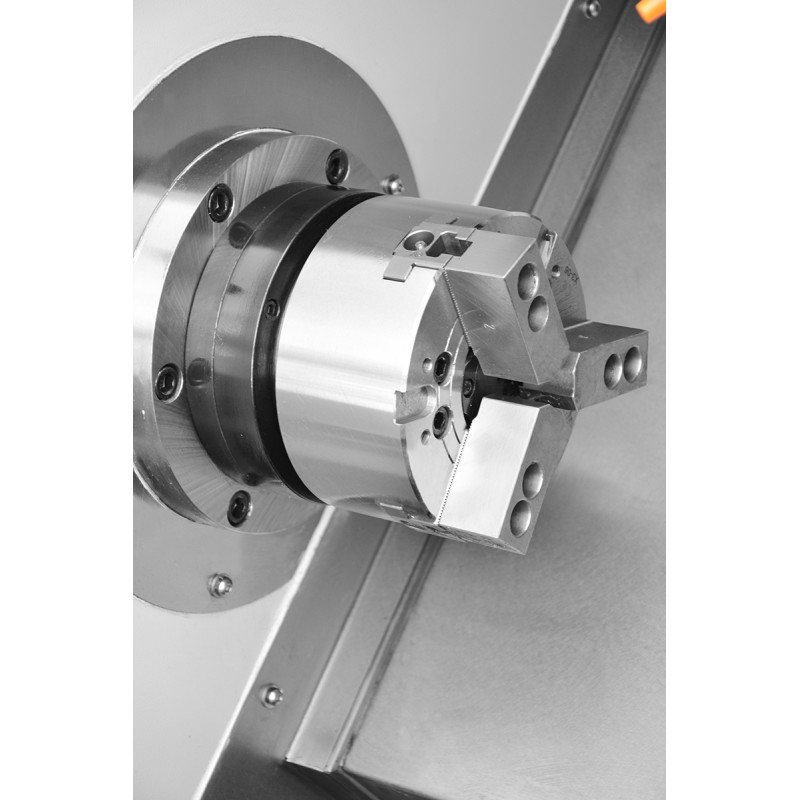

De industriële draaibank CK7135A garandeert uitzonderlijke precisie dankzij een positioneringsherhaalbaarheid van 0,006 mm. Geavanceerde Siemens-servoaandrijvingen, een hydraulische 3-klauwspankop en een seriële gereedschapshouder zorgen voor stabiliteit en herhaalbaarheid van de bewerking. Dankzij het hoge toerental van de spil (200-3500 tpm) en de mogelijkheid om de gereedschapshouder te configureren voor 6, 8 of 12 posities, kunnen complexe bewerkingen zoals draadsnijden, groeven of boren worden uitgevoerd met behoud van de hoogste afwerkingskwaliteit.
CNC-draaibanken voor metaal, zoals het model CK7135A, worden op grote schaal toegepast in verschillende industrietakken, waaronder:
De machine is de ideale keuze voor werkplaatsen en productiefaciliteiten die behoefte hebben aan compacte, maar krachtige apparatuur voor nauwkeurige metaalbewerking.
| MAXIMALE DRAAI-DIAMETER | 450 mm |
| MAXIMALE DRAAI-DIAMETER BOVEN DE STEUN | 130 mm |
| AFSTAND TOT DE VOORKANT VAN DE SPANKLEM | 375 mm |
| DOORMATE SPIL | 56 mm |
| TOERENTAL SPIL | 200-3500 tpm |
| VERMOGEN HOOFDMOTOR | 5,5 kW |
| TYPE BED/TYPE GELEIDERS | 45° schuin / lineair |
| MAXIMALE DOORMETER VAN DE ROL | 49 mm |
| VERPLAATSING IN DE X/Z-AS | 200/400 mm |
| TYPE SPANINRICHTING | draaibare houder |
| AANTAL GEREEDSCHAPPEN IN DE HOUDER | 8, OPTIE 16 |
| AFMETINGEN GEREEDSCHAPSHOUDER | 20×20 mm |
| TYPE KOP | hydraulisch |
| HOUDER | hydraulisch |
| AFMETINGEN | 2500 x 1340 x 1710 mm |
| GEWICHT | 2500 kg |
De CORMAK 350x350 CNC-draaibanken zijn uitgerust met professionele besturingssystemen van gerenommeerde fabrikanten zoals Siemens, Fanuc en GSK. Deze systemen garanderen precisie, betrouwbaarheid en flexibiliteit bij het aanpassen aan verschillende productie-eisen, van eenvoudige bewerkingen tot complexe bewerkingsprocessen.
Siemens Sinumerik 808D is een voordelige CNC-besturing speciaal voor draai- en freesmachines uit de instapklasse, ideaal voor kleine en middelgrote bedrijven. De belangrijkste kenmerken zijn:
De CNC-DRAAIMACHINE CORMAK 350x350 biedt geavanceerde CNC-besturingssystemen, zoals SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D en Fanuc Oi-TF, die precisie, betrouwbaarheid en gebruiksgemak garanderen:
%20kraw% C4%99dziowych/Sterowniki %20centra% 20obr %C3% B3bczke.jpg" alt="CNC-besturingssystemen Siemens en Fanuc" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />
Download de handleiding voor Siemens Sinumerik 828/840
Download de handleiding voor SIEMENS SINUMERIK 808 Advanced
Met meer dan 20 jaar ervaring in het leveren van industriële machines is CORMAK marktleider en biedt het betrouwbare CNC-draaibanken voor metaal. Onze machines worden door professionals gekozen dankzij:
Investeer in een CK7135A CNC-draaibank met schuin bed en verhoog de efficiëntie van uw productiefaciliteit. Neem vandaag nog contact met ons op voor gedetailleerde informatie en een offerte op maat. Onze specialisten helpen u bij het kiezen van de beste oplossingen voor uw bedrijf!
