De CORMAK 420x1000 (TU4211) is een industriële metaalbewerkingsdraaibank die zich kenmerkt door een solide gietijzeren bedconstructie. De machine is uitgerust met een 16-traps tandwielkast en een inductiemotor met twee vermogensbereiken (3/4,5 kW), wat zorgt voor een maximaal koppel. Deze universele draaibank wordt speciaal aanbevolen voor het draaien van hard staal en mechanisch draaien en wordt gebruikt voor diverse taken, waaronder het draaien van binnen- en buitenoppervlakken, conussen, polijsten, metrisch en inch-schroefdraad snijden, boren en trekken.

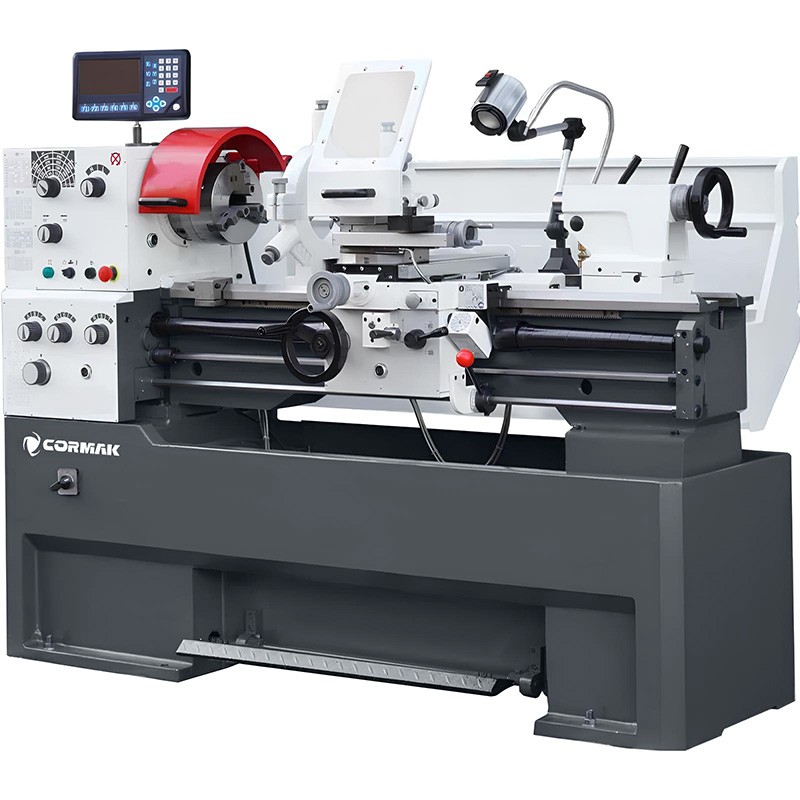

De universele draaibank CORMAK 420x1100 is een nauwkeurige conventionele draaibank voor metaal, ontworpen voor professionals die op zoek zijn naar een betrouwbaar en efficiënt gereedschap voor het bewerken van werkstukken met verschillende afmetingen. De solide constructie en het brede scala aan functies maken dit een veelzijdige machine voor productie- en werkplaatstoepassingen.
De CORMAK 420x1100 draaibank is gebaseerd op een robuuste bedconstructie met een breedte van 250 mm, vervaardigd uit hoogwaardig gietijzer, wat trillingen effectief dempt en stabiliteit tijdens het werk garandeert. De spil van de machine wordt ondersteund door een nauwkeurig lagersysteem en een tandwieloverbrenging met geharde en geslepen tandwielen, wat een lange levensduur en herhaalbaarheid van de bewerkingsparameters garandeert. De toerentalregeling vindt plaats binnen een bereik van 16 versnellingen – van 45 tot 2000 tpm, waardoor een perfecte afstemming op het soort te bewerken materiaal mogelijk is.

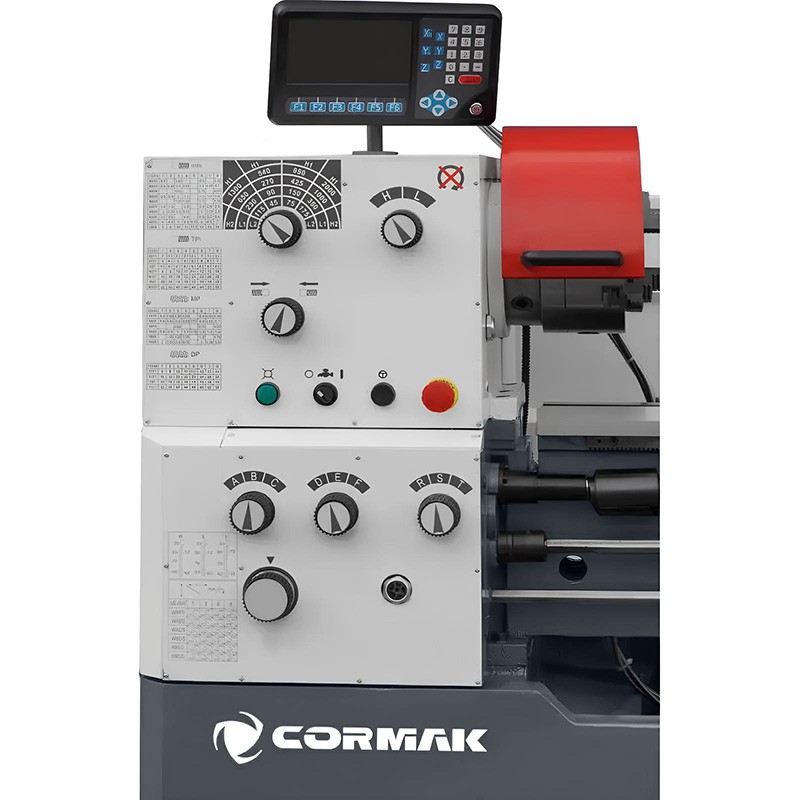

De machine maakt bewerking met hoge precisie mogelijk dankzij digitale uitlezing in drie assen en een breed bereik van de voedingsinstellingen. De beschikbare automatische lengte- en dwarsvoedingen verhogen het comfort voor de operator en maken efficiënt serie-draaien mogelijk. Bovendien is de draaibank uitgerust met een trekschroef en een trekrol, waardoor metrische, inch-, modulaire en D.P.-schroefdraden kunnen worden gedraaid – in totaal maar liefst 145 soorten schroefdraden.
De conventionele draaibank CORMAK 420x1100 is geschikt voor productiebedrijven, gereedschapsmakerijen, onderhoudswerkplaatsen en serviceafdelingen. Dankzij de grote afstand tussen de klauwen (1100 mm), de verwisselbare brug en de grote spindeldoorlaat is deze machine ideaal voor het bewerken van lange assen, bussen, schijven en werkstukken met een grotere diameter. Het is een universele oplossing voor professionals die betrouwbaarheid, flexibiliteit en hoge draaiprecisie verwachten.
| Belangrijkste gegevens van de draaibank | |
| Maximale draaidiameter boven het bed | φ 420 mm |
| Maximale draaidiameter in de uitsparing van de brug x breedte | φ 580 x 204 |
| Draaidiameter boven dwarssteun | φ 255 mm |
| Hoogte van het spilcentrum tot het bed | 205 mm |
| Hoogte van het spilcentrum tot de vloer | 1180 mm |
| Maximale afstand tussen de klauwen | 1100 mm |
| Breedte van het bed | 250 mm |
| Maximale afmetingen van de gereedschapshouder (BxH) | 20x20 mm |
| Maximale verplaatsing van de dwarssteun | 230 mm |
| Maximale verplaatsing bovenste slede | 145 mm |
| Belangrijkste gegevens spil | |
| Spilopening | φ 52 mm |
| Spiluiteinde | D1-6 |
| Conus van de spilreductiehuls | MT6/MT4 |
| Aantal spiltoerentallen | 16 |
| Toerentalbereik spil | 45 ~ 2000 t/min |
| Schroefdraad, bereik en type voeding | |
| Diameter van de trekschroef | φ 28 mm |
| Bereik en aantal metrische schroefdraden | 0,2 ~ 14 mm (44 soorten) |
| Bereik en aantal inch-schroefdraden | 2~56 TPI (42 soorten) |
| Bereik en aantal modulaire schroefdraden | 0,2 ~ 3,5 MP (34 soorten) |
| Bereik en aantal DP-schroefdraden | 8 ~ 56 DP (25 soorten) |
| Lengtevoeding | 0,030 ~ 2,062 mm/omw. (24 soorten) |
| Transversale voeding | 0,005 ~ 0,365 mm/omw. (24 soorten) |
| Gegevens draaibankpatroon | |
| Slag van de tailstockbus | 120 mm |
| Diameter van de tailstockbus | φ 50 mm |
| Binnenconus van de spilbus | MT4 |
| Afmetingen draaibankmotor | |
| Vermogen hoofdmotor | 3/4,5 kW |
| Vermogen koelpomp | 0,125 kW |
| Gewicht en afmetingen van de draaibank | |
| Totale afmetingen (LxBxH) | 198 x 90 x 142 cm |
| Nettogewicht | 1100 kg |
| Brutogewicht van de draaibank | 1350 kg |
Met de keuze voor de universele draaibank CORMAK 420x1100 investeert u in een solide oplossing die zich in het dagelijks gebruik bewijst bij zowel precisie- als grofbewerking. Bestel nu of neem contact op met onze technisch adviseur voor gedetailleerde informatie en een offerte op maat, afgestemd op de behoeften van uw bedrijf.
