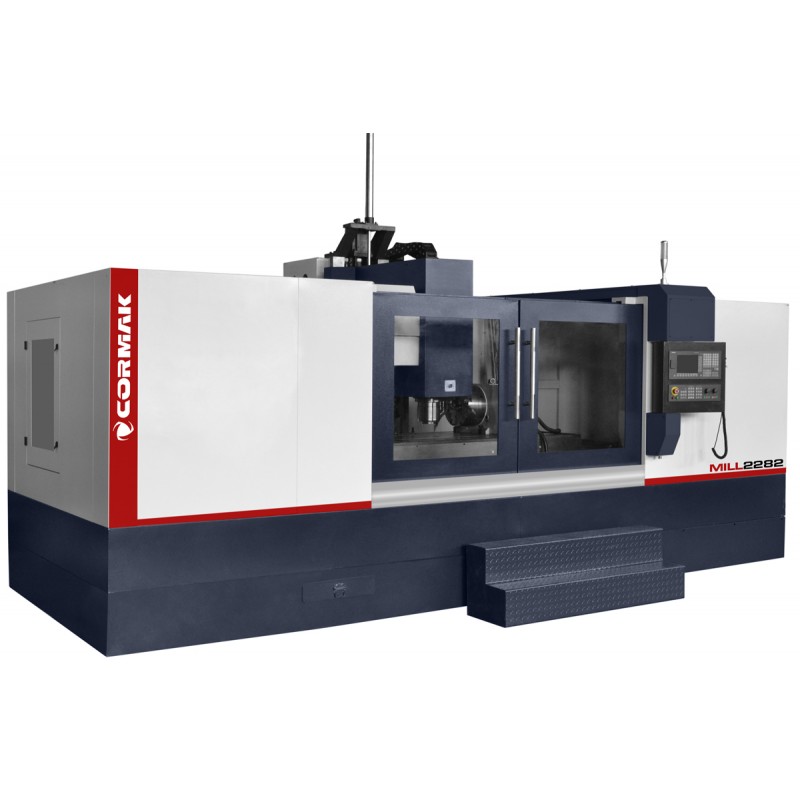

Bewerkingscentrum MILL 2282 2200x820 SIEMENS SINUMERIK

Het MILL 2282-bewerkingscentrum is een geavanceerd verticaal CNC-bewerkingscentrum, ontworpen voor de nauwkeurige bewerking van metalen in veeleisende industriële toepassingen. Uitgerust met een Siemens Sinumerik 808 Advanced-besturing, biedt het hoge prestaties en processtabiliteit.

De belangrijkste voordelen van het bewerkingscentrum MILL 2282

Het verticale bewerkingscentrum MILL 2282 combineert een solide constructie met moderne technologie en zorgt zo voor precisie en efficiëntie bij de bewerking van grote en zware werkstukken. Het is de ideale oplossing voor bedrijven die op zoek zijn naar CNC-bewerkingscentra die betrouwbaarheid, veelzijdigheid en een hoge bewerkingskwaliteit bieden. De belangrijkste voordelen zijn:

• Hoge bewerkingsprecisie: positioneringsnauwkeurigheid van ±0,01 mm dankzij nauwkeurige kogelomloopspindels met een diameter van 40 mm en een slag van 8 mm, ideaal voor werkstukken met complexe vormen.
• Stabiliteit van de constructie: Een massief frame met een gewicht van 14.000 kg en een 4-spoor geleidingssysteem vermindert trillingen, waardoor werkstukken met een gewicht tot 960 kg kunnen worden bewerkt.
• Grote werkruimte: Een tafel van 2200 x 820 mm en een asbereik van 2000 x 800 x 700 mm maken de bewerking van grote componenten mogelijk.
• Productiviteit: Een spil met een vermogen van 11 kW en een toerental tot 8000 tpm met riemaandrijving en een snelle voeding van 15/15/12 m/min optimaliseren de productietijd.
• Veiligheid van de operator: De hermetisch afgesloten werkruimte beschermt tegen stof en spanen en zorgt voor ergonomische werkomstandigheden.
• Flexibele configuratie: Uitbreidingsmogelijkheden met besturingssystemen (Siemens 828D, Fanuc Oi-TF), spindelkoeling en een vierde draaias, waardoor de machine aan specifieke behoeften kan worden aangepast.
• Duurzaamheid: Hoogwaardige geharde lineaire geleidingen zorgen voor een langdurig gebruik onder zware omstandigheden.
• Economisch in gebruik: Een automatisch smeersysteem en energiezuinige componenten verlagen de onderhoudskosten.

Constructie en technologie van het MILL 2282-bewerkingscentrum

Het MILL 2282-metaalfreescentrum is ontworpen met het oog op maximale duurzaamheid en precisie in veeleisende productieomgevingen. De belangrijkste constructie-elementen zijn:

• Massief gietijzeren frame: Met een gewicht van 14.000 kg en een brede opstelling van geharde en geslepen rechthoekige geleiders zorgt dit voor uitstekende stijfheid en stabiliteit.
• 4-spoor geleidingssysteem: Maakt het mogelijk om zware lasten op de tafel te verwerken, ideaal voor zware werkstukken met een gewicht tot 960 kg.
• Geharde lineaire geleiders: Geleiders van de hoogste kwaliteit in de X-, Y- en Z-assen garanderen een soepele beweging en precisie bij een voedingssnelheid van 15 m/min.
• BT50-spil: Met een vermogen van 11 kW en een toerental tot 8000 tpm met riemaandrijving, zorgt deze voor efficiënt verspanen van diverse materialen.
• Kogelomloopspindels: Nauwkeurige spindels met een diameter van 40 mm en een slag van 8 mm in drie assen zorgen voor een hoge nauwkeurigheid en herhaalbaarheid.
• Gereedschapsmagazijn: Het BT50-magazijn met 24 posities maakt een snelle wisseling van gereedschappen met een maximaal gewicht van 7,5 kg mogelijk, wat de efficiëntie verhoogt.
• Automatisch smeersysteem: Minimaliseert slijtage van onderdelen en verlengt de levensduur van de machine.
• Afgesloten werkruimte: Beschermt tegen verontreiniging en zorgt voor de veiligheid van de operator.

Nauwkeurigheid en productiviteit

Het CNC-bewerkingscentrum MILL 2282 biedt uitzonderlijke precisie dankzij de Siemens Sinumerik 808 Advanced-besturing. Een positioneringsnauwkeurigheid van ±0,01 mm en een snelle voedingssnelheid van 15/15/12 m/min maken een efficiënte bewerking van grote werkstukken met complexe geometrieën mogelijk. Het besturingssysteem optimaliseert de gereedschapspaden, waardoor de cyclustijd en productiefouten tot een minimum worden beperkt.

Toepassing van het verticale bewerkingscentrum MILL 2282

Verticale bewerkingscentra zoals de MILL 2282 worden toegepast in belangrijke industriële sectoren, waaronder:

• Automobielindustrie: Productie van motoronderdelen, versnellingsbakken en grote constructie-elementen.
• Luchtvaartindustrie: Bewerking van precisieonderdelen, zoals turbineonderdelen en vliegtuigconstructies.
• Gereedschapsindustrie: Productie van grote spuitgietmatrijzen, stempels en onderdelen met complexe vormen.
• Machinebouw: Productie van zware componenten voor industriële apparatuur en precisiegereedschappen.

De machine is ideaal voor grote productiebedrijven die precisie, betrouwbaarheid en de mogelijkheid tot het bewerken van grotere onderdelen vereisen.

Standaarduitrusting

• Siemens Sinumerik 808 Advanced-besturingssysteem met 2 jaar garantie
• Spil 8000 tpm
• 24-posities BT50-gereedschapsmagazijn
• 3-kleurige alarmlampjes
• Verlichting van de werkruimte
• Gesloten koelsysteem
• Hermetische behuizing
• Automatisch smeersysteem
• Pneumatisch systeem

Optionele uitrusting

• Besturingssystemen Siemens Sinumerik 828D of Fanuc Oi-TF
• Spil 10.000 of 12.000 tpm
• Koeling via de spil (20 bar of 40 bar)

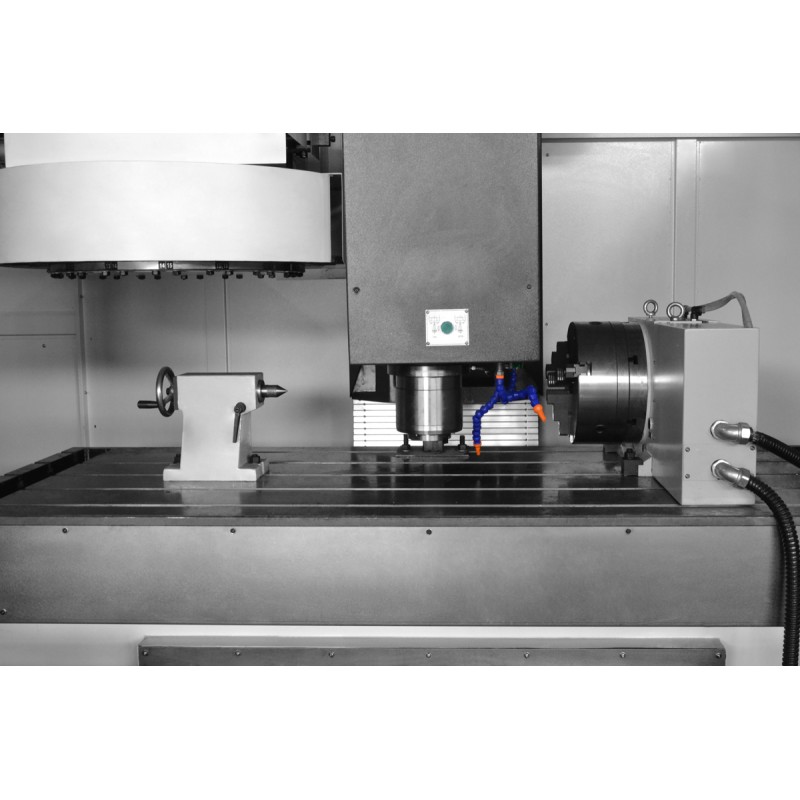

• 4e draaias
• Ketting- of wormtransporteur voor spanen
• Renishaw TS27R gereedschapsmeetsensor
• Renishaw OMP60 werkstukvoeler
• Renishaw-meetcycli
• Olie- en koelvloeistofafscheider
• Afzuiging van olienevel
• Automatische deuren
• Meetlinialen voor 3 assen

Technische specificaties

CNC-besturingen – Siemens en Fanuc

Het bewerkingscentrum MILL 2282 biedt geavanceerde CNC-besturingssystemen, zoals Siemens Sinumerik 808D, Siemens Sinumerik 828D en Fanuc Oi-TF, die precisie, betrouwbaarheid en gebruiksgemak garanderen:

Siemens Sinumerik 808D

• Intuïtieve interface: Eenvoudig in gebruik, ideaal voor kleinere werkplaatsen en beginnende gebruikers.
• Betrouwbaarheid: Robuuste constructie die bestand is tegen zware industriële omstandigheden.
• Kostenefficiëntie: Speciaal ontworpen voor basisfrees- en draaitoepassingen.

Siemens Sinumerik 828D

• Hoog rekenvermogen: Maakt dynamische bewerking en het uitvoeren van complexe cycli mogelijk.
• Integratie met CAD/CAM: Vergemakkelijkt de samenwerking met ontwerpsoftware.
• Geavanceerde functies: Optimalisatie van gereedschapspaden en uitbreidingsmogelijkheden met extra modules.

Fanuc Oi-TF

• Stabiliteit: Betrouwbaarheid bij serieproductie en langdurig gebruik.
• Geavanceerde draaicycli: Ideaal voor nauwkeurige verspaningsbewerkingen.
• Intuïtieve bediening: De overzichtelijke interface versnelt het programmeren.

Download de handleiding voor Siemens Sinumerik 828/840

Download de handleiding voor Siemens Sinumerik 808

Vertrouw op de ervaring van CORMAK

Met meer dan 20 jaar ervaring in het leveren van industriële machines biedt CORMAK betrouwbare bewerkingscentra en uitgebreide technische ondersteuning. Onze machines voldoen aan de Europese veiligheidsnormen en onze professionele service tijdens en na de garantieperiode zorgt voor continuïteit in de productie.

• 16 jaar ervaring in het onderhoud van Siemens CNC-besturingen.
• Op meer dan 15.000 m² magazijnruimte staan ongeveer 12.000 machines en apparaten klaar.
• Wij bieden professionele service tijdens en na de garantieperiode.
• Als u voor CORMAK kiest, bent u verzekerd van een aankoop bij een Pools bedrijf met Europese veiligheidscertificaten.
