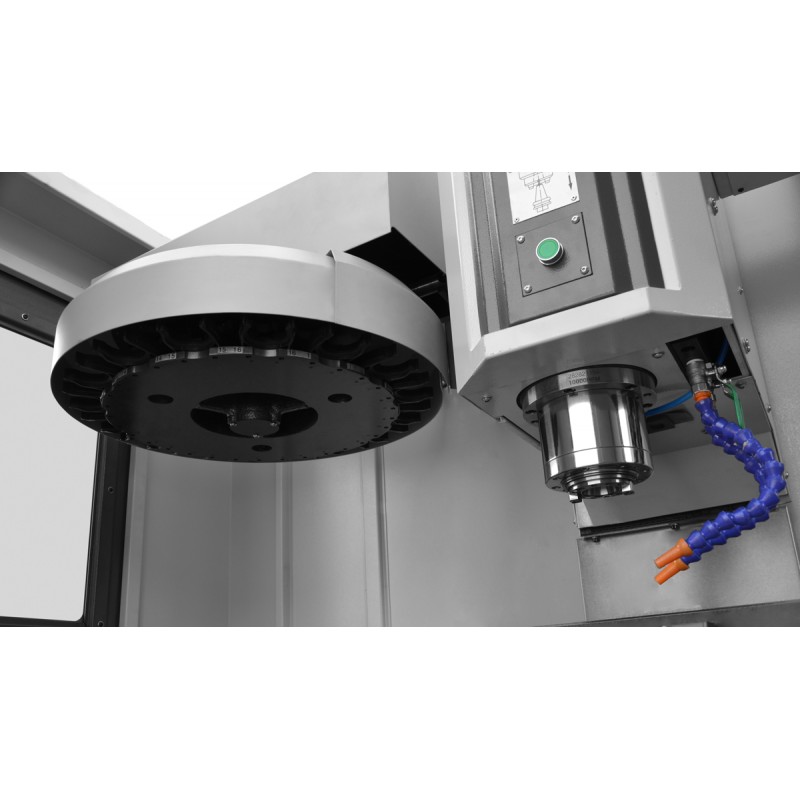

Bewerkingscentrum MILL 540 650x400 SIEMENS SINUMERIK

Het MILL 540-bewerkingscentrum is een modern verticaal CNC-bewerkingscentrum, ontworpen voor veeleisende taken in de metaalbewerking. Uitgerust met geavanceerde technologieën en een solide constructie, garandeert het betrouwbaarheid, precisie en hoge prestaties in diverse industriële toepassingen.

De belangrijkste voordelen van het MILL 540-bewerkingscentrum

Het verticale bewerkingscentrum MILL 540 is een oplossing die innovatieve technologieën combineert met betrouwbaarheid en voldoet aan de verwachtingen van zelfs de meest veeleisende productiebedrijven. Dankzij geavanceerde componenten en flexibele configuratieopties is deze machine de ideale keuze voor bedrijven die op zoek zijn naar een veelzijdig freescentrum voor metaal dat precisie en efficiëntie biedt.

• Hoogste precisie: Uitgerust met lineaire geleidingen en kogelomloopspindels bereikt het centrum een positioneringsnauwkeurigheid van 0,006 mm, wat een uitstekende kwaliteit van de bewerkte werkstukken garandeert.
• Hoge productiviteit: Een krachtige spil met een vermogen van 5,5 kW en een toerental tot 8000 tpm (optioneel 10.000 tpm) en snelle asverplaatsingen (12 m/min voor X en Y, 10 m/min voor Z) zorgen voor een efficiënte bewerking.
• Duurzaamheid en stabiliteit: De massieve behuizing en de hermetisch afgesloten werkruimte minimaliseren trillingen en garanderen de veiligheid van de operator, zelfs tijdens intensief gebruik.
• Flexibele configuratie: De mogelijkheid om uit te breiden met opties zoals spilkoeling, een 4e as of geavanceerde CNC-besturing maakt het mogelijk de machine aan te passen aan specifieke behoeften.
• Intuïtieve bediening: Beschikbare besturingssystemen, zoals Siemens Sinumerik of Fanuc Oi-TF, vergemakkelijken de programmering en bediening, waardoor de werkefficiëntie toeneemt.

Constructie en technologie van het bewerkingscentrum

Het CNC-bewerkingscentrum MILL 540 is ontworpen met het oog op duurzaamheid, precisie en efficiëntie. De belangrijkste constructie-elementen zijn:

• Massief frame: De solide constructie zorgt voor stabiliteit tijdens de bewerking, waardoor trillingen worden verminderd en de levensduur van de machine wordt verlengd.
• Lineaire geleidingen: Geleidingen van de hoogste kwaliteit in de X-, Y- en Z-assen garanderen soepele bewegingen en een precisie van 0,01 mm.
• Nauwkeurige kogelomloopspindels: Geavanceerde kogelomloopspindels in drie assen zorgen voor een hoge nauwkeurigheid en herhaalbaarheid van de bewegingen.
• BT40-spil: De robuuste spil met een vermogen van 5,5 kW en een toerental tot 8000 tpm (optioneel 10.000 tpm) maakt de bewerking van diverse materialen mogelijk.
• Siemens-servoaandrijvingen: Innovatieve aandrijvingen zorgen voor vloeiende en dynamische bewegingen, wat zich vertaalt in een hoge bewerkingsefficiëntie.
• Afgesloten werkruimte: Beschermt de operator tegen stof en verontreinigingen, wat zorgt voor een veilige en ergonomische werkomgeving.
• Koelsysteem: De koelvloeistofpomp met een vermogen van 120 W voert de warmte effectief af, wat zorgt voor optimale werkomstandigheden voor de spil.

Nauwkeurigheid en werkprestaties

CNC-bewerkingscentra, zoals de MILL 540, onderscheiden zich door hun uitstekende precisie en efficiëntie. Dankzij een positioneringsnauwkeurigheid van 0,006 mm en snelle assenvoortgangen maakt de machine het mogelijk om complexe freesbewerkingen in korte tijd uit te voeren. Geavanceerde CNC-besturingen maken nauwkeurige programmering en optimalisatie van de gereedschapspaden mogelijk, wat de bewerkingstijd minimaliseert en de kwaliteit van de werkstukken verhoogt.

Toepassing van het freescentrum voor metaal

De verticale bewerkingscentra MILL 540 worden op grote schaal toegepast in verschillende industrietakken, zoals:

• Automobielindustrie: Productie van precisieonderdelen, zoals onderdelen voor motoren, versnellingsbakken en ophangingssystemen.
• Luchtvaartindustrie: Bewerking van lichte legeringen en materialen met een hoge sterkte, zoals aluminium en titanium.
• Machinebouw: vervaardiging van mallen, matrijzen en andere onderdelen die de hoogste precisie vereisen.
• Kleine en middelgrote ondernemingen: Ideaal voor serie- en stukproductie dankzij het gebruiksgemak en de flexibele configuratie.

De machine is een uitstekende keuze voor productiebedrijven die op zoek zijn naar een betrouwbaar bewerkingscentrum voor de nauwkeurige bewerking van metalen.

Technische specificaties

Standaarduitrusting

• Besturing SIEMENS SINUMERIK 808 Advanced
• Spil 8000 tpm
• Magazijn voor 16 gereedschappen
• 3-kleurige alarmlampjes
• Verlichting
• Gesloten koelsysteem
• Luchtdichte machinebehuizing
• Automatisch smeersysteem
• Pneumatisch systeem

Optionele uitrusting

• SINUMERIK 828D-besturing
• FANUC Oi-TF-besturing
• Horizontaal gereedschapsmagazijn (24)
• Koeling via spil
• Spil 12.000 tpm
• Spaanopvang
• Gereedschapsmeetsensor
• Werkstukmeetsensor
• 4e as

CNC-besturingen – Siemens Sinumerik 808D, SINUMERIK 828D en Fanuc Oi-TF

De MILL 540-bewerkingscentra zijn uitgerust met professionele besturingssystemen van gerenommeerde fabrikanten zoals Siemens, Fanuc en GSK. Deze systemen garanderen precisie, betrouwbaarheid en flexibiliteit bij het aanpassen aan verschillende productie-eisen, van eenvoudige bewerkingen tot complexe bewerkingsprocessen.

Siemens Sinumerik 808D – compacte CNC-besturing voor basistoepassingen

Siemens Sinumerik 808D is een voordelige CNC-besturing voor draai- en freesmachines uit het instapsegment, ideaal voor kleine en middelgrote bedrijven. De belangrijkste kenmerken zijn:

• Intuïtieve bediening: De grafische interface en de Teach-In-functie vergemakkelijken het programmeren en beperken de inwerktijd voor operators tot een minimum.
• Hoge betrouwbaarheid: Robuuste constructie die bestand is tegen stof en vocht, wat zorgt voor stabiliteit in zware werkplaatsomstandigheden.
• Compatibiliteit: speciaal ontworpen voor machines met standaardvereisten, met eenvoudige integratie van SIEMENS-servo-aandrijvingen.
• Kostenoptimalisatie: Laag energieverbruik en minimale onderhoudsvereisten, ideaal voor beginnende CNC-gebruikers.

CNC-besturingen – Siemens en Fanuc

Het bewerkingscentrum MILL 540 biedt geavanceerde CNC-besturingssystemen, zoals SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D en Fanuc Oi-TF, die precisie, betrouwbaarheid en gebruiksgemak garanderen:

%20kraw% C4%99dziowych/Sterowniki %20centra% 20obr %C3% B3bczke.jpg" alt="CNC-besturingssystemen Siemens en Fanuc" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />

SIEMENS SINUMERIK 808 Advanced

• Intuïtieve interface: Eenvoudig in gebruik, ideaal voor kleinere werkplaatsen en beginnende gebruikers.
• Betrouwbaarheid: Robuuste constructie die bestand is tegen zware industriële omstandigheden.
• Kostenefficiëntie: Speciaal ontworpen voor basisdraai- en freestoepassingen.

Siemens Sinumerik 828D

• Hoog rekenvermogen: Maakt dynamische bewerking en het uitvoeren van complexe cycli mogelijk.
• Integratie met CAD/CAM: Vergemakkelijkt de samenwerking met ontwerpsoftware.
• Geavanceerde functies: Optimalisatie van gereedschapspaden en uitbreidingsmogelijkheden met extra modules.

Fanuc Oi-TF

• Stabiliteit: Betrouwbaarheid bij serieproductie en langdurig gebruik.
• Geavanceerde draaicycli: Ideaal voor precisiebewerkingen, zoals draadsnijden en groeven.
• Intuïtieve bediening: De overzichtelijke interface versnelt het programmeren.

Download de handleiding voor Siemens Sinumerik 828/840

Download de handleiding voor SIEMENS SINUMERIK 808 Advanced

Vertrouw op de ervaring van CORMAK

Met meer dan 20 jaar ervaring in het leveren van industriële machines biedt CORMAK betrouwbare oplossingen voor de industrie. Onze bewerkingscentra zijn ontworpen met het oog op de hoogste kwaliteits- en veiligheidsnormen, wat wordt bevestigd door Europese certificaten. Wij bieden professionele service tijdens en na de garantieperiode, evenals technische ondersteuning in elke fase van het gebruik van de machine.

Vraag vandaag nog naar het bewerkingscentrum MILL 540!

Neem contact met ons op voor meer informatie over het verticale bewerkingscentrum MILL 540 en om de machine af te stemmen op de behoeften van uw bedrijf. Onze specialisten helpen u bij het kiezen van de juiste besturing en extra uitrusting om uw productieprocessen te optimaliseren. Neem contact met ons op!
