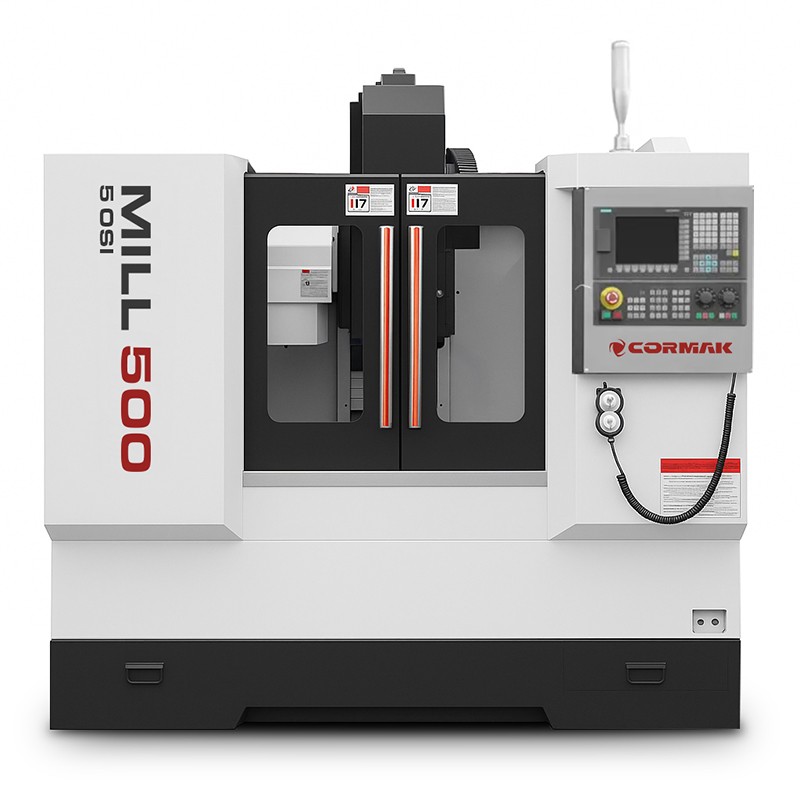

MILL 500 5-assig bewerkingscentrum

Het MILL 500 5-assig bewerkingscentrum is een compact, 5-assig verticaal CNC-bewerkingscentrum, ontworpen voor de nauwkeurige bewerking van complexe werkstukken in één opspanning. Uitgerust met een kantel- en draaitafel Ø100 mm en een Siemens- of Fanuc-besturing, garandeert het de hoogste nauwkeurigheid en efficiëntie.

Belangrijkste voordelen van het MILL 500 5-assige bewerkingscentrum

Het verticale bewerkingscentrum MILL 500 5 assen biedt geavanceerde mogelijkheden voor meerassige bewerking, ideaal voor sectoren die precisie en complexe werkstukgeometrieën vereisen. Dit is de oplossing voor bedrijven die op zoek zijn naar CNC-bewerkingscentra die een compact ontwerp combineren met hoge prestaties en veelzijdigheid. De belangrijkste voordelen zijn:

• Meervoudige asprecisie: positioneringsnauwkeurigheid van ±0,005 mm en herhaalbaarheid van ±0,003 mm, dankzij een kantel- en draaitafel met een diameter van 100 mm en een B-as (-110° tot +30°) en C-as (continue rotatie van 360°).
• Bewerking in één opspanning: 5-assige interpolatie maakt het mogelijk om complexe werkstukken te bewerken zonder herhaaldelijk opspannen, wat tijd en fouten bespaart.
• Compacte constructie: De stijve constructie minimaliseert trillingen en zorgt voor stabiliteit bij de bewerking van precisiecomponenten met een gewicht tot 20 kg.
• Hoog spilvermogen: De spil met een snelheid van 10.000 tpm maakt efficiënt verspanen van diverse materialen mogelijk, van metalen tot kunststoffen.
• Procesautomatisering: een gereedschapsmagazijn met 12 posities en automatische wisseling verkort de bewerkingstijd en verhoogt de productiviteit.
• Intuïtieve besturing: Siemens- of Fanuc-systemen met volledige 5-assige interpolatie vergemakkelijken de programmering en bediening.
• Veiligheid en ergonomie: Externe koelnozzles en een automatisch smeersysteem zorgen voor optimale werkomstandigheden en minimaliseren de slijtage van componenten.
• Veelzijdigheid: Ideaal voor microbewerkingen in sectoren zoals de medische, horloge- en elektronica-industrie.

Constructie en technologie van het 5-assige bewerkingscentrum MILL 500

Het 5-assige MILL 500-metaalfreescentrum is ontworpen met het oog op precisie en betrouwbaarheid in veeleisende productieomgevingen. De belangrijkste constructie-elementen zijn:

• Stijf machinecarcass: De compacte constructie van hoogwaardige materialen minimaliseert trillingen en zorgt voor stabiliteit tijdens de bewerking.
• Kantel- en draaitafel Ø100 mm: Maakt volledige 5-assige bewerking mogelijk met een bereik van de B-as van -110° tot +30° en de C-as van 360°, ideaal voor kleine werkstukken.
• Hogesnelheidsspil: De krachtige spil van 10.000 tpm zorgt voor efficiënt verspanen met behoud van precisie.
• Lineaire geleidingen: Hoogwaardige geleidingen in de X-, Y- en Z-assen (500x400x300 mm) garanderen soepele bewegingen en nauwkeurigheid.
• Gereedschapsmagazijn: een magazijn met 12 posities en automatische gereedschapswisseling versnelt de productieprocessen.
• Koelsysteem: Externe koelnozzles zorgen voor een optimale temperatuur van het gereedschap en het werkstuk, wat de bewerkingskwaliteit verbetert.
• Automatisch smeersysteem: Het centrale smeersysteem vermindert de slijtage van onderdelen en verlengt de levensduur van de machine.
• Compacte afmetingen: Optimaal voor werkplaatsen met beperkte ruimte, met behoud van volledige 5-assige functionaliteit.

Precisie en productiviteit

Het 5-assige CNC-bewerkingscentrum MILL 500 biedt ongeëvenaarde precisie dankzij de geavanceerde Siemens- of Fanuc-besturing met volledige 5-assige interpolatie. Een positioneringsnauwkeurigheid van ±0,005 mm en een herhaalbaarheid van ±0,003 mm maken het mogelijk om werkstukken met complexe geometrieën te bewerken met minimale afwijkingen. Het systeem optimaliseert de gereedschapspaden, waardoor de cyclustijd wordt verkort en de productie-efficiëntie wordt verhoogd.

Toepassing van het verticale bewerkingscentrum MILL 500 5-assig

Verticale bewerkingscentra zoals de MILL 500 5-assig zijn onmisbaar in sectoren die de hoogste precisie vereisen, waaronder:

• Medische en tandheelkundige industrie: productie van implantaten, chirurgische instrumenten en prothetische componenten.
• Horloge-industrie: Bewerking van precisieonderdelen voor uurwerken.
• Elektronica-industrie: productie van microcomponenten voor elektronische apparaten.
• Micromechanica: prototyping en productie van kleine mallen, elektroden en inzetstukken.

De machine is ideaal voor bedrijven die gespecialiseerd zijn in precisie-microbewerking en prototyping.

Standaarduitrusting

• Besturingssysteem Siemens Sinumerik 828D of Fanuc met volledige 5-assige interpolatie
• Kantel- en draaitafel Ø100 mm
• Spil 10.000 tpm
• Gereedschapsmagazijn met 12 posities
• Externe koelnozzles
• Automatisch centraal smeersysteem
• Verlichting van de werkruimte
• 3-kleurige alarmlampjes

Optionele uitrusting

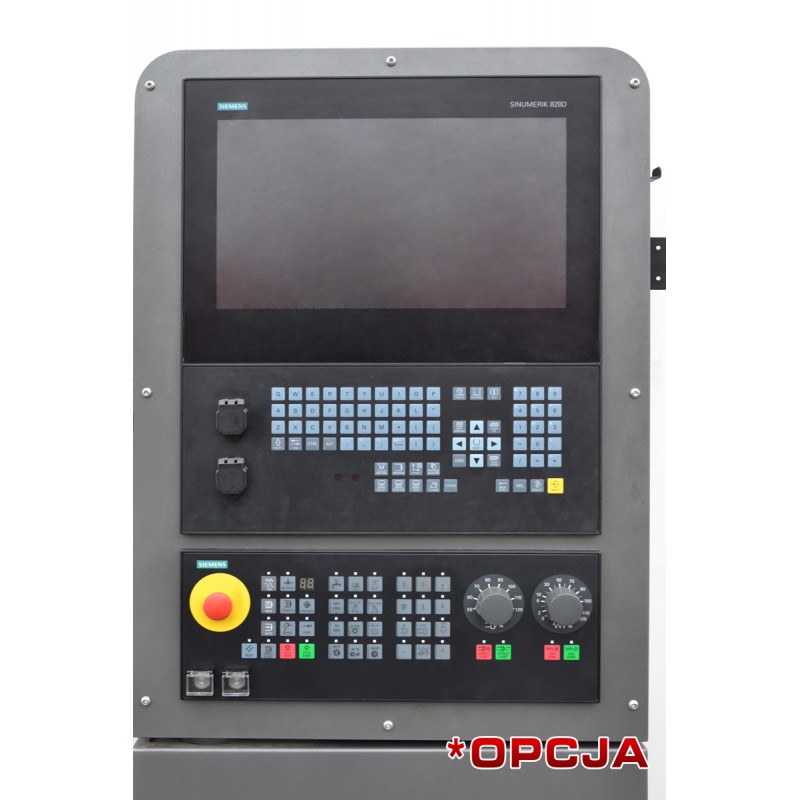

• Siemens Sinumerik 828D-besturingssysteem
• Koeling via de spil (20 bar)
• Renishaw TS27R-gereedschapsmeetsensor
• Renishaw OMP60 werkstukvoeler
• Renishaw-meetcycli
• Afzuiging van olienevel
• Olie- en koelvloeistofafscheider
• Meetlinialen voor lineaire assen

Technische specificaties

CNC-besturingen – Siemens en Fanuc

Het 5-assige bewerkingscentrum MILL 500 biedt geavanceerde CNC-besturingssystemen, zoals Siemens Sinumerik 808D, Siemens Sinumerik 828D en Fanuc Oi-TF, die precisie, betrouwbaarheid en gebruiksgemak garanderen:

Siemens Sinumerik 808D

• Intuïtieve interface: Eenvoudig in gebruik, ideaal voor kleinere werkplaatsen en beginnende gebruikers.
• Betrouwbaarheid: Robuuste constructie die bestand is tegen zware industriële omstandigheden.
• Kostenefficiëntie: Speciaal ontworpen voor basisfrees- en draaitoepassingen.

Siemens Sinumerik 828D

• Hoog rekenvermogen: Maakt dynamische bewerking en het uitvoeren van complexe cycli mogelijk.
• Integratie met CAD/CAM: Vergemakkelijkt de samenwerking met ontwerpsoftware.
• Geavanceerde functies: Optimalisatie van gereedschapspaden en uitbreidingsmogelijkheden met extra modules.

Fanuc Oi-TF

• Stabiliteit: Betrouwbaarheid bij serieproductie en langdurig gebruik.
• Geavanceerde draaicycli: Ideaal voor nauwkeurige verspaningsbewerkingen.
• Intuïtieve bediening: De overzichtelijke interface versnelt het programmeren.

Download de handleiding voor Siemens Sinumerik 828/840

Download de handleiding voor Siemens Sinumerik 808

Vertrouw op de ervaring van CORMAK

Met meer dan 20 jaar ervaring in het leveren van industriële machines biedt CORMAK betrouwbare bewerkingscentra en uitgebreide technische ondersteuning. Onze machines voldoen aan de Europese veiligheidsnormen en onze professionele service tijdens en na de garantieperiode zorgt voor continuïteit in de productie.

• 16 jaar ervaring in het onderhoud van Siemens CNC-besturingen.
• Op meer dan 15.000 m² magazijnruimte staan ongeveer 12.000 machines en apparaten klaar.
• Wij bieden professionele service tijdens en na de garantieperiode.
• Als u voor CORMAK kiest, bent u verzekerd van een aankoop bij een Pools bedrijf met Europese veiligheidscertificaten.

Vraag naar de details of maak een afspraak voor een machinepresentatie! Neem contact met ons op
