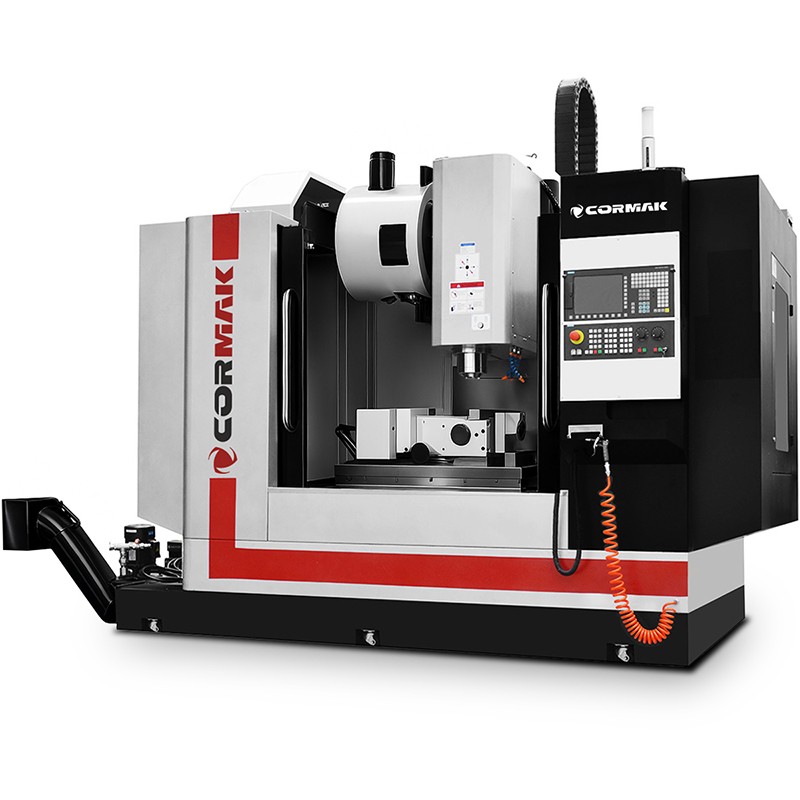

Bewerkingscentrum MILL 1200 – 5 assen SIEMENS SINUMERIK

Het 5-assige bewerkingscentrum MILL 1200 is een geavanceerd 5-assig verticaal CNC-bewerkingscentrum, ontworpen voor de nauwkeurige bewerking van metalen en andere materialen in complexe industriële toepassingen. Het is uitgerust met een Siemens Sinumerik 828-besturingssysteem en biedt uitzonderlijke nauwkeurigheid en veelzijdigheid bij de productie van onderdelen met complexe geometrieën.

De belangrijkste voordelen van het MILL 1200 5-assige bewerkingscentrum

Het verticale 5-assige bewerkingscentrum MILL 1200 onderscheidt zich door geavanceerde 5-assige technologie, waarmee de meest veeleisende projecten met een minimaal aantal omstellingen kunnen worden gerealiseerd. Het is de ideale oplossing voor bedrijven die op zoek zijn naar CNC-bewerkingscentra die precisie, efficiëntie en flexibiliteit bieden. De belangrijkste voordelen zijn:

• Geavanceerde 5-assige bewerking: Gelijktijdige bewerking in vijf assen maakt het mogelijk om onderdelen met complexe vormen te produceren, waardoor de bewerkingstijd wordt verkort en de oppervlaktekwaliteit wordt verbeterd.
• Hoge precisie: Een positioneringsnauwkeurigheid van ±0,012 mm en een herhaalbaarheid van ±0,005 mm garanderen een uitstekende kwaliteit van de werkstukken, zelfs bij strenge toleranties.
• Stabiliteit van de constructie: De massieve gietijzeren behuizing met een gewicht van 8200 kg minimaliseert trillingen, waardoor het bewerken van werkstukken met een gewicht tot 1000 kg mogelijk is.
• Productiviteit: Een spil met een vermogen van 15 kW en een toerental tot 6000 tpm, evenals een snelle voedingssnelheid van 24/24/18 m/min, verkorten de productiecyclustijd.
• Veiligheid en ergonomie: De hermetisch afgesloten werkruimte en de intuïtieve Sinumerik 828-interface zorgen voor een veilige en comfortabele werkomgeving.
• Veelzijdige configuratie: De mogelijkheid om uit te breiden met opties zoals koeling via de spil, meetsensoren of alternatieve besturingssystemen maakt het mogelijk de machine aan te passen aan specifieke eisen.

Constructie en technologie van het 5-assige bewerkingscentrum MILL 1200

Het 5-assige MILL 1200-metaalfreescentrum is ontworpen met het oog op maximale duurzaamheid en precisie in zware industriële omstandigheden. De belangrijkste componenten zijn:

• Massief gietijzeren frame: Met een gewicht van 8200 kg zorgt dit voor uitstekende stijfheid en trillingsdemping, wat essentieel is voor de bewerking van zware werkstukken.
• HIWIN-lineaire geleidingen: Hoogwaardige geleidingen in de X- en Y-assen en geharde geleidingen in de Z-as garanderen soepele bewegingen en precisie bij een hoge voedingssnelheid van 24 m/min.
• BT40-spil: Met een vermogen van 15 kW en een toerental tot 6000 tpm zorgt deze voor efficiënt verspanen van diverse materialen.
• FAG-lagers: Hoogwaardige lagers verhogen de levensduur en de precisie van de spilbewegingen.
• 5-assige draai- en kanteltafel: Met een schijfdiameter van 250 mm, een maximale snelheid van 10 omw/min en een kantelbereik van 105°, maakt deze het bewerken onder verschillende hoeken mogelijk met een belasting tot 100 kg.
• Trommelgereedschapsmagazijn: Het magazijn met 24 posities en een gereedschapswisseltijd van 7 seconden verhoogt de efficiëntie van de processen.
• Spilkoeling: Standaard spilkoeling verbetert de bewerkingskwaliteit en verlengt de levensduur van de gereedschappen.
• Automatisch smeersysteem: Minimaliseert slijtage van onderdelen en zorgt voor langdurige betrouwbaarheid van de machine.

Precisie en productiviteit

Het 5-assige CNC-bewerkingscentrum MILL 1200 biedt ongeëvenaarde precisie dankzij de geavanceerde Siemens Sinumerik 828-besturing, die dynamische bewerking in vijf assen mogelijk maakt. De positioneringsnauwkeurigheid van de draaias (15 seconden) en de kantelas (45 seconden) en de herhaalbaarheid (±2/±3 seconden) maken het mogelijk om complexe projecten met minimale afwijkingen uit te voeren. De snelle voedingssnelheid van 24/24/18 m/min en de snijsnelheid tot 6000 mm/min optimaliseren de productietijd en verhogen de productiviteit.

Toepassing van het verticale bewerkingscentrum MILL 1200 5-assig

• Luchtvaartindustrie: Productie van precisieonderdelen, zoals turbineonderdelen, schoepen en vliegtuigconstructies.
• Medische industrie: Bewerking van implantaten, chirurgische instrumenten en andere onderdelen die een hoge precisie vereisen.
• Gereedschapsindustrie: Productie van spuitgietmatrijzen, stempels en onderdelen met complexe vormen.
• Automobielindustrie: Productie van motoronderdelen, versnellingsbakken en ophangingsonderdelen.

De machine is ideaal voor productiebedrijven die flexibiliteit en precisie vereisen bij de bewerking van onderdelen met complexe geometrieën.

Standaarduitrusting

• Siemens Sinumerik 828-besturingssysteem met 2 jaar garantie
• Trommelgereedschapmagazijn (24 posities)
• HIWIN-lineaire geleidingen
• FAG-lagers
• Spaanopvangsysteem
• Spilkoeling
• 5-assige draai- en kanteltafel
• 3-kleurige alarmlampen
• Werkruimteverlichting

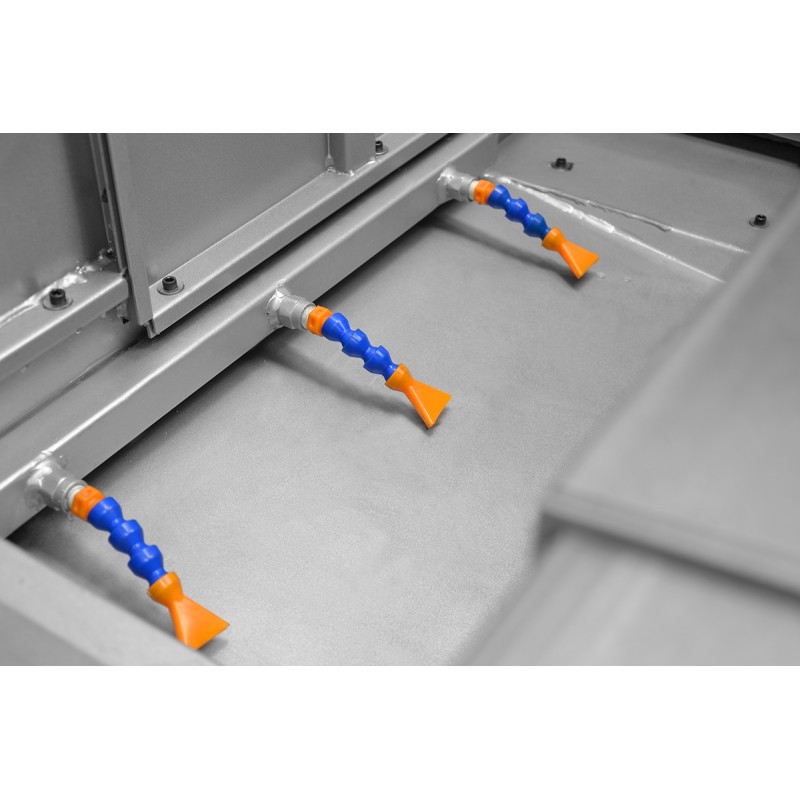

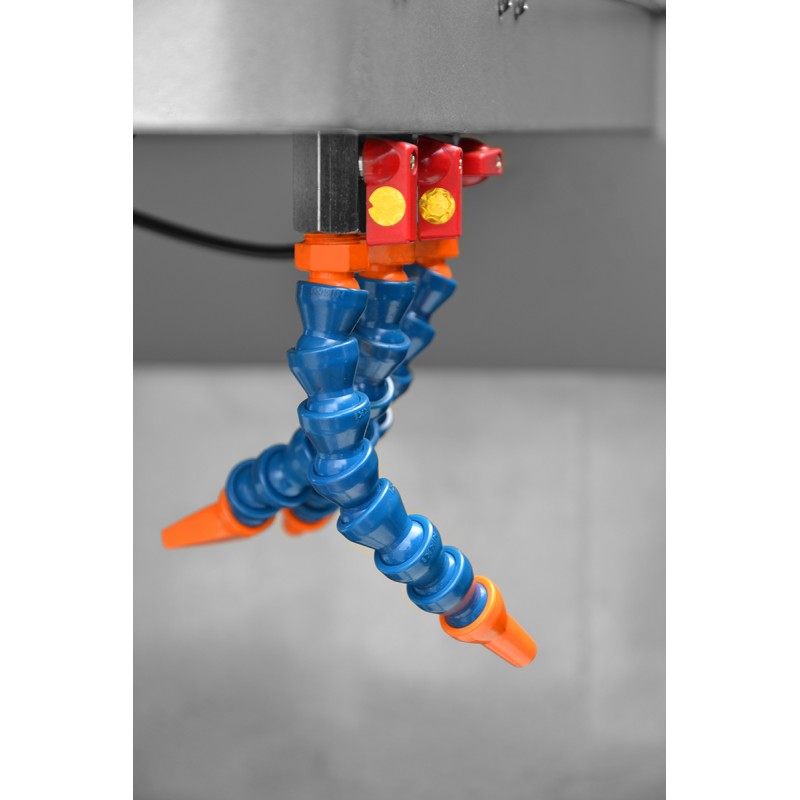

• Gesloten koelsysteem
• Hermetische behuizing
• Automatisch smeersysteem

Optionele uitrusting

• Besturingssystemen Siemens Sinumerik 808D of Fanuc Oi-TF
• Spil 8000 of 10.000 tpm
• Koeling via de spil (20 bar of 40 bar)
• Renishaw TS27R gereedschapsmeetsensor
• Renishaw OMP60 werkstukvoeler
• Renishaw-meetcycli

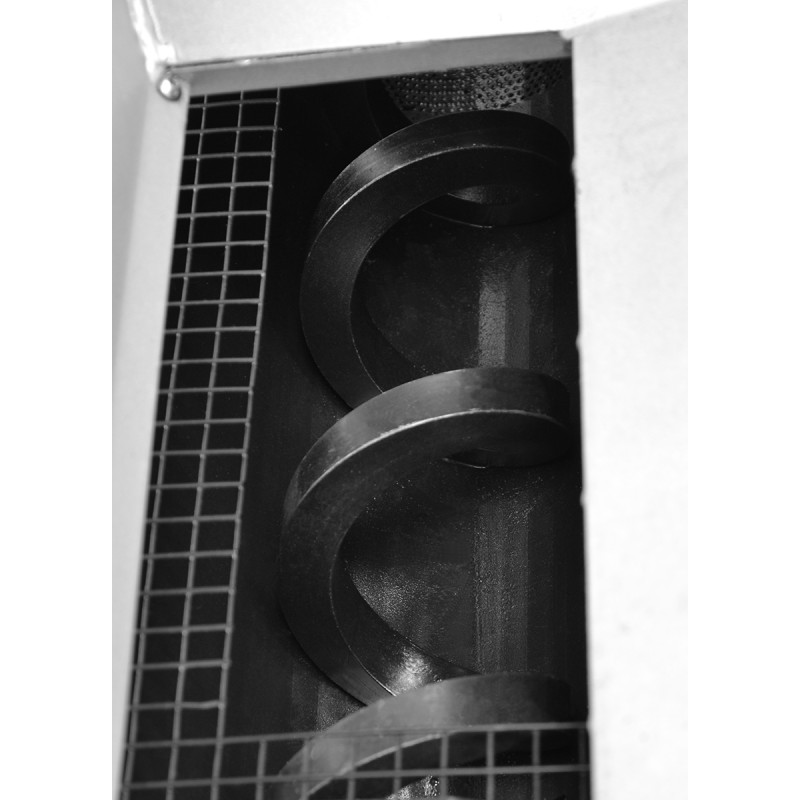

• Ketting- of schroefvormige spanenafvoer
• Olie- en koelvloeistofafscheider
• Afzuiging van olienevel
• Automatische deuren
• Meetlinialen voor assen

Technische parameters van het bewerkingscentrum

Technische parameters van de 5-assige tafel

CNC-besturingen – Siemens en Fanuc

Het 5-assige bewerkingscentrum MILL 1200 biedt geavanceerde CNC-besturingssystemen, zoals Siemens Sinumerik 808D, Siemens Sinumerik 828D en Fanuc Oi-TF, die precisie, betrouwbaarheid en gebruiksgemak garanderen:

SIEMENS SINUMERIK 808 Advanced

• Intuïtieve interface: Eenvoudig in gebruik, ideaal voor kleinere werkplaatsen en beginnende gebruikers.
• Betrouwbaarheid: Robuuste constructie die bestand is tegen zware industriële omstandigheden.
• Kostenefficiëntie: Speciaal ontworpen voor basisfrees- en draaitoepassingen.

Siemens Sinumerik 828D

• Hoog rekenvermogen: Maakt dynamische bewerking en het uitvoeren van complexe cycli mogelijk.
• Integratie met CAD/CAM: Vergemakkelijkt de samenwerking met ontwerpsoftware.
• Geavanceerde functies: Optimalisatie van gereedschapspaden en uitbreidingsmogelijkheden met extra modules.

Fanuc Oi-TF

• Stabiliteit: Betrouwbaarheid bij serieproductie en langdurig gebruik.
• Geavanceerde draaicycli: Ideaal voor nauwkeurige verspaningsbewerkingen.
• Intuïtieve bediening: De overzichtelijke interface versnelt het programmeren.

Download de handleiding voor Siemens Sinumerik 828/840

Download de handleiding voor Siemens Sinumerik 808
