CNC-draaibank 800x1500 – Nauwkeurige metaalbewerking | CORMAK

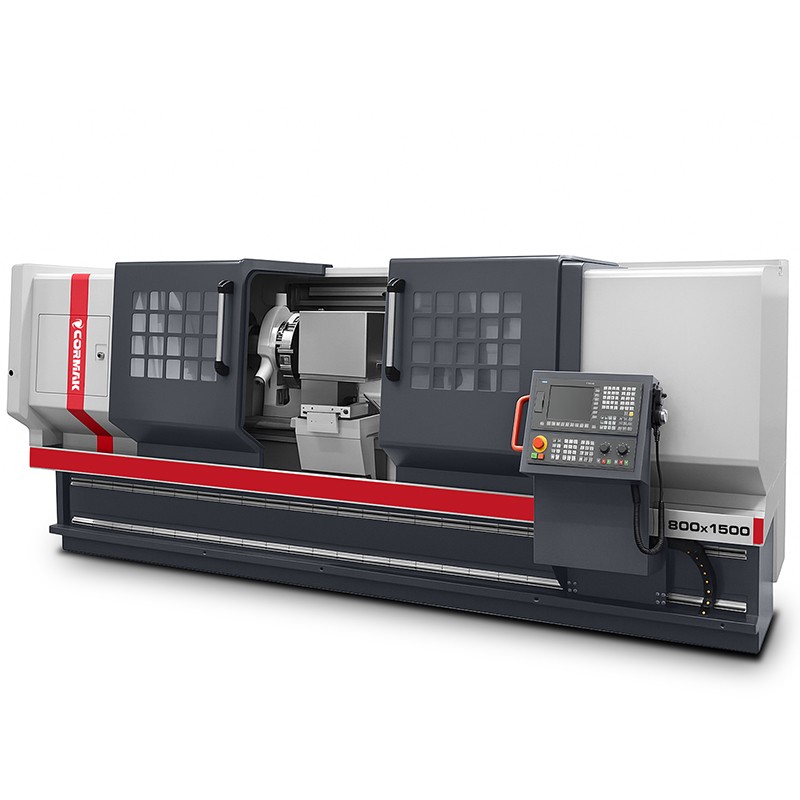

CNC-draaibank 800x1500 – Precisie en efficiëntie bij metaalbewerking
De CNC-draaibank 800x1500 is een geavanceerde numerieke machine die is ontworpen voor nauwkeurige metaalbewerking in industriële toepassingen. Dankzij moderne besturingssystemen en een solide constructie biedt deze industriële draaibank betrouwbaarheid en hoge efficiëntie, zelfs bij veeleisende taken.
De belangrijkste voordelen van de CNC-draaibank 800x1500
De CNC-draaibank 800x1500 onderscheidt zich door geavanceerde technologie en functionaliteit, wat zich vertaalt in concrete voordelen voor de gebruiker. Dit zijn de belangrijkste voordelen van de machine:
- Bewerkingsprecisie: Een positioneringsnauwkeurigheid van 0,03/0,04 mm garandeert een uitstekende kwaliteit van de werkstukken.
- Hoge productiviteit: Een maximale spilsnelheid tot 1200 tpm en een versnelde voedingssnelheid van 4/8 m/min verkorten de productietijd.
- Flexibiliteit in toepassingen: Mogelijkheid tot het draaien van conische oppervlakken, draadsnijden en andere bewerkingen dankzij geavanceerde bewerkingscycli.
- Betrouwbaarheid: Inductiegeharde geleidingen en centrale smering minimaliseren slijtage en onderhoudskosten.
- Intuïtieve bediening: Geavanceerde besturingen van Siemens Sinumerik en Fanuc Oi-TF vergemakkelijken de programmering en bediening.
- Automatisering: 6-voudige gereedschapsrevolver (optioneel 8) verhoogt de efficiëntie bij de bewerking van complexe onderdelen.
Constructie en technologie
De CNC-metaaldraaibank 800x1500 is ontworpen met het oog op duurzaamheid en precisie. De belangrijkste constructie-elementen zijn:
- Stevig machinebed: De breedte van 600 mm zorgt voor stabiliteit, zelfs bij het bewerken van zware werkstukken met een gewicht tot 1500 kg.
- Spil met grote doorlaat: de standaard doorlaat van 104 mm (optioneel 130 mm) maakt de bewerking van lange onderdelen mogelijk.
- Hoogwaardige spindelschroeven: Deze garanderen een soepele en nauwkeurige voeding in de X- en Z-assen.
- Dynamische spindelaandrijving: De motor met een vermogen van 15 kW zorgt voor een hoge prestatie bij diverse materialen.
- Centrale smering: Het intelligente systeem minimaliseert de onderhoudsbehoefte en verlengt de levensduur van de machine.
- 6- of 8-positie gereedschapsrevolver: Maakt een snelle gereedschapswissel mogelijk, waardoor de processen verder worden geautomatiseerd.
Precisie en werkprestaties
De industriële draaibank 800x1500 levert uitstekende resultaten dankzij geavanceerde technologieën en een nauwkeurig ontwerp. Het besturingssysteem Siemens Sinumerik 808D of Fanuc Oi-TF maakt het eenvoudig om draaicycli te programmeren, zoals draadsnijden of conisch draaien. De herhaalbaarheid van de X/Z-assen op 0,012/0,02 mm en de positioneringsnauwkeurigheid van 0,03/0,04 mm garanderen een hoge kwaliteit van de bewerkte werkstukken. De dynamische spil-aandrijving en de snelle versnelde voedingen verkorten de cyclustijd, wat cruciaal is bij serieproductie.
Toepassing
De CNC-draaibank voor metaal 800x1500 is de ideale oplossing voor:
- De automobielindustrie: productie van assen, bussen en andere precisieonderdelen.
- De machine-industrie: Bewerking van grote machineonderdelen.
- Productiewerkplaatsen: serie- en stukproductie van metalen onderdelen.
- De energiesector: het draaien van onderdelen met hoge precisie, zoals turbineonderdelen.
De machine is geschikt voor zowel kleine als grote productiebedrijven, waar betrouwbaarheid, precisie en flexibiliteit van cruciaal belang zijn.
Technische gegevens
| SPANAFSTAND |
1500 mm |
| MAXIMALE DRAAI-DIAMETER |
800 mm |
| MAXIMALE DRAAI-DIAMETER BOVEN DE STEUN |
520 mm |
| BREEDTE VAN HET BED |
600 mm |
| DOORMATE SPIL |
104 mm (optioneel 130 mm) |
| SPILSNELHEID |
22-108, 60-300, 240-1200 tpm |
| MAXIMALE VERSTELBAARHEID X/Z-AS |
420/1350, 2850 mm |
| VERSNELDE VOORUITGAANTSNELHEID X/Z-AS |
4/8 m/min |
| POSITIONERINGSNauwkeurigheid |
0,03/0,04 mm |
| HERHAALBAARHEID X/Z-AS |
0,012/0,02; 0,025 mm |
| DIAMETER VAN DE SPILBUS |
100 mm |
| MAXIMALE VERPLAATSING VAN DE SPILBUS |
250 mm |
| UITEINDE VAN DE SPILBUS |
MK5 |
| AANTAL GEREEDSCHAPPEN |
6 (optie 8) |
| AFMETINGEN GEREEDSCHAP |
32x32 mm |
| MAXIMALE BELASTING |
1500 kg |
| MOTORVERMOGEN |
15 kW |
| GEWICHT |
6100 kg |
| AFMETINGEN |
4310 x 2040 x 1860 mm |
Standaarduitrusting
- Spilopening 104 mm
- Imak 6-gereedschapshouder
- Handknoppen
- 3-klauwplaat
- Spankop + hydraulische steun
- Siemens-besturing
- Vaste steun + beweegbare steun
Optionele uitrusting
- Spilopening 130 mm
- Imak 8-gereedschapshouder
- Fanuc Oi-TF-besturing
- Geavanceerde bewerkingscycli
- Hogedrukkoelsysteem
CNC-besturingen – Siemens Sinumerik 808D, SINUMERIK 828D en Fanuc Oi-TF
De CORMAK 800x1500 CNC-draaibanken zijn uitgerust met professionele besturingssystemen van gerenommeerde fabrikanten zoals Siemens, Fanuc en GSK. Deze zorgen voor precisie, betrouwbaarheid en flexibiliteit bij het aanpassen aan verschillende productie-eisen, van eenvoudige bewerkingen tot complexe bewerkingsprocessen.

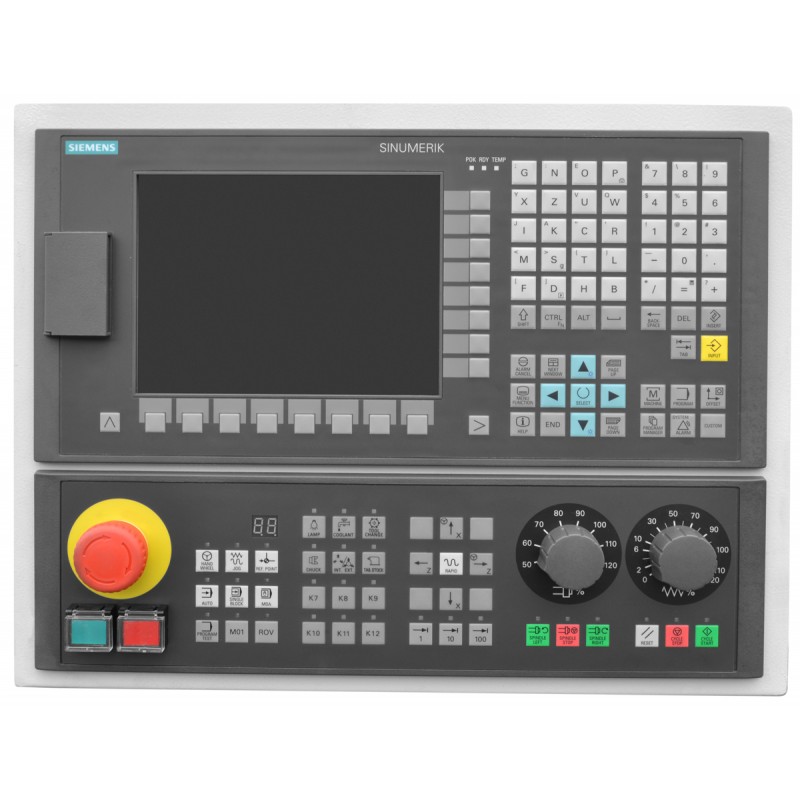

Siemens Sinumerik 808D – compacte CNC-besturing voor basistoepassingen
Siemens Sinumerik 808D is een voordelige CNC-besturing speciaal voor draai- en freesmachines uit de instapklasse, ideaal voor kleine en middelgrote bedrijven. De belangrijkste kenmerken zijn:
- Intuïtieve bediening: De grafische interface en de Teach-In-functie vergemakkelijken het programmeren en beperken de inwerktijd voor operators tot een minimum.
- Hoge betrouwbaarheid: Robuuste constructie die bestand is tegen stof en vocht, wat zorgt voor stabiliteit in zware werkplaatsomstandigheden.
- Compatibiliteit: speciaal ontworpen voor machines met standaardvereisten, met eenvoudige integratie van SIEMENS-servo-aandrijvingen.
- Kostenoptimalisatie: Laag energieverbruik en minimale onderhoudsvereisten, ideaal voor beginnende CNC-gebruikers.
CNC-besturingen – Siemens en Fanuc
De CNC-DRAAIMACHINE CORMAK 800x1500 biedt geavanceerde CNC-besturingssystemen, zoals SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D en Fanuc Oi-TF, die precisie, betrouwbaarheid en gebruiksgemak garanderen:
%20kraw% C4%99dziowych/Sterowniki %20centra% 20obr %C3% B3bczke.jpg" alt="CNC-besturingssystemen Siemens en Fanuc" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />
SIEMENS SINUMERIK 808 Advanced
- Intuïtieve interface: Eenvoudig in gebruik, ideaal voor kleinere werkplaatsen en beginnende gebruikers.
- Betrouwbaarheid: Robuuste constructie die bestand is tegen zware industriële omstandigheden.
- Kostenefficiëntie: Speciaal ontworpen voor basisdraai- en freestoepassingen.
Siemens Sinumerik 828D
- Hoog rekenvermogen: Maakt dynamische bewerking en het uitvoeren van complexe cycli mogelijk.
- Integratie met CAD/CAM: Vergemakkelijkt de samenwerking met ontwerpsoftware.
- Geavanceerde functies: Optimalisatie van gereedschapspaden en uitbreidingsmogelijkheden met extra modules.
Fanuc Oi-TF
- Stabiliteit: Betrouwbaarheid bij serieproductie en langdurig gebruik.
- Geavanceerde draaicycli: Ideaal voor precisiebewerkingen, zoals draadsnijden en groeven.
- Intuïtieve bediening: De overzichtelijke interface versnelt het programmeren.
Download de handleiding voor Siemens Sinumerik 828/840
Download de handleiding voor SIEMENS SINUMERIK 808 Advanced
Vertrouw op de ervaring van CORMAK
Met meer dan 20 jaar ervaring in het leveren van industriële machines biedt CORMAK betrouwbare oplossingen en professionele service. Onze CNC-draaibanken voldoen aan de Europese veiligheidsnormen en worden ondersteund door een gekwalificeerd team van ingenieurs.
- 16 jaar ervaring in het onderhoud van Siemens CNC-besturingen.
- 15.000 m² magazijnruimte met ongeveer 12.000 machines in het aanbod.
- Professioneel advies bij de keuze van machines en oplossingen.
Bestel vandaag nog een CNC-draaibank 800x1500!
Neem contact met ons op voor een gedetailleerde offerte en professioneel advies bij de keuze van een CNC-draaibank voor metaal. Investeer in precisie en efficiëntie met CORMAK!
Neem contact met ons op
