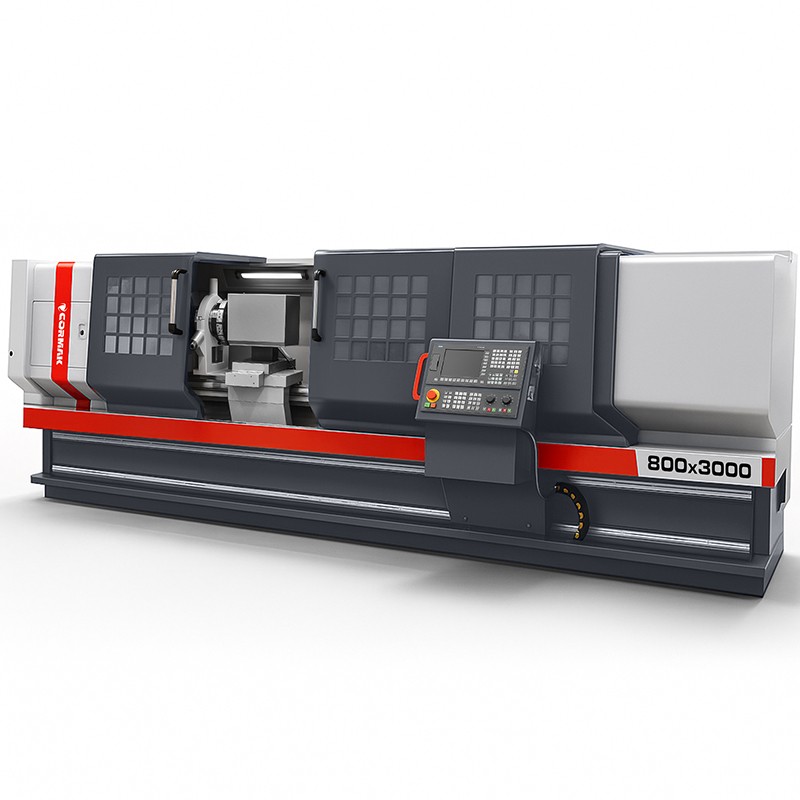

CNC-draaibank 800x3000 – Precisie en efficiëntie bij metaalbewerking | CORMAK
CNC-draaibank 800x3000 – Geavanceerde technologie voor de industrie
De CNC-draaibank 800x3000 is een professionele numerieke machine die is ontworpen voor nauwkeurige metaalbewerking in veeleisende industriële toepassingen. Dankzij de solide constructie en geavanceerde besturingssystemen biedt deze machine betrouwbaarheid en hoge efficiëntie bij zowel serie- als stukproductie.
De belangrijkste voordelen van de CNC-draaimachine 800x3000
De CNC-draaibank 800x3000 combineert geavanceerde technologie met functionaliteit en biedt gebruikers belangrijke voordelen die de efficiëntie van productieprocessen verhogen. Dit zijn de belangrijkste voordelen van de machine:
- Hoge bewerkingsprecisie: Een positioneringsnauwkeurigheid van 0,03/0,04 mm en een herhaalbaarheid van de X/Z-assen van 0,012/0,02 mm zorgen voor een uitstekende kwaliteit van de werkstukken.
- Productiecapaciteit: Een maximale spilsnelheid tot 1200 tpm en een versnelde voedingssnelheid van 4/8 m/min verkorten de bewerkingscyclustijden.
- Flexibiliteit in toepassingen: Mogelijkheid om draaicycli te programmeren, zoals conisch draaien, draadsnijden of groeven, dankzij intuïtieve CNC-besturingen.
- Duurzaamheid en betrouwbaarheid: Inductiegehard geleidingssysteem en intelligente centrale smering minimaliseren slijtage en exploitatiekosten.
- Geavanceerde automatisering: 4-voudige gereedschapsrevolver (optioneel 6 of 8) verhoogt de efficiëntie bij de bewerking van complexe onderdelen.
- Intuïtieve bediening: Siemens Sinumerik- en Fanuc Oi-TF-besturingssystemen maken eenvoudige programmering en aanpassing aan de behoeften van de gebruiker mogelijk.
- Werkveiligheid: Volledige afscherming van de werkruimte zorgt voor bescherming van de operator en de werkomgeving.
Constructie en technologie
De CNC-metaaldraaibank 800x3000 is ontworpen met het oog op maximale duurzaamheid en precisie in zware industriële omstandigheden. De belangrijkste constructie-elementen zijn:
- Stevig machinebed: De breedte van 600 mm zorgt voor stabiliteit bij het bewerken van werkstukken met een gewicht tot 1700 kg.
- Spil met grote doorlaat: de standaard doorlaat van 104 mm (optioneel 130 mm) maakt de bewerking van lange en massieve werkstukken mogelijk.
- Hoogwaardige spindelschroeven: Deze garanderen een nauwkeurige voeding in de X- en Z-assen, waardoor bewerkingsfouten tot een minimum worden beperkt.
- Krachtige spindelaandrijving: De motor met een vermogen van 15 kW zorgt voor een hoge prestatie bij de bewerking van diverse materialen.
- Intelligente centrale smering: Vermindert de onderhoudsbehoefte en verlengt de levensduur van de machine.
- Gereedschapsrevolver: Standaard 4-positie (optioneel 6 of 8) maakt een snelle gereedschapswissel mogelijk, waardoor de automatisering wordt verhoogd.
- Koelsysteem: Zorgt voor optimale werkomstandigheden voor gereedschappen en werkstukken, waardoor de bewerkingskwaliteit wordt verbeterd.
Nauwkeurigheid en productiviteit
De industriële draaibank 800x3000 biedt uitzonderlijke precisie dankzij de geavanceerde besturingssystemen Siemens Sinumerik 808D, 828D of Fanuc Oi-TF. Deze maken het mogelijk om complexe bewerkingscycli, zoals draadsnijden, conisch draaien of groeven, eenvoudig te programmeren. De hoge herhaalbaarheid van de assen (0,012/0,02 mm) en de positioneringsnauwkeurigheid (0,03/0,04 mm) garanderen nauwkeurige details, terwijl de dynamische spindelaandrijving en de hoge versnellingen de productietijd optimaliseren, wat cruciaal is in industriële serieproductieprocessen.
Toepassing
De CNC-draaibank voor metaal 800x3000 is de ideale oplossing voor een breed scala aan industriële toepassingen, waaronder:
- Automobielindustrie: Productie van precisieonderdelen, zoals assen, bussen en tandwielen.
- Machinebouw: Bewerking van grote machineonderdelen met hoge nauwkeurigheid.
- Serie- en stukproductie: flexibiliteit bij de productie van zowel grote series als afzonderlijke onderdelen.
- Energie- en luchtvaartindustrie: Draaien van onderdelen met hoge technische eisen, zoals turbineonderdelen of assen.
- Scheepsbouw: Bewerking van grote metalen componenten met een lengte tot 3000 mm.
De machine is een uitstekende keuze voor productiebedrijven die op zoek zijn naar een betrouwbare en veelzijdige oplossing.
Technische gegevens CNC-draaibank 800x3000
| SPILAFSTAND |
3000 mm |
| MAXIMALE DRAAIDiameter |
800 mm |
| MAXIMALE DRAAI-DIAMETER BOVEN DE STEUN |
520 mm |
| BREEDTE VAN HET BED |
600 mm |
| DOORMATE SPIL |
104 mm (optie 130 mm) |
| SPILSNELHEID |
22-108, 60-300, 240-1200 tpm |
| MAXIMALE VERSTELBAARHEID X/Z-AS |
420/1350, 2850 mm |
| VERSNELDE VOORUITGAANTSNELHEID X/Z-AS |
4/8 m/min |
| POSITIONERINGSNauwkeurigheid |
0,03/0,04 mm |
| HERHAALBAARHEID X/Z-AS |
0,012/0,02; 0,025 mm |
| DIAMETER VAN DE SPILBUS |
100 mm |
| MAXIMALE VERPLAATSING VAN DE SPILBUS |
250 mm |
| UITEINDE VAN DE SPILBUS |
MK5 |
| AANTAL GEREEDSCHAPPEN |
4 (optie 6, 8) |
| AFMETINGEN GEREEDSCHAP |
32x32 mm |
| MAXIMALE BELASTING |
1700 kg |
| MOTORVERMOGEN |
15 kW |
| GEWICHT |
8700 kg |
| AFMETINGEN |
5200 x 2540 x 1860 mm |
Standaarduitrusting
- Volledige afscherming van de werkruimte
- Imak 4-gereedschapshouder
- 3-klauwplaat 320 mm
- Spanklauw + handmatige steun
- Fanuc- of Siemens-besturing
- Koelsysteem
- Verlichting
- Vaste steun + beweegbare steun
- Gebruiksaanwijzing in het Pools
Optionele uitrusting
- Imak voor 6 of 8 gereedschappen
- Handknoppen
- Handgreep + hydraulische steun
- Spildoorlaat 130 mm
- Geavanceerde bewerkingscycli
- Hogedrukkoelsysteem
CNC-besturingen – Siemens Sinumerik 808D, SINUMERIK 828D en Fanuc Oi-TF
De CNC-draaibanken CORMAK 800x3000 zijn uitgerust met professionele besturingssystemen van gerenommeerde fabrikanten zoals Siemens, Fanuc en GSK. Deze systemen garanderen precisie, betrouwbaarheid en flexibiliteit bij het aanpassen aan verschillende productie-eisen, van eenvoudige bewerkingen tot complexe bewerkingsprocessen.
Siemens Sinumerik 808D – compacte CNC-besturing voor basistoepassingen
Siemens Sinumerik 808D is een voordelige CNC-besturing speciaal voor draai- en freesmachines uit de instapklasse, ideaal voor kleine en middelgrote bedrijven. De belangrijkste kenmerken zijn:
- Intuïtieve bediening: De grafische interface en de Teach-In-functie vergemakkelijken het programmeren en beperken de inwerktijd voor operators tot een minimum.
- Hoge betrouwbaarheid: Robuuste constructie die bestand is tegen stof en vocht, wat zorgt voor stabiliteit in zware werkplaatsomstandigheden.
- Compatibiliteit: speciaal ontworpen voor machines met standaardvereisten, met eenvoudige integratie van SIEMENS-servo-aandrijvingen.
- Kostenoptimalisatie: Laag energieverbruik en minimale onderhoudsvereisten, ideaal voor beginnende CNC-gebruikers.
CNC-besturingen – Siemens en Fanuc
De CNC-DRAAIBANK CORMAK 800x3000 biedt geavanceerde CNC-besturingssystemen, zoals SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D en Fanuc Oi-TF, die precisie, betrouwbaarheid en gebruiksgemak garanderen:
%20kraw% C4%99dziowych/Sterowniki %20centra% 20obr %C3% B3bczke.jpg" alt="CNC-besturingssystemen Siemens en Fanuc" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />
SIEMENS SINUMERIK 808 Advanced
- Intuïtieve interface: Eenvoudig in gebruik, ideaal voor kleinere werkplaatsen en beginnende gebruikers.
- Betrouwbaarheid: Robuuste constructie die bestand is tegen zware industriële omstandigheden.
- Kostenefficiëntie: Speciaal ontworpen voor basisdraai- en freestoepassingen.
Siemens Sinumerik 828D
- Hoog rekenvermogen: Maakt dynamische bewerking en het uitvoeren van complexe cycli mogelijk.
- Integratie met CAD/CAM: Vergemakkelijkt de samenwerking met ontwerpsoftware.
- Geavanceerde functies: Optimalisatie van gereedschapspaden en uitbreidingsmogelijkheden met extra modules.
Fanuc Oi-TF
- Stabiliteit: Betrouwbaarheid bij serieproductie en langdurig gebruik.
- Geavanceerde draaicycli: Ideaal voor precisiebewerkingen, zoals draadsnijden en groeven.
- Intuïtieve bediening: De overzichtelijke interface versnelt het programmeren.
Download de handleiding voor Siemens Sinumerik 828/840
Download de handleiding voor SIEMENS SINUMERIK 808 Advanced
Vertrouw op de ervaring van CORMAK
Met meer dan 20 jaar ervaring in het leveren van industriële machines biedt CORMAK betrouwbare oplossingen en professionele service. Onze CNC-draaibanken voldoen aan de Europese veiligheidsnormen en worden ondersteund door een gekwalificeerd team van ingenieurs.
- 16 jaar ervaring in het onderhoud van Siemens CNC-besturingen.
- 15.000 m² magazijnruimte met ongeveer 12.000 machines in het aanbod.
- Professioneel advies bij de keuze van machines en oplossingen.
Bestel vandaag nog een CNC-draaibank 800x3000!
Neem contact met ons op voor een gedetailleerde offerte en professioneel advies bij de keuze van een CNC-draaibank voor metaal. Investeer in precisie en efficiëntie met CORMAK!
