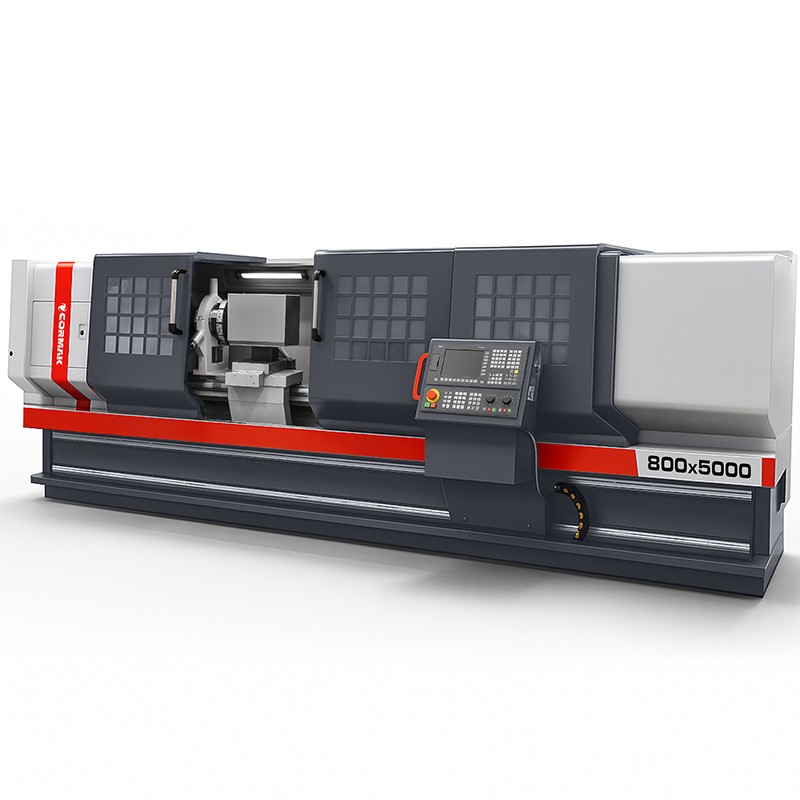

CNC-draaibank 800x5000 – Geavanceerde technologie voor de industrie

De CNC-draaibank 800x5000 is een professionele numerieke machine die is ontworpen voor nauwkeurige metaalbewerking in veeleisende industriële toepassingen. Dankzij de solide constructie en geavanceerde besturingssystemen biedt deze machine betrouwbaarheid en hoge efficiëntie bij zowel serie- als stukproductie.

De belangrijkste voordelen van de CNC-draaibank 800x5000

De CNC-draaibank 800x5000 biedt complete oplossingen voor de industrie en combineert geavanceerde technologie met praktische voordelen. De constructie en technische specificaties zorgen voor uitzonderlijke precisie, efficiëntie en veelzijdigheid, waardoor zelfs de meest veeleisende productiebedrijven tevreden zijn. Dit zijn de belangrijkste voordelen van de machine:

• Hoge bewerkingsprecisie: De draaidiameter van 800 mm boven het bed en 450 mm boven de steun maakt een nauwkeurige bewerking van grote werkstukken met uiteenlopende vormen mogelijk.
• Grote klauwafstand: De afstand van 5000 mm maakt de bewerking van zeer lange componenten mogelijk, ideaal voor de zware industrie, scheepsbouw en spoorwegindustrie.
• Productiecapaciteit: Spiltoerentallen van 30–800 tpm en versnelde X/Z-asvoortgang (6/8 m/min) verkorten de bewerkingscyclustijden en verhogen de efficiëntie.
• Duurzaamheid en betrouwbaarheid: De bedbreedte van 600 mm en het automatische smeersysteem voor tandwielkasten en geleiders zorgen voor stabiliteit en minimaliseren de exploitatiekosten.
• Geavanceerde automatisering: De 4-positie revolverkop (optioneel 6 of 8) maakt een snelle gereedschapswissel mogelijk, wat de productiviteit bij complexe bewerkingen verhoogt.
• Intuïtieve bediening: De Siemens Sinumerik 808D-besturing in het Pools en de optionele Sinumerik 828D- en Fanuc Oi-TF-systemen zorgen voor eenvoudige programmering en configuratie.
• Veiligheid en ergonomie: 24V-halogeenverlichting en een koelsysteem garanderen werkcomfort en veiligheid voor de operator.
• Veelzijdigheid: Mogelijkheid tot het uitvoeren van complexe bewerkingscycli, zoals draadsnijden, groeven of boren, dankzij geavanceerde CNC-besturingen.
• Kostenefficiënt gebruik: Het intelligente smeersysteem en de robuuste constructie verminderen de noodzaak van frequent onderhoud, waardoor de onderhoudskosten dalen.
• Flexibele configuratie: Optionele uitrusting, zoals een hydraulische spankop of een spanenafvoer, maakt het mogelijk de machine aan te passen aan specifieke productiebehoeften.

Constructie en technologie

De CNC-metaaldraaibank 800x5000 is ontworpen met het oog op duurzaamheid, precisie en efficiëntie in veeleisende industriële omstandigheden. De belangrijkste constructie-elementen zijn:

• Robuust machinebed: De breedte van 600 mm zorgt voor stabiliteit bij de bewerking van zware werkstukken met een gewicht tot 8900 kg.
• Spil met grote doorlaat: De doorlaat van 130 mm met A2-11-spilkop maakt de bewerking van lange en massieve werkstukken mogelijk.
• Krachtige spindelaandrijving: De motor met een vermogen van 11 kW zorgt voor een hoog rendement bij de bewerking van diverse materialen, waaronder staal en metaallegeringen.
• Automatisch smeersysteem: Minimaliseert slijtage aan tandwielen en geleiders, waardoor de levensduur van de machine wordt verlengd.
• Revolverkop: Standaard 4-positie (optioneel 6 of 8) maakt een snelle gereedschapswissel mogelijk, waardoor de processen verder worden geautomatiseerd.
• Handmatige 3-klauwspankop: garandeert een stevige bevestiging van werkstukken met verschillende vormen en afmetingen.
• Koelsysteem: Zorgt voor optimale werkomstandigheden voor gereedschappen en werkstukken, waardoor de bewerkingskwaliteit verbetert en de levensduur van de gereedschappen wordt verlengd.
• Handmatige kop: Uitgerust met een spil met een diameter van 75 mm en een MK5-conus, zorgt deze voor een stabiele ondersteuning van lange werkstukken.

Precisie en werkprestaties

De industriële draaibank 800x5000 biedt uitzonderlijke precisie dankzij de geavanceerde besturingssystemen Siemens Sinumerik en Fanuc Oi-TF. Deze maken het mogelijk om complexe bewerkingscycli, zoals draadsnijden, groeven frezen of boren, eenvoudig te programmeren. De maximale verplaatsing van de X-as (330 mm) en de versnelde voeding van de X/Z-assen (6/8 m/min) zorgen voor een hoge nauwkeurigheid en herhaalbaarheid van de bewerking. De dynamische spindelaandrijving en de solide constructie optimaliseren de productietijd, wat cruciaal is bij serie- en stukproductieprocessen.

Toepassing

De CNC-draaibank voor metaal 800x5000 is de ideale oplossing voor een breed scala aan industriële toepassingen, waaronder:

• Automobielindustrie: Productie van precisieonderdelen, zoals assen, bussen en tandwielen.
• Machinebouw: Bewerking van machineonderdelen met grote afmetingen en hoge nauwkeurigheid.
• Serie- en stukproductie: Flexibiliteit bij de productie van zowel grote series als afzonderlijke onderdelen.
• Energie-industrie: Draaien van onderdelen met hoge technische eisen, zoals turbineonderdelen of assen.
• Scheepsbouw- en spoorwegindustrie: Bewerking van zeer lange metalen componenten met een lengte tot 5000 mm.

De machine is een uitstekende keuze voor productiebedrijven die op zoek zijn naar een betrouwbare en veelzijdige oplossing voor metaalbewerking.

Technische gegevens CNC-draaibank 800x5000

Standaarduitrusting

• Siemens Sinumerik 808-besturing in het Pools
• Servoaandrijvingen van Siemens
• Handmatige 3-klauw-draaiklamp
• 4-posities revolverkop
• Set zachte klauwen
• Handmatige kop
• Vaste steun
• Koelsysteem
• Automatisch smeersysteem voor tandwielkasten en geleiders
• 24V halogeenverlichting
• Technische en bedieningsdocumentatie (DTR) in het Pools

Optionele uitrusting

• Besturingen Sinumerik 828, Fanuc, GSK
• Verplaatsbare steun
• Hydraulische spanklem
• Hydraulische kop
• Vaste steun
• Gereedschapssensor
• Spaanband
• Extra zachte bekken
• Harde bekken
• Hulsopnamekoppen
• Grijper voor bewerkte onderdelen
• Staaftoevoer
• Gereedschapshouders
• CAD/CAM-software

CNC-besturingen – Siemens Sinumerik 808D, 828D en Fanuc Oi-TF

De CNC-draaibanken voor metaal uit de 800x5000-serie zijn uitgerust met de gerenommeerde besturingssystemen Siemens Sinumerik en Fanuc Oi-TF, die precisie, betrouwbaarheid en gebruiksgemak garanderen. Door de juiste besturing te kiezen, kunt u de machine aanpassen aan uw specifieke productiebehoeften.

Siemens Sinumerik 808D

Siemens Sinumerik 808D is een voordelige CNC-besturing voor beginnende gebruikers, met een intuïtieve interface, hoge betrouwbaarheid en compatibiliteit met basismachines.

Siemens Sinumerik 828D

Siemens Sinumerik 828D is een geavanceerd systeem voor veeleisende processen, met een hoge rekenkracht, geavanceerde bewerkingscycli en de mogelijkheid tot integratie met CAD/CAM-systemen.

Fanuc Oi-TF

Fanuc Oi-TF biedt uitzonderlijke stabiliteit en precisie bij het draaien, met een intuïtieve interface en geavanceerde draaifuncties, ideaal voor serieproductie.

Vertrouw op de ervaring van CORMAK

Met meer dan 20 jaar ervaring in het leveren van industriële machines biedt CORMAK betrouwbare oplossingen en professionele service. Onze CNC-draaibanken voldoen aan de Europese veiligheidsnormen en worden ondersteund door een gekwalificeerd team van ingenieurs.

• 16 jaar ervaring in het onderhoud van Siemens CNC-besturingen.
• 15.000 m² magazijnruimte met ongeveer 12.000 machines in het assortiment.
• Professioneel advies bij de keuze van machines en oplossingen.

Download de handleidingen

Gedetailleerde informatie over het gebruik en de configuratie van Siemens Sinumerik-besturingen vindt u hieronder:

SIEMENS SINUMERIK 828/840

Download handleidingen

SIEMENS SINUMERIK 808

Download handleidingen

Bestel vandaag nog een CNC-draaibank 800x5000!

Neem contact met ons op voor een gedetailleerde offerte en professioneel advies bij de keuze van een CNC-draaibank voor metaal. Investeer in precisie en efficiëntie met CORMAK!
