CNC-draaibank 800x5000 – Precisie en efficiëntie bij metaalbewerking | CORMAK

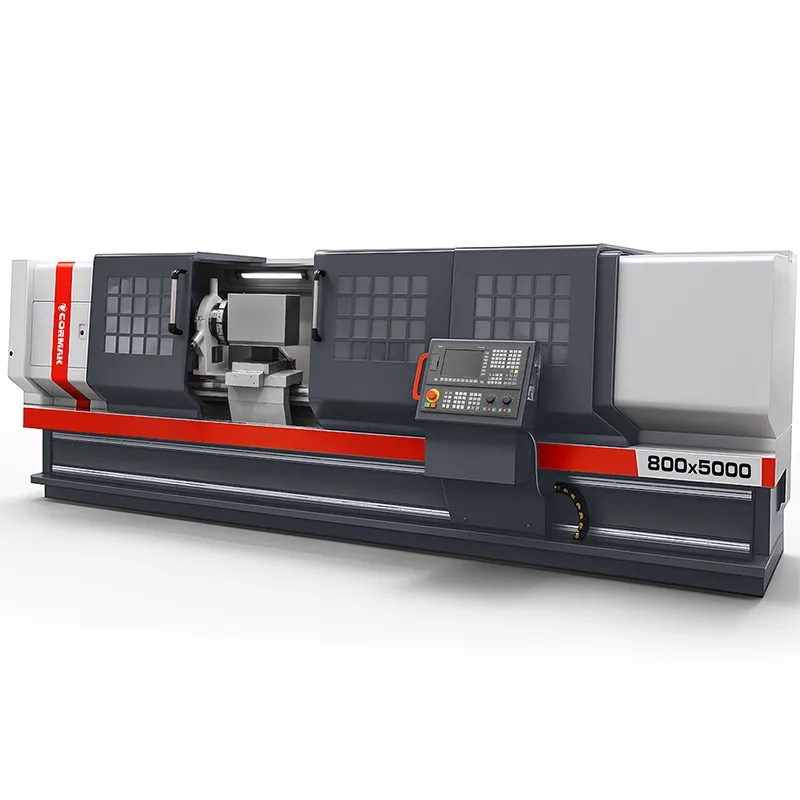

CNC-draaibank 800x5000 – Geavanceerde technologie voor de industrie

De CNC-draaibank 800x5000 is een professionele numerieke machine die is ontworpen voor nauwkeurige metaalbewerking in veeleisende industriële toepassingen. Uitgerust met geavanceerde besturingssystemen van Siemens en Fanuc, garandeert deze machine betrouwbaarheid, hoge precisie en efficiëntie bij zowel serie- als stukproductie.

Belangrijkste voordelen van de CNC-draaibank 800x5000

De CNC-draaibank 800x5000 is een geavanceerde oplossing voor de industrie, die moderne technologie combineert met praktische voordelen voor de gebruiker. Dankzij de solide constructie, hoge prestaties en flexibele configuratie is dit de ideale keuze voor productiebedrijven met uiteenlopende behoeften. Belangrijke technische parameters, zoals een grote spindeldiameter en een krachtige motor, zorgen voor een ongeëvenaarde veelzijdigheid bij de metaalbewerking. Dit zijn de belangrijkste voordelen van de machine:

• Uitzonderlijke bewerkingsprecisie: De draaidiameter van 800 mm boven het bed en 450 mm boven de steun maakt een nauwkeurige bewerking van werkstukken met complexe vormen en grote afmetingen mogelijk, wat zorgt voor herhaalbare resultaten.
• Grote spilafstand: De spilafstand van 5000 mm maakt de bewerking van zeer lange componenten mogelijk, waardoor de machine ideaal is voor de zware industrie, scheepsbouw en spoorwegindustrie.
• Hoog rendement: Spiltoerentallen van 30–800 tpm en een versnelde X/Z-asvoeding (6/8 m/min) verkorten de bewerkingscyclustijden, waardoor de productiviteit toeneemt.
• Robuuste constructie: De bedbreedte van 600 mm en het machinegewicht van 8900 kg zorgen voor stabiliteit bij het bewerken van zware werkstukken, waardoor trillingen tot een minimum worden beperkt.
• Geavanceerde automatisering: De 4-positie revolverkop (uitbreidbaar tot 6 of 8 posities) maakt een snelle gereedschapswissel mogelijk, wat de processen bij complexe bewerkingen optimaliseert.
• Intuïtieve bediening: de standaard Siemens Sinumerik 808D-besturing in het Pools, met de opties Sinumerik 828D en Fanuc Oi-TF, zorgt voor eenvoudige programmering en bediening, zelfs voor minder ervaren operators.
• Ergonomie en veiligheid: 24V-halogeenverlichting en een koelsysteem verbeteren het werkcomfort, terwijl de solide constructie de veiligheid van de operator waarborgt.
• Veelzijdigheid: De machine maakt complexe bewerkingen mogelijk, zoals draadsnijden, groeven, boren of oppervlaktebewerking, dankzij geavanceerde CNC-besturingen.
• Kostenefficiëntie: Het automatische smeersysteem voor tandwielen en geleiders vermindert de slijtage van onderdelen, waardoor de onderhoudskosten dalen en de levensduur van de machine wordt verlengd.
• Flexibele configuratie: Dankzij de uitgebreide optionele uitrusting, waaronder een hydraulische spankop, een spanenafvoer of CAD/CAM-software, kan de machine worden aangepast aan specifieke productie-eisen.

Constructie en technologie

De CNC-metaaldraaibank 800x5000 is ontworpen met het oog op maximale duurzaamheid en precisie in veeleisende industriële omstandigheden. De belangrijkste onderdelen van de machine zorgen voor betrouwbaarheid en een hoge bewerkingskwaliteit:

• Stevig bed: De breedte van 600 mm garandeert stabiliteit bij de bewerking van zware werkstukken, waardoor vervormingen en trillingen tot een minimum worden beperkt.
• Spil met grote doorlaat: De doorlaat van 130 mm met A2-11-opzetstuk maakt de bewerking van lange en massieve onderdelen mogelijk, zoals assen of buizen.
• Krachtige motor: De motor met een vermogen van 15 kW zorgt voor een hoge prestatie bij de bewerking van harde materialen, zoals staal, aluminiumlegeringen of gietijzer.
• Smeersysteem: Automatische smering van tandwielen en geleiders vermindert wrijving, waardoor de levensduur van belangrijke onderdelen wordt verlengd.
• Revolverkop: 4-positie (met optie voor 6 of 8) maakt een snelle gereedschapswissel mogelijk, waardoor de automatisering toeneemt en stilstandtijden worden verkort.
• Handmatige 3-klauwspankop: Zorgt voor een stevige bevestiging van werkstukken met verschillende vormen, waardoor stabiliteit tijdens de bewerking wordt gegarandeerd.
• Koelsysteem: optimaliseert de werkomstandigheden voor gereedschappen en werkstukken, waardoor de oppervlaktekwaliteit wordt verbeterd en de levensduur van de snijgereedschappen wordt verlengd.
• Handmatige steun: De spil met een diameter van 75 mm en een MK5-conus zorgt voor een stabiele ondersteuning van lange werkstukken, waardoor de bewerkingsnauwkeurigheid toeneemt.

Nauwkeurigheid en werkprestaties

De industriële draaibank 800x5000 onderscheidt zich door zijn uitzonderlijke precisie dankzij de geavanceerde besturingssystemen Siemens Sinumerik en Fanuc Oi-TF. Deze maken het mogelijk om complexe bewerkingen, zoals draadsnijden, groeven, boren of contourbewerkingen, eenvoudig te programmeren. De maximale verplaatsing van de X-as (330 mm) en de versnelde voeding van de X/Z-assen (6/8 m/min) zorgen voor een hoge nauwkeurigheid en herhaalbaarheid. De krachtige motor van 15 kW en de stabiele constructie maken een effectieve bewerking mogelijk, zelfs bij hoge belastingen, wat zich vertaalt in kortere productietijden en een betere kwaliteit van de werkstukken.

Toepassing

De CNC-draaibank voor metaal 800x5000 wordt toegepast in een breed spectrum van industriële sectoren en biedt flexibiliteit en betrouwbaarheid bij de metaalbewerking. Hij wordt met name aanbevolen voor:

• De automobielindustrie: productie van precisieonderdelen, zoals krukassen, bussen of tandwielen.
• Machinebouw: Bewerking van grote machineonderdelen die een hoge nauwkeurigheid vereisen.
• Serie- en stukproductie: veelzijdigheid bij de uitvoering van zowel grote series als op maat gemaakte enkelstuks.
• Energie-industrie: Draaien van onderdelen met hoge technische eisen, zoals turbineonderdelen, assen of flenzen.
• Scheepsbouw- en spoorwegindustrie: Bewerking van zeer lange componenten, zoals aandrijfassen of assen, met een lengte tot 5000 mm.

De machine is de ideale keuze voor productiebedrijven die op zoek zijn naar een betrouwbare, nauwkeurige en veelzijdige oplossing voor metaalbewerking.

Technische gegevens CNC-draaibank 800x5000

Standaarduitrusting

• Siemens Sinumerik 808-besturing in het Pools
• Servoaandrijvingen van Siemens
• Handmatige 3-klauw-draaiklamp
• 4-posities revolverkop
• Set zachte klauwen
• Handmatige kop
• Vaste steun
• Koelsysteem
• Automatisch smeersysteem voor tandwielkasten en geleiders
• 24V halogeenverlichting
• Technische en bedieningsdocumentatie (DTR) in het Pools

Optionele uitrusting

• Besturingen Sinumerik 828, Fanuc, GSK
• Verplaatsbare steun
• Hydraulische spanklem
• Hydraulische kop
• Vaste steun
• Gereedschapssensor
• Spaanband
• Extra zachte bekken
• Harde bekken
• Hulsopnamekoppen
• Grijper voor bewerkte onderdelen
• Staaftoevoer
• Gereedschapshouders
• CAD/CAM-software

CNC-besturingen – Siemens Sinumerik 808D, 828D en Fanuc Oi-TF

De CNC-draaibanken voor metaal uit de 800x5000-serie zijn uitgerust met de gerenommeerde besturingssystemen Siemens Sinumerik en Fanuc Oi-TF, die precisie, betrouwbaarheid en gebruiksgemak garanderen. Door de juiste besturing te kiezen, kunt u de machine aanpassen aan uw specifieke productiebehoeften.

Siemens Sinumerik 808D

Siemens Sinumerik 808D is een voordelige CNC-besturing voor beginnende gebruikers, met een intuïtieve interface, hoge betrouwbaarheid en compatibiliteit met basismachines.

Siemens Sinumerik 828D

Siemens Sinumerik 828D is een geavanceerd systeem voor veeleisende processen, met een hoge rekenkracht, geavanceerde bewerkingscycli en de mogelijkheid tot integratie met CAD/CAM-systemen.

Fanuc Oi-TF

Fanuc Oi-TF biedt uitzonderlijke stabiliteit en precisie bij het draaien, met een intuïtieve interface en geavanceerde draaifuncties, ideaal voor serieproductie.

Vertrouw op de ervaring van CORMAK

Met meer dan 20 jaar ervaring in het leveren van industriële machines biedt CORMAK betrouwbare oplossingen en professionele service. Onze CNC-draaibanken voldoen aan de Europese veiligheidsnormen en worden ondersteund door een gekwalificeerd team van ingenieurs.

• 16 jaar ervaring in het onderhoud van Siemens CNC-besturingen.
• 15.000 m² magazijnruimte met ongeveer 12.000 machines in het assortiment.
• Professioneel advies bij de keuze van machines en oplossingen.

Download de handleidingen

Gedetailleerde informatie over het gebruik en de configuratie van Siemens Sinumerik-besturingen vindt u hieronder:

SIEMENS SINUMERIK 828/840

Download handleidingen

SIEMENS SINUMERIK 808

Download handleidingen

Bestel vandaag nog een CNC-draaibank 800x5000!

Neem contact met ons op voor een gedetailleerde offerte en professioneel advies bij de keuze van een CNC-draaibank voor metaal. Investeer in precisie en efficiëntie met CORMAK!

Neem contact met ons op
